Замена вспомогательного соединительного кабеля Samsung Galaxy S21

Полностью выключите телефон перед началом работы.

Нагрейте iOpener и приложите его к нижнему краю задней крышки на две минуты.

Можно также использовать фен, тепловую пушку или разогретую плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей, внутренний аккумулятор и пластиковая задняя крышка чувствительны к воздействию высокой температуры.

Прикрепите присоску к задней части телефона как можно ближе к центру нижнего края.

Сильно и равномерно потяните присоску вверх, чтобы создать зазор между задней крышкой и рамкой.

В зависимости от возраста телефона это может быть сложно. Если возникают затруднения, дополнительно нагрейте край и попробуйте снова.

Вставьте пластиковую лопатку в зазор.

Вставляйте лопатку не глубже 5 мм, иначе вы можете повредить внутренние компоненты.

Проводите лопаткой взад-вперёд вдоль нижнего края, чтобы разрезать клей.

Оставьте лопатку в зазоре, чтобы клей не склеился снова.

Приложите нагретый iOpener к левому краю задней крышки на две минуты.

Прикрепите присоску к задней части телефона как можно ближе к центру левого края.

Сильно и равномерно потяните присоску вверх, чтобы создать зазор между задней крышкой и рамкой.

Вставьте пластиковую лопатку в зазор.

Вставляйте лопатку не глубже 5 мм, иначе вы можете повредить внутренние компоненты.

Проведите лопатку вдоль левого края к нижнему левому углу, чтобы разрезать клей.

Не заходите дальше места стыка крышки камеры и задней крышки, иначе вы рискуете треснуть пластик.

Оставьте лопатку в зазоре, чтобы клей не склеился снова.

Приложите нагретый iOpener к правому краю задней крышки на две минуты.

Прикрепите присоску к задней части телефона как можно ближе к центру правого края.

Сильно и равномерно потяните присоску вверх, чтобы создать зазор между задней крышкой и рамкой.

Вставьте пластиковую лопатку в зазор.

Вставляйте лопатку не глубже 3 мм, иначе вы можете повредить вспомогательный соединительный кабель, который проходит параллельно правому краю.

Проводите лопатку взад-вперёд вдоль правого края задней крышки, чтобы разрезать клей.

Оставьте лопатку в зазоре, чтобы клей не склеился снова.

Поверните лопатку, вставленную с правого края, вокруг верхнего правого угла телефона.

Вставляйте лопатку не глубже 5 мм, иначе вы можете повредить внутренние компоненты.

Эту процедуру можно применять для каждого угла, кроме верхнего левого, где расположена основная камера.

Сдвиньте верхнюю лопатку как можно ближе к кожуху камеры.

Повторите для лопатки с левого края.

Нагрейте iOpener и приложите его к кожуху камеры на две минуты.

Поверните заднюю крышку против часовой стрелки, чтобы создать зазор между кожухом камеры и рамкой.

Вставляйте лопатку не глубже 5 мм, чтобы не поцарапать камеру.

Вставьте лопатку в образовавшийся зазор.

Если этот метод не сработает, перейдите к следующему шагу для альтернативного способа; в противном случае пропустите следующий шаг.

Аккуратно сдвиньте обе лопатки в сторону кожуха камеры так, чтобы они оказались под углами задней крышки, прилегающими к кожуху камеры.

Проводите лопатками взад-вперёд по мосту между задней крышкой и кожухом камеры, пока не образуется зазор между кожухом камеры и рамкой.

Будьте осторожны с этим методом, поскольку вы рискуете треснуть пластиковую заднюю крышку.

Просуньте инструмент для вскрытия между корпусом камеры и рамкой, чтобы разрезать клей.

Рамка прочно приклеена к корпусу камеры, поэтому может потребоваться несколько циклов нагрева.

Справа от камеры есть дополнительный клей, который нужно разрезать.

На задней крышке вокруг вспышки телефона есть пластина, на которой инструмент может застрять:

Наклоните инструмент вниз, чтобы избежать повреждений.

Выравняйте наконечник инструмента для вскрытия с местом вспышки на вашем телефоне.

Вставляйте инструмент медленно, стараясь избегать пластины вспышки.

Сопротивление пластины может ощущаться похоже на клей. Наклоните инструмент вниз, чтобы он не соскользнул на пластину.

Разрежьте клей справа от камеры.

Снимите заднюю крышку.

Если задняя крышка продолжает прилипать к рамке, проведите инструментом по краям телефона, пока крышка полностью не отделится.

При сборке:

Это удобный момент включить телефон и проверить все функции до окончательной герметизации. Обязательно полностью выключите телефон перед продолжением работ.

Удалите большие куски клея пинцетом или пальцами. Используйте спирт высокой концентрации (более 90%) для удаления остатков клея.

Если вы используете самоклеящиеся прокладки Samsung по индивидуальной вырезке, следуйте этому руководству.

Если вы используете двусторонний скотч, следуйте этому руководству.

Отверткой Phillips отвинтите пять винтов длиной 4 мм, крепящих кронштейн материнской платы к рамке.

В ходе ремонта следите за каждым винтом и убедитесь, что он возвращается на своё исходное место.

Пинцетом аккуратно приподнимите и отщёлкните кронштейн материнской платы от рамки.

Не снимайте кронштейн полностью — он всё ещё прикреплён к катушке беспроводной зарядки.

Держа кронштейн материнской платы в стороне пинцетом или пальцами, лопаткой подденьте разъём питания батареи.

Подденьте только под край разъёма, чтобы не повредить сам разъём и соседние компоненты.

Для повторного подключения подобных нажимных разъёмов аккуратно выровняйте и нажмите с одной стороны до щелчка, затем повторите с другой стороны. Не нажимайте по центру. Если разъём будет смещён, контакты могут согнуться, что приведёт к необратимому повреждению.

Продолжая держать кронштейн материнской платы в стороне, лопаткой подденьте и отсоедините нажимной разъём катушки беспроводной зарядки.

Катушка беспроводной зарядки приклеена к телефону слабо.

Осторожно оторвите катушку беспроводной зарядки от телефона пальцами.

При сборке сначала закрепите винты кронштейна материнской платы, чтобы правильно выровнять катушку, затем плотно прижмите катушку, чтобы она приклеилась.

Отверткой Phillips отвинтите шесть винтов длиной 4 мм, крепящих динамик к рамке.

Вставьте наконечник лопатки в выемку в верхнем левом углу динамика и подденьте, чтобы освободить защёлки, удерживающие его.

Снимите динамик.

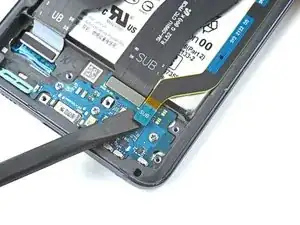

Плоским концом лопатки подденьте и отсоедините нижний нажимной разъём вторичного соединительного кабеля.

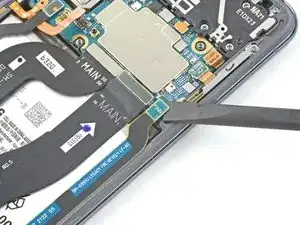

Плоским концом лопатки подденьте и отсоедините верхний нажимной разъём вторичного соединительного кабеля.

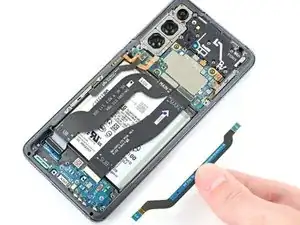

Пинцетом или пальцами снимите вторичный соединительный кабель.
