Замена вибромотора Samsung Galaxy S21 Plus
Используйте данное руководство, чтобы заменить вибромотор на Вашем Samsung Galaxy S21 Plus.
Инструкция выполнена для модели SM-G996B/DS (международная версия). В других моделях имеется дополнительный антенный кабель, расположенный по краю средней рамы.
Если при сборке Вы не замените уплотнительные прокладки, устройство будет работать нормально, но, скорее всего, утратит водонепроницаемость.
Для повторного крепления компонентов при сборке Вам понадобится новый двухсторонний скотч.
Шаг 1

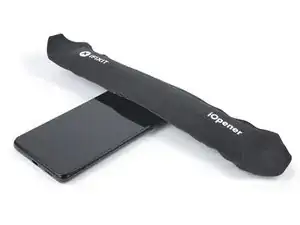

Подготовьте iOpener и приложите его к задней панели на минимум три минуты, чтобы размягчить клеевой слой.
Вместо iOpener'а можно использовать фен, тепловую пушку или нагревательную пластину, но будьте осторожны — чрезмерный нагрев может повредить дисплей и внутренний аккумулятор.
Шаг 2


Закрепите присоску в нижней части задней панели как можно ближе к краю.
Если задняя панель треснула, присоска может не прилипнуть. Попробуйте поддеть панель с помощью прочной ленты или приклейте присоску суперклеем и дайте клею затвердеть перед продолжением работы.
Поднимите заднюю панель присоской, чтобы образовался небольшой зазор между панелью и корпусом.
Если возникают трудности с образованием зазора, дополнительно нагрейте панель, чтобы клей лучше размягчился. Следуйте инструкции по использованию iOpener’а, чтобы избежать перегрева.
Вставьте лопатку в образовавшийся зазор.
Переместите лопатку в нижний левый угол, разрезая клеевой слой.
Оставьте лопатку в этом положении, чтобы клеевой слой не схватился снова.
Шаг 3

Вставьте вторую лопатку в нижнюю кромку телефона.
Переместите лопатку в нижний правый угол, разрезая клей.
Оставьте лопатки на месте, чтобы клей не схватился вновь.
Шаг 4


Если клей стал твёрдым и плохо разрезается, он, скорее всего, остыл. Нагрейте его iOpener’ом в течение двух–трёх минут.
Вставьте третью лопатку в нижний правый угол телефона.
Переместите лопатку вдоль правого края телефона, разрезая клей.
Оставьте лопатку в верхнем правом углу, чтобы клей не схватился снова.
Шаг 5


Когда будете разрезать клей рядом с модулем камеры, вставляйте только конец лопатки (~4–5 мм), чтобы не повредить камеру и не оставить на ней следов.
Вставьте четвёртую лопатку под верхний правый угол телефона.
Переместите лопатку вдоль верхнего края, разрезая клей.
Оставьте лопатку в верхнем левом углу, чтобы клей не схватился снова.
Шаг 6


Вставьте пятую лопатку под нижний левый угол.
Переместите лопатку вдоль левого края задней панели, чтобы разрезать оставшийся клеевой слой.
Когда будете разрезать клей рядом с кнопкой питания, вставляйте только конец лопатки (~3–4 мм), чтобы не повредить гибкий кабель кнопок питания и громкости.
Шаг 7

Снимите заднюю панель.
При сборке:
Рекомендуется включить телефон и проверить все функции перед окончательной сборкой. Убедитесь, что перед продолжением дальнейшей работы вы полностью выключили телефон.
Удалите остатки клея пинцетом или пальцами. Протрите поверхность изопропиловым спиртом с высокой концентрацией (более 90%) для удаления клеевых следов.
Если Вы используете специальные подрезанные прокладки Samsung, следуйте этой инструкции.
Если Вы используете двусторонний скотч, следуйте этой инструкции.
Шаг 8


Будьте осторожны — не проколите и не согните аккумулятор инструментом. Повреждённый или согнутый аккумулятор может вытечь или вызвать перегрев.
Осторожнее с кабелем, проходящим под катушкой зарядки. Действуйте медленно и остановитесь, если лопатка зацепится за кабель.
Вставьте лопатку под левый нижний край сборки антенны NFC и зарядной катушки.
Осторожно переместите лопатку вдоль нижнего левого края сборки, чтобы отделить её от аккумулятора.
Шаг 9


Вставьте лопатку под нижний край сборки антенны NFC и зарядной катушки.
Осторожно переместите лопатку по нижней стороне сборки, чтобы отделить её от динамика.
Шаг 10

Отсоедините зарядную катушку, поддев её разъём лопаткой строго вверх от посадочного места.
Шаг 11

Отсоедините антенну NFC, поддев её разъём лопаткой строго вверх от посадочного места.
Шаг 12

Открутите пять винтов длиной 3,9 мм, фиксирующих сборку антенны NFC и зарядной катушки, с помощью отвёртки с крестообразным шлицем.
Шаг 13


Аккуратно извлеките сборку антенны NFC и зарядной катушки с помощью пинцета или пальцев.
Шаг 14

Отсоедините кабель аккумулятора с помощью лопатки, поддев разъём вверх, прямо из разъёма.
Шаг 15

Отсоедините гибкий кабель дисплея с помощью лопатки, поддев верхний разъём вверх, прямо из разъёма.
Шаг 16


Отсоедините основной и соединительный гибкие кабели от материнской платы с помощью лопатки, поддев их верхние разъёмы вверх, прямо из разъёмов.
Шаг 17

Используя отвёртку с крестообразным наконечником, удалите семь винтов длиной 3,9 мм, крепящих сборку слухового динамика.
Шаг 18

Отсоедините кабель слухового динамика с помощью лопатки, поддев разъём вверх, прямо из разъёма.
Шаг 19

Вставьте лопатку под нижний левый край сборки слухового динамика.
Подденьте лопаткой сборку слухового динамика, чтобы поднять её.
Шаг 20

Аккуратно извлеките сборку слухового динамика с помощью пинцета или пальцев.
При сборке нанесите новый клей туда, где это необходимо, после очистки соответствующих областей изопропиловым спиртом (>90%).
Шаг 21


Отсоедините кабель передней камеры с помощью лопатки, поддев разъём вверх, прямо из разъёма.
Шаг 22


На следующем шаге не сгибайте кабель резко, сгибайте его только до необходимой степени, чтобы не повредить провод.
Отсоедините гибкий кабель кнопки питания с помощью лопатки, поддев разъём вверх, прямо из разъёма.
Аккуратно отогните гибкий кабель в сторону с помощью лопатки, чтобы не повредить его при удалении материнской платы.
Шаг 23

На следующем шаге не сгибайте кабель резко, сгибайте его только до необходимой степени, чтобы не повредить провод.
Отсоедините гибкий кабель антенны питания с помощью лопатки, поддев разъём вверх, прямо из разъёма.
Аккуратно отогните гибкий кабель в сторону с помощью лопатки, чтобы не повредить его при удалении материнской платы.
Шаг 24

Убедитесь, что во время демонтажа кабели не запутываются с сборкой материнской платы, чтобы избежать их повреждения.
Вставьте лопатку под верхний край сборки материнской платы и рядом с вибромотором.
Подденьте лопаткой сборку материнской платы, чтобы поднять её.
Шаг 25

Аккуратно снимите сборку материнской платы вместе с задними камерами.
Шаг 26

Подготовьте iOpener и нанесите его на экран в месте расположения передней камеры минимум на две минуты, чтобы размягчить клей под вибромотором.
Можно также использовать фен, тепловую пушку или нагревательную пластину, но будьте осторожны, чтобы не перегреть телефон — и дисплей, и внутренний аккумулятор чувствительны к перегреву.
Шаг 27

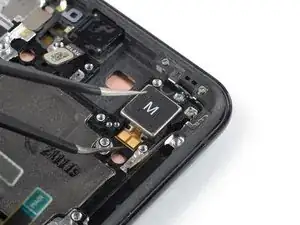

Аккуратно вставьте один из зажимов пинцета под разъём вибромотора.

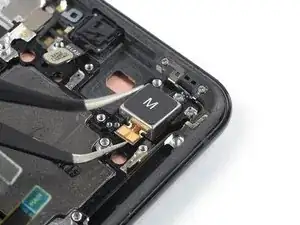

Подденьте пинцетом вибромотор, чтобы поднять его.
Шаг 28

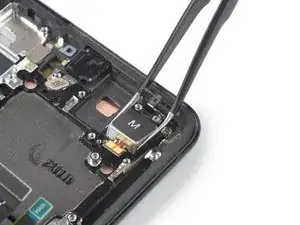

Поднимите вибромотор пинцетом из посадочного места и извлеките его.
При сборке нанесите новый клей туда, где это необходимо, после очистки соответствующих областей изопропиловым спиртом (>90%).
Заключение
Если возможно, включите устройство и протестируйте ремонт, прежде чем устанавливать новый клей и герметизировать корпус.
Сравните новую деталь с оригинальной — может потребоваться перенести оставшиеся компоненты или удалить защитные плёнки с клея новой детали перед установкой.
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
После завершения ремонта следуйте этому руководству, чтобы проверить его работоспособность.
Сдайте электронные отходы в центр утилизации, сертифицированный по стандартам R2 или e-Stewards.
Ремонт прошёл не так, как планировалось? Попробуйте стандартные методы устранения неполадок или обратитесь за помощью в наше сообщество Answers.
