Замена задней камеры Google Pixel 3 XL

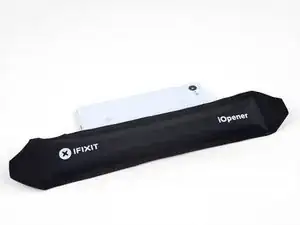

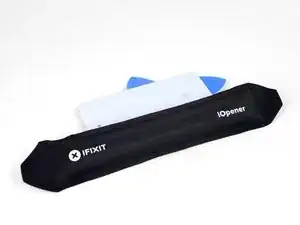

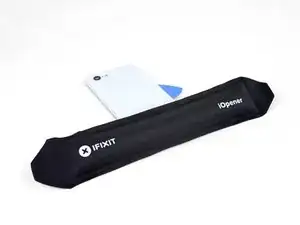

Нагрейте iOpener и приложите его к правому краю задней крышки на одну минуту.

Можно также использовать фен, термофен или нагревательную плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор подвержены повреждению от тепла.

Пока ждёте, обратите внимание на следующие участки на задней крышке:

Сильный клей — внизу телефона находятся большие участки клея.

Кабель датчика отпечатка — будьте осторожны, чтобы не перерезать кабель при поддевании

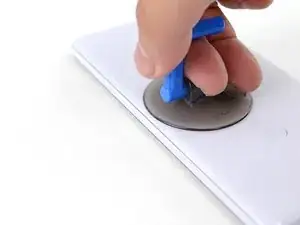

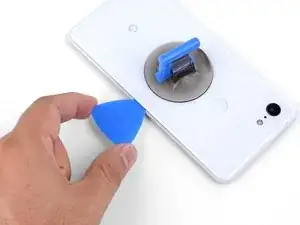

Прикрепите присоску к нагретому краю задней крышки как можно ближе к кромке.

Подтяните присоску вверх с сильной, равномерной силой, чтобы создать зазор.

В зависимости от возраста телефона это может быть тяжело. Если возникают трудности, снова примените нагрев и попробуйте ещё раз.

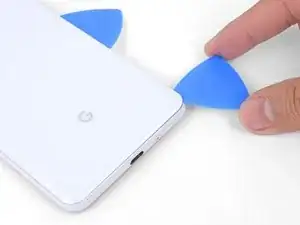

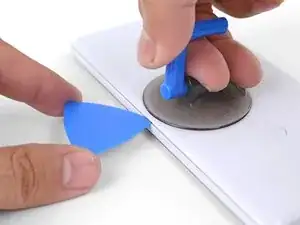

Вставьте кончик медиатора для вскрытия в образовавшийся зазор.

Проведите медиатором вдоль правого края, чтобы разрезать клей.

Клей густеет и становится труднее резаться после остывания. В таком случае повторно нагрейте край, чтобы упростить резку.

Как только разрежете край, оставьте медиатор в шве, чтобы клей не склеился заново.

Прикладывайте нагретый iOpener к нижней части задней крышки на одну минуту.

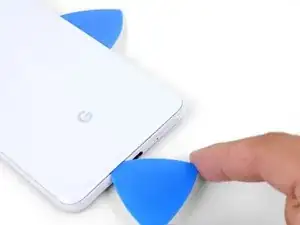

Используйте медиатор, чтобы разрезать клей в нижнем правом углу и продолжить вдоль нижнего края телефона.

Работайте медленно при прохождении угла, чтобы панель не треснула. Если резка затрудняется, повторно нагрейте.

Оставьте медиатор в краю, чтобы клей не склеился заново.

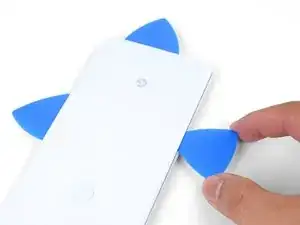

Продолжайте нагрев и разрезание оставшихся кромок телефона.

Будьте осторожны при разрезании левой кромки. Если медиатор застрял вверху, возможно, вы зацепили датчик отпечатка. Немного вытяните медиатор из шва и попробуйте снова.

Обязательно прорежьте толстые участки клея внизу и справа телефона.

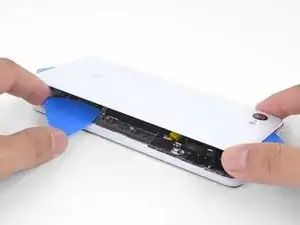

Осторожно приподнимите правый край задней крышки.

Используйте медиатор, чтобы разрезать оставшийся клей по кромкам.

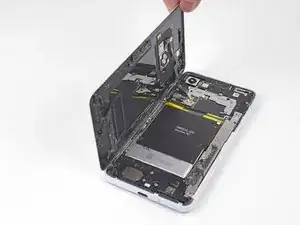

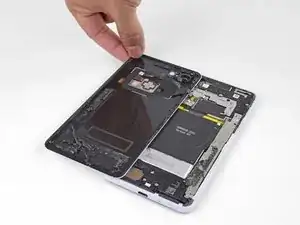

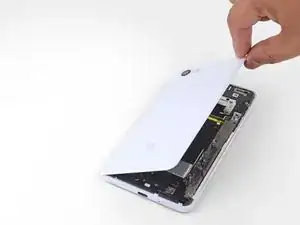

Поднимите правый край задней крышки вверх и откиньте панель, опершись ею о левую сторону телефона.

Следите за тем, чтобы на кабеле датчика отпечатка был запас и он не был защемлён.

При сборке это хорошая точка, чтобы включить телефон и проверить все функции перед окончательным запечатыванием. Обязательно полностью выключите телефон перед продолжением работ.

При сборке следуйте этому руководству для установки кусков клея, вырезанных по размеру, для задней крышки.

Если вы заменяли датчик отпечатка, потребуется использовать программный инструмент, чтобы телефон распознал новый датчик.

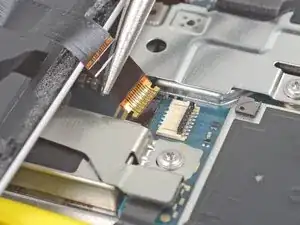

Используйте пинцет, чтобы осторожно отогнуть жёлтую ленту над разъёмом датчика отпечатка.

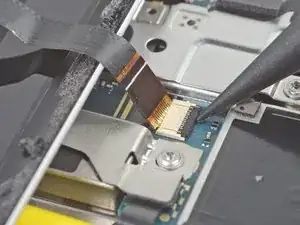

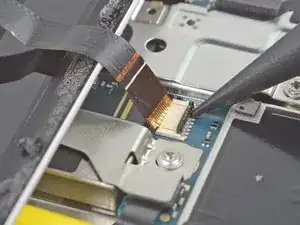

Используйте кончик лопатки, чтобы осторожно приподнять чёрный фиксатор на ZIF-разъёме кабеля датчика отпечатка.

Возьмите язычок кабеля пальцами или пинцетом и аккуратно вытяните гибкий кабель из разъёма.

Во избежание короткого замыкания не касайтесь металлических контактов на гибком кабеле пинцетом.

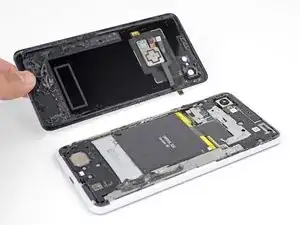

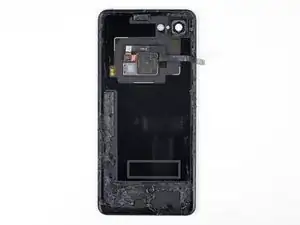

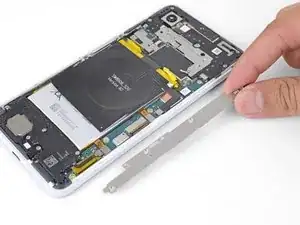

Снимите заднюю крышку.

Следуйте этому руководству для правильного наклеивания новой клеевой ленты для задней крышки.

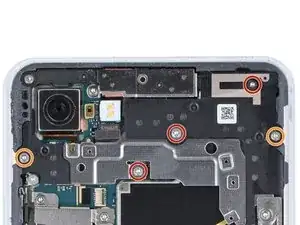

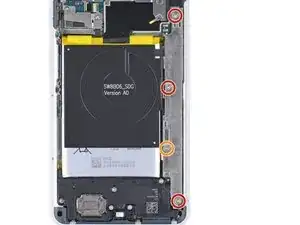

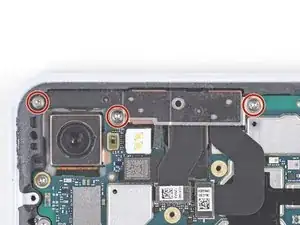

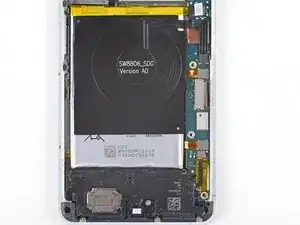

Удалите следующие четыре винта T3, фиксирующие металлическую крышку-крепление:

Три винта длиной 4 мм

Один винт длиной 3 мм

В ходе этого ремонта отслеживайте каждый винт и убедитесь, что он возвращается на то же место, откуда был извлечён.

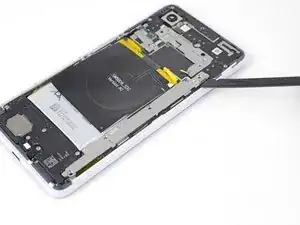

Вставьте плоский конец лопатки под верхний правый край металлического кронштейна и подденьте, чтобы ослабить его.

Снимите металлическую крышку-кронштейн.

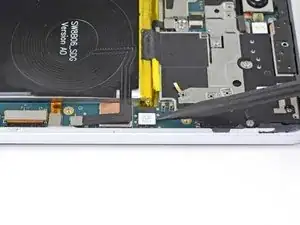

Используйте кончик лопатки, чтобы приподнять и отключить разъём аккумулятора от его гнезда.

Не используйте металлические инструменты для отключения аккумулятора, иначе вы рискуете замкнуть аккумулятор.

Согните кабель аккумулятора так, чтобы разъём не мог случайно коснуться гнезда.

Удалите пять винтов T3, фиксирующих экран платы:

Три винта длиной 4 мм

Два винта длиной 3 мм

Снимите экран платы.

Удалите три винта T3 длиной 3 мм, фиксирующие кронштейн фронтальной камеры.

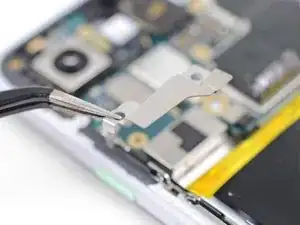

Снимите кронштейн фронтальной камеры.

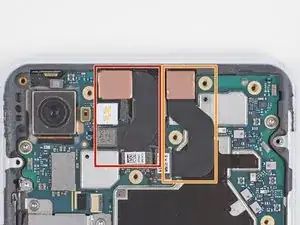

Определите, какую камеру вы хотите заменить:

Камера нормального угла

Камера широкого угла

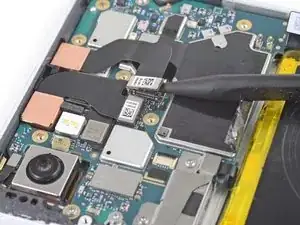

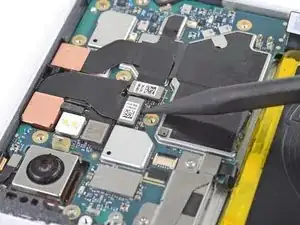

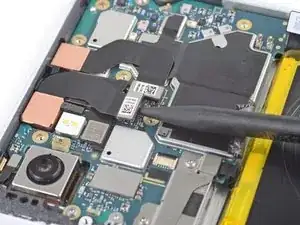

Используйте наконечник лопатки, чтобы аккуратно поддеть и отсоединить камеры от их разъемов на плате.

Будьте очень осторожны, чтобы не сдвинуть малые поверхностно-монтируемые компоненты вокруг разъемов.

Камеры слегка приклеены на месте.

Используйте плоский конец лопатки, чтобы поддеть и освободить модули камер из их гнезд.

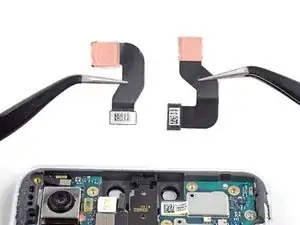

Снимите фронтальные камеры.

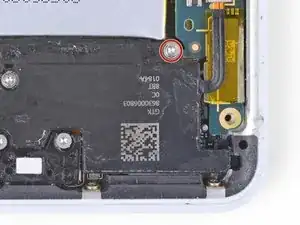

Удалите винт T3 длиной 4 мм, фиксирующий верхний правый угол динамика.

Удаление этого винта даст вам немного больше свободы при извлечении платы.

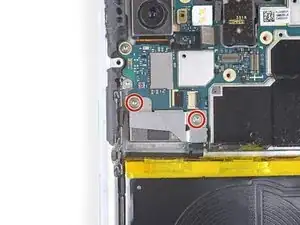

Удалите два винта T3 длиной 3 мм, фиксирующие кронштейн разъема массива кнопок.

Снимите кронштейн разъема массива кнопок.

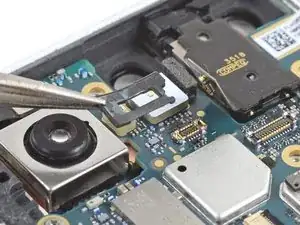

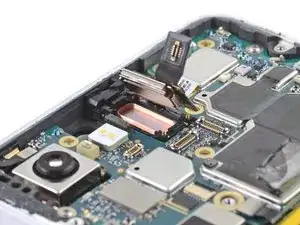

Используйте наконечник лопатки, чтобы поддеть и отсоединить разъем слухового динамика от его разъема на плате.

Аккуратно снимите контактную площадку вокруг разъема слухового динамика.

Используйте наконечник лопатки, чтобы поддеть и отсоединить следующие разъемы:

Разъем микрофона

Разъем массива кнопок

Разъем слухового динамика (должен быть уже отсоединён)

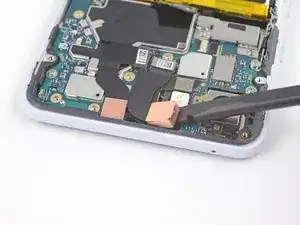

Используйте наконечник лопатки, чтобы поддеть и отсоединить следующие разъемы:

Разъем индукционной катушки зарядки

Разъем левого датчика сжатия

Разъем дисплея

Разъем правого датчика сжатия

Разъем динамика

Разъем порта USB-C

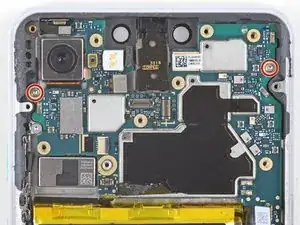

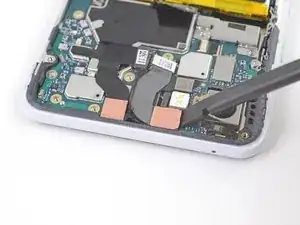

Удалите два винта T3 длиной 3 мм, фиксирующие плату.

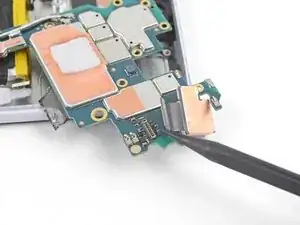

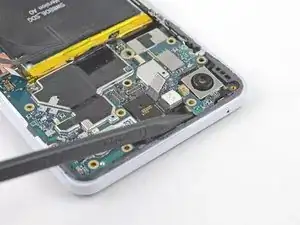

Вставьте наконечник лопатки под плату в районе модуля задней камеры.

Осторожно подденьте, чтобы ослабить плату в её гнезде.

Если плата не поддаётся, убедитесь, что вы отключили все разъемы.

Плата должна пройти мимо кабеля слухового динамика. Если на кабель будет приложено слишком большое усилие, корпус слухового динамика откроется. Вы можете предотвратить это, удерживая модуль слухового динамика пальцем, пока выводите плату.

Если корпус слухового динамика открылся (как показано на третьем фото этого шага), аккуратно совместите и вдавите модуль обратно на место.

Не пытайтесь полностью извлечь плату из телефона. Она всё ещё прикреплена к устройству.

Во время выполнения этого шага следите, чтобы на антеннные кабели, прикреплённые к нижней части платы, оставалась слабина.

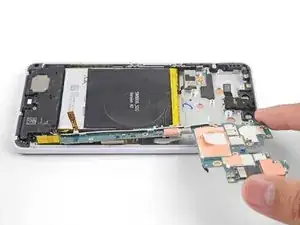

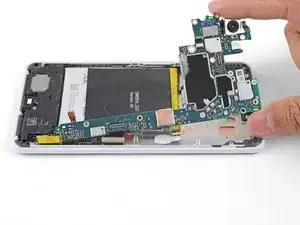

Поднимите верхнюю часть платы немного, чтобы освободить плату из гнезда.

Поверните левую кромку платы и выведите её наружу, оперев плату на правую кромку телефона.

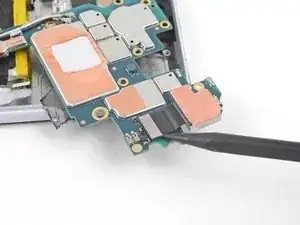

Используйте наконечник лопатки, чтобы поддеть и отсоединить заднюю камеру от её разъёма на плате.

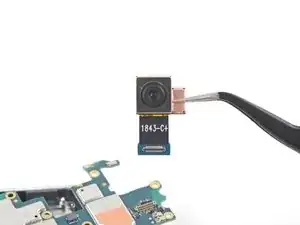

Снимите заднюю камеру.

Если в вашем заменяемом модуле камеры есть пластиковая прокладка, обязательно снимите её перед установкой модуля.

Убедитесь, что поверхность линзы чиста и не содержит пятен или пыли перед установкой сборки камеры.
