Замена задней панели Google Pixel 3 XL

Нагрейте iOpener и приложите его к правому краю задней панели на одну минуту.

Можно также использовать фен, тепловую пушку или тёплую плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея чувствительны к повреждению от тепла.

Пока ждёте, обратите внимание на следующие области на задней панели:

Сильный клей — внизу телефона находятся крупные участки клея.

Кабель датчика отпечатка — будьте осторожны, чтобы не перерезать кабель при поддевании

Прикрепите присоску к нагретому краю задней панели как можно ближе к краю.

Резко и ровно тяните присоску вверх, чтобы создать зазор.

В зависимости от возраста телефона это может быть трудно. Если возникают проблемы, нагрейте край и попробуйте снова.

Вставьте острый край медиатора для вскрытия в зазор.

Проведите медиатором вдоль правого края, чтобы разрезать клей.

Клей склеивается и становится трудно разрезаемым, когда остывает. Если это произошло, снова нагрейте край, чтобы облегчить резку.

После того как вы прорежете край, оставьте медиатор в шве, чтобы клей не слипся снова.

Приложите нагретый iOpener к нижней части задней панели на одну минуту.

Используйте медиатор, чтобы прорезать вокруг нижнего правого угла и продолжить вдоль нижнего края телефона.

Работайте медленно при прохождении вокруг угла, чтобы не треснула панель. Если резка становится затруднительной, снова нагрейте.

Оставьте медиатор в шве, чтобы клей не слипся снова.

Продолжайте нагревать и резать оставшиеся края телефона.

Будьте осторожны при резке вдоль левого края телефона. Если медиатор застрял вверху, возможно, вы зацепили датчик отпечатка. Немного отведите медиатор из шва и попробуйте снова.

Обязательно прорежьте толстые участки клея внизу и справа от телефона.

Осторожно приподнимите правый край задней панели.

Используйте медиатор, чтобы прорезать оставшийся клей вдоль краёв.

Поднимите правый край задней панели вверх и положите отогнутую панель по левой стороне телефона.

Убедитесь, что на кабеле датчика отпечатка сохранён запас провиса и он не защемлён.

При сборке это хорошая возможность включить телефон и проверить все функции перед повторным закрытием. Обязательно полностью выключите телефон перед продолжением работы.

При сборке следуйте этому руководству для установки вырезанных по размеру клеевых уплотнений для задней панели.

Если вы заменили датчик отпечатка, потребуется использовать это программное средство, чтобы телефон распознал новый датчик.

Пинцетом аккуратно отогните жёлтую ленту над разъёмом датчика отпечатка.

Остротой лопатки аккуратно отведите чёрный фиксатор вверх на ZIF-разъёме датчика отпечатка.

Возьмите за язычок кабеля пальцами или пинцетом и аккуратно извлеките гибкий кабель из разъёма.

Чтобы избежать короткого замыкания, не касайтесь металлических контактов на гибком кабеле пинцетом.

Снимите заднюю панель.

Следуйте этому руководству, чтобы правильно нанести новый клей для задней панели.

Приложите нагретый iOpener к месту датчика отпечатка на одну минуту.

Вставьте край монтажного инструмента под квадратную часть датчика отпечатка и медленно подденьте, чтобы ослабить датчик.

Продолжайте поддевать по периметру датчика отпечатка, пока он не отойдёт.

Со стороны внешней поверхности задней панели используйте палец, чтобы вытолкнуть датчик отпечатка из отверстия.

Снимите датчик отпечатков пальцев.

Если вы переносите датчик отпечатков пальцев на новую заднюю крышку, используйте двустороннюю ленту, например Tesa, чтобы прикрепить его к новой панели.

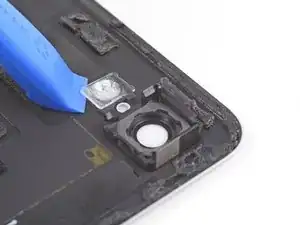

Подденьте край пластикового рассеивателя вспышки инструментом для открывания и медленно приподнимите, чтобы ослабить рассеиватель.

Снимите рассеиватель.

Подденьте край кронштейна камеры инструментом для открывания и приподнимите, чтобы ослабить его.

Снимите и перенесите кронштейн камеры на заменяемую деталь.

Сравните вашу новую заднюю крышку с оригинальной деталью. Возможно, потребуется перенести дополнительные компоненты или удалить защитные клейкие пленки с новой детали перед установкой.
