Замена громкоговорителя Google Pixel 3 XL

Разогрейте iOpener и приложите его к правому краю задней крышки на одну минуту.

Можно также использовать фен, термофен или горячую плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к нагреву.

Пока греете, обратите внимание на следующие зоны на задней крышке:

Сильный клей — возле нижней части телефона находятся большие участки клея.

Кабель датчика отпечатков — будьте осторожны, чтобы не перерезать кабель при поддевании.

Прикрепите присоску к разогретому краю задней крышки как можно ближе к краю.

Резко и равномерно потяните присоску вверх, чтобы создать зазор.

В зависимости от возраста телефона это может быть трудно. Если возникают трудности, снова нагрейте край и попробуйте ещё раз.

Вставьте острие монтажной лопатки в образовавшийся зазор.

Проведите лезвием монтажной лопатки вдоль правого края, чтобы разрезать клей.

Клей становится липким и трудно режется после остывания. Если это происходит, снова прогрейте край, чтобы облегчить резку.

После того как вы прорезали клей по краю, оставьте лопаточку в шве, чтобы клей не слипся снова.

Приложите разогретый iOpener к нижней части задней крышки на одну минуту.

Используйте монтажную лопаточку, чтобы прорезать вокруг нижнего правого угла и продолжить вдоль нижнего края телефона.

Работайте медленно при прохождении угла, чтобы не треснула панель. Если резка становится сложной, снова приложите тепло.

Оставьте лопатку в шве, чтобы клей не слипся снова.

Продолжайте нагревать и прорезать оставшиеся кромки телефона.

Будьте осторожны при прорезании левой кромки телефона. Если лопатка застряет в верхней части, возможно, вы зацепили кабель датчика отпечатков. Немного отведите лопатку из шва и попробуйте снова.

Убедитесь, что вы прорезали толстые участки клея возле нижней и правой кромки телефона.

Осторожно приподнимите правый край задней крышки.

Используйте монтажную лопаточку, чтобы прорезать оставшийся клей вдоль кромок.

Откиньте правый край задней крышки вверх и положите отогнутую панель вдоль левой стороны телефона.

Следите за тем, чтобы на кабеле датчика отпечатков оставался запас, и не зажмите его.

При сборке это хорошее место, чтобы включить телефон и проверить все функции перед финальным запечатыванием. Обязательно полностью выключите телефон перед продолжением работ.

При сборке следуйте этому руководству для установки клеевых прокладок, вырезанных по размеру, для задней крышки.

Если вы заменили датчик отпечатков, вам потребуется использовать это программное средство, чтобы телефон распознал новый датчик.

Используйте пинцет, чтобы аккуратно отодрать желтую ленту над разъемом датчика отпечатков.

Используйте острый конец лопатки, чтобы аккуратно отогнуть чёрный фиксатор в ZIF-разъёме кабеля датчика отпечатков.

Возьмите язычок кабеля пальцами или пинцетом и осторожно извлеките гибкий кабель из разъёма.

Во избежание короткого замыкания не прикасайтесь пинцетом к металлическим контактам на гибком кабеле.

Снимите заднюю крышку.

Следуйте этому руководству, чтобы правильно нанести новый клей для задней крышки.

Удалите следующие четыре винта T3, которые крепят металлическую крышку-скобу:

Три винта длиной 4 мм

Один винт длиной 3 мм

В ходе этого ремонта следите за каждым винтом и убедитесь, что он возвращается на своё место.

Вставьте плоский конец лопатки под верхний правый край металлической скобы и подденьте, чтобы ослабить её.

Снимите металлическую крышку-скобу.

Используйте острый конец лопатки, чтобы поддеть и отсоединить разъём аккумулятора от гнезда.

Не используйте металлические инструменты для отсоединения аккумулятора, иначе вы рискуете коротким замыканием.

Согните кабель аккумулятора так, чтобы разъём случайно не коснулся гнезда.

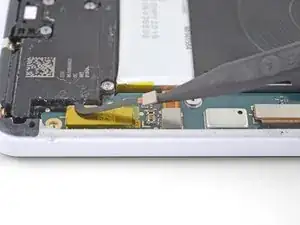

Используйте острый конец лопатки, чтобы приподнять и отключить разъём динамика от его гнезда на плате, возле нижнего правого края телефона.

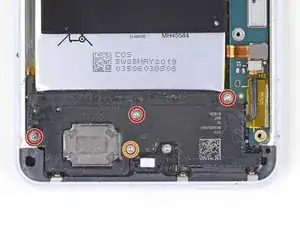

Удалите следующие четыре винта T3, крепящие динамик:

Три винта длиной 4 мм

Один винт длиной 3,9 мм

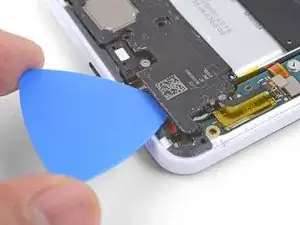

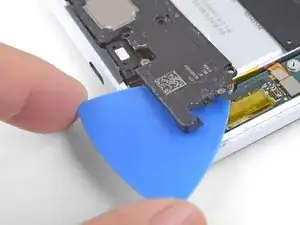

Вставьте острый край медиатора под нижний правый угол динамика.

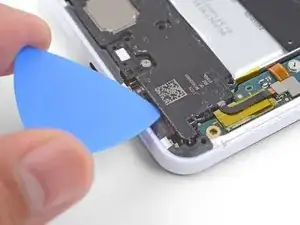

Просуньте медиатор, чтобы ослабить правую сторону динамика.

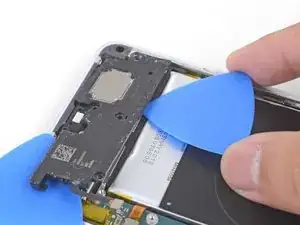

Вставьте острый край медиатора под верхний край динамика, под аккумулятором.

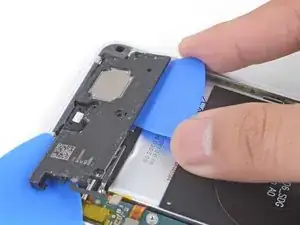

Просуньте медиатор, чтобы разрезать клейкую прокладку под динамиком.

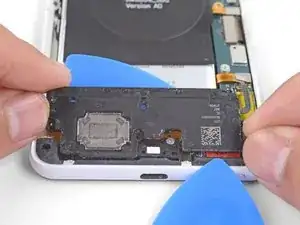

Медленно поднимите динамик и оттяните его от оставшегося клея.

Снимите динамик.

Перед установкой нового динамика обязательно удалите остатки клея с рамки.
