Замена органов управления громкостью iPhone 5s

Перед началом разрядите батарею iPhone ниже 25%. Заряженная литий-ионная батарея может загореться и/или взорваться при случайном проколе.

Выключите iPhone перед началом разборки.

Удалите два пенталобных винта 3,9 мм по обеим сторонам разъёма Lightning.

Если стекло дисплея треснуло, зафиксируйте дальнейшее разрушение и предотвратите травмы во время ремонта, заклеив стекло.

Наложите перекрывающиеся полоски прозрачной упаковочной ленты на дисплей iPhone до полного покрытия лицевой стороны.

Это удержит осколки стекла и придаст конструктивную целостность при поддевании и подъёме дисплея.

Наденьте защитные очки, чтобы защитить глаза от любого стекла, которое может отвалиться во время ремонта.

В следующих шагах вы будете поднимать дисплей из корпуса телефона. Дисплей состоит из стеклянного экрана и пластиковой рамки с металлическими защёлками.

Независимо от используемого инструмента, убедитесь, что вы поднимаете весь дисплей целиком.

Если стекло начинает отделяться от пластика, как показано на первом изображении, вставьте пластиковый монтажный инструмент между пластиковой рамкой и металлическим корпусом телефона, чтобы отжать металлические защёлки из корпуса.

Если вы собираете телефон с отделившейся рамкой дисплея, возможно, стоит поместить тонкую полоску клея между пластиковой рамкой и стеклом, чтобы удерживать телефон закрытым.

Следующие два шага демонстрируют Anti-Clamp — инструмент, который мы разработали, чтобы упростить процедуру открывания. Если вы не используете Anti-Clamp, пропустите два шага вниз для альтернативного метода.

Для полного руководства по использованию Anti-Clamp ознакомьтесь с этим руководством.

Потяните синюю рукоятку назад, чтобы разблокировать рычаги Anti-Clamp.

Наденьте рычаги на левый или правый край вашего iPhone.

Расположите присоски возле нижнего края iPhone прямо над кнопкой «Домой» — одну спереди и одну сзади.

Сожмите присоски вместе, чтобы создать вакуум на выбранной области.

Если поверхность iPhone слишком скользкая и Anti-Clamp не держится, вы можете использовать прилагаемую липкую подкладку, чтобы создать более сцепляющую поверхность.

Потяните синюю рукоятку вперёд, чтобы зафиксировать рычаги.

Поверните рукоятку по часовой стрелке на 360 градусов или пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают смещаться, ослабьте присоски и выровняйте рычаги заново.

Вставьте медиатор для открытия под экран, когда Anti-Clamp создаст достаточно большой зазор.

Если Anti-Clamp не создал достаточный зазор, поверните рукоятку на четверть оборота.

Не закручивайте более чем на четверть оборота за раз и выдерживайте паузы между оборотами. Дайте Anti-Clamp и времени выполнить работу за вас.

Пропустите следующие два шага.

Если у вас нет Anti-Clamp, используйте одну присоску, чтобы приподнять переднюю панель:

Прижмите присоску к экрану прямо над кнопкой «Домой».

Убедитесь, что присоска полностью прилегает к экрану для плотного уплотнения.

Передняя панель прикреплена защёлками, и несколько гибких шлейфов соединяют её с остальной частью телефона. Ваша задача — освободить защёлки и открыть телефон только настолько, чтобы отключить шлейфы. Действуйте медленно и аккуратно, чтобы избежать повреждений.

Убедитесь, что присоска плотно закреплена на передней панели у кнопки «Домой».

Удерживая iPhone одной рукой, потяните за присоску, чтобы слегка отделить сторону с кнопкой «Домой» от заднего корпуса.

С помощью пластикового монтажного инструмента аккуратно отожмите края заднего корпуса вниз, отводя их от передней панели, пока вы тянете за присоску.

Действуйте спокойно и прикладывайте равномерное постоянное усилие. Передняя панель садится значительно плотнее, чем у большинства других устройств.

Не пытайтесь полностью снять переднюю панель с заднего корпуса, поскольку их соединяют несколько деликатных гибких шлейфов.

Потяните пластиковый язычок, чтобы разорвать вакуумное уплотнение на присоске.

Снимите присоску с экрана.

Откройте телефон лишь настолько, чтобы открыть металлическую пластину, закрывающую шлейф кнопки «Домой».

Не открывайте телефон слишком широко — вы рискуете повредить шлейф кнопки «Домой» или разъём, в который он вставляется. Держите шлейф свободным — если он натянут, значит вы открыли слишком далеко.

Только оригинальная сборка кнопки «Домой» телефона сможет сохранить функцию Touch ID. Если вы порвёте шлейф, установка новой кнопки «Домой» восстановит только обычные функции кнопки, но не функцию Touch ID.

Используйте кончик лопатки, чтобы отжать пластину и удалите её пинцетом.

Следующие два шага относятся к сборке. Пропустите их и продолжите с шага 12 до сборки.

При сборке потребуется заново установить кронштейн кабеля Touch ID. Верхняя часть кронштейна должна задвинуться между батареей и разъемом кабеля Touch ID, перед металлической защелкой. Нижняя часть должна защелкнуться над разъемом.

Сдвиньте верхнюю часть кронштейна над разъемом кабеля Touch ID слева направо.

Альтернативно можно положить кронштейн прямо над разъемом. Край с «ножкой» приподнимет кронштейн под небольшим углом, а противоположный край должен оказаться между разъемом кабеля и металлической защелкой вблизи батареи. Удерживая край лопаткой плоско против кронштейна, приложите лёгкое давление вниз, чтобы защелкнуть задние и передние защелки.

При сборке используйте плоский конец лопатки, чтобы защелкнуть переднюю часть кронштейна кабеля Touch ID над разъемом кабеля.

Если кронштейн не защелкивается заподлицо, возможно, потребуется снять его и снова надеть поверх разъема кабеля для лучшего прилегания.

Используйте наконечник лопатки, чтобы поддеть разъем кабеля кнопки «Домой» и приподнять его из гнезда.

Убедитесь, что вы отделяете разъем кабеля от его гнезда, а не поднимаете целиком само гнездо. Гнездо закреплено на собственном приклеенном кабеле, которое можно оторвать, если не быть осторожным.

После освобождения разъема оттяните конец сборки с кнопкой «Домой» от задней крышки, используя верхнюю часть телефона как шарнир.

Откройте дисплей примерно под углом 90° и опирайте его о что‑то, чтобы он оставался подпертым во время работы с телефоном.

Добавьте резинку, чтобы надежно зафиксировать дисплей во время работы. Это предотвращает чрезмерное натяжение кабелей дисплея.

В крайнем случае можно использовать нераскрытую консервированную банку, чтобы подпереть дисплей.

Удалите два винта Phillips #000 длиной 1,6 мм, закрепляющие металлический кронштейн разъема батареи на плате.

Снимите металлический кронштейн разъема батареи с iPhone.

Используйте плоский конец лопатки, чтобы аккуратно приподнять разъем батареи из его гнезда на плате.

Будьте очень осторожны и поднимайте только сам разъем батареи, а не гнездо на плате. Если вы поддёте гнездо или саму плату, вы можете разрушить гнездо или повредить соседние компоненты на плате.

Удалите следующие винты, фиксирующие кронштейн кабеля сборки передней панели на плате:

Один винт Phillips #000 длиной 1,7 мм

Один винт Phillips #000 длиной 1,2 мм

Один винт Phillips #000 длиной 1,3 мм

Ещё один винт Phillips #000 длиной 1,7 мм

Один из винтов 1,7 мм часто не притягивается магнитной отверткой. Будьте внимательны, чтобы не потерять его при извлечении.

Особенно важно следить за винтами на этом шаге для последующей сборки. Ошибочное использование винта 1,3 мм или одного из винтов 1,7 мм в нижнем правом отверстии приведет к серьёзному повреждению платы, из‑за чего телефон перестанет нормально загружаться.

Будьте осторожны, чтобы не перетянуть винты и не прилагать чрезмерную силу. Если при закреплении они не входят легко, возможно, это винт неправильного размера.

Снимите кронштейн кабеля сборки передней панели с платы.

Используйте лопатку или ноготь, чтобы отсоединить кабель передней камеры и датчиков.

Убедитесь, что батарея отключена до того, как вы отсоединяете или подсоединяете кабель на этом шаге.

Отключите разъем кабеля ЖК‑экрана.

При сборке ЖК‑кабель может отскочить от разъема. Это может привести к белым линиям или пустому экрану при включении телефона. В таком случае просто подсоедините кабель снова и выполните перезагрузку питания. Лучший способ перезагрузить питание — отключить и снова подключить батарею.

Наконец, отключите разъем кабеля дигитайзера.

Снимите сборку передней панели с задней крышки.

Просуньте наконечник лопатки между батареей и разъемом для наушников, чтобы развернуть клеевую вкладку батареи.

Оттяните клеевую вкладку батареи от телефона.

Разрежьте черную клеевую вкладку батареи между двумя белыми полосками клея, разделив их.

Старайтесь держать полоски ровными и без складок во время этой операции; помятые полоски будут слипаться и рваться, вместо того чтобы выходить целиком.

Медленно тяните одну из клейких полосок аккумулятора от батареи, в сторону нижней части iPhone. По возможности тяните белую часть полоски, чёрная вкладка может оторваться.

Тяните равномерно, поддерживая постоянное натяжение полоски по мере того, как она выходит из-за батареи и задней панели. Для наилучшего результата тяните под углом 60º или меньше.

Будьте внимательны, чтобы не зацепить другие внутренние компоненты iPhone.

Полоска растянется во много раз от первоначальной длины. Продолжайте тянуть, при необходимости снова схватывая полоску ближе к батарее, пока вся полоска полностью не выйдет.

Повторите для второй полоски.

Если Вы успешно удалили обе полоски, переходите к следующему шагу.

Если клей остался под батареей и его нельзя извлечь, нанесите несколько капель высококонцентрированного (свыше 90%) изопропилового спирта под край батареи в месте сломанной клейкой полоски(ок).

Дождитесь примерно одну минуту, чтобы спиртовой раствор ослабил клей. Используйте плоский конец лопатки, чтобы аккуратно приподнять батарею.

Не пытайтесь силой поддеть батарею. При необходимости нанесите ещё несколько капель спирта, чтобы дополнительно ослабить клей. Никогда не деформируйте и не прокалывайте батарею инструментом.

Не поддёгивайте батарею опираясь на плату — это может повредить телефон.

Избегайте поддевания в верхнем левом углу рядом с регуляторами громкости, иначе Вы можете повредить шлейф кнопок громкости.

Вы также можете попробовать альтернативные методы в следующем шаге.

Если батарея остаётся приклеенной к задней панели, подготовьте iOpener или используйте фен, чтобы нагреть заднюю панель прямо за батареей.

Перегрев iPhone может воспламенить батарею.

Не пытайтесь силой поддеть батарею. Никогда не деформируйте и не прокалывайте батарею инструментом.

Не поддёгивайте батарею опираясь на плату — это может повредить телефон.

Избегайте поддевания в верхнем левом углу рядом с регуляторами громкости, иначе Вы можете повредить шлейф кнопок громкости.

Для отделения батареи от задней панели можно использовать зубную нить. Более прочная альтернатива зубной нити — распущенная гитарная струна, например струна E 0.009 из набора для 12-струнной гитары.

Проденьте нить или струну за верхние углы батареи, сведите концы вместе, обмотайте их вокруг сложенной тряпки и тяните ровно.

Выньте батарею из задней панели.

Если Ваша запасная батарея поставлялась в пластиковом чехле, снимите чехол перед установкой, потянув его от шлейфа.

Если в телефоне остался спиртовой раствор, аккуратно протрите его или дайте ему высохнуть на воздухе перед установкой новой батареи.

Перед тем как приклеить заменённую батарею, временно подключите разъём батареи к гнезду на плате. Это обеспечит правильную ориентацию батареи в её углублении.

Приклейте батарею, отключите её и продолжайте сборку устройства.

Если у новой батареи нет заранее установленного клея, обратитесь к этому руководству для замены клейких полосок.

После сборки выполните жёсткую перезагрузку. Это может предотвратить несколько проблем и упростить отладку.

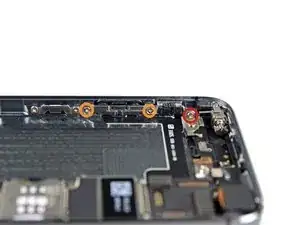

Снимите следующие винты, которые фиксируют скобы кнопок громкости и переключателя режима звонка на стороне задней панели:

Один винт Phillips 1,9 мм

Два винта Phillips 1,6 мм

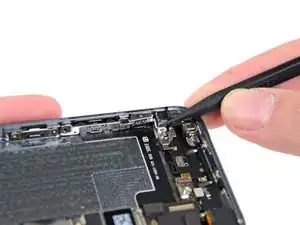

Используйте наконечник лопатки, чтобы отжать скобу переключателя режима звонка от боковой части корпуса.

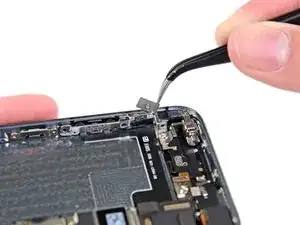

Удалите переключатель режима звонка из его гнезда между скобой и корпусом.

Обратите внимание на ориентацию при сборке: красная линия должна быть в верхней части кнопки. Выемка на задней части кнопки переключателя должна совпадать и сцепляться с механическим переключателем на шлейфе.

Используйте лопатку, чтобы отжать скобу кнопок громкости от боковой части задней панели.

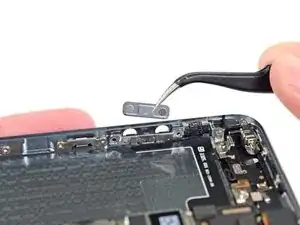

Снимите кнопки громкости.

При сборке убедитесь, что кнопка '+' (увеличение громкости) находится в отверстии, ближайшем к переключателю режима звонка.
