Замена аккумулятора iPhone 11 Pro

Перед началом разрядите аккумулятор iPhone ниже 25%. Заряженный литий‑ионный аккумулятор может загореться и/или взорваться при случайном проколе.

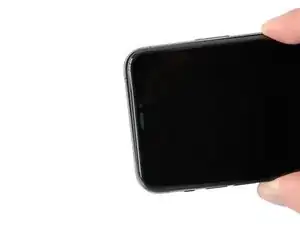

Перед разборкой выключите iPhone.

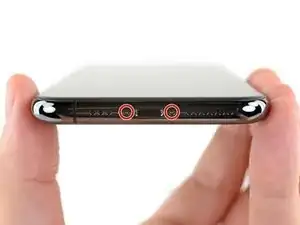

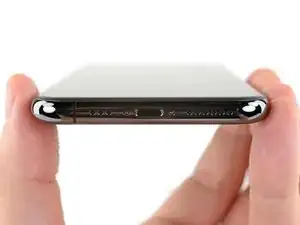

Удалите два пенталобовых винта длиной 6,7 мм на нижнем торце iPhone.

Открытие дисплея нарушит водонепроницаемые уплотнения iPhone. Подготовьте запасные уплотнения до перехода к следующему шагу или будьте осторожны с попаданием жидкости, если собираетесь собрать iPhone без замены уплотнений.

Если инструмент для подковыривания вставлен слишком глубоко, он может повредить устройство. Следуйте этому шагу, чтобы пометить инструмент и предотвратить повреждения.

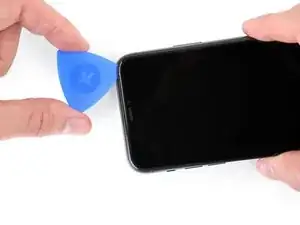

Отмерьте 3 мм от наконечника и отметьте инструмент для подковыривания перманентным маркером.

Вы также можете отметить другие углы инструмента разными метками.

Альтернативно, прикрепите монету к инструменту лентой в 3 мм от наконечника.

Apple продаёт инструмент для резки клея дисплея — Adhesive Cutter — в своём магазине для самостоятельного ремонта.

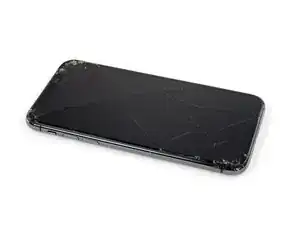

Если экран вашего iPhone треснул, чтобы ограничить дальнейшее разрушение и избежать травм при ремонте, заклейте стекло лентой.

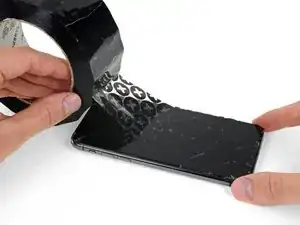

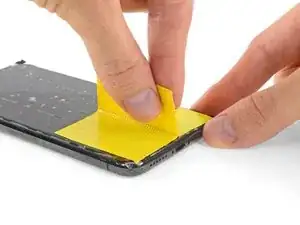

Наклейте перекрывающиеся полосы прозрачной упаковочной ленты на экран iPhone, пока вся передняя поверхность не будет закрыта.

Наденьте защитные очки, чтобы защитить глаза от осколков стекла, которые могут оторваться в процессе ремонта.

Если присоска не прилипает на следующих шагах, сложите прочную ленту (например, армированную) в ручку и поднимите экран с её помощью.

Если ничего не помогает, можно супер-клеем приклеить присоску к экрану.

Следующие три шага демонстрируют Anti‑Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti‑Clamp, пропустите следующие три шага и следуйте альтернативному методу.

Полные инструкции по использованию Anti‑Clamp см. в этом руководстве.

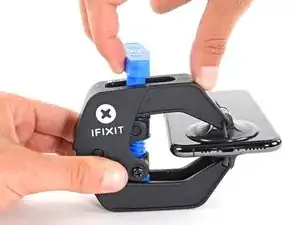

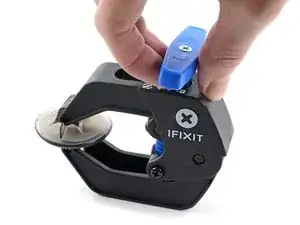

Потяните синюю ручку назад, чтобы разблокировать рычаги Anti‑Clamp.

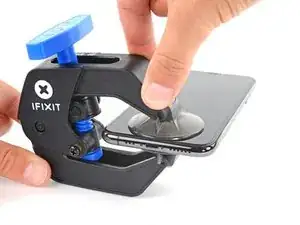

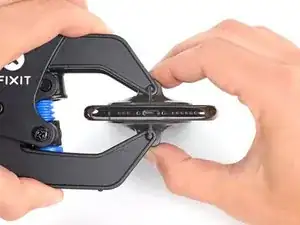

Наденьте рычаги на левый или правый край iPhone.

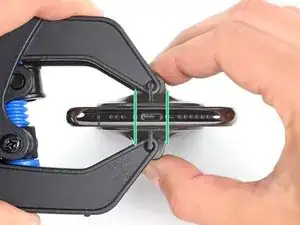

Разместите присоски ближе к нижнему краю iPhone — одну на передней и одну на задней панели.

Сожмите присоски вместе, чтобы создать вакуум на выбранной области.

Если поверхность iPhone слишком скользкая и Anti‑Clamp не удерживается, можно использовать ленту, чтобы создать более сцепляющую поверхность.

Вытяните синюю ручку вперёд, чтобы зафиксировать рычаги.

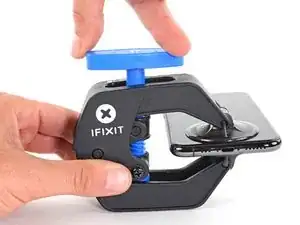

Поверните ручку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают соскальзывать, слегка ослабьте присоски и выровняйте рычаги заново.

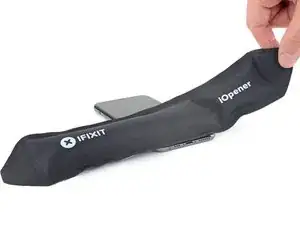

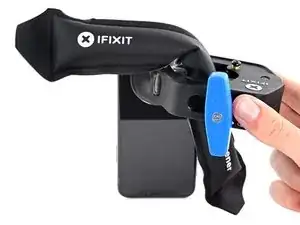

Подготовьте iOpener и пропустите его через рычаги Anti‑Clamp.

Также можно использовать фен, термовоздуходувку или нагревательную пластину, но чрезмерный нагрев может повредить дисплей и/или внутренний аккумулятор, поэтому действуйте осторожно.

Сложите iOpener так, чтобы он лежал на нижнем крае iPhone.

Дождитесь одну минуту, чтобы клей успел размягчиться и образовалась щель для открытия.

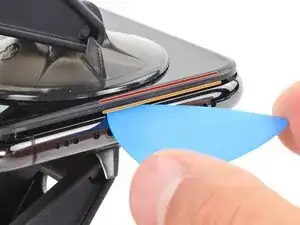

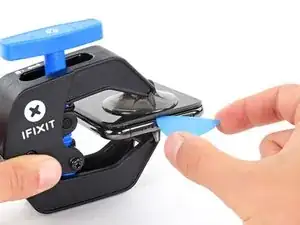

Вставьте инструмент‑лопатку в щель под экраном и пластиковой рамкой, не под сам экран.

Если Anti‑Clamp не создаёт достаточной щели, примените больше тепла к этой области и поверните ручку на четверть оборота.

Не проворачивайте более чем на четверть оборота за раз и ждите одну минуту между поворотами. Дайте Anti‑Clamp и времени выполнить работу за вас.

Пропустите следующие три шага.

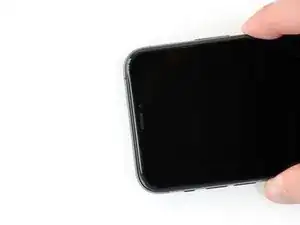

Нагрев нижнего края iPhone помогает размягчить клей, удерживающий дисплей, что облегчает его открытие.

Используйте фен, термовоздуходувку или подготовьте iOpener и приложите его к нижнему краю iPhone примерно на одну минуту, чтобы размягчить клей под ним.

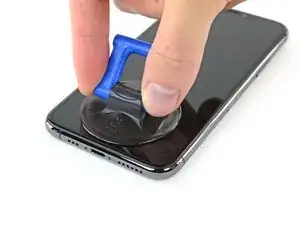

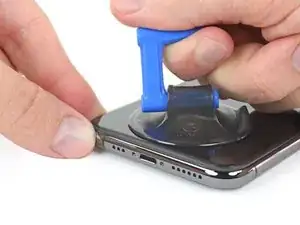

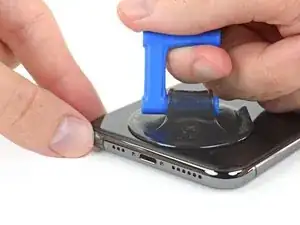

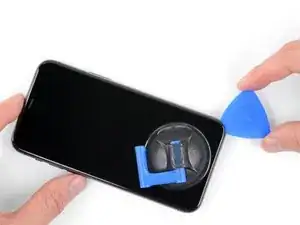

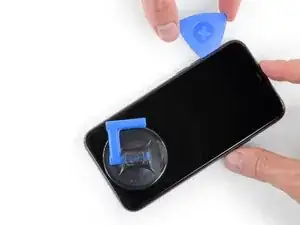

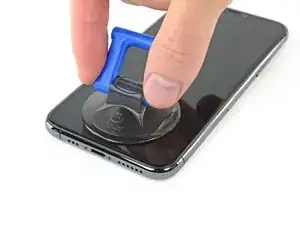

Если вы используете одиночную присоску‑ручку, прикрепите её к нижнему краю телефона, избегая округлой части стекла.

Поднимайте присоску с равномерным, постоянным усилием, чтобы создать небольшой зазор между передней панелью и задним корпусом.

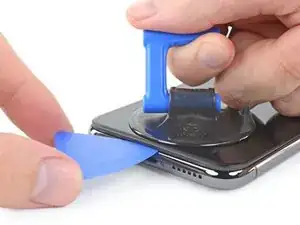

Вставьте открывающую лопатку в зазор под экраном и пластиковой рамкой, не под сам экран.

Герметичный клей, удерживающий дисплей на месте, очень прочен; создание этого начального зазора требует значительного усилия. Если вам трудно открыть зазор, примените больше нагрева и осторожно покачайте экран вверх-вниз, чтобы ослабить клей, пока не получится вставить инструмент.

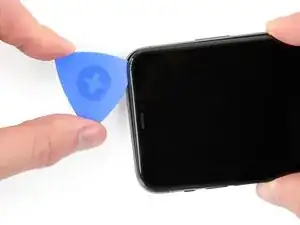

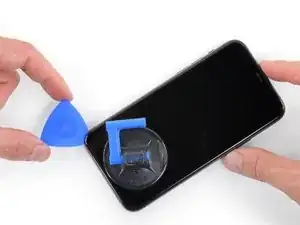

Проведите открывающую лопатку вокруг нижнего левого угла и вверх по левому краю iPhone, разрезая клей, удерживающий дисплей.

Не вставляйте лопатку глубже 3 мм, чтобы не повредить внутренние компоненты.

Вдоль правого края iPhone проходит деликатный кабель. Не вставляйте лопатку здесь, чтобы не повредить кабель.

Снова вставьте лопатку в нижний край iPhone и проведите ею вверх по правой стороне, продолжая отсоединять клей.

Не вставляйте лопатку глубже 3 мм, чтобы не повредить кабели дисплея.

Верхний край дисплея закреплён как клеем, так и защёлками.

Осторожно потяните правый край дисплея чуть-чуть вниз (в направлении разъёма Lightning).

Вставьте лопатку в верхний правый угол телефона.

Продолжайте опускать дисплей (в направлении разъёма Lightning) по необходимости, чтобы создать зазор, достаточный для лопатки.

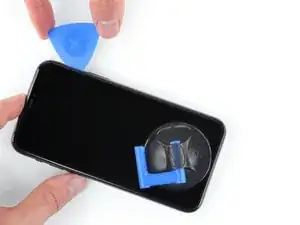

Проведите лопатку в верхний левый угол и отрежьте оставшийся клей, закрепляющий дисплей.

Не вставляйте лопатку глубже 3 мм, чтобы не повредить датчики на передней панели.

Потяните за небольшой выступ на присоске, чтобы снять её с передней панели.

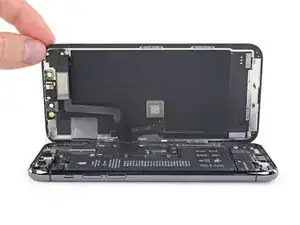

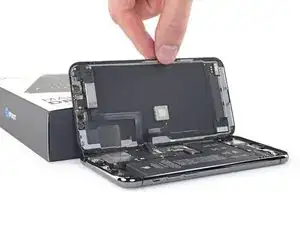

Откройте iPhone, откинув дисплей вверх с левой стороны, как обложку книги.

Не пытайтесь полностью отсоединять дисплей — несколько хрупких ленточных кабелей всё ещё подключены к плате.

Подоприте дисплей о что-нибудь, чтобы он оставался в поднятом положении во время работы с телефоном.

При сборке уложите дисплей на место, совместите защёлки по верхнему краю и аккуратно прижмите верхний край, затем защёлкните остальную часть дисплея. Если он не защёлкивается легко, проверьте состояние защёлок по периметру дисплея и убедитесь, что они не погнуты.

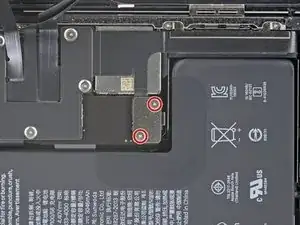

Удалите два винта Y000 длиной 1,3 мм, фиксирующие кронштейн крышки аккумулятора.

На протяжении всего ремонта отслеживайте каждый винт и возвращайте его на то же место, чтобы не повредить iPhone.

При повторной сборке это хорошее место, чтобы включить iPhone и проверить все функции перед тем, как герметично закрепить дисплей. Обязательно полностью выключите iPhone перед продолжением работ.

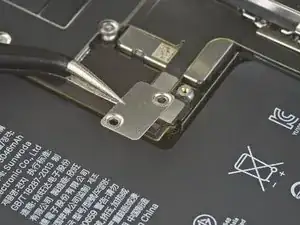

Снимите кронштейн.

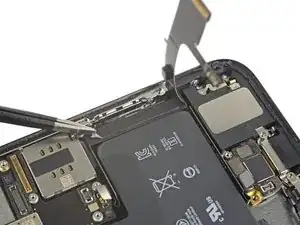

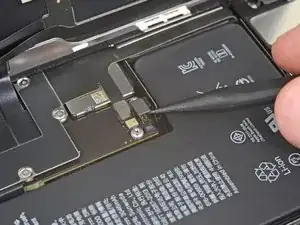

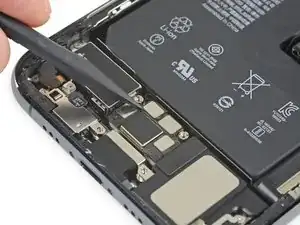

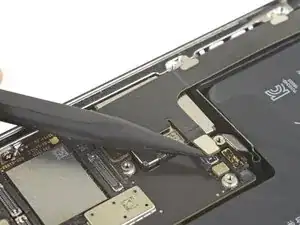

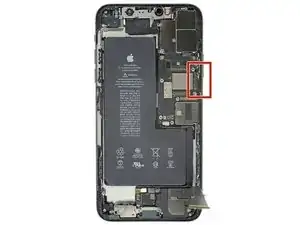

Используйте лопатку или чистый ноготь, чтобы приподнять разъём питания аккумулятора от его гнезда на плате.

Старайтесь не повредить чёрную силиконовую прокладку вокруг этого и других разъёмов платы. Эти прокладки обеспечивают дополнительную защиту от проникновения воды и пыли.

Немного отогните разъём от платы, чтобы он случайно не коснулся гнезда и не подал питание на телефон во время ремонта.

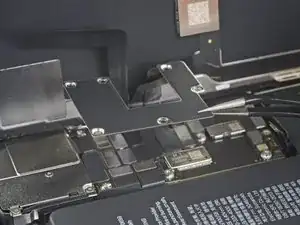

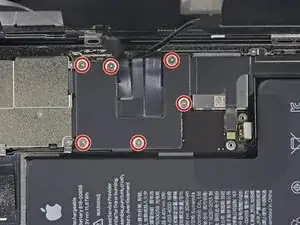

Используйте отвёртку Y000, чтобы удалить шесть винтов длиной 1,3 мм, фиксирующих кронштейн крышки платы.

Снимите кронштейн.

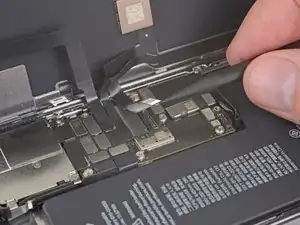

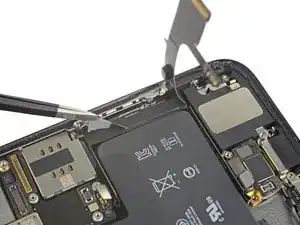

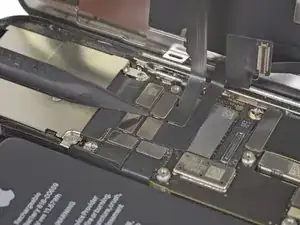

Используйте лопатку или ноготь, чтобы отключить разъём кабеля OLED-панели.

Чтобы снова присоединить такие защёлкивающиеся разъёмы, аккуратно совместите и нажмите на одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте посередине. Если разъём совмещён неправильно, контакты могут согнуться, что приведёт к необратимому повреждению.

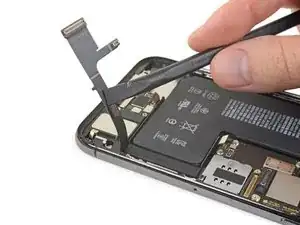

Используйте лопатку или ноготь, чтобы отключить разъём кабеля переднего сенсорного модуля.

Используйте лопатку или ноготь, чтобы отключить разъём кабеля дигитайзера.

Если после ремонта часть экрана не реагирует на прикосновения, отключите питание и затем переподключите этот разъём, убедившись, что он полностью защёлкнулся и в гнезде нет пыли или других препятствий.

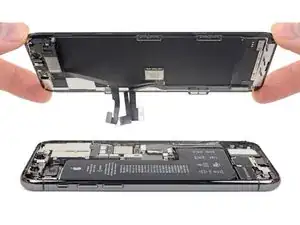

Снимите блок дисплея.

При сборке приостановитесь на этом этапе, если хотите заменить влагозащитный клей по краям дисплея.

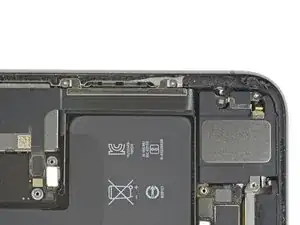

Используйте отвертку Y000, чтобы выкрутить четыре винта 1,5 мм, крепящие крышку нижнего разъема батареи.

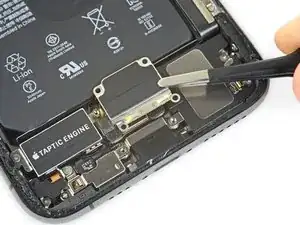

Снимите крышку нижнего разъема батареи.

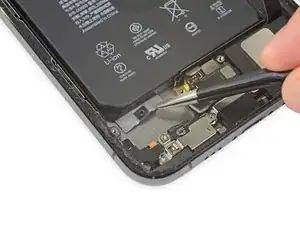

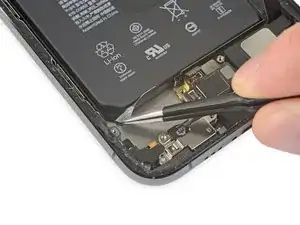

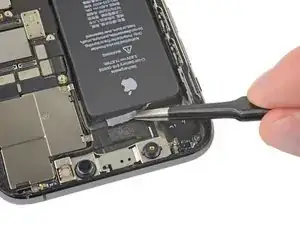

Используйте лопатку, чтобы отсоединить гибкий кабель нижней батареи, поддевая его строго вверх из разъёма.

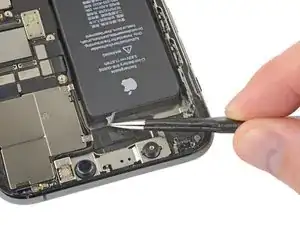

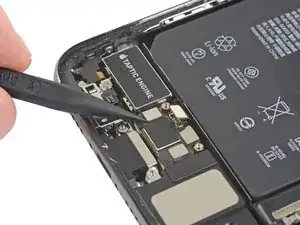

Используйте лопатку, чтобы отсоединить гибкий кабель Taptic Engine, поддевая его строго вверх из разъёма.

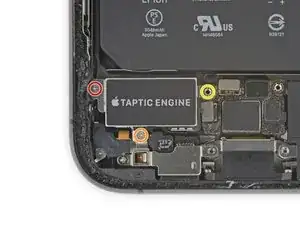

Удалите три винта, крепящие Taptic Engine:

Один винт Y000 длиной 1,9 мм

Один винт Y000 длиной 1,4 мм

Один стоечный винт длиной 4,1 мм

Стоечные винты лучше всего удалять с помощью отвертки или биты для стоечных винтов.

В экстренном случае можно использовать маленькую плоскую отвертку — но будьте особенно осторожны, чтобы она не соскользнула и не повредила соседние компоненты.

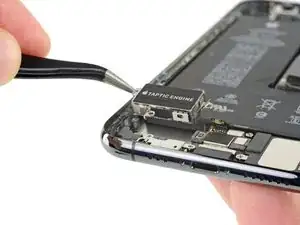

Снимите Taptic Engine.

Используйте отвертку Y000, чтобы выкрутить два винта 1,4 мм, крепящие кронштейн гибкого кабеля Lightning.

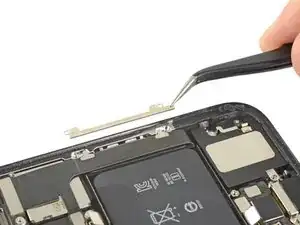

Снимите кронштейн гибкого кабеля.

Подденьте, чтобы отсоединить оба разъёма гибкого кабеля Lightning от платы логики.

Осторожно приподнимите гибкий кабель Lightning и слегка отогните его в сторону нижнего края iPhone для лучшего доступа к батарее под ним.

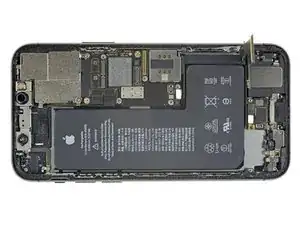

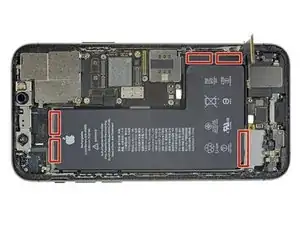

Батарея прикреплена к задней части корпуса тремя кусками растягивающегося клея — одним возле нижнего края батареи, одним возле верхнего и одним справа.

Каждый кусок клея имеет одну или две чёрные вытягивающиеся ленты на конце, которые слабо приклеены к боковым кромкам батареи.

В следующих шагах вы будете тянуть каждую ленту, чтобы постепенно растянуть клей под батареей. Эти клеи работают по принципу «командной полосы» — при растяжении они теряют адгезию, поэтому батарею можно легко снять.

Если полосы порвутся, не паникуйте! Они не всегда работают идеально. Читайте дальше советы по удалению сломанных полос.

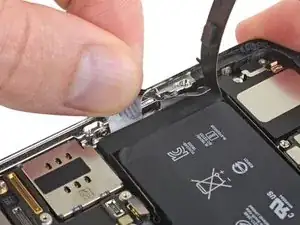

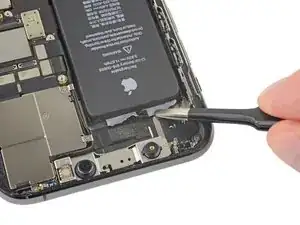

Отделите первую вытягивающуюся ленту от нижнего края батареи, отгибая её вниз.

Не протыкайте батарею острыми инструментами. Проколотая батарея может протечь опасными химикатами или загореться.

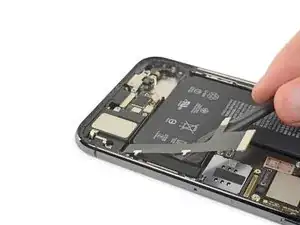

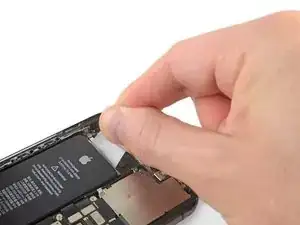

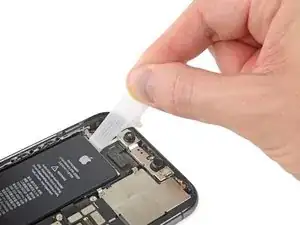

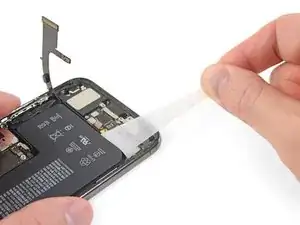

Возьмитесь за ленту пальцами и медленно тяните её от батареи в направлении нижней части iPhone.

Тяните достаточно сильно, чтобы сохранить натяжение на полоске, но не насильно. Дайте ей время растянуться и отклеиться из-под батареи.

Не нажимайте на батарею. Держите iPhone крепко за боковые стороны.

Держите полоску ровной и без складок. Старайтесь тянуть равномерно по всей длине полоски, а не в середине или с одной стороны.

Тяните под небольшим углом, чтобы полоска не зацепилась за край батареи.

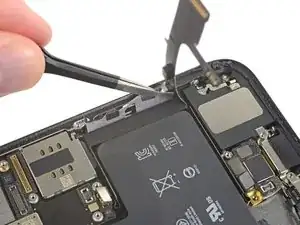

Если клейкая лента порвётся, постарайтесь достать её пальцами или тупыми пинцетами и продолжите тянуть — но не поддёвайте батарею снизу.

Если какие-либо полосы оторвутся под батареей и их нельзя будет извлечь, попытайтесь удалить остальные полосы, а затем следуйте инструкциям ниже.

Верхние вытягивающиеся ленты лежат очень близко к датчикам Face ID. При повреждении Face ID может быть восстановлен только в сервисе Apple, поэтому работайте осторожно. Не касайтесь линз пальцами.

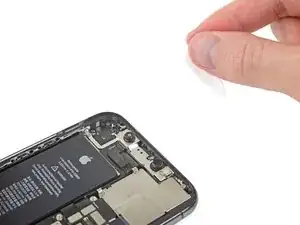

Отделите верхние вытягивающиеся ленты от верхнего края батареи, отгибая их вниз.

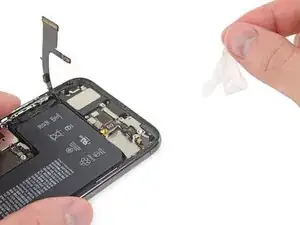

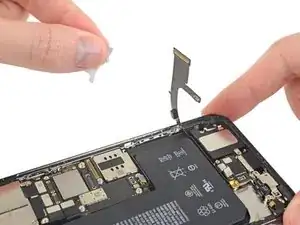

Возьмите обе ленты одновременно и медленно тяните, чтобы растянуть клей от батареи в направлении верхней части iPhone.

Действуйте так же, как с предыдущей лентой: не нажимайте на батарею, держите полоски ровными и тяните под небольшим углом.

Если клейкая лента порвётся, постарайтесь достать её пальцами или тупыми пинцетами и продолжите тянуть — но не поддёвайте батарею снизу.

Если клей порвётся под батареей и его нельзя будет извлечь, продолжайте к следующему шагу.

Отделите остальные две вытягивающиеся ленты от правого края батареи, отгибая их вверх.

Используя ту же процедуру, что и раньше, одновременно потяните обе вкладки, чтобы растянуть и снять оставшуюся клеящую полоску, удерживающую аккумулятор на месте. Старайтесь не зацепить клей за край iPhone.

Будьте осторожны, чтобы аккумулятор не вылетел из iPhone при извлечении последней клеящей полоски.

Если вы успешно сняли все клеящие полоски, пропустите следующий шаг.

В противном случае, продолжайте со следующим шагом ниже.

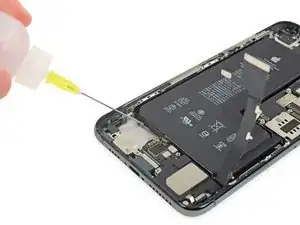

Если у вас по-прежнему возникают трудности с извлечением аккумулятора, нанесите несколько капель изопропилового спирта высокой концентрации (более 90%) под край аккумулятора в области повреждённой клеящей полоски(ок).

Подождите около одной минуты, чтобы раствор спирта ослабил клей.

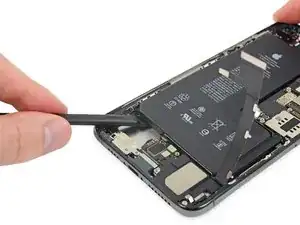

Используйте плоский конец лопатки, чтобы аккуратно приподнять аккумулятор.

Не пытайтесь силой поддеть аккумулятор. При необходимости добавьте ещё несколько капель спирта, чтобы дополнительно ослабить клей. Никогда не деформируйте и не пробивайте аккумулятор инструментом для поддевания.

Снимите аккумулятор.

Если в телефоне остался раствор спирта, аккуратно протрите его или дайте высохнуть на воздухе перед установкой нового аккумулятора.

Перед приклейкой нового аккумулятора временно подключите разъём аккумулятора к гнезду на материнской плате. Это гарантирует правильное расположение аккумулятора в гнезде.

Приклейте аккумулятор, затем отключите его и продолжайте сборку устройства.

Если в комплекте с новым аккумулятором не были установлены клеящие полоски, обратитесь к данному руководству для информации о замене клея.

После сборки выполните принудительную перезагрузку. Это может предотвратить ряд проблем и упростить поиск неполадок.
