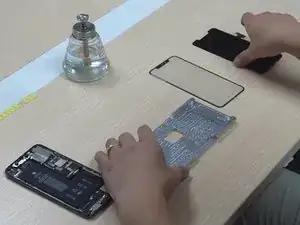

Замена стекла экрана iPhone 11 Pro Max

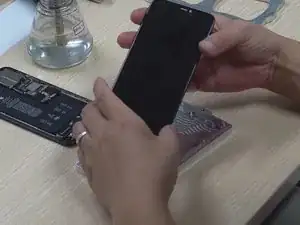

Разогрейте экран на нагревательной платформе. Обратите внимание: температура платформы должна быть 90℃.

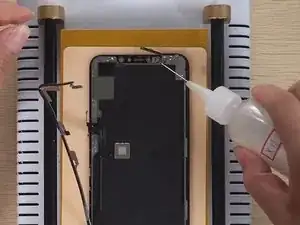

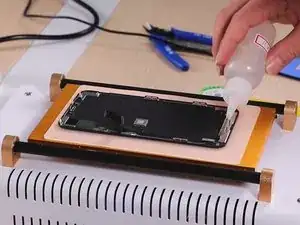

Сначала нанесите специализированный растворитель клея XII в зазор между рамкой и OLED.

Затем соскребите холодный клей у основания положения гибкого кабеля рамки пластиковым лезвием.

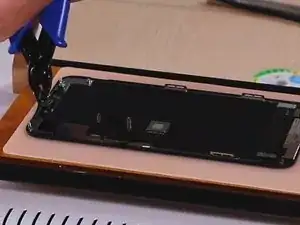

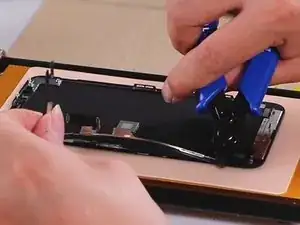

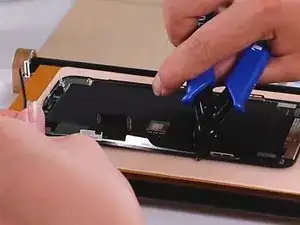

Когда подготовка завершена, отрежьте кронштейн вокруг выреза кусачками для резки.

Далее приступаем к снятию рамки. Для этой операции есть два совета, которым следует уделить внимание.

Первый: контролируйте силу при снятии кронштейна. При вытягивании кронштейна эффективнее нажимать его вниз.

Второй: если кронштейн трудно снять, можно нанести немного растворителя клея XII на пластиковое лезвие и вставить его в зазор, чтобы соскрести внутренний холодный клей. Но нельзя наносить слишком много растворителя на область гибкого кабеля и микросхемы.

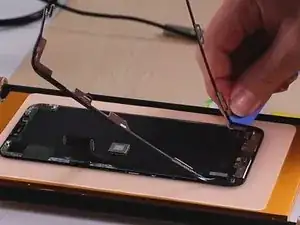

При снятии рамки сначала снимите одну сторону и остановитесь у места гибкого кабеля. Затем снимите другую сторону и также остановитесь у места гибкого кабеля.

Далее — ключевой момент снятия рамки в области гибкого кабеля. Здесь также есть два предостережения.

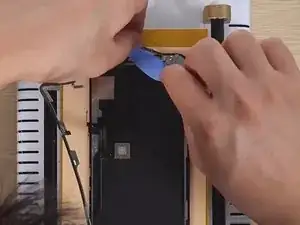

Первое: пластиковое лезвие должно вводиться с правой стороны экрана, где расположена микросхема дисплея, и затем с его помощью соскребайте внутренний холодный клей.

Второе: когда пластиковое лезвие доходит до другого конца гибкого кабеля сенсора, используйте мягкое пластиковое лезвие и наклоните его, чтобы сдвигать вперед-назад.

Далее — финальная часть этого шага. При отсоединении рамки в нижней части используйте обе руки, чтобы параллельно вытянуть приклеенную рамку. Движение рук: захватите рамку, аккуратно приподнимите и затем опустите её вниз.

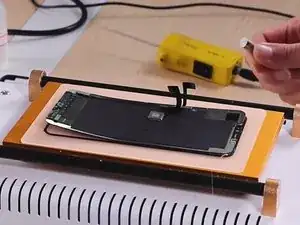

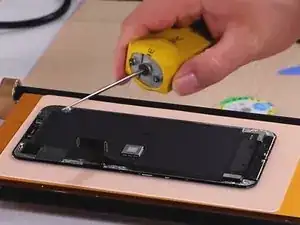

Затем удалите остатки клея с помощью устройства для удаления клея.

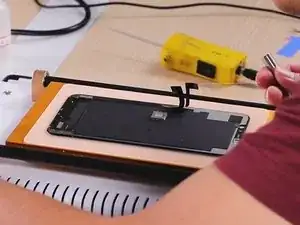

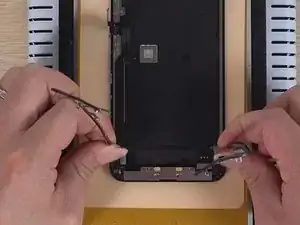

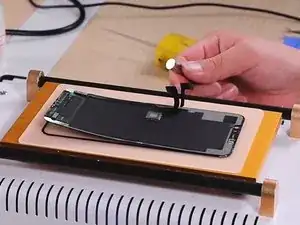

На этом этапе есть три совета. Во‑первых, стальная режущая нить должна вводиться со стороны гибких кабелей.

Во‑вторых, тяните нить с равномерной силой. Если с одной стороны нить не идет, можно изменить направление — вправо или по центру экрана.

В‑третьих, если при тянущей нити встречаются остатки клея, их можно соскрести и продолжить работу.

На этом этапе нанесите слой растворителя клея 8333 на клей OCA и подождите 30 секунд.

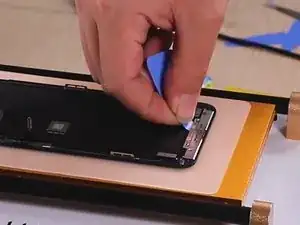

Затем оторвите его одной рукой. Будьте осторожны с прикладываемой силой, чтобы не повредить OLED‑экран.

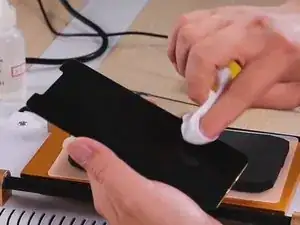

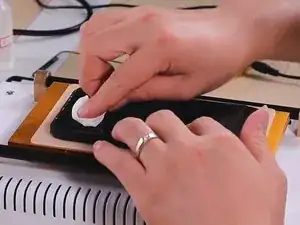

После удаления клея очистите экран белым маслом. Здесь тоже два совета: аккуратнее обращайтесь с золотым контактным дорожками сенсора по краю экрана и бережно проводите безворсовой салфеткой.

Слишком сильное давление может повредить шлейф сенсора и сделать сенсор неработоспособным.

Также при очистке области гибких кабелей действуйте мягко и не используйте слишком много белого масла.

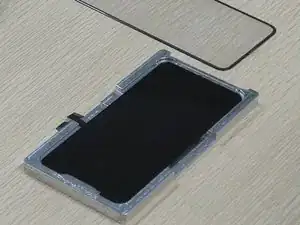

Для этой части заранее подготовьте специализированную позиционирующую матрицу для iPhone 11 Pro Max.

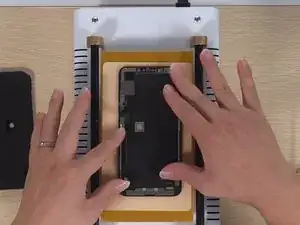

Поместите ЖК‑панель в матрицу так, чтобы она не смещалась, и удалите пыль с ЖК‑панели. Обратите внимание на положение гибких кабелей.

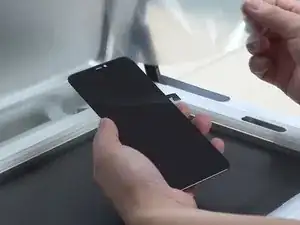

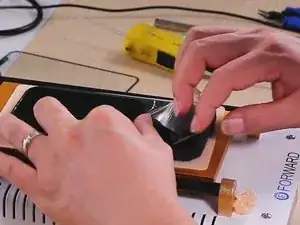

Когда всё готово, извлеките стекло с OCA и снимите защитную пленку OCA при помощи клеевой ленты для снятия.

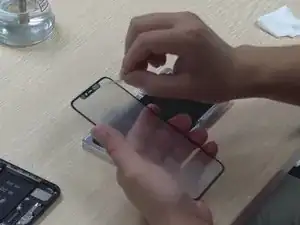

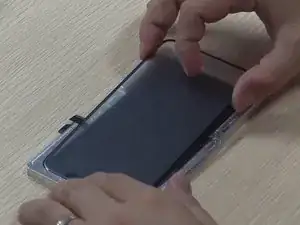

Далее совместите стекло с ЖК‑панелью и прикрепите его в правильное положение на ЖК‑панели.

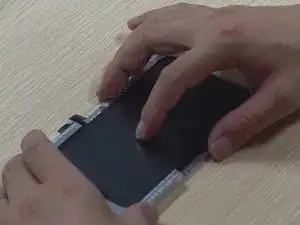

Затем нажмите на центр стекла одной рукой и аккуратно подгоните его к ЖК‑панели.

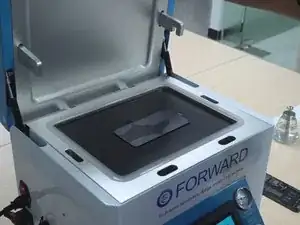

Наконец, поместите предварительно собранный ЖК‑модуль на черный антистатический коврик и поместите его в ламинационную машину CEO-2+ для ламинирования и удаления пузырей.

Убедитесь, что гибкий кабель находится вне ЖК‑панели при укладке её на коврик.

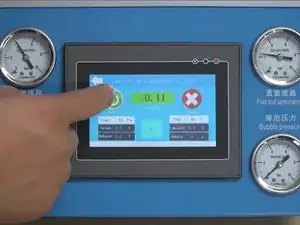

Затем установите время и нажмите кнопку «START». Время вакуума — 20 с, время ламинации — 15 с, время удаления пузырей — 180 с.

После этого протестируйте отображение и работу сенсора экрана.

Не останавливаемся на достигнутом. Сначала поместите новую рамку в защитную пресс‑матрицу.

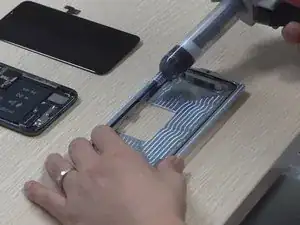

Второе: нанесите клей для рамки вокруг кронштейна после его фиксации.

Третье: установите наклеенный ЖК‑модуль в рамку. Деталь: вставляйте ЖК‑панель со стороны положения гибкого кабеля.

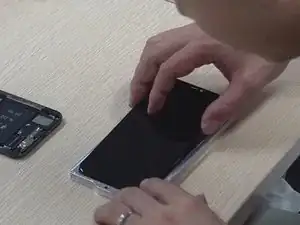

Четвертое: после установки сильно прижмите вокруг экрана рукой, чтобы убедиться, что ЖК‑панель полностью оказалась внутри корпуса.

Пятое: закройте защитную пресс‑матрицу и оставьте на 30 минут.

Время вышло. Извлеките экран после высыхания клея и очистите экран.

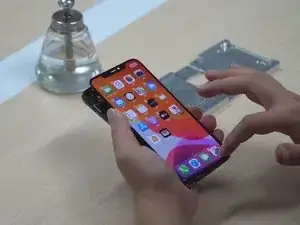

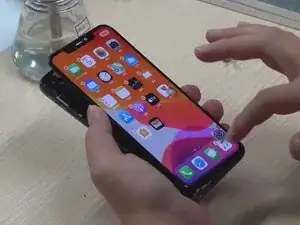

В завершение проверьте дисплей и сенсорную часть экрана. Если проблем нет, процесс восстановления завершён.

Надеемся, что этот учебник был вам полезен.
