iPhone 11 Pro Max — идентификация разъёмов
Пытаетесь найти неисправную деталь, о которой нигде не указано название? Хотите подтвердить гипотезу или перепроверить предположение? Этот справочник по разъёмам поможет.

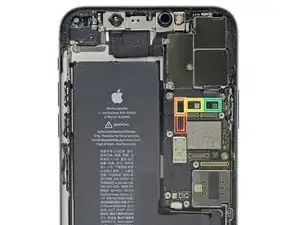

Шаг 1

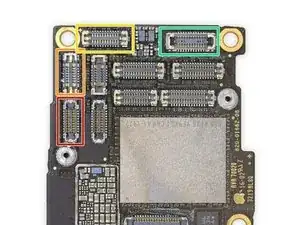

Верхний разъём гибкого кабеля батареи
Разъём гибкого кабеля сотовой антенны
Разъём гибкого кабеля док‑сборки. Для подробностей о комплектующих смотрите Шаг 4.
Разъём гибкого кабеля дисплея
Разъём гибкого кабеля приёмного динамика и фронтальных датчиков
Разъём гибкого кабеля сенсорного стекла (оцифровщика)
Шаг 2
Разъём гибкого кабеля инфракрасной камеры
Разъём гибкого кабеля проектора точек
Разъём гибкого кабеля основной широкоугольной задней камеры
Разъём гибкого кабеля телеобъектива задней камеры
Шаг 3
Разъём гибкого кабеля фронтальной камеры
Разъём гибкого кабеля заднего микрофона, кнопки питания, вспышки и различных антенн
Разъём гибкого кабеля сверхширокоугольной задней камеры
Дополнительный разъём гибкого кабеля антенны
Шаг 4
Разъём гибкого кабеля тактильного двигателя
Нижний разъём гибкого кабеля батареи
Разъём гибкого кабеля беспроводной зарядки и кнопок громкости
Разъём гибкого кабеля громкоговорителя
Перевод руководства с ifixit.com
