Замена экрана iPhone 11 Pro

Перед началом разрядите аккумулятор iPhone ниже 25%. Заряженная литий‑ионная батарея может загореться и/или взорваться при случайном проколе.

Перед разборкой выключите iPhone.

Снимите два 6,7‑мм пенталобных винта на нижнем торце iPhone.

Открытие дисплея нарушит водостойкие уплотнения iPhone. Подготовьте заменные уплотнения до выполнения этого шага или избегайте воздействия жидкости, если вы собираетесь собрать iPhone обратно без замены уплотнений.

Если засовывать медиатор слишком глубоко, он может повредить устройство. Выполните этот шаг, чтобы разметить медиатор и избежать повреждений.

Отмерьте 3 мм от кончика и отметьте медиатор перманентным маркером.

Можно также отметить другие углы медиатора разными размерами.

Альтернативно приклейте монету скотчем к медиатору в 3 мм от кончика.

Apple продаёт инструмент Adhesive Cutter для безопасной резки клея дисплея в их магазине Self Repair.

Если экран iPhone треснул, заклейте стекло, чтобы удержать дальнейшее разрушение и предотвратить травмы при ремонте.

Наложите перекрывающиеся полосы прозрачного упаковочного скотча на экран iPhone, пока вся передняя панель не будет покрыта.

Наденьте защитные очки, чтобы защитить глаза от осколков стекла, которые могут оторваться во время ремонта.

Если присоска не прилипает на следующих шагах, сложите прочную ленту (например, клейкую ленту) в ручку и поднимите экран с её помощью.

Если ничего не помогает, можно приклеить присоску к экрану супер‑клеем.

Следующие три шага показывают Anti‑Clamp — инструмент, который мы разработали, чтобы облегчить процедуру открытия. Если вы не используете Anti‑Clamp, пропустите три шага ниже для альтернативного метода.

Для полного руководства по использованию Anti‑Clamp ознакомьтесь с этим руководством.

Оттяните синюю рукоятку назад, чтобы разблокировать рычаги Anti‑Clamp.

Наденьте рычаги на левый или правый край iPhone.

Расположите присоски близко к нижнему краю iPhone — одну спереди и одну сзади.

Сожмите присоски вместе, чтобы создать вакуум в нужной области.

Если поверхность iPhone слишком скользкая и Anti‑Clamp не держится, можно использовать скотч для улучшения сцепления.

Потяните синюю рукоятку вперёд, чтобы зафиксировать рычаги.

Поверните рукоятку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начнут соскальзывать, немного ослабьте присоски и выровняйте рычаги.

Разогрейте iOpener и протяните его через рычаги Anti‑Clamp.

Также можно использовать фен, тепловую пушку или жарочную плиту — но сильный нагрев может повредить дисплей и/или внутренний аккумулятор, поэтому действуйте осторожно.

Сложите iOpener так, чтобы он лежал на нижнем крае iPhone.

Подождите минуту, чтобы клей успел размягчиться и образовался зазор для открытия.

Вставьте медиатор в образовавшийся зазор между экраном и пластиковой рамкой, не под сам экран.

Если Anti‑Clamp не создал достаточного зазора, дополнительно разогрейте область и поверните рукоятку на четверть оборота.

Не проворачивайте более чем на четверть оборота за раз и ждите одну минуту между поворотами. Пусть Anti‑Clamp и время выполнят работу за вас.

Пропустите три следующих шага.

Нагрев нижнего края iPhone помогает размягчить клей, фиксирующий дисплей, что облегчает открытие.

Используйте фен, тепловую пушку или подготовьте iOpener и приложите его к нижнему краю iPhone примерно на минуту, чтобы размягчить клей под ним.

Если вы используете одиночную присоску, прикрепите её к нижнему краю телефона, избегая изогнутой части стекла.

Поднимите присоску с ровным, постоянным усилием, чтобы создать небольшой зазор между передней панелью и задним корпусом.

Вставьте медиатор для открытия в зазор под экраном и пластиковой рамкой, не под сам экран.

Герметичный клей, удерживающий дисплей, очень прочен; создание этого начального зазора требует значительной силы. Если вам трудно открыть зазор, примените больше нагрева и аккуратно покачайте экран вверх-вниз, чтобы ослабить клей, пока не получится достаточно места для вставки инструмента.

Проведите медиатором вокруг нижнего левого угла и вверх по левому краю iPhone, разрезая клей, удерживающий дисплей.

Не вставляйте медиатор более чем на 3 мм, иначе вы можете повредить внутренние компоненты.

Вдоль правого края iPhone проходит деликатный кабель. Не вставляйте медиатор здесь, чтобы не повредить кабель.

Снова вставьте медиатор в нижний край iPhone и проведите им вверх по правой стороне, продолжая отделять клей.

Не вставляйте медиатор более чем на 3 мм, иначе вы можете повредить шлейфы дисплея.

Верхний край дисплея зафиксирован как клеем, так и защёлками.

Осторожно потяните правый край дисплея немного вниз (в направлении разъёма Lightning).

Вставьте медиатор в верхний правый угол телефона.

Продолжайте опускать дисплей (в направлении разъёма Lightning), при необходимости создавая зазор, достаточный для медиатора.

Проведите медиатором к верхнему левому углу и разрежьте остатки клея, удерживающего дисплей.

Не вставляйте медиатор более чем на 3 мм, иначе вы можете повредить блок датчиков передней панели.

Потяните за маленький выступ на присоске, чтобы снять её с передней панели.

Откройте iPhone, откинув дисплей вверх с левой стороны, как обложку книги.

Не пытайтесь полностью отделить дисплей — несколько хрупких ленточных кабелей всё ещё соединяют его с платой логики.

Подпирайте дисплей о чью-либо или что-либо, чтобы он оставался в приподнятом положении, пока вы работаете с телефоном.

При сборке положите дисплей на место, выровняйте защёлки вдоль верхнего края и аккуратно нажмите на верхний край, затем защёлкните остальную часть дисплея. Если он не защёлкивается легко, проверьте состояние защёлок по периметру дисплея и убедитесь, что они не погнуты.

Удалите два винта Y000 длиной 1,3 мм, фиксирующие кронштейн крышки аккумулятора.

В ходе этой починки следите за каждым винтом и обязательно возвращайте его на то же место, чтобы не повредить iPhone.

При сборке это хорошее место, чтобы включить iPhone и проверить все функции перед закрытием дисплея. Обязательно полностью выключите iPhone перед продолжением работы.

Снимите кронштейн.

Используйте лопатку или чистый ноготь, чтобы отжать разъём аккумулятора от его гнезда на плате логики.

Старайтесь не повредить чёрное силиконовое уплотнение вокруг этого и других соединений платы. Эти уплотнения обеспечивают дополнительную защиту от проникновения воды и пыли.

Слегка отогните разъём от платы логики, чтобы он случайно не контактовал с гнездом и не подавал питание на телефон во время ремонта.

Используйте отвёртку Y000, чтобы удалить шесть винтов длиной 1,3 мм, фиксирующих кронштейн крышки платы логики.

Снимите кронштейн.

Используйте лопатку или ноготь, чтобы отсоединить разъём кабеля OLED-панели.

Чтобы повторно подключить такие защёлкивающиеся разъёмы, аккуратно совместите и нажмите на одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте по центру. Если разъём смещён, контакты могут погнуться, что приведёт к необратимому повреждению.

Используйте лопатку или ноготь, чтобы отсоединить разъём кабеля модуля передних датчиков.

Используйте лопатку или ноготь, чтобы отсоединить разъём кабеля дигитайзера.

Если после ремонта часть экрана не реагирует на прикосновения, отключите аккумулятор и затем снова установите этот разъём, убедившись, что он полностью защёлкнулся и в гнезде нет пыли или других препятствий.

Снимите блок дисплея.

При обратной сборке сделайте паузу здесь, если Вы хотите заменить водонепроницающий клей по краям дисплея.

Используйте отвертку Y000, чтобы выкрутить три винта, крепящие узел динамика/датчика к задней части дисплея:

Два винта 1,3 мм

Один винт 1,9 мм

Динамик трубки слегка приклеен на месте.

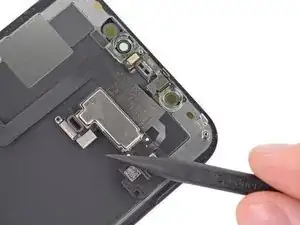

Используйте острые кончики лопатки, чтобы аккуратно поддеть верхний край динамика.

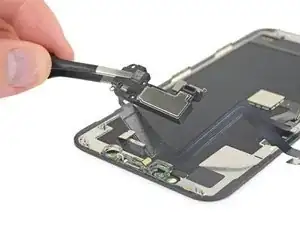

Переверните сборку динамика — вниз и от верхнего края дисплея.

Динамик остаётся подключён через очень тонкий шлейф. Осторожно, чтобы не натянуть и не повредить кабель.

Используйте фен или тепловую пушку либо подготовьте iOpener и нанесите тепло на верхнюю переднюю часть дисплея в течение 1–2 минут, чтобы размягчить клей, удерживающий датчики.

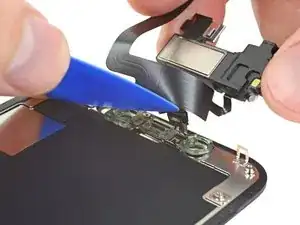

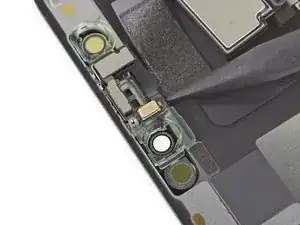

Используйте острый кончик лопатки, чтобы приподнять и отделить микрофон от его выемки в передней панели.

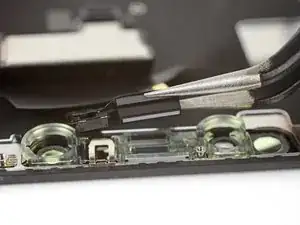

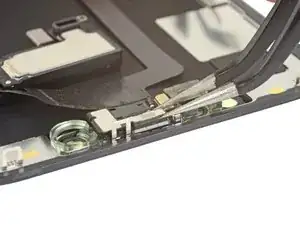

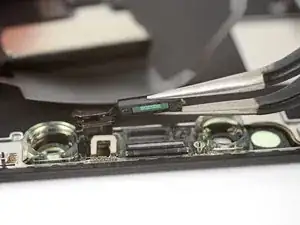

Используйте пинцет, чтобы покачивая, приподнять датчик окружающего освещения и вынуть его из выемки в дисплее.

Если датчик не выходит спустя несколько секунд, примените больше тепла и попробуйте снова.

Датчик остаётся подключён к остальной части модуля очень тонким гибким кабелем. Осторожно, чтобы не натянуть и не повредить кабель.

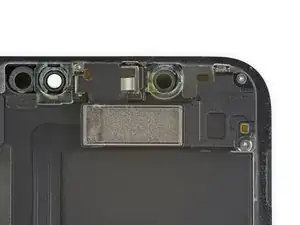

Если Вы успешно извлекли весь датчик окружающего освещения, как показано на первой фотографии, переходите к следующему шагу ниже.

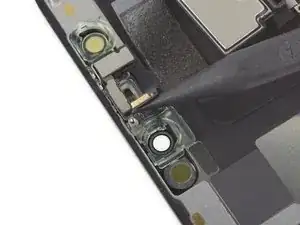

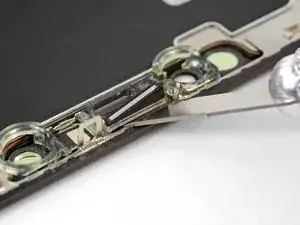

Если белая рассеивающая полоска оторвалась и осталась в дисплее, как на второй фотографии, Вам нужно аккуратно поддеть её вдоль верхнего края тонким лезвием или инструментом для поддевания. Предварительное повторное нагревание может упростить задачу.

При обратной сборке установите рассеивающую полоску в дисплей первой, убедившись, что она ориентирована в правильную сторону (передняя сторона показана на первом изображении, задняя сторона — на третьем).

Затем положите датчик освещённости на рассеивающую полоску. Вам потребуется удерживать датчик в положении при установке винтов, крепящих узел динамика/датчика. После затяжки винтов датчик зафиксируется и будет работать нормально.

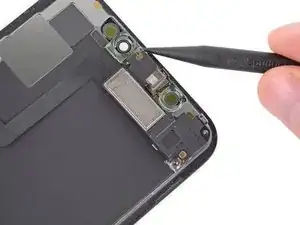

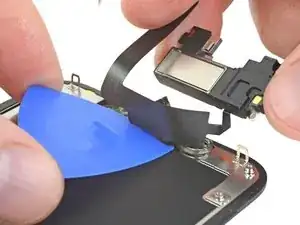

Работая слева направо, просуньте медиатор под гибкий кабель и под модуль датчика приближения и подсветки.

Аккуратно покачайте и приподнимите, чтобы отделить модуль от его выемки в передней панели.

Удобно приподнять и удерживать динамик в стороне для доступа. Просто будьте осторожны, чтобы не тянуть за тонкий гибкий кабель во время работы.

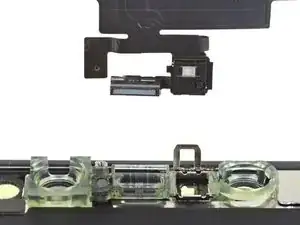

Снимите узел динамика трубки и передней панели датчиков.

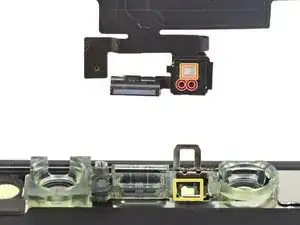

При обратной сборке проверьте положение чёрного пластикового модуля, содержащего эти компоненты:

Датчик приближения

Подсветка

Модуль должен быть установлен так, чтобы эти компоненты не были закрыты клеем.
