Замена экрана и рамы Samsung Galaxy Z Flip 3

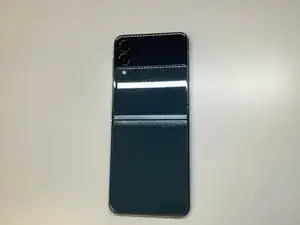

Отключите все кабели и полностью выключите телефон.

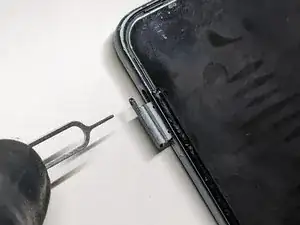

Вставьте инструмент для извлечения SIM-карты, биту или прямую скрепку в отверстие лотка SIM-карты на верхнем левом крае телефона.

Нажмите на инструмент в отверстие лотка SIM-карты, чтобы извлечь его и удалить.

Разогрейте заднюю сторону с помощью доступных инструментов. Лучше всего подойдут обогреватель CPB, термофен или iOpener.

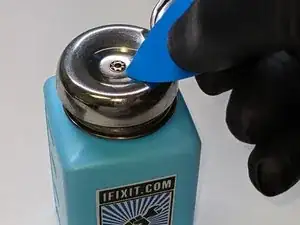

Не забудьте, что изопропиловый спирт крепостью более 90% не является проводником. Он облегчает большинство этапов этого ремонта.

Если клей нагрет и его можно оторвать, Вы можете начать открывать порты с помощью открывающей лопатки iFixit. Если нет, в следующем шаге есть другой способ проникнуть в клей с помощью лопатки.

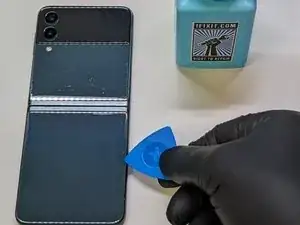

Я предпочитаю начинать с самого тонкого инструмента. Есть много вариантов. Инструменты Jimmy и iSesamo будут работать практически одинаково. Продолжайте использовать изопропиловый спирт, чтобы помочь.

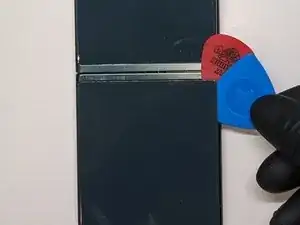

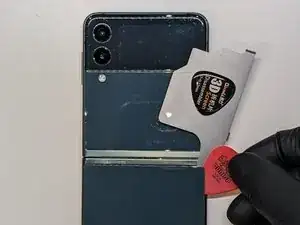

Я предпочитаю использовать набор тонких медиаторов. Лопатка Halberd будет работать практически так же. Я предпочитаю медиаторы, потому что могу использовать несколько, чтобы слегка приоткрывать углы, пока работаю, чтобы задняя часть не заклеивалась снова.

В конце используйте треугольные открывающие лопатки. Используйте эту лопатку с изопропиловым спиртом, чтобы открыть заднюю крышку. Не углубляйтесь слишком сильно при этом. Посмотрите на следующие шаги, чтобы увидеть, насколько толстая рама на фотографии. Не более 3 мм.

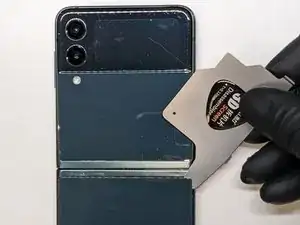

* ОЧЕНЬ ВАЖНО не использовать металлический инструмент для скребковых движений. Вы можете начать открытие с помощью металлического инструмента, но это всё. Все скрепления и открытие должны выполняться пластиковым инструментом, чтобы избежать царапин на задней крышке.

Проделайте те же шаги в верхней части, как мы сделали внизу.

Будьте осторожны вокруг камеры.

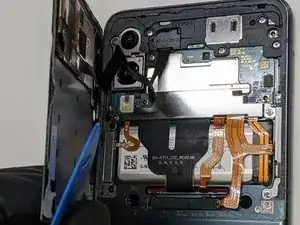

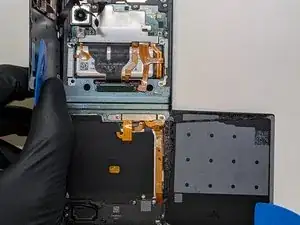

Откройте её, как книгу.

* Будьте очень осторожны с шлейфом. НЕ РВИТЕ ШЛЕЙФ, ПОКА ОТКРЫВАЕТЕ ЗАДНЮЮ КРЫШКУ!

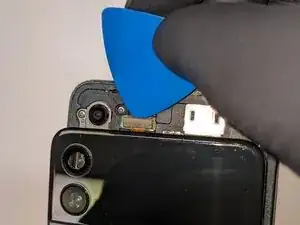

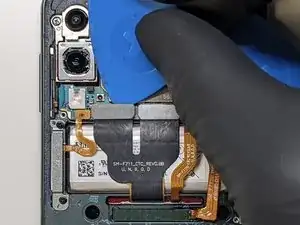

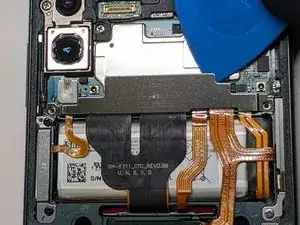

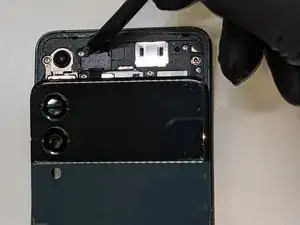

Используйте лопатку, чтобы снять пластиковую крышку разъёма.

Снова используйте треугольную лопатку, чтобы слегка освободить разъём, и теперь можете отложить верхнюю заднюю крышку.

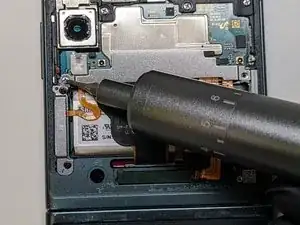

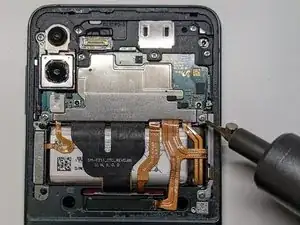

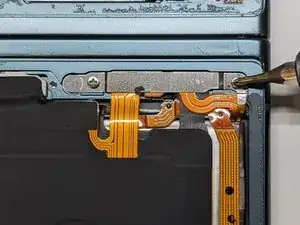

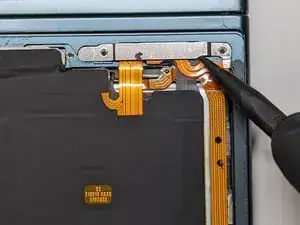

Используйте свою ручную или автоматизированную отвертку с насадкой PH000 (крестообразной), чтобы открутить эти два винта.

Снимите крышку разъёма.

Всегда сначала отключайте питание, а затем подключайте в последнюю очередь.

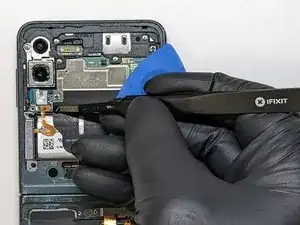

Затем используйте пинцет, чтобы поднять крышку термоизоляционного стикера.

СНАЧАЛА ПОДНИМИТЕ РАЗЪЁМ ПИТАНИЯ САМОГО ПРАВОГО!

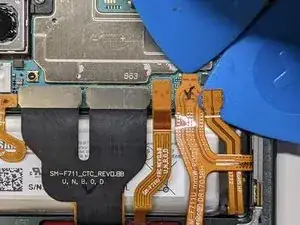

Затем освободите пять других разъёмов слева от разъёма питания.

Перейдите к нижней части телефона.

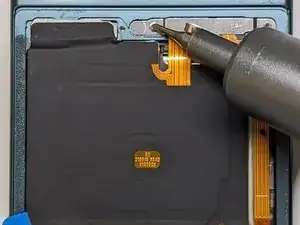

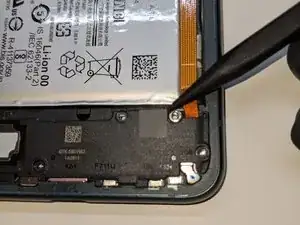

Открутите эти два винта.

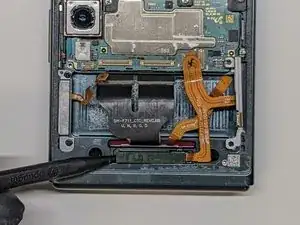

Снимите крышку с помощью лопатки.

Теперь отключите питание (разъём справа) к нижнему аккумулятору. Да, их два!

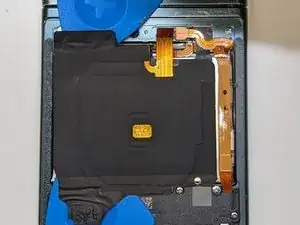

Снова используйте изопропиловый спирт на треугольных пластиковых лопатках, чтобы помочь убрать клей, удерживающий беспроводную зарядную подушку.

Отключите разъём беспроводной зарядной подушки и отложите его в сторону.

Уберите 5 винтов (4 серебряных и 1 чёрный).

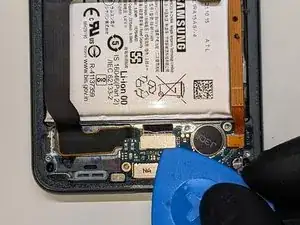

Здесь я нашёл место, чтобы вставить лопатку и приподнять нижний динамик.

Приподнимите под углом не менее 45 градусов, затем сможете вытащить сборку и отложить её в сторону.

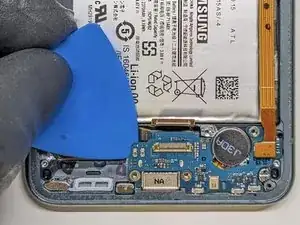

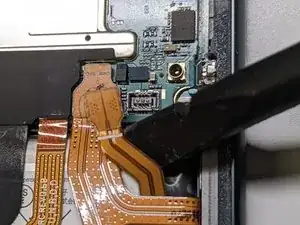

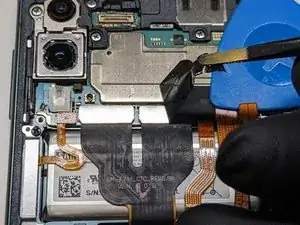

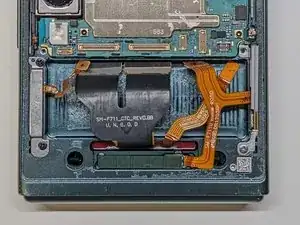

Используйте лопатку iFixit или лопатку, чтобы отсоединить эти два основных соединения.

После отключения двух основных соединений на плате-спутнике я использовал это открытие, чтобы приподнять её.

* ОЧЕНЬ ВАЖНО, при подъёме платы-спутника, помнить, что там всё ещё есть соединение сзади. Постарайтесь приподнять, затем переверните плату-спутник, чтобы получить доступ к этому последнему соединению. СМОТРИТЕ СЛЕДУЮЩИЙ ШАГ.

Теперь пора вернуть телефон на нагревательную мату. Если у вас есть iOpener, вы можете положить его на аккумуляторы. Необходимо нагревать не сторону экрана.

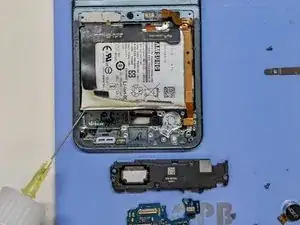

Обязательно используйте изопропиловый спирт на обоих аккумуляторах, пока они находятся на обогревателе.

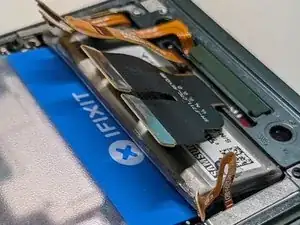

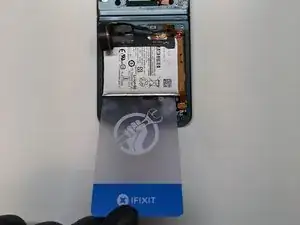

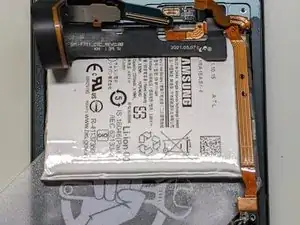

Используйте карточку для поддевания iFixit, чтобы найти место, в котором она поместится под аккумулятором, и приподнимите его после нескольких минут в ванной с теплом/изопропиловым спиртом.

При вытаскивании аккумулятора будьте осторожны, чтобы не зацепить кабели, и помните, что клей отклеивается гораздо легче, пока он все еще влажный от изопропилового спирта.

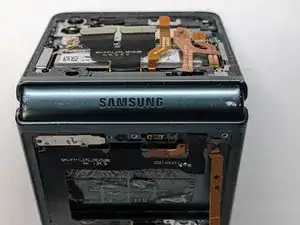

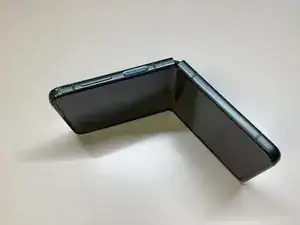

Теперь мы собираемся сложить и перевернуть телефон.

Мы воспользуемся ванной с изопропиловым спиртом/теплом, в которой он только что находился, и вытащим его так же, как нижний аккумулятор. На этот раз казалось проще вытаскивать его сверху.

Теперь, когда аккумулятор вытащен, мы можем сосредоточиться на извлечении одного винта в нижнем правом углу третьего изображения. Эта часть соединена с другой областью, поэтому будьте осторожны.

Подденьте острого края лопатки с левой стороны детали. Эта часть может также иметь клей под ней и может потребовать легкой ванной с изопропиловым спиртом.

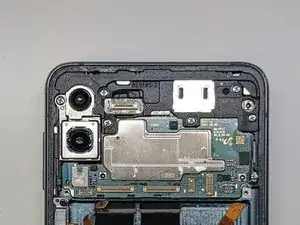

Следующие — это 6 серебряных винтов, удерживающих материнскую плату и пластиковую крышку.

Последним шагом является извлечение материнской платы. Здесь я выбрал поднять плату. Двигайтесь медленно и убедитесь, что нет сопротивления.

Этот последний шаг предназначен ДЛЯ ПОСЛЕ того, как вы завершите 15 шагов в обратном порядке.

Перед тем, как подключить разъем внешнего экрана, выполните этот шаг.

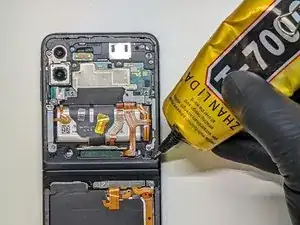

Добавьте T-7000 на все углы.

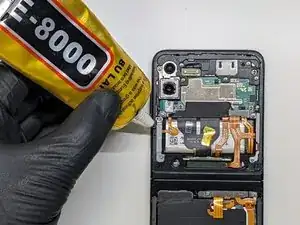

Добавьте E-8000 на все прямые поверхности.

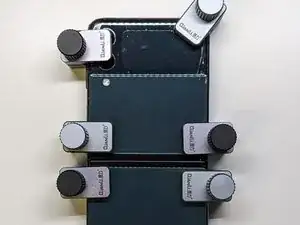

Индивидуальные зажимы работают лучше. Затягивайте их лишь на 1/4, возможно, на 1/2 оборота, как только почувствуете сопротивление. Подождите 15-20 минут. Уберите любые излишки вокруг краев с помощью изопропилового спирта, а затем поздравляю, вы закончили!
