Замена фронтальной камеры iPhone 4 (Verizon)

Перед началом разряжайте аккумулятор iPhone ниже 25%. Заряженный литий-ионный аккумулятор может загореться и/или взорваться при случайном проколе.

Выключите iPhone перед началом разборки.

Задняя крышка телефона может быть закреплена двумя винтами Phillips #000 или пентаболами Apple на 5 точек. Проверьте, какие у вас винты, и убедитесь, что у вас есть соответствующая отвёртка для их снятия.

Снимите два 3,6 мм винта Pentalobe или Phillips #000, расположенные рядом с разъёмом док-станции.

Подтолкните заднюю панель в направлении верхнего края iPhone.

Панель сместится примерно на 2 мм.

Сожмите заднюю панель пальцами и приподнимите её, чтобы отделить от iPhone. В качестве альтернативы используйте маленькую присоску.

Будьте осторожны, чтобы не повредить пластиковые защёлки, прикреплённые к задней панели.

Снимите единственный 1,5 мм винт Phillips, закрепляющий разъём аккумулятора на плате (если он установлен).

Используйте край пластикового инструмента для вскрытия, чтобы аккуратно приподнять разъём аккумулятора от его гнезда на плате.

Будьте крайне осторожны и поднимайте только разъём аккумулятора, а не гнездо на плате. Если вы поднимете гнездо, вы можете полностью его сломать.

Снимите металлическую скобу, закрывающую разъём антенны.

Вытяните выступающую прозрачную пластиковую бирку, чтобы оторвать аккумулятор от клея, прикрепляющего его к iPhone.

Если бирка порвётся до освобождения аккумулятора, нанесите несколько капель изопропилового спирта высокой концентрации (свыше 90%) под край аккумулятора. Подождите около минуты, чтобы раствор ослабил клей. Аккуратно подденьте лопатку под бирку аккумулятора, чтобы освободить клей.

Поддевание в других местах может привести к повреждениям. Не пытайтесь выковыривать аккумулятор силой. При необходимости нанесите ещё несколько капель спирта, чтобы дополнительно ослабить клей. Никогда не деформируйте и не прокалывайте аккумулятор вашим инструментом.

Если внутри телефона остался спиртовой раствор, тщательно протрите его или дайте высохнуть на воздухе перед установкой нового аккумулятора.

Снимите аккумулятор.

Если ваш запасной аккумулятор был в пластиковом чехле, снимите его перед установкой, потянув от шлейфа.

Перед сборкой очистите контактные металлические поверхности обезжиривателем, например Windex. Масла с пальцев могут вызывать помехи в беспроводной связи.

После сборки выполните жёсткую перезагрузку. Это может предотвратить несколько проблем и упростить поиск неисправностей.

Снимите два 1,8 мм винта Phillips, закрепляющие кабель разъёма док-станции на плате.

Снимите тонкую металлическую крышку кабеля разъёма док-станции.

Используйте край пластикового инструмента для вскрытия, чтобы приподнять кабель дока от его гнезда на плате.

Отделите кабель разъёма док-станции от клея, прикрепляющего его к плате и к боковой части корпуса динамика.

Снимите 1,6 мм винт Phillips, крепящий контакт давления к плате возле вибромотора.

Снимите контакт давления.

Используйте край пластикового инструмента для вскрытия, чтобы приподнять кабель сотовой антенны от его гнезда на плате.

Выведите кабель сотовой антенны из-под металлических защёлок, прикреплённых к плате.

При повторном подключении антенны ОЧЕНЬ важно, чтобы круглое гнездо на конце провода было точно центровано на своей парной половине на материнской плате перед приложением давления. Несоблюдение этого, скорее всего, уничтожит обе половины разъёма.

Снимите следующие пять винтов:

Три Phillips винта 1,3 мм

Один Phillips винт 1,5 мм

Один Phillips винт 2,4 мм

Поднимите крышку кабеля за её край, ближайший к верхней части iPhone.

Выведите язычки крышки кабеля из вырезов в экране электромагнитного экрана на плате и снимите её с iPhone.

Используйте край пластикового инструмента для вскрытия, чтобы приподнять разъём задней камеры от его гнезда на плате.

Будьте осторожны, чтобы не отломать компоненты в окружающей области на плате при поддевании вверх.

Снимите заднюю камеру с iPhone.

Будьте осторожны, чтобы не поцарапать заднюю сторону сборки дисплея после снятия задней камеры.

Отключите пять кабелей в верхней части платы в следующем порядке:

Кабель разъёма для наушников/кнопок громкости

Кабель кнопки питания

Кабель фронтальной камеры

Кабель дигитайзера

Кабель данных дисплея

Чтобы отключить кабели, используйте край пластикового инструмента для вскрытия и аккуратно приподнимайте их разъёмы вверх и наружу из гнёзд на плате.

Будьте осторожны, чтобы не повредить маленькие и хрупкие поверхностно-монтированные компоненты при отключении кабелей.

Удалите винт Phillips #000 длиной 1,5 мм рядом с разъёмом для наушников.

Поднимите маленькую заземляющую скобу с платы логики и извлеките её из iPhone.

С помощью кромки пластикового инструмента для вскрытия отсоедините разъём кабеля антенны Wi‑Fi от платы логики.

При повторном подключении шлейфа Wi‑Fi к материнской плате ОЧЕНЬ важно, чтобы круглый контакт на конце шлейфа был точно центрирован на соответствующей половине разъёма на плате перед нажатием. Несоблюдение этого, вероятно, разрушит обе половины соединения.

Если присутствует, снимите кусочек ленты, закрывающий винт Phillips рядом с кнопкой питания.

Удалите винт Phillips #000 длиной 2,5 мм, фиксирующий плату логики рядом с кнопкой питания.

Удалите стоечный винт длиной 4,8 мм рядом с разъёмом для наушников.

Стоечные винты лучше всего выкручивать с помощью отвертки или биты для стоечных винтов.

В крайнем случае можно использовать маленькую шлицевую отвертку — но будьте особенно осторожны, чтобы она не соскользнула и не повредила соседние компоненты.

Удалите винт Phillips длиной 3,4 мм рядом с моторчиком вибрации.

Удалите два стоечных винта длиной 3,6 мм вдоль стороны платы логики, ближайшей к отверстию для батареи.

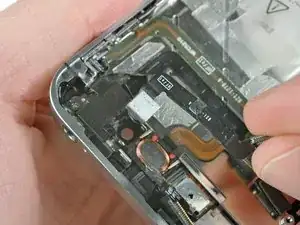

Осторожно приподнимите плату логики с конца, ближайшего к корпусу динамика, и сдвиньте её от верхнего края iPhone.

Удалите плату логики.

Перед сборкой обязательно очистите все точки металла-к-металлу на плате логики (не контактные половины разъёмов) обезжиривателем, таким как спирт изопропиловый или средство для стекол. Масла с пальцев могут вызвать проблемы с заземлением.

На верхней части платы логики есть небольшой прямоугольный резиновый демпфер, предотвращающий трение кабелей дисплея о край платы. Если он оторвётся во время ремонта, убедитесь, что правильно установили его при повторной установке платы логики.

Не потеряйте маленький заземляющий язычок для задней камеры рядом с кнопкой питания.

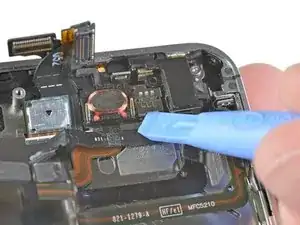

С помощью кромки пластикового инструмента для вскрытия аккуратно отоприте металлический фиксатор передней камеры от корпуса iPhone.

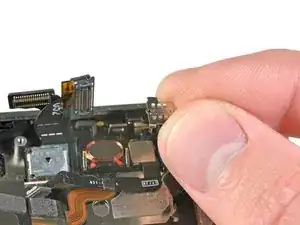

Снимите фиксатор передней камеры.

Снимите переднюю камеру.
