Замена кабеля разъема для наушников iPhone 4 Verizon

Перед началом работ разрядите аккумулятор iPhone ниже 25%. Заряженный литий-ионный аккумулятор может воспламениться и/или взорваться при случайном проколе.

Выключите iPhone перед началом разборки.

На задней крышке телефона могут быть установлены два шурупа #000 Phillips или пятиконечные шурупы Apple «Pentalobe». Проверьте, какие шурупы установлены на Вашем устройстве, и убедитесь, что у Вас есть соответствующая отвертка для их удаления.

Снимите два шурупа Pentalobe или Phillips #000 длиной 3,6 мм, расположенные возле разъема док-станции.

Сдвиньте заднюю панель в сторону верхнего края iPhone.

Панель сдвинется примерно на 2 мм.

Захватите заднюю панель пальцами и снимите её с iPhone. В качестве альтернативы используйте маленькую присоску.

Будьте осторожны, чтобы не повредить пластиковые фиксаторы, прикрепленные к задней панели.

Снимите один шуруп Phillips длиной 1,5 мм, который крепит разъем аккумулятора к логической плате (если присутствует).

Краем пластикового инструмента для вскрытия осторожно подденьте разъем аккумулятора, чтобы отсоединить его от разъема на логической плате.

Будьте очень осторожны и поддевайте только разъем аккумулятора, а не разъем на логической плате. Если Вы подденьте разъем на логической плате, он может полностью сломаться.

Снимите металлическую скобу, закрывающую разъем антенны.

Поднимите за выступающую прозрачную пластиковую полоску, чтобы отклеить аккумулятор от крепежного клея.

Если полоска сломается до того, как аккумулятор будет отделён, нанесите несколько капель изопропилового спирта высокой концентрации (более 90%) под край аккумулятора. Подождите около минуты, пока спирт ослабит клей. Аккуратно проникните лопаткой под полоску аккумулятора, чтобы ослабить сцепление.

Поддевание в других местах может привести к повреждению. Не пытайтесь силой выдавить аккумулятор. При необходимости нанесите еще несколько капель спирта, чтобы дополнительно ослабить клей. Никогда не деформируйте и не прокалывайте аккумулятор инструментом.

Если останется спирт внутри телефона, аккуратно вытрите его или дайте высохнуть перед установкой нового аккумулятора.

Снимите аккумулятор.

Если заменяемый аккумулятор поставляется в пластиковом кожухе, снимите его перед установкой, потянув в сторону от ленточного кабеля.

Перед сборкой очистите металлические контактные площадки с помощью обезжиривателя, например, жидкости «Windex». Жир с Ваших пальцев может вызвать проблемы с беспроводной связью.

Выполните жесткую перезагрузку после сборки. Это может предотвратить ряд проблем и упростить диагностику.

Снимите два шурупа Phillips длиной 1,8 мм, фиксирующих кабель разъема док-станции на логической плате.

Снимите тонкую металлическую крышку кабеля док-разъема.

Краем пластикового инструмента для вскрытия подденьте кабель док-разъема от его разъема на логической плате.

Отклейте кабель док-разъема от клея, которым он прикреплен к логической плате и боковой стороне динамикодержателя.

Снимите шуруп Phillips длиной 1,6 мм, фиксирующий контактную пружину к логической плате рядом с вибромотором.

Снимите контактную пружину.

Краем пластикового инструмента для вскрытия подденьте кабель сотовой антенны от его разъема на логической плате.

Выньте кабель сотовой антенны из-под металлических фиксаторов, прикрепленных к логической плате.

При подключении антенного провода УБЕДИТЕСЬ, что круглый разъем на конце провода точно совмещен с ответной частью на материнской плате перед тем, как прикладывать усилие. Несоблюдение этого правила, скорее всего, приведёт к разрушению обеих частей разъема.

Снимите следующие пять шурупов:

Три шурупа Phillips длиной 1,3 мм

Один шуруп Phillips длиной 1,5 мм

Один шуруп Phillips длиной 2,4 мм

Поднимите крышку кабеля за край, ближайший к верхнему краю iPhone.

Вытяните язычки крышки кабеля из пазов, вырезанных в экране электромагнитных помех на логической плате, и снимите её с iPhone.

Краем пластикового инструмента для вскрытия подденьте разъем задней камеры от его разъема на логической плате.

Будьте осторожны, чтобы не повредить компоненты, расположенные вокруг, когда поддеваете разъем.

Извлеките заднюю камеру из iPhone.

Будьте осторожны, чтобы не поцарапать заднюю часть сборки дисплея после извлечения задней камеры.

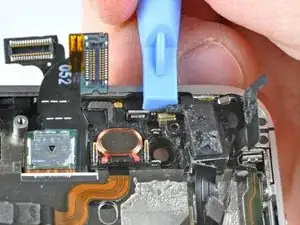

Отсоедините пять кабелей в верхней части платы в следующем порядке:

Кабель разъёма для наушников и кнопок громкости

Кабель кнопки включения

Кабель передней камеры

Кабель дигитайзера

Кабель дисплея

Чтобы отсоединить кабели, используйте край пластиковой пластины, чтобы аккуратно поднять разъёмы и извлечь их из гнёзд на плате.

Соблюдайте осторожность, чтобы не повредить мелкие и хрупкие компоненты поверхностного монтажа при отсоединении кабелей.

Выкрутите винт Phillips №000 длиной 1,5 мм около разъёма для наушников.

Аккуратно поднимите маленькую заземляющую скобу с платы и извлеките её из iPhone.

Используйте край пластиковой пластины, чтобы отключить разъём кабеля антенны Wi-Fi от платы.

При повторном подключении ленточного кабеля Wi-Fi к материнской плате УБЕДИТЕСЬ, что круглый разъём на конце кабеля точно совмещён с ответной частью на плате, прежде чем прикладывать усилие. Несоблюдение этого правила, скорее всего, приведёт к повреждению обеих частей соединения.

Если имеется, удалите кусок ленты, закрывающий винт Phillips около кнопки включения.

Выкрутите винт Phillips №000 длиной 2,5 мм, фиксирующий плату около кнопки включения.

Выкрутите винт-стенд-офф длиной 4,8 мм около разъёма для наушников.

Винты-стенд-офф лучше всего выкручивать специальным ключом или битой для винтов-стенд-офф.

В крайнем случае можно использовать небольшую отвёртку с плоским шлицем, но будьте особенно осторожны, чтобы она не соскользнула и не повредила окружающие компоненты.

Выкрутите винт Phillips длиной 3,4 мм около вибромотора.

Выкрутите два винта-стенд-офф длиной 3,6 мм вдоль стороны платы, ближайшей к отверстию для батареи.

Аккуратно поднимите плату с конца, ближайшего к динамику, и сдвиньте её от верхнего края iPhone.

Извлеките плату.

Перед сборкой обязательно очистите все точки металлического контакта на плате (не соединительные части разъёмов) обезжиривателем, например, средством «Винкс» или изопропиловым спиртом. Масла с пальцев могут вызвать проблемы с заземлением.

В верхней части платы находится небольшая прямоугольная резиновая прокладка, которая не даёт кабелям дисплея тереться о край платы. Если она смещается во время ремонта, обязательно установите её правильно при повторной установке платы.

Следите, чтобы не потерять маленькую заземляющую пластину задней камеры около кнопки включения.

Используйте край пластиковой пластины, чтобы аккуратно отогнуть металлический держатель передней камеры от корпуса iPhone.

Снимите держатель передней камеры.

Снимите переднюю камеру.

Используйте край пластиковой пластины, чтобы отклеить верхнюю антенну от разъёма для наушников.

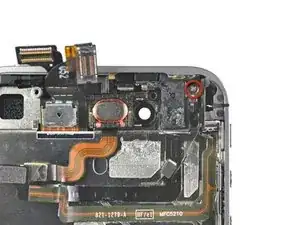

Выкрутите винт Phillips длиной 2,4 мм рядом с разъёмом для наушников.

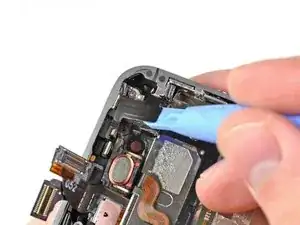

Используйте край пластиковой пластины, чтобы аккуратно отвести контакт верхней антенны от разъёма для наушников.

Используйте край пластиковой пластины, чтобы отклеить верхний микрофон от внешнего корпуса.

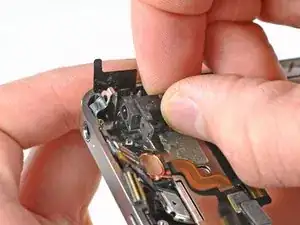

Вытяните корпус разъёма для наушников от верхнего края iPhone.

Выкрутите винт Phillips длиной 2,5 мм, фиксирующий верхнюю антенну к внешнему корпусу.

Извлеките верхнюю антенну из iPhone.

Перед сборкой обязательно очистите точку металлического контакта на верхней антенне (не соединительные части разъёма) обезжиривателем, например, средством «Винкс» или изопропиловым спиртом. Масла с пальцев могут вызвать проблемы с беспроводной связью.

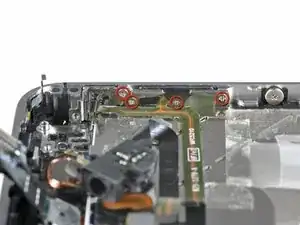

Выкрутите четыре винта Phillips длиной 1,6 мм, крепящих скобы кнопок громкости и переключателя беззвучного режима к внешнему корпусу.

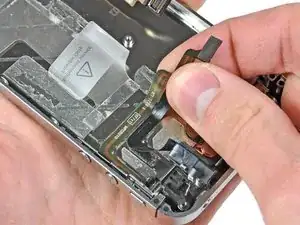

Аккуратно отклейте кабели разъёма для наушников и кнопок громкости от клея, фиксирующего их на задней крышке.

Аккуратно потяните скобу переключателя беззвучного режима от внешнего корпуса и отклейте от внутренней стороны iPhone её маленький ленточный кабель.

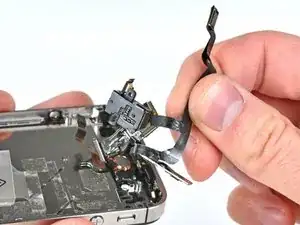

Извлеките кабель разъёма для наушников из iPhone.

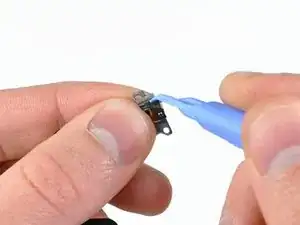

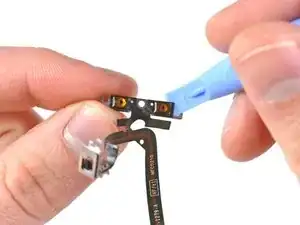

Если вы заменяете кабель разъема для наушников, используйте край пластикового инструмента для вскрытия, чтобы снять стальные кронштейны кнопок громкости и переключателя беззвучного режима.

Переставьте эти стальные кронштейны на новый кабель разъема для наушников.
