Замена док-коннектора iPhone 4 (Verizon)

Перед началом разрядите аккумулятор iPhone до уровня ниже 25%. Заряженная литий-ионная батарея может загореться и/или взорваться при случайной проколе.

Перед началом разборки выключите iPhone.

Задняя крышка вашего телефона может крепиться двумя винтами Phillips #000 или 5-точечными винтами Apple "Pentalobe". Проверьте, какие у вас винты, и убедитесь, что у вас есть подходящая отвёртка для их удаления.

Удалите два 3,6 мм винта Pentalobe или Phillips #000 рядом с док-коннектором.

Сдвиньте заднюю панель в направлении верхнего края iPhone.

Панель сдвинется примерно на 2 мм.

Сожмите заднюю панель пальцами и поднимите её от iPhone. В качестве альтернативы используйте маленькую присоску.

Осторожно, чтобы не повредить пластиковые защёлки, крепящиеся к задней панели.

Снимите один 1,5 мм винт Phillips, фиксирующий разъём батареи к плате логики (если он присутствует).

Используйте кромку пластикового монтажного инструмента, чтобы аккуратно поддеть разъём батареи и отвести его от гнезда на плате логики.

Будьте очень осторожны и поднимайте только разъём батареи, а не гнездо на плате логики. Если вы поддёте гнездо платы, вы можете полностью его сломать.

Снимите металлическую скобу, закрывающую антенный разъём.

Потяните за выступающую прозрачную пластиковую бирку, чтобы оторвать батарею от клея, фиксирующего её в iPhone.

Если бирка порвётся до освобождения батареи, нанесите несколько капель высококонцентрированного (свыше 90%) изопропилового спирта под край батареи. Подождите около одной минуты, чтобы раствор ослабил клей. Аккуратно подведите лопатку под бирку батареи, чтобы освободить клей.

Поддевание в других местах может привести к повреждениям. Не пытайтесь выломать батарею силой. При необходимости нанесите ещё несколько капель спирта, чтобы дополнительно ослабить клей. Никогда не деформируйте и не прокалывайте батарею монтажным инструментом.

Если в телефоне осталось некоторое количество спиртового раствора, аккуратно протрите его или дайте высохнуть на воздухе перед установкой новой батареи.

Снимите батарею.

Если ваша сменная батарея поставлялась в пластиковом чехле, снимите его перед установкой, потянув от шлейфа.

Перед сборкой очистите контактные металлические поверхности обезжиривателем, например Windex. Масла с ваших пальцев могут вызвать помехи беспроводной связи.

После сборки выполните принудительную перезагрузку. Это может предотвратить ряд проблем и упростить поиск неисправностей.

Снимите два 1,8 мм винта Phillips, фиксирующие крышку шлейфа док-коннектора к плате логики.

Снимите металлическую крышку шлейфа док-коннектора.

Используйте кромку пластикового монтажного инструмента, чтобы поддеть шлейф док-коннектора и отсоединить его от гнезда на плате логики.

Отделите шлейф док-коннектора от клея, крепящего его к плате логики и к боковой стороне корпуса динамика.

Снимите 1,6 мм винт Phillips, фиксирующий контактное давление к плате логики рядом с вибромотором.

Снимите контактное давление.

При повторной установке контактного давления обязательно очистите его обезжиривателем, например Windex или изопропиловым спиртом. Масла с ваших пальцев могут вызвать помехи беспроводной связи.

Используйте кромку пластикового монтажного инструмента, чтобы поддеть кабель Wi‑Fi-антенны и отсоединить его от гнезда на плате логики.

Выведите кабель Wi‑Fi-антенны из-под металлических защипов, прикреплённых к плате логики.

Снимите два 2,4 мм винта Phillips, фиксирующие корпус динамика к внешнему корпусу.

Снимите маленькую чёрную распорку, которая находилась под винтом Phillips рядом с вибромотором.

Используйте пластиковый монтажный инструмент, чтобы приподнять корпус динамика из корпуса, следя за тем, чтобы не повредить EMI‑защёлки на прикреплённой Wi‑Fi-антенне.

Снимите корпус динамика.

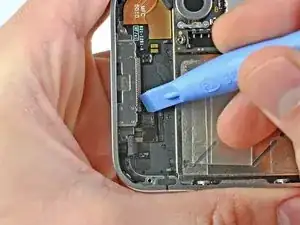

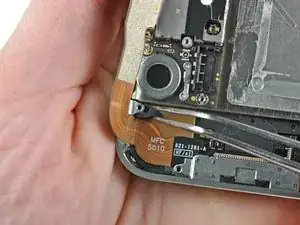

Перед повторной установкой винтов корпуса динамика убедитесь, что заземляющие выступы Wi‑Fi находятся под выступом металлического корпуса iPhone, как показано на третьей фотографии.

Перед сборкой обязательно очистите все контактные металлические поверхности между заземляющими выступами Wi‑Fi-антенны и корпусом iPhone обезжиривателем, например Windex или изопропиловым спиртом. Масла с ваших пальцев могут вызвать помехи беспроводной связи.

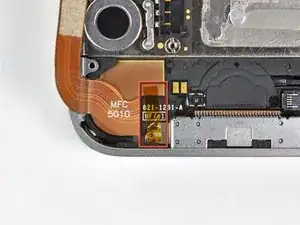

Если присутствует, снимите маленькую полоску скотча, закрывающую один из винтов док-коннектора.

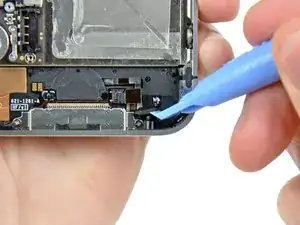

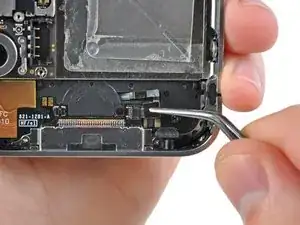

Используйте пластиковый инструмент для вскрытия, чтобы отогнуть фиксатный язычок разъёма ленточного кабеля кнопки «Домой» (ZIF).

Убедитесь, что вы поддеваете именно шарнирный фиксатный язычок, а не сам разъём.

Используйте пинцет, чтобы вытащить ленточный кабель кнопки «Домой» из его разъёма.

Осторожно вытяните, но не удаляйте, резиновый держатель микрофона из его трубки в нижнем торце iPhone.

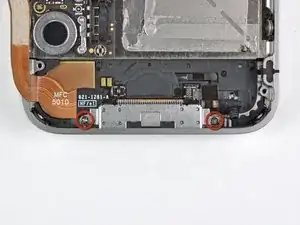

Удалите два винта Phillips длиной 1,3 мм, крепящие док-коннектор к корпусу iPhone.

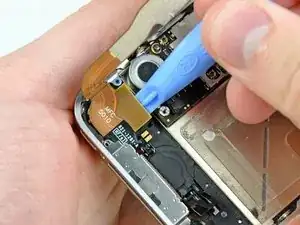

Используйте пинцет, чтобы снять маленькую резиновую распорку под креплением корпуса динамика рядом с вибратором.

Снимите крошечную резиновую распорку рядом с док-коннектором.

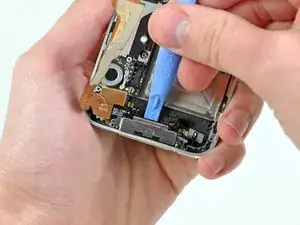

С помощью кромки пластикового инструмента для вскрытия отклейте док-коннектор и его кабель от чёрного пластикового корпуса iPhone.

Если вы заменяете док-коннектор на новый, не забудьте перенести резиновый кожух вокруг микрофона. Это можно сделать с помощью лопатки.

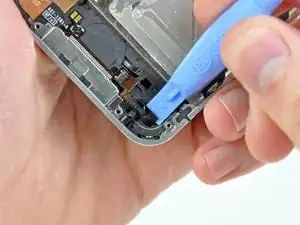

Подденьте док-коннектор и отведите его от отверстия в нижней части iPhone.

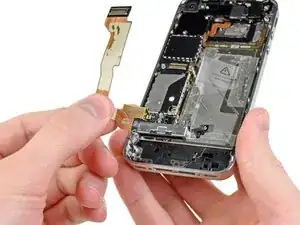

Удалите док-коннектор.
