Замена платы логики в iPhone 4 Verizon

Перед началом работ разрядите аккумулятор iPhone ниже 25 %. Заряженный литий-ионный аккумулятор может загореться и/или взорваться при случайном проколе.

Выключите iPhone перед началом разборки.

Задняя панель телефона может крепиться двумя винтами Phillips #000 или пятилучевыми винтами «Pentalobe» от Apple. Проверьте, какие винты установлены у вас, и убедитесь, что у вас есть соответствующая отвёртка для их удаления.

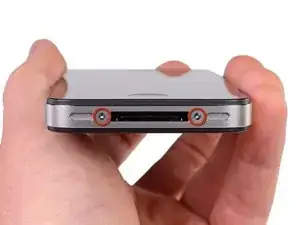

Выкрутите два винта Pentalobe или Phillips #000 длиной 3,6 мм рядом с разъёмом док-станции.

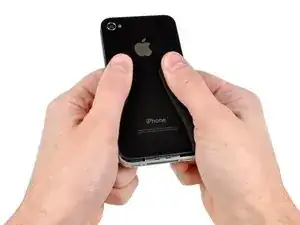

Сдвиньте заднюю панель в сторону верхнего края iPhone.

Панель сдвинется примерно на 2 мм.

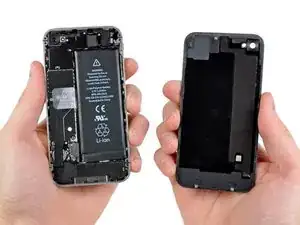

Захватите заднюю панель пальцами и снимите её с iPhone. В качестве альтернативы используйте маленькую присоску.

Следите за тем, чтобы не повредить пластиковые защёлки, прикреплённые к задней панели.

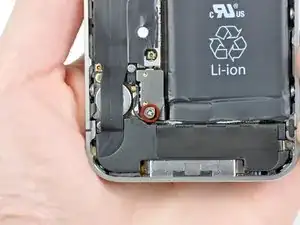

Выкрутите один винт Phillips длиной 1,5 мм, фиксирующий разъём аккумулятора на плате логики (если присутствует).

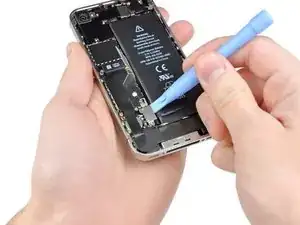

Кромкой пластиковой открывалки аккуратно подденьте разъём аккумулятора, чтобы отсоединить его от разъёма на плате логики.

Будьте очень внимательны: поддевайте только разъём аккумулятора, а не разъём на плате логики. Поддевание разъёма на плате может привести к его поломке.

Снимите металлическую скобу, закрывающую разъём антенны.

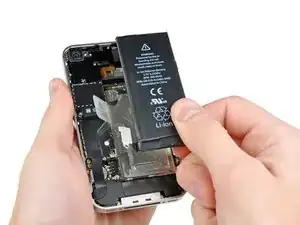

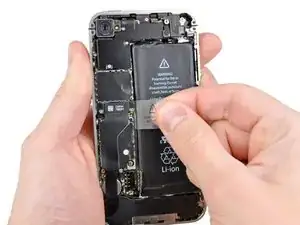

Подтяните вверх за прозрачную пластиковую ленту, чтобы отделить аккумулятор от клея, которым он приклеен к корпусу iPhone.

Если лента отрывается до того, как аккумулятор освобождается, нанесите несколько капель изопропилового спирта высокой концентрации (более 90 %) под край аккумулятора. Подождите около минуты, пока спирт ослабит клей. Осторожно вставьте лопатку под ленту аккумулятора, чтобы освободить его.

Поддевание в других местах может повредить устройство. Не пытайтесь выломать аккумулятор с усилием. При необходимости нанесите ещё несколько капель спирта, чтобы дополнительно ослабить клей. Никогда не деформируйте и не прокалывайте аккумулятор инструментом.

Если в корпусе остаётся спирт, тщательно удалите его или дайте просохнуть перед установкой нового аккумулятора.

Извлеките аккумулятор.

Если новый аккумулятор поставляется в пластиковой оболочке, снимите её перед установкой, потянув в сторону от шлейфа.

Перед сборкой очистите точки металлического контакта от жира с помощью обезжиривателя, например, Windex. Жир с пальцев может вызвать проблемы с беспроводной связью.

Выполните жёсткий сброс после сборки. Это может предотвратить множество проблем и упростить диагностику.

Выкрутите два винта Phillips длиной 1,8 мм, фиксирующих шлейф разъёма док-станции на плате логики.

Снимите тонкую металлическую крышку шлейфа разъёма док-станции.

Кромкой пластиковой открывалки подденьте шлейф док-станции, чтобы отсоединить его от разъёма на плате логики.

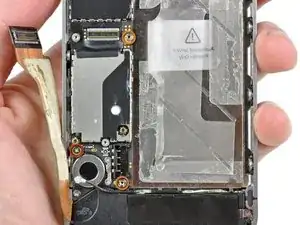

Отклейте шлейф разъёма док-станции от клея, которым он прикреплён к плате логики и боковой стенке корпуса динамика.

Выкрутите винт Phillips длиной 1,6 мм, фиксирующий контакт давления на плате логики рядом с вибромотором.

Снимите контакт давления.

Кромкой пластиковой открывалки подденьте шлейф сотовой антенны, чтобы отсоединить его от разъёма на плате логики.

Освободите шлейф сотовой антенны из-под металлических зацепов, прикреплённых к плате логики.

При подключении антенного провода обязательно удостоверьтесь, что круглый разъём на его конце точно совмещён с ответной частью на материнской плате перед прижатием. Несоблюдение этого правила может привести к повреждению обеих половин разъёма.

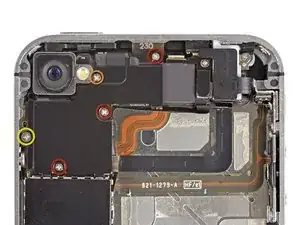

Выкрутите следующие пять винтов:

Три винта Phillips длиной 1,3 мм

Один винт Phillips длиной 1,5 мм

Один винт Phillips длиной 2,4 мм

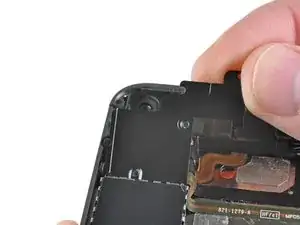

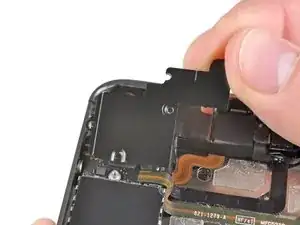

Поднимите крышку шлейфа за край, ближайший к верху iPhone.

Вытяните защёлки крышки шлейфа из пазов, выполненных в экране ЭМИ на плате логики, и снимите крышку с iPhone.

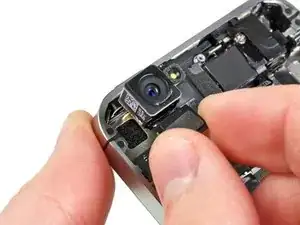

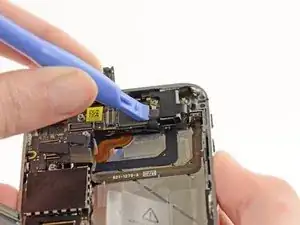

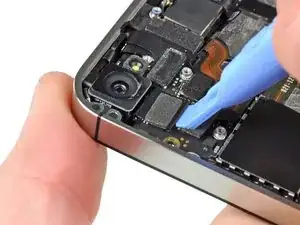

Кромкой пластиковой открывалки подденьте разъём задней камеры, чтобы отсоединить его от разъёма на плате логики.

Будьте осторожны, чтобы не повредить компоненты вокруг разъёма при поддевании.

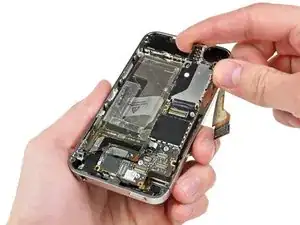

Извлеките заднюю камеру из iPhone.

Будьте осторожны, чтобы не поцарапать заднюю часть сборки дисплея после удаления задней камеры.

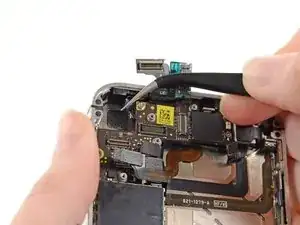

Отсоедините пять шлейфов в верхней части платы логики в следующем порядке:

Шлейф разъёма наушников и кнопки громкости

Шлейф кнопки включения

Шлейф фронтальной камеры

Шлейф цифрового преобразователя

Шлейф видеоданных дисплея

Для отключения шлейфов используйте край пластиковой открывалки, чтобы аккуратно поднять их разъёмы вверх и извлечь из разъёмов на плате логики.

Будьте осторожны, чтобы не повредить мелкие и хрупкие поверхностно монтируемые компоненты при отключении шлейфов.

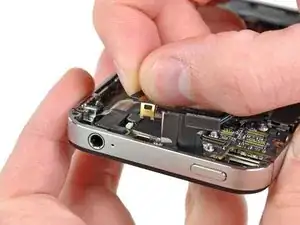

Открутите винт диаметром 1,5 мм с крестовой головкой №000 рядом с разъёмом для наушников.

Приподнимите небольшую заземляющую скобу от платы и снимите её с iPhone.

Край пластикового инструмента используйте для отключения разъёма шлейфа антенны Wi-Fi от логической платы.

При подключении шлейфа Wi-Fi к материнской плате убедитесь, что круглый разъём на конце шлейфа точно совмещён с ответной частью на плате, прежде чем прикладывать усилие. Несоблюдение этого требования с большой вероятностью приведёт к повреждению обеих половинок соединения.

Если таковая присутствует, снимите полоску изоленты, закрывающую винт с крестовой головкой рядом с кнопкой питания.

Открутите винт диаметром 2,5 мм с крестовой головкой №000, фиксирующий логическую плату рядом с кнопкой питания.

Открутите винт-стакан диаметром 4,8 мм рядом с разъёмом для наушников.

Винты-стаканы лучше всего откручивать специальной отвёрткой или битой для винтов-стаканов.

При необходимости можно использовать небольшую плоскую отвёртку — но будьте особенно осторожны, чтобы она не соскользнула и не повредила окружающие компоненты.

Открутите винт диаметром 3,4 мм с крестовой головкой рядом с вибромотором.

Открутите два винта-стакана диаметром 3,6 мм вдоль боковой стороны логической платы, ближайшей к отверстию для батареи.

Аккуратно приподнимите логическую плату с конца, ближайшего к динамику, и сдвиньте её в сторону от верхнего края iPhone.

Извлеките логическую плату.

Перед сборкой очистите все точки металлического контакта на логической плате (не соединительные части разъёмов) с помощью обезжиривателя, например средства «Windex» или изопропилового спирта. Масла с кожи рук могут стать причиной проблем с заземлением.

В верхней части логической платы находится небольшая прямоугольная резиновая прокладка, которая предотвращает трение шлейфов дисплея о край платы. Если во время ремонта она смещается, убедитесь, что правильно установили её при установке платы на место.

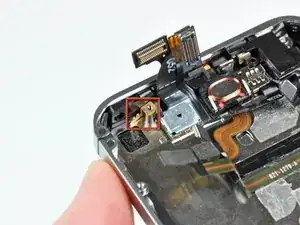

Следите, чтобы не потерять небольшой металлический контакт для заземления задней камеры рядом с кнопкой питания.
