Замена корпуса динамика iPhone 4 Verizon

Перед началом разрядите аккумулятор iPhone до уровня ниже 25%. Заряженный литий-ионный аккумулятор может загореться и/или взорваться при случайном проколе.

Перед началом разборки выключите iPhone.

Задняя крышка телефона может быть закреплена двумя винтами Phillips #000 или пятиконечными винтами Apple «Pentalobe». Проверьте, какие винты у вас, и убедитесь, что у вас есть соответствующая отвёртка для их снятия.

Снимите два 3.6 мм винта Pentalobe или Phillips #000 рядом с док-коннектором.

Сдвиньте заднюю панель в направлении верхнего края iPhone.

Панель сместится примерно на 2 мм.

Сожмите заднюю панель пальцами и поднимите её, чтобы снять с iPhone. В качестве альтернативы используйте маленькую присоску.

Осторожно, не повредите пластиковые защёлки, прикреплённые к задней панели.

Снимите один 1.5 мм винт Phillips, который крепит разъём аккумулятора к плате (если он присутствует).

Используйте край пластикового лома, чтобы аккуратно приподнять разъём аккумулятора из его гнезда на плате.

Будьте очень осторожны и поднимайте только разъём аккумулятора, а не гнездо на плате. Если вы поднимете гнездо на плате, вы можете полностью его сломать.

Снимите металлическую пластину, закрывающую разъём антенны.

Потяните за выступающую прозрачную пластиковую ярлык, чтобы отклеить аккумулятор от клея, прикрепляющего его к iPhone.

Если ярлык лопнет прежде, чем аккумулятор освободится, капните несколько капель высококонцентрированного (более 90%) изопропилового спирта под край аккумулятора. Подождите около одной минуты, чтобы спирт ослабил клей. Осторожно вставьте лопатку под ярлык аккумулятора, чтобы освободить клей.

Поддевание в других местах может привести к повреждению. Не пытайтесь выдёргивать аккумулятор с силой. При необходимости нанесите ещё несколько капель спирта, чтобы дополнительно ослабить клей. Никогда не деформируйте и не прокалывайте аккумулятор инструментом для поддевания.

Если внутри телефона остался спирт, аккуратно протрите его или оставьте высохнуть на воздухе перед установкой нового аккумулятора.

Снимите аккумулятор.

Если ваш запасной аккумулятор поставлялся в пластиковой оболочке, снимите её перед установкой, потянув в сторону от плоского шлейфа.

Перед сборкой очистите места металлического контакта обезжиривателем, например Windex. Масла с пальцев могут вызвать помехи беспроводной связи.

После сборки выполните жёсткую перезагрузку. Это может предотвратить ряд проблем и упростить отладку.

Снимите два 1.8 мм винта Phillips, которые крепят крышку кабеля док-коннектора к плате.

Снимите металлическую крышку кабеля док-коннектора.

Используйте край пластикового лома, чтобы приподнять кабель дока из его гнезда на плате.

Отклейте кабель док-коннектора от клея, прикрепляющего его к плате и к боковой части корпуса динамика.

Снимите 1.6 мм винт Phillips, фиксирующий контакт давления к плате рядом с вибромотором.

Снимите контакт давления.

При повторной установке контакта давления обязательно очистите его обезжиривателем, например Windex или изопропиловым спиртом. Масла с пальцев могут вызвать помехи беспроводной связи.

Используйте край пластикового лома, чтобы приподнять кабель Wi‑Fi антенны из его гнезда на плате.

Выведите кабель Wi‑Fi антенны из-под металлических фиксирующих язычков, прикреплённых к плате.

Снимите два 2.4 мм винта Phillips, которые крепят узел корпуса динамика к наружному корпусу.

Снимите маленькую чёрную прокладку, которая находилась под винтом Phillips рядом с вибромотором.

Используя пластиковый лом, подденьте узел корпуса динамика и извлеките его из корпуса, стараясь не повредить экранирующие контакты (EMI) на прикреплённой Wi‑Fi антенне.

Снимите узел корпуса динамика.

Перед повторной установкой винтов корпуса динамика убедитесь, что заземляющие язычки Wi‑Fi установлены под выступ в металлическом корпусе iPhone, как показано на третьей фотографии.

Перед сборкой обязательно очистите все металлические контактные точки между заземляющими язычками Wi‑Fi и корпусом iPhone обезжиривателем, например Windex или изопропиловым спиртом. Масла с пальцев могут вызвать помехи беспроводной связи.

Снимите два 1.6 мм винта Phillips, которые крепят сотовую антенну к корпусу динамика.

Начиная в области кабеля сотовой антенны, используйте край пластикового инструмента для вскрытия, чтобы отодрать антенну от корпуса динамика.

Продолжайте отслаивать сотовую антенну от корпуса динамика, стараясь не порвать золотую скобу, прикреплённую к одному из её краёв.

Удалите сотовую антенну.

При установке новой сотовой антенны убедитесь, что золотая скоба надета на выступ, сформованный в корпусе динамика, прежде чем приклеить антенну.

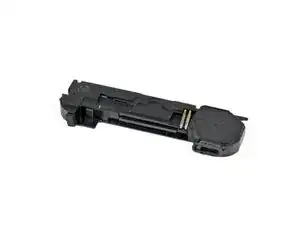

Остаётся корпус динамика.
