Замена кабеля кнопки питания iPhone 4 Verizon

Перед началом разрядите батарею iPhone до уровня ниже 25%. Заряженная литий‑ионная батарея может воспламениться и/или взорваться при случайной пробоине.

Выключите iPhone перед началом разборки.

Задняя крышка телефона может быть закреплена двумя винтами Phillips #000 или 5‑конечными винтами Apple (Pentalobe). Проверьте, какие у вас винты, и убедитесь, что у вас есть подходящая отвертка для их снятия.

Удалите два 3.6 мм винта Pentalobe или Phillips #000 рядом с док‑разъёмом.

Сдвиньте заднюю панель в направлении верхнего края iPhone.

Панель сдвинется примерно на 2 мм.

Сожмите заднюю панель пальцами и поднимите её от iPhone. Или используйте маленькую присоску.

Осторожно, чтобы не повредить пластиковые защёлки, прикреплённые к задней панели.

Удалите один 1.5 мм винт Phillips, фиксирующий разъём батареи на плате (если он присутствует).

Используйте край пластикового медиатора, чтобы аккуратно приподнять разъём батареи из его гнезда на плате.

Будьте очень осторожны и приподнимайте только разъём батареи, а не гнездо на плате. Если приподнять гнездо, вы можете полностью его сломать.

Снимите металлическую планку, закрывающую разъём антенны.

Потяните за выступающую прозрачную пластиковую петельку, чтобы отклеить батарею от клея, фиксирующего её в iPhone.

Если петелька оборвётся до того, как батарея освободится, капните несколько капель изопропилового спирта высокой концентрации (более 90%) под край батареи. Подождите около минуты, чтобы спирт ослабил клей. Аккуратно подведите медиатор под петельку батареи, чтобы освободить клей.

Поддевание в других местах может привести к повреждению. Не пытайтесь выдёргивать батарею рывком. При необходимости нанесите ещё несколько капель спирта, чтобы дополнительно ослабить клей. Никогда не деформируйте и не прокалывайте батарею инструментом.

Если в телефоне остался спиртовой раствор, аккуратно протрите его или дайте высохнуть на воздухе перед установкой новой батареи.

Удалите батарею.

Если у вашей запасной батареи была пластиковая оболочка, снимите её перед установкой, потянув в сторону от ленточного кабеля.

Перед сборкой очистите контактные металлические точки обезжиривателем, например Windex. Масла с ваших пальцев могут вызвать помехи в работе беспроводных модулей.

После сборки выполните жёсткую перезагрузку. Это может предотвратить ряд проблем и упростить диагностику.

Удалите два 1.8 мм винта Phillips, фиксирующие кабель док‑разъёма на плате.

Снимите тонкую металлическую крышку кабеля док‑разъёма.

Используйте край пластикового медиатора, чтобы приподнять кабель дока из его гнезда на плате.

Отклейте кабель док‑разъёма от клея, фиксирующего его на плате и по бокам корпуса динамика.

Удалите 1.6 мм винт Phillips, фиксирующий контакт давления на плате рядом с вибромотором.

Снимите контакт давления.

Используйте край пластикового медиатора, чтобы приподнять кабель сотовой антенны из его гнезда на плате.

Выведите кабель сотовой антенны из‑под металлических лапок, прикреплённых к плате.

При повторном подключении антенны убедитесь, что круглый коннектор на конце провода точно центрирован относительно соответствующей половины на материнской плате перед нажатием. Неправильная центровка, вероятно, приведёт к повреждению обеих половин коннектора.

Удалите следующие пять винтов:

Три 1.3 мм винта Phillips

Один 1.5 мм винт Phillips

Один 2.4 мм винт Phillips

Поднимите крышку кабеля за край, ближайший к верхней части iPhone.

Выведите проушины крышки кабеля из их пазов в экране экранирования EMI на плате и извлеките её из iPhone.

Используйте край пластикового медиатора, чтобы приподнять разъём задней камеры из его гнезда на плате.

Будьте осторожны, чтобы не отломать компоненты, расположенные вокруг на плате, при поддевании вверх.

Удалите заднюю камеру из iPhone.

Осторожно, чтобы не поцарапать заднюю поверхность дисплейного блока после снятия задней камеры.

Отключите пять кабелей в верхней части платы логики в следующем порядке:

Кабель разъёма для наушников/кнопок громкости

Кабель кнопки питания

Кабель фронтальной камеры

Кабель дигитайзера

Кабель передачи данных дисплея

Чтобы отключить кабели, используйте край пластикового инструмента для вскрытия, чтобы аккуратно приподнять их разъёмы вверх и вынуть из разъёмов на плате логики.

Будьте осторожны, чтобы не повредить небольшие и хрупкие поверхностно-монтируемые компоненты при отключении кабелей.

Удалите винт Phillips #000 длиной 1,5 мм рядом с разъёмом для наушников.

Поднимите маленькую заземляющую скобу с платы логики и снимите её с iPhone.

Используйте край пластикового инструмента для вскрытия, чтобы отключить разъём антенны Wi‑Fi от платы логики.

При повторном подключении ленточного разъёма Wi‑Fi к материнской плате ОЧЕНЬ тщательно убедитесь, что круглый разъём на конце ленточного кабеля центрирован относительно соответствующей половины на материнской плате перед нажатием. Несоблюдение этого может привести к повреждению обеих половин соединения.

Если присутствует, снимите кусочек ленты, закрывающий винт Phillips рядом с кнопкой питания.

Удалите винт Phillips #000 длиной 2,5 мм, фиксирующий плату логики рядом с кнопкой питания.

Удалите стойковый винт длиной 4,8 мм рядом с разъёмом для наушников.

Стойковые винты лучше всего удалять с помощью отвертки или биты для стойковых винтов.

В крайнем случае можно использовать маленькую плоскую отвертку — действуйте с особой осторожностью, чтобы она не соскользнула и не повредила соседние компоненты.

Удалите винт Phillips длиной 3,4 мм рядом с моторчиком вибрации.

Удалите два стойковых винта длиной 3,6 мм вдоль стороны платы логики, ближайшей к отверстию для батареи.

Аккуратно приподнимите плату логики с конца, ближайшего к корпусу динамика, и сдвиньте её в сторону от верхнего края iPhone.

Снимите плату логики.

Перед сборкой обязательно очистите все металлоконтактные точки на плате логики (не контактные половинки разъёмов) обезжиривателем, таким как средство для стекол или изопропиловый спирт. Масла с ваших пальцев могут вызвать проблемы с заземлением.

На верхней части платы логики есть небольшая прямоугольная резиновая накладка, которая предотвращает трение кабелей дисплея о край платы. Если она оторвётся во время ремонта, убедитесь, что она правильно расположена при установке платы логики.

Обязательно не потеряйте маленький заземляющий язычок для тыльной камеры рядом с кнопкой питания.

Используйте край пластикового инструмента для вскрытия, чтобы отслоить динамик телефонного звонка от пенного клея, фиксирующего его в iPhone.

Если вы планируете повторно использовать динамик телефонного звонка, постарайтесь не разорвать пенный клей, которым он приклеен к корпусу iPhone.

Снимите динамик телефонного звонка.

Динамик может быть приклеен к ленточному кабелю. Используйте второй инструмент для вскрытия, чтобы прижать кабель.

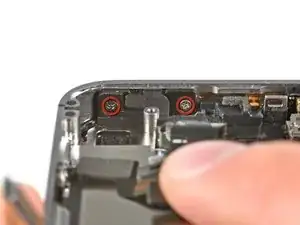

Удалите два винта Phillips длиной 2,0 мм, фиксирующие кронштейн кнопки питания к наружному корпусу.

Несколько потяните кронштейн кабеля кнопки питания от наружного корпуса.

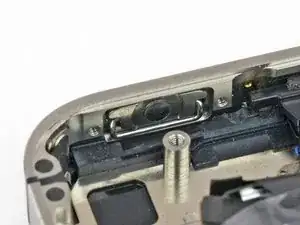

Если кнопка питания случайно выпадет, обратите внимание на правильную ориентацию. Металлическая петля должна быть направлена вниз, а внешние края — вверх.

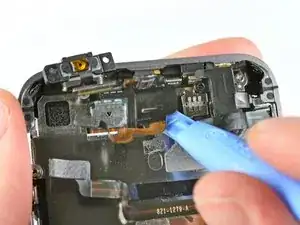

Используйте край пластикового инструмента для вскрытия, чтобы аккуратно приподнять кронштейн над пустотой, где был установлен динамик телефонного звонка.

Этот кронштейн закреплён на наружном корпусе. Пытаться его снимать не нужно.

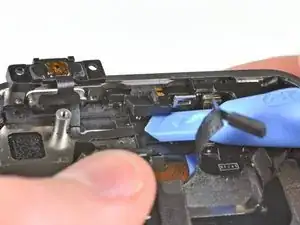

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно отслоить кабель кнопки питания от наружного корпуса.

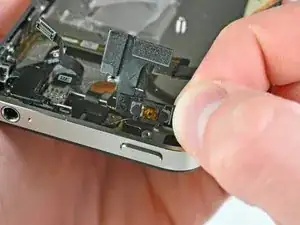

Снимите кабель кнопки питания с iPhone.

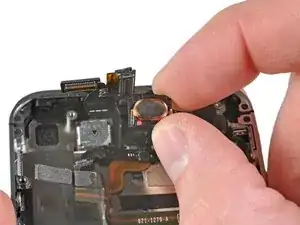

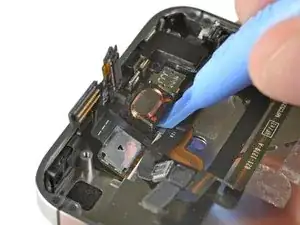

Используйте пластиковый инструмент для вскрытия, чтобы снять металлический кронштейн кнопки питания с переключателя кнопки питания.

Перенесите этот кронштейн на новый кабель кнопки питания.
