Замена переключателя беззвучного режима iPhone 4 (Verizon)

Перед началом разрядите аккумулятор iPhone до уровня ниже 25%. Заряженный литий-ионный аккумулятор может загореться и/или взорваться при случайном проколе.

Перед началом разборки выключите iPhone.

Задняя крышка вашего телефона может быть закреплена либо двумя винтами Phillips #000, либо 5-точечными винтами «Pentalobe» от Apple. Проверьте, какие у вас винты, и убедитесь, что у вас есть соответствующая отвертка для их снятия.

Снимите два винта Pentalobe или Phillips #000 длиной 3,6 мм рядом с док-разъемом.

Сдвиньте заднюю панель в направлении верхнего края iPhone.

Панель сместится примерно на 2 мм.

Сожмите заднюю панель пальцами и подденьте её, чтобы снять с iPhone. Альтернативно можно использовать маленькую присоску.

Будьте осторожны, чтобы не повредить пластиковые защёлки, прикреплённые к задней панели.

Снимите один винт Phillips длиной 1,5 мм, фиксирующий разъём аккумулятора на плате (если он присутствует).

Используйте край пластикового монтажного инструмента, чтобы аккуратно приподнять разъём аккумулятора из его гнезда на плате.

Будьте очень осторожны и приподнимайте только разъём аккумулятора, а не гнездо на плате. Если приподнять гнездо платы, вы можете полностью его сломать.

Снимите металлическую защёлку, закрывающую разъём антенны.

Потяните за выступающую прозрачную пластиковую ленту, чтобы оторвать аккумулятор от клея, прикрепляющего его к iPhone.

Если лента порвётся до освобождения аккумулятора, капните несколько капель изопропилового спирта высокой концентрации (свыше 90%) под край аккумулятора. Подождите примерно одну минуту, чтобы спирт ослабил клей. Аккуратно подденьте аккумулятор монтажной лопаткой, чтобы освободить клей.

Поддевание в других местах может привести к повреждению. Не пытайтесь резко извлечь аккумулятор рычагом. При необходимости нанесите ещё несколько капель спирта, чтобы дополнительно ослабить клей. Никогда не деформируйте и не прокалывайте аккумулятор монтажным инструментом.

Если в телефоне остался спиртовой раствор, аккуратно вытрите его или дайте ему высохнуть на воздухе перед установкой нового аккумулятора.

Снимите аккумулятор.

Если ваш заменяемый аккумулятор поставлялся в пластиковой оболочке, снимите её перед установкой, потянув её от шлейфа.

Перед сборкой очистите места металлического контакта обезжиривателем, например Windex. Масла с ваших пальцев могут вызывать помехи беспроводной связи.

После сборки выполните жёсткую перезагрузку. Это может предотвратить ряд проблем и упростить устранение неисправностей.

Снимите два винта Phillips длиной 1,8 мм, фиксирующие шлейф док-разъёма на плате.

Снимите тонкую металлическую крышку шлейфа док-разъёма.

Используйте край пластикового монтажного инструмента, чтобы приподнять шлейф док-разъёма из его гнезда на плате.

Отлейте шлейф док-разъёма от клея, прикрепляющего его к плате и к боковой части корпуса динамика.

Снимите винт Phillips длиной 1,6 мм, фиксирующий контакт давления на плате рядом с вибромотором.

Снимите контакт давления.

Используйте край пластикового монтажного инструмента, чтобы приподнять разъём антенны сотовой связи из его гнезда на плате.

Выведите кабель антенны сотовой связи из-под металлических язычков, прикреплённых к плате.

При повторном подключении антенного кабеля ОБЯЗАТЕЛЬНО убедитесь, что круглый разъём на конце кабеля выровнен по центру с соответствующей половиной на плате перед нажатием. Невыполнение этого требования скорее всего уничтожит обе половины разъёма.

Снимите следующие пять винтов:

Три винта Phillips длиной 1,3 мм

Один винт Phillips длиной 1,5 мм

Один винт Phillips длиной 2,4 мм

Поднимите крышку шлейфа за её край, ближайший к верхней части iPhone.

Выведите защёлки крышки шлейфа из прорезей, выполненных в экране электромагнитного экрана на плате, и снимите её с iPhone.

Используйте край пластикового монтажного инструмента, чтобы приподнять разъём задней камеры из его гнезда на плате.

Будьте осторожны, чтобы не оторвать компоненты в окружающей области платы при поддевании вверх.

Снимите заднюю камеру с iPhone.

Будьте осторожны, чтобы не поцарапать заднюю часть сборки дисплея после снятия тыльной камеры.

Отключите пять шлейфов в верхней части платы в следующем порядке:

Шлейф разъёма наушников/шлейф кнопок громкости

Шлейф кнопки питания

Шлейф фронтальной камеры

Шлейф дигитайзера

Шлейф данных дисплея

Чтобы отключить шлейфы, используйте край пластикового монтажного инструмента, чтобы аккуратно приподнять их разъёмы из гнёзд на плате.

Будьте осторожны, чтобы не повредить маленькие и хрупкие поверхностные компоненты при отключении шлейфов.

Удалите винт Phillips #000 длиной 1,5 мм возле разъёма для наушников.

Поднимите небольшую заземляющую скобу с платы логики и снимите её с iPhone.

Используйте край пластикового инструмента для вскрытия, чтобы отсоединить разъём антенного кабеля Wi‑Fi от платы логики.

При повторном подключении шлейфа Wi‑Fi будьте ОЧЕНЬ уверены, что круглый разъём на конце шлейфа центрирован над своей парной половиной на плате, прежде чем прикладывать давление. Невыполнение этого, вероятно, приведёт к повреждению обеих половин соединения.

Если имеется, снимите кусочек ленты, закрывающий винт Phillips рядом с кнопкой питания.

Удалите винт Phillips #000 длиной 2,5 мм, фиксирующий плату логики рядом с кнопкой питания.

Удалите стоечный винт длиной 4,8 мм возле разъёма для наушников.

Стоечные винты лучше всего удалять с помощью отвёртки или биты для стоечных винтов.

В крайнем случае можно использовать маленькую плоскую отвёртку — действуйте с особой осторожностью, чтобы она не соскользнула и не повредила окружающие компоненты.

Удалите винт Phillips длиной 3,4 мм возле мотора вибрации.

Удалите два стоечных винта длиной 3,6 мм вдоль стороны платы логики, ближайшей к отверстию батареи.

Осторожно приподнимите плату логики с конца, ближайшего к корпусу динамика, и сдвиньте её от верхнего края iPhone.

Снимите плату логики.

Перед сборкой убедитесь, что вы очистили все металлические контактные точки на плате логики (не контактные половины разъёмов) обезжиривателем, например раствором для стекол или изопропиловым спиртом. Масла с ваших пальцев могут вызвать проблемы с заземлением.

На верхней части платы логики есть небольшой прямоугольный резиновый упор, который предотвращает натирание шлейфов дисплея о край платы. Если он отклеится во время ремонта, убедитесь, что правильно установили его при возврате платы на место.

Не потеряйте маленький заземляющий контакт для задней камеры возле кнопки питания.

Используйте край пластикового инструмента для вскрытия, чтобы отлепить верхнюю антенну от разъёма для наушников.

Удалите винт Phillips длиной 2,4 мм рядом с разъёмом для наушников.

Используйте край пластикового инструмента для вскрытия, чтобы аккуратно отодвинуть контакт верхней антенны от разъёма для наушников.

Используйте край пластикового инструмента для вскрытия, чтобы отлепить верхний микрофон от внешнего корпуса.

Оттяните корпус разъёма для наушников от верхнего края iPhone.

Удалите винт Phillips длиной 2,5 мм, фиксирующий верхнюю антенну к внешнему корпусу.

Снимите верхнюю антенну с iPhone.

Перед сборкой обязательно очистите металлическую контактную точку на верхней антенне (не парные половины её разъёма) обезжиривателем, например раствором для стекол или изопропиловым спиртом. Масла с пальцев могут вызывать помехи беспроводной связи.

Удалите четыре винта Phillips длиной 1,6 мм, фиксирующие кронштейны кнопок громкости и переключателя без звука к внешнему корпусу.

Осторожно отлепите кабели разъёма для наушников и кнопок громкости от клея, фиксирующего их к задней части корпуса.

Аккуратно оттяните кронштейн переключателя без звука от внешнего корпуса и отлепите его маленький шлейф от внутренней части iPhone.

Снимите кабель разъёма для наушников с iPhone.

Если вы заменяете кабель разъёма для наушников, используйте край пластикового инструмента для вскрытия, чтобы снять стальные кронштейны для кнопок громкости и переключателя без звука.

Перенесите эти стальные кронштейны на новый кабель разъёма для наушников.

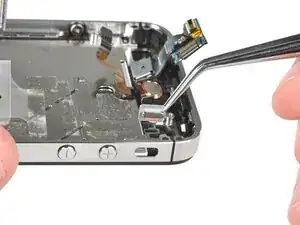

Используйте пинцет, чтобы вынуть переключатель без звука из корпуса iPhone.

При сборке оранжевая планка должна находиться ближе к передней части iPhone, когда переключатель установлен.
