Замена сотовой антенны iPhone 4 Verizon

Перед началом разрядите аккумулятор iPhone ниже 25%. Заряженный литий‑ионный аккумулятор может загореться и/или взорваться при случайном проколе.

Выключите iPhone перед началом разборки.

Задняя крышка вашего телефона может крепиться двумя винтами Phillips #000 или 5‑лопастными винтами "Pentalobe" компании Apple. Проверьте, какие винты у вас, и убедитесь, что у вас есть правильная отвёртка для их снятия.

Удалите два 3.6 мм винта Pentalobe или Phillips #000 рядом с док‑разъёмом.

Подвиньте заднюю панель в сторону верхнего края iPhone.

Панель сдвинется примерно на 2 мм.

Сожмите заднюю панель пальцами и поднимите её от iPhone. В качестве альтернативы используйте маленькую присоску.

Будьте внимательны, чтобы не повредить пластиковые защёлки, прикреплённые к задней панели.

Удалите один 1.5 мм винт Phillips, фиксирующий разъём аккумулятора на плате (если он присутствует).

Используйте край пластикового инструмента для открывания, чтобы аккуратно отжать разъём аккумулятора от его гнезда на плате.

Будьте крайне осторожны и отжимайте только разъём аккумулятора, а не гнездо на плате. Если отжимать гнездо на плате, вы можете полностью его сломать.

Снимите металлическую пластину, закрывающую разъём антенны.

Потяните за выступающую прозрачную пластиковую бирку, чтобы отделить аккумулятор от клея, прикрепляющего его к iPhone.

Если бирка оторвётся до освобождения аккумулятора, нанесите несколько капель спирта высокой концентрации (свыше 90%) под край аккумулятора. Подождите примерно одну минуту, чтобы спирт ослабил клей. Аккуратно подденьте лопастью под бирку аккумулятора, чтобы освободить клей.

Поддевание в других местах может привести к повреждению. Не пытайтесь силой выпрессовать аккумулятор. При необходимости нанесите ещё несколько капель спирта для дальнейшего ослабления клея. Никогда не деформируйте и не прокалывайте аккумулятор инструментом.

Если в телефоне остался раствор спирта, аккуратно вытрите его или дайте высохнуть на воздухе перед установкой нового аккумулятора.

Удалите аккумулятор.

Если ваш новый аккумулятор пришёл в пластиковом чехле, снимите его перед установкой, оттянув от гибкого кабеля.

Перед сборкой очистите места металлических контактов обезжиривателем, например, Windex. Масла с ваших пальцев могут вызвать помехи беспроводной связи.

После сборки выполните принудительную перезагрузку. Это может предотвратить несколько проблем и упростить поиск неисправностей.

Удалите два 1.8 мм винта Phillips, фиксирующие крышку кабеля док‑разъёма к плате.

Снимите металлическую крышку кабеля док‑разъёма.

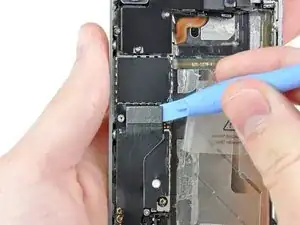

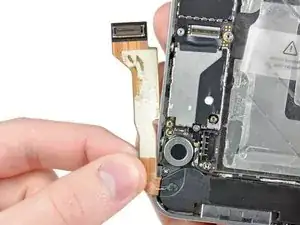

Используйте край пластикового инструмента для открывания, чтобы поддеть кабель док‑разъёма и отсоединить его от гнезда на плате.

Отделите кабель док‑разъёма от клея, крепящего его к плате и к боковой стороне корпуса динамика.

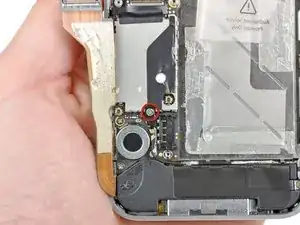

Удалите 1.6 мм винт Phillips, фиксирующий контакт давления к плате рядом с вибромотором.

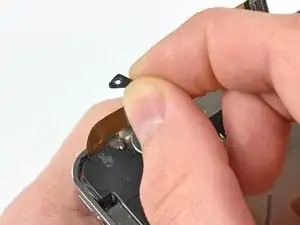

Снимите контакт давления.

При повторной установке контакта давления обязательно очистите его обезжиривателем, например Windex или изопропиловым спиртом. Масла на ваших пальцах могут вызвать помехи беспроводной связи.

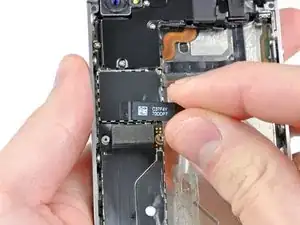

Используйте край пластикового инструмента для открывания, чтобы поддеть кабель антенны Wi‑Fi и отсоединить его от гнезда на плате.

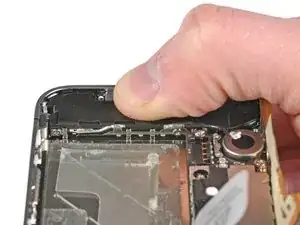

Выведите кабель антенны Wi‑Fi из‑под металлических защёлок, прикреплённых к плате.

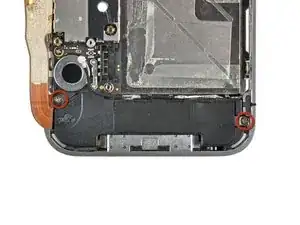

Удалите два 2.4 мм винта Phillips, фиксирующие сборку корпуса динамика к внешнему корпусу.

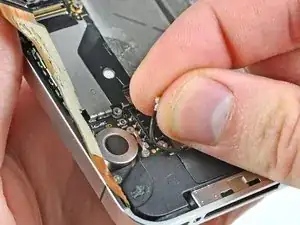

Снимите маленькую чёрную прокладку, которая была под винтом Phillips рядом с вибромотором.

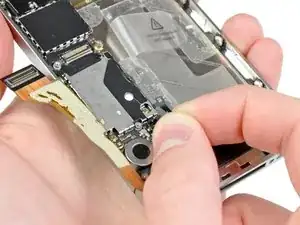

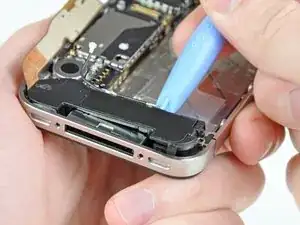

Используйте пластиковый инструмент для открывания, чтобы поднять сборку корпуса динамика из корпуса, не повредив EMI‑ляпки на прикреплённой антенне Wi‑Fi.

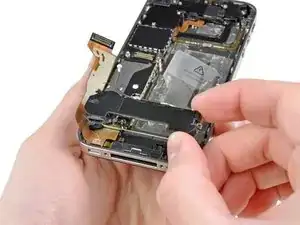

Снимите сборку корпуса динамика.

Перед затяжкой винтов сборки корпуса динамика убедитесь, что заземляющие лопатки Wi‑Fi установлены под кромкой металлического корпуса iPhone, как показано на третьем изображении.

Перед повторной сборкой очистите все металлические контакты между заземляющими лопатками антенны Wi‑Fi и корпусом iPhone обезжиривателем, например Windex или изопропиловым спиртом. Масла на ваших пальцах могут вызвать помехи беспроводной связи.

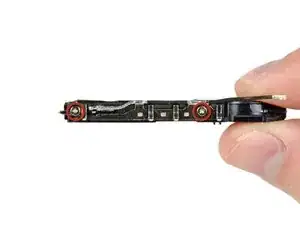

Удалите два 1.6 мм винта Phillips, фиксирующие сотовую антенну к корпусу динамика.

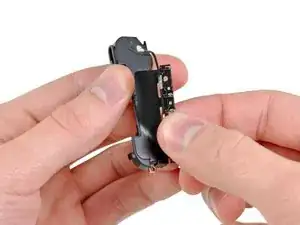

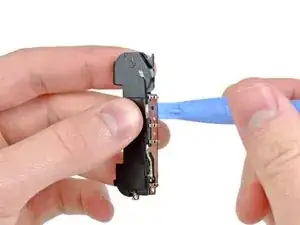

Начиная возле кабеля антенной сотовой связи, используйте кромку пластиковой монтажной лопатки, чтобы отслоить антенну от корпуса динамика.

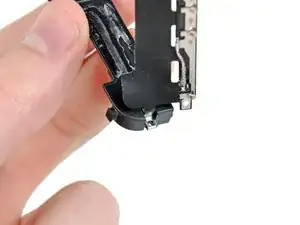

Продолжайте отслоение антенны сотовой связи от корпуса динамика, осторожно, чтобы не порвать золотой кронштейн, прикреплённый к одному из её краёв.

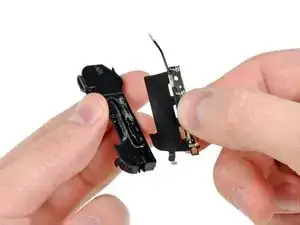

Снимите антенну сотовой связи.

При установке новой антенны сотовой связи обязательно наденьте золотой кронштейн на выступ, отлитый в корпусе динамика, прежде чем приклеивать антенну.
