Замена кнопки питания iPhone 4 (Verizon)

Перед началом разрядите аккумулятор iPhone ниже 25%. Заряженный литий-ионный аккумулятор может загореться и/или взорваться при случайном проколе.

Перед разборкой выключите iPhone.

На задней крышке телефона могут быть либо два винта Phillips #000, либо 5-точечные винты Apple "Pentalobe". Проверьте, какие у вас винты, и убедитесь, что у вас есть подходящая отвертка для их снятия.

Снимите два Pentalobe или Phillips #000 винта длиной 3,6 мм рядом с док-разъёмом.

Сдвиньте заднюю панель в направлении верхнего края iPhone.

Панель сдвинется примерно на 2 мм.

Сожмите заднюю панель пальцами и поднимите её от iPhone. В качестве альтернативы используйте маленькую присоску.

Будьте осторожны, чтобы не повредить пластиковые защёлки, прикреплённые к задней панели.

Снимите один винт Phillips длиной 1,5 мм, фиксирующий разъём аккумулятора на плате (если он присутствует).

Используйте край пластикового инструмента для открытия, чтобы аккуратно поддеть разъём аккумулятора и приподнять его из сокета на плате.

Будьте очень осторожны и поднимайте только разъём аккумулятора, а не сокет на плате. Если вы поддёте сокет, вы можете полностью его сломать.

Снимите металлическую скобу, закрывающую антенный разъём.

Потяните за видимую прозрачную пластиковую вкладку, чтобы отслоить аккумулятор от клея, закрепляющего его в iPhone.

Если вкладка порвётся до освобождения аккумулятора, нанесите несколько капель изопропилового спирта высокой концентрации (более 90%) под край аккумулятора. Подождите около минуты, чтобы раствор ослабил клей. Аккуратно поддвиньте лопаткой под вкладку аккумулятора, чтобы освободить клей.

Поддевание в других местах может привести к повреждению. Не пытайтесь выковыривать аккумулятор силой. При необходимости нанесите ещё несколько капель спирта, чтобы дополнительно ослабить клей. Никогда не деформируйте и не прокалывайте аккумулятор инструментом.

Если в телефоне остался раствор спирта, аккуратно протрите его или дайте высохнуть на воздухе перед установкой нового аккумулятора.

Удалите аккумулятор.

Если ваш запасной аккумулятор поставлялся в пластиковой оболочке, снимите её перед установкой, потянув её от шлейфа.

Перед обратной сборкой очистите места металлического контакта обезжиривателем, например Windex. Масла с пальцев могут вызвать помехи в работе беспроводных модулей.

После сборки выполните жёсткую перезагрузку. Это может предотвратить несколько проблем и упростить диагностику.

Снимите два винта Phillips длиной 1,8 мм, фиксирующие шлейф док-разъёма на плате.

Снимите тонкую металлическую крышку шлейфа док-разъёма.

Используйте край пластикового инструмента для открытия, чтобы поддеть шлейф док-разъёма и приподнять его из сокета на плате.

Отслойте шлейф док-разъёма от клея, крепящего его к плате и к боковой части корпуса динамика.

Снимите винт Phillips длиной 1,6 мм, фиксирующий контакт давления на плате рядом с вибромотором.

Удалите контакт давления.

Используйте край пластикового инструмента для открытия, чтобы поддеть кабель сотовой антенны и приподнять его из сокета на плате.

Выведите кабель сотовой антенны из-под металлических язычков, прикреплённых к плате.

При повторном подключении антенного провода ОЧЕНЬ важно, чтобы круглый разъём на конце провода был точно центрирован на парной половине на материнской плате перед приложением давления. Неправильное совмещение скорее всего уничтожит обе половины разъёма.

Снимите следующие пять винтов:

Три винта Phillips длиной 1,3 мм

Один винт Phillips длиной 1,5 мм

Один винт Phillips длиной 2,4 мм

Поднимите крышку шлейфа от её края, ближайшего к верхней части iPhone.

Выведите защёлки крышки шлейфа из вырезов в EMI-экране на плате и снимите крышку с iPhone.

Используйте край пластикового инструмента для открытия, чтобы поддеть разъём задней камеры и приподнять его из сокета на плате.

Будьте осторожны, чтобы не отломить компоненты вокруг платы при поддевании вверх.

Удалите заднюю камеру из iPhone.

Будьте осторожны, чтобы не поцарапать заднюю часть сборки дисплея после удаления задней камеры.

Отключите пять шлейфов в верхней части платы в следующем порядке:

Шлейф разъёма наушников/кнопок громкости

Шлейф кнопки питания

Шлейф фронтальной камеры

Шлейф дигитайзера

Шлейф данных дисплея

Чтобы отсоединить шлейфы, используйте край пластикового инструмента для открытия, чтобы аккуратно приподнять их разъёмы и вынуть из сокетов на плате.

Будьте осторожны, чтобы не повредить маленькие и хрупкие поверхностно-монтируемые компоненты при отключении шлейфов.

Удалите винт Phillips #000 1,5 мм рядом с разъёмом для наушников.

Поднимите маленькую прижимную контактную планку заземления с платы и снимите её с iPhone.

Используйте кромку пластикового монтажного инструмента, чтобы отсоединить разъём кабеля Wi‑Fi от платы.

При повторном подключении ленты Wi‑Fi будьте ОЧЕНЬ уверены, что круглое соединение на конце ленты центрировано над соответствующей половиной на материнской плате перед приложением давления. Несоблюдение этого требования, вероятно, приведёт к повреждению обеих половин соединения.

Если имеется, удалите кусочек ленты, закрывающий винт Phillips рядом с кнопкой питания.

Удалите винт Phillips #000 2,5 мм, фиксирующий плату рядом с кнопкой питания.

Удалите стоечный винт 4,8 мм рядом с разъёмом для наушников.

Стоечные винты лучше всего удалять с помощью отвертки или биты для стоечных винтов.

В экстренном случае можно использовать небольшую плоскую отвертку — но действуйте особенно осторожно, чтобы она не соскользнула и не повредила соседние компоненты.

Удалите винт Phillips 3,4 мм рядом с мотором виброотклика.

Удалите два стоечных винта 3,6 мм вдоль стороны платы ближе к отверстию для батареи.

Осторожно приподнимите плату с конца, ближайшего к корпусу динамика, и сдвиньте её в сторону от верхнего края iPhone.

Снимите плату.

Перед сборкой обязательно очистите все точки металл‑к‑металлу на плате (не пары контактов разъёмов) обезжиривателем, например спиртом или очистителем для стекол. Масла с пальцев могут вызвать проблемы с заземлением.

На верхней части платы имеется маленькая прямоугольная резиновая подкладка, которая предотвращает истирание шлейфов дисплея о край платы. Если она оторвётся во время ремонта, обязательно установите её на место при возвращении платы.

Не потеряйте маленький контакт заземления для задней камеры рядом с кнопкой питания.

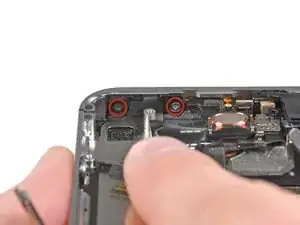

Удалите два винта Phillips 2,0 мм, фиксирующие кронштейн кнопки питания к внешнему корпусу.

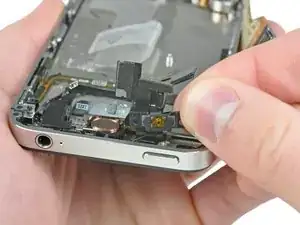

Слегка оттяните кронштейн кнопки питания от внешнего корпуса.

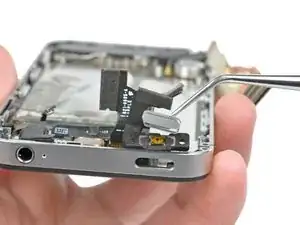

Используя пинцет, извлеките кнопку питания из iPhone.

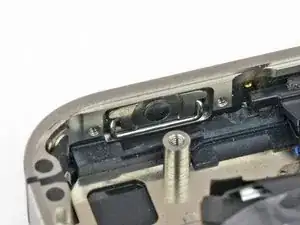

При сборке обратите внимание на правильную ориентацию кнопки питания. Металлическая петля должна быть направлена вниз, а наружные кромки — сверху.
