Отключение батареи (без информации о модели)

Дайте батарее Pixel разрядиться ниже 25% перед началом этого ремонта. Заряженная литий‑ионная батарея может загореться при повреждении.

Отключите все кабели от телефона.

Полностью выключите телефон.

Одновременно нажмите кнопки питания и увеличения громкости, чтобы вызвать меню выключения.

Задняя крышка закреплена клеем по периметру и около камер. Чтобы не повредить внутренности телефона, учтите следующее:

Если не указано иначе, не вставляйте инструмент более чем на 3 мм (ширина плоской части инструмента для поддевания) вдоль краёв.

Не вставляйте инструмент под края выступа камеры.

Ваш инструмент для открытия имеет плоский и изогнутый концы. При процедуре открытия используйте плоский конец и расположите его так, чтобы острый край инструмента был направлен вверх.

Вставьте край инструмента между задней крышкой и рамкой, начиная с острого угла инструмента, чтобы помочь разъединить клей.

Сдвиньте инструмент вдоль нижнего края, чтобы отделить клей, крепящий заднюю крышку.

Проведите инструмент вокруг нижнего правого угла и вверх по правому краю, останавливаясь у нижней части выступа камеры.

Выведите инструмент из-под задней крышки.

Вставьте инструмент под верхний правый угол задней крышки, непосредственно над выступом камеры.

Проведите инструмент вдоль верхнего края, останавливаясь в верхнем левом углу прямо над выступом камеры.

Выведите инструмент из-под задней крышки.

Вставьте инструмент под левый край задней крышки, чуть ниже выступа камеры.

Проведите инструмент вниз по левому краю, чтобы отделить клей.

Полоса клея над выступом камеры фиксирует верхний край задней крышки.

Вставьте плоский медиатор под верхний левый угол задней крышки до тех пор, пока кончик не окажется близко к верхнему краю выступа камеры.

Вы можете вставлять медиатор более чем на 3 мм вдоль верхнего края.

Проведите медиатор вправо, останавливаясь у правого края камер.

Финальная полоса клея под выступом камеры фиксирует заднюю крышку.

Вставьте плоский край медиатора под заднюю крышку, прямо под выступом камеры.

Вставьте второй медиатор в том же месте с другой стороны.

Подденьте одновременно обоими медиаторами и применяйте постоянное давление, чтобы отделить последнюю часть клея, закрепляющего заднюю крышку.

Осторожно, не гните заднюю крышку. Если клей упорно держится, вращайте крышку из стороны в сторону, чтобы дополнительно ослабить клей.

Если клей не отделяется, вы можете слегка нагреть заднюю крышку прямо под выступом камеры феном или iOpener, чтобы смягчить клей.

Снимите заднюю крышку.

При сборке:

Сейчас хорошее время протестировать телефон перед повторным герметизацией. Включите его и проверьте работоспособность. Перед продолжением сборки снова выключите устройство.

Следуйте этому руководству, чтобы установить новый клей и установить заднюю крышку.

Используйте фен, чтобы нагреть модуль вспышки и смягчить клей, прикрепляющий его к крышке платы логики.

В качестве альтернативы можно использовать iOpener или тепловой пистолет для разогрева вспышки.

Нагревайте только до тёплого состояния на ощупь. Батарея и окружающие компоненты восприимчивы к повреждению от тепла.

Просуньте медиатор под верхний край вспышки и поднимите, чтобы отделить клей, фиксирующий её к крышке.

Осторожно, не соскользните и не порвите кабель вспышки — он очень хрупкий.

При сборке следуйте этому руководству для замены клея для вспышки.

В ходе этого ремонта отслеживайте каждий винт и убедитесь, что он возвращается именно туда, откуда был извлечён.

Хотя в Pixel 8a используются винты Torx Plus, стандартные биты Torx также подходят. Прикладывайте постоянное давление вниз, чтобы предотвратить срыв шлица.

Используйте отвертку Torx Plus 3IP, чтобы удалить 15 винтов, удерживающих крышку платы:

Тринадцать винтов длиной 4,3 мм

Два винта длиной 1,9 мм

Будьте очень осторожны, чтобы не повредить пружинные контакты по периметру телефона. Вставляйте инструмент только в указанных местах.

Вставьте медиатор для открытия под нижний правый угол крышки платы и подденьте вверх, чтобы освободить защёлку.

Вставьте наконечник лопатки под выемку рядом с верхним правым углом крышки платы (прямо под отверстием для винта) и подденьте вверх, чтобы освободить защёлку.

Медленно поднимите верхний край крышки платы и проденьте модуль вспышки через соответствующее вырезное отверстие.

При сборке проденьте вспышку через вырез при опускании крышки платы на место.

Снимите крышку платы (на ней подключена катушка беспроводной зарядки).

Используйте пинцет или пальцы, чтобы снять металлическую крышку на правом краю телефона.

При сборке поместите верхний левый угол крышки под крючок на плате перед тем, как уложить её на место.

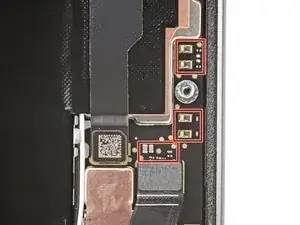

Чтобы не повредить компоненты поверхностного монтажа вокруг аккумулятора и разъёмов 5G миллиметрового диапазона, поддёргивайте только в указанных местах.

Вставьте плоский конец лопатки под правый край нажимного разъёма аккумулятора и подденьте прямо вверх, чтобы отключить его.

Чтобы снова подключить нажимной разъём, совместите его с гнездом и аккуратно нажмите с одной стороны до щелчка, затем нажмите с другой стороны. Может потребоваться несколько попыток для точного выравнивания разъёма.
