Замена аккумулятора Google Pixel 8a

Перед началом ремонта разрядите аккумулятор Pixel до уровня ниже 25%. Заряженный литий‑ионный аккумулятор может воспламениться при повреждении.

Отключите все кабели от телефона.

Полностью выключите телефон.

Нажмите одновременно кнопки питания и увеличения громкости, чтобы вызвать меню выключения.

Задняя крышка закреплена клеем по периметру и вблизи камер. Чтобы не повредить внутренние компоненты телефона, обратите внимание на следующее:

Если не указано иное, не вставляйте инструмент глубже 3 мм (ширина плоской части инструмента для открывания) по краям.

Не вставляйте инструмент под края выступа камеры.

Ваш инструмент для вскрытия имеет плоский и изогнутый концы. Во время процедуры открытия используйте плоский конец и расположите его под углом так, чтобы острый край инструмента был направлен вверх.

Вставьте край инструмента для вскрытия между задней крышкой и рамкой, начиная с острого угла инструмента, чтобы помочь отделить клей.

Проводите инструментом вдоль нижнего края, чтобы отделить клей, фиксирующий заднюю крышку.

Проведите инструментом через нижний правый угол и вверх по правому краю, остановившись у основания выступа камеры.

Извлеките инструмент из‑под задней крышки.

Вставьте инструмент под верхний правый угол задней крышки, прямо над выступом камеры.

Проводите инструментом вдоль верхнего края, остановившись в верхнем левом углу прямо над выступом камеры.

Извлеките инструмент из‑под задней крышки.

Вставьте инструмент под левый край задней крышки, чуть ниже выступа камеры.

Проводите инструментом вниз по левому краю, чтобы отделить клей.

Полоса клея над выступом камеры фиксирует верхний край задней крышки.

Вставьте пластиковую лопатку под верхний левый угол задней крышки до тех пор, пока наконечник не приблизится к верхнему краю выступа камеры.

По верхнему краю можно вставлять лопатку глубже 3 мм.

Проводите лопаткой вправо, останавливаясь у правого края камер.

Последняя полоса клея под выступом камеры фиксирует заднюю крышку.

Вставьте плоский край лопатки под заднюю крышку прямо под выступом камеры.

Вставьте вторую лопатку в том же месте с другой стороны.

Одновременно поднимайте обе лопатки и применяйте постоянное давление, чтобы отделить последний участок клея, фиксирующий заднюю крышку.

Осторожно: не перегибайте заднюю крышку. Если клей упорно держится, покрутите крышку из стороны в сторону, чтобы дополнительно ослабить клей.

Если клей не отделяется, вы можете слегка нагреть заднюю крышку прямо под выступом камеры феном или iOpener, чтобы размягчить клей.

Снимите заднюю крышку.

При сборке:

Сейчас хорошее время для проверки телефона перед повторным запечатыванием. Включите устройство и убедитесь, что оно работает. Затем снова выключите телефон перед продолжением сборки.

Следуйте этому руководству, чтобы нанести новый клей и установить заднюю крышку.

Используйте фен, чтобы нагреть блок вспышки и размягчить клей, который крепит его к крышке платы логики.

В качестве альтернативы можно использовать iOpener или тепловую пушку для прогрева вспышки.

Нагревайте вспышку только до тёплого состояния на ощупь. Аккумулятор и окружающие компоненты чувствительны к повреждению от тепла.

Подденьте медиатором верхний край вспышки и приподнимите, чтобы отделить клей, фиксирующий её к крышке.

Будьте осторожны, чтобы не соскользнуть и не порвать кабель вспышки — он очень хрупкий.

При обратной сборке заменяйте клей для вспышки, следуя этому руководству.

В ходе ремонта отслеживайте каждый винт и следите, чтобы он возвращался на своё место.

Хотя в Pixel 8a используются винты Torx Plus, подходят стандартные биты Torx. Прикладывайте постоянное нажимное усилие вниз, чтобы избежать срыва шлица.

Используйте отвёртку Torx Plus 3IP, чтобы удалить 15 винтов, фиксирующих крышку платы:

Тринадцать винтов длиной 4.3 мм

Два винта длиной 1.9 мм

Будьте очень осторожны, чтобы не повредить контактные пружины по периметру телефона. Вставляйте инструмент только в указанных местах.

Вставьте медиатор под нижний правый угол крышки платы и подденьте, чтобы освободить защёлку.

Вставьте кончик лопатки под вырез рядом с верхним правым углом крышки платы (точно под отверстием под винт) и подденьте, чтобы освободить защёлку.

Медленно приподнимите верхний край крышки платы и проденьте блок вспышки через вырез.

При обратной сборке проденьте вспышку через вырез, опуская крышку платы на место.

Снимите крышку платы (на которой подключена катушка беспроводной зарядки).

С помощью пинцета или пальцами снимите металлическую крышку на правом краю телефона.

При обратной сборке поместите верхний левый угол крышки под крючок на плате перед тем, как уложить её на место.

Это руководство снято на модели Verizon (G8HHN) Google Pixel 8a, которая имеет дополнительный кабель и разъём для 5G mmWave антенны (слева от разъёма аккумулятора). Если у вас модель без mmWave, пропустите шаги, где упоминается кабель антенны.

Вставьте плоский конец лопатки под правый край нажимного разъёма аккумулятора и подденьте прямо вверх, чтобы отключить его.

Для повторного подключения нажимного разъёма выровняйте его над гнездом и аккуратно надавите на одну сторону до щелчка, затем на другую сторону. Может потребоваться несколько попыток для выравнивания разъёма.

Чтобы не повредить компоненты поверхностного монтажа вокруг аккумулятора и разъёмов 5G mmWave, подденьте только в указанных местах.

Вставьте наконечник лопатки под нижний край нажимного разъёма антенны 5G mmWave и подденьте прямо вверх, чтобы отключить его.

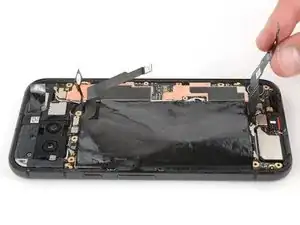

Отодвиньте кабели аккумулятора и 5G mmWave в сторону от батареи.

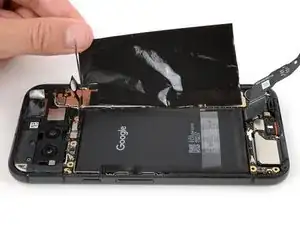

Аккуратно отведите графитовый лист в сторону от батареи.

Аккуратно сложите вкладку боковых кнопок через левый край телефона, чтобы она не мешала извлечению батареи.

Две полосы клея фиксируют батарею в её углублении.

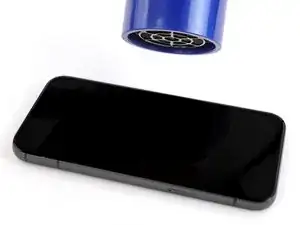

Переверните телефон и используйте фен, тепловую пушку или нагревательную плиту, чтобы равномерно нагреть экран, пока вся рамка не станет тёплой на ощупь.

Не перегревайте экран — он чувствителен к теплу. Не направляйте тепло на одно место.

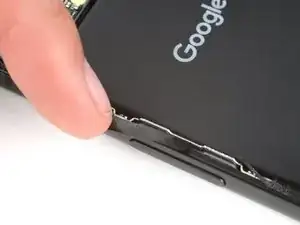

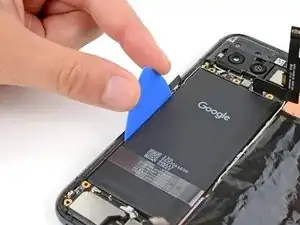

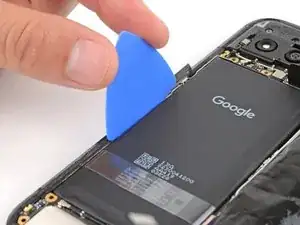

Вставьте плоский конец медиатора между левым краем батареи и рамкой.

Осторожно: не деформируйте и не прокалывайте батарею — повреждённая батарея представляет опасность.

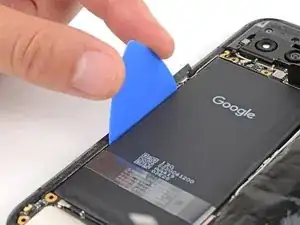

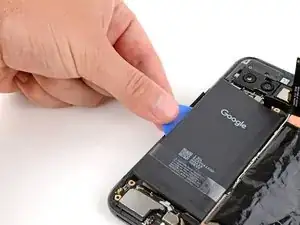

Прочно зажмите рамку одной рукой и используйте медиатор другой рукой, чтобы поддеть батарею. Держите постоянное усилие на медиаторе в течение одной минуты.

Если возникают сложности, попробуйте использовать пластиковую карту или два медиатора рядом для большего рычага.

Если батарея совсем не поддаётся, нанесите несколько капель высококонцентрированного изопропилового спирта (более 90%) на левый край батареи, приподнимите левый край телефона и подождите одну минуту, чтобы клей размягчился.

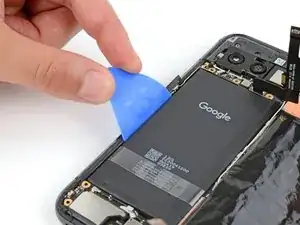

Когда клей начнёт отделяться, продвиньте медиатор глубже под батарею и продолжайте поддевать её вверх.

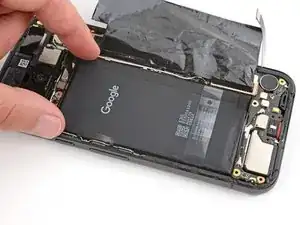

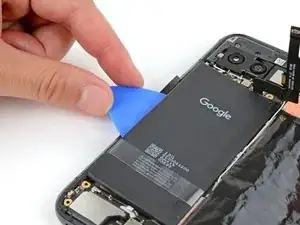

С помощью медиатора приподнимите аккумулятор, отделяя оставшийся клей.

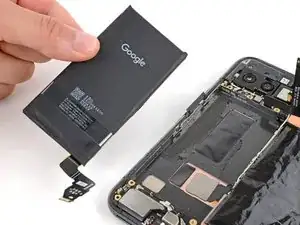

Удалите аккумулятор.

Следующие три шага показывают, как нанести новый клей и установить запасной аккумулятор.

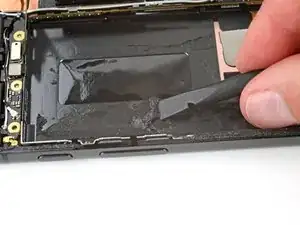

Используйте плоский конец лопатки, чтобы соскоблить край старого клея в шарик, достаточно большой, чтобы схватить его пинцетом.

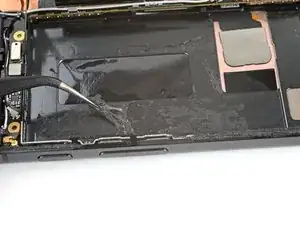

Снимите старый клей с рамки пинцетом или пальцами.

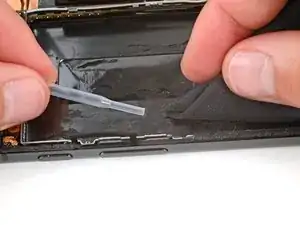

Нанесите несколько капель высококонцентрированного изопропилового спирта (свыше 90%) на остатки клея и протрите безворсовой или микрофибровой тканью.

Если аккумулятор поставляется с заранее установленным клеем, снимите защитные пленки с клея и пропустите этот шаг.

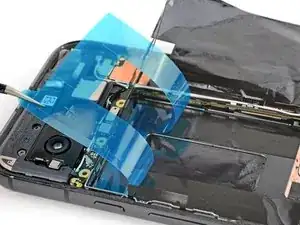

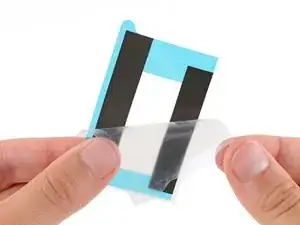

Снимите крупную прозрачную подложку с двух полос клея для аккумулятора.

В качестве альтернативы можно использовать тонкие полоски двустороннего скотча для крепления аккумулятора.

Наклейте полоски в углубление для аккумулятора так, чтобы длинная полоска была слева.

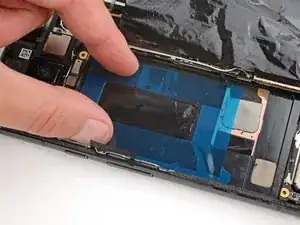

Плотно прижмите обе полоски по всей длине, чтобы закрепить клей на рамке.

Удалите оставшуюся синюю подложку с полосок.

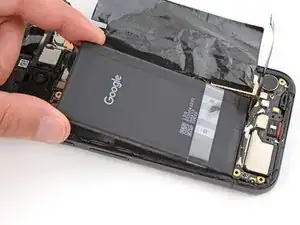

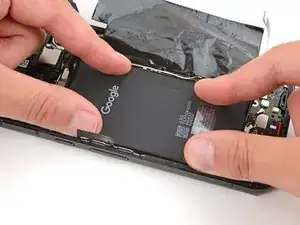

Уложите аккумулятор в гнездо и сильно прижмите его на место, убедившись, что язычок боковой кнопки не зажат между аккумулятором и рамкой.
