Замена заднего модуля камеры Google Pixel 9

Перед началом ремонта разрядите аккумулятор Pixel до уровня ниже 25%. Заряженный литий‑ионный аккумулятор может загореться при повреждении.

Отключите все кабели от телефона.

Полностью выключите телефон.

Одновременно нажмите кнопку питания и кнопку увеличения громкости, чтобы открыть меню выключения.

Клей удерживает по периметру заднее стекло на рамке.

При разъединении клея не вставляйте инструмент глубже, чем на 3 мм под заднее стекло, чтобы не повредить внутренние компоненты.

Чтобы помочь, отметьте 3 мм от кончика медиатора маркером.

Если экран или заднее стекло сильно треснули, присоска может не полностью держаться.

Наклейте перекрывающиеся полоски упаковочной ленты на стекло, чтобы защитить себя и упростить разборку. Убедитесь, что у нижнего края есть большая и ровная область, к которой может приклеиться присоска.

Разместите присоску у нижнего края заднего стекла как можно ближе к краю.

Нажмите вниз, чтобы присоска прикрепилась.

Резко и равномерно потяните присоску вверх, чтобы создать небольшой зазор под задним стеклом.

Вставьте кончик медиатора в образовавшийся зазор.

Проведите медиатором взад‑вперёд вдоль нижнего края, чтобы отделить клей, который его фиксирует.

Помните: не вставляйте медиатор глубже чем на 3 мм.

Проведите медиатором по периметру телефона, отрезая оставшийся клей.

Когда большая часть клея отделена, слегка проверните медиатор у нижнего края, чтобы приподнять заднее стекло до тех пор, пока вы не сможете схватить его пальцами.

Используйте медиатор, чтобы отделить оставшиеся участки клея, фиксирующие заднее стекло.

Снимите заднее стекло.

Во время повторной сборки:

Сейчас хорошее время проверить телефон перед окончательной герметизацией. Включите его и убедитесь, что он работает. Перед продолжением сборки снова выключите устройство.

Следуйте этому руководству, чтобы нанести новый клей и установить заднее стекло.

В ходе ремонта отслеживайте каждый винт и убеждайтесь, что он возвращается на своё место.

Хотя в Pixel 9 используются винты Torx Plus, стандартные биты Torx также подходят. Обязательно оказывайте постоянное направленное вниз усилие, чтобы избежать сорванных шлицов.

Используйте отвёртку 3IP Torx Plus, чтобы снять один винт длиной 5.4 мм, крепящий крышку верхней платы.

С помощью пинцета снимите крышку верхней платы.

Используйте отвёртку 3IP Torx, чтобы открутить пять винтов, фиксирующих среднюю рамку и катушку беспроводной зарядки:

Четыре винта длиной 5.4 мм

Один винт длиной 2.2 мм

Пинцетом отогните кабель вспышки от металлической средней рамки.

Снимите среднюю рамку, катушку беспроводной зарядки и модуль NFC.

С помощью кончика лопатки подденьте и отсоедините разъём аккумулятора.

С помощью кончика лопатки подденьте и отсоедините пресс‑разъём антенны 5G mmWave.

Снимите 5G mmWave антенну.

Небольшой гибкий кабель присоединён к задней части антенны прижимным разъёмом. Возможно, вам потребуется заново подключить его, если он отвалится.

При сборке вставьте антенну так, чтобы она находилась между рамкой и маленьким металлическим кронштейном в верхнем правом углу.

Используйте отвёртку Torx Plus 3IP, чтобы убрать винт длиной 5,4 мм, фиксирующий крышку платы антенны.

Используйте пинцет, чтобы снять крышку платы антенны.

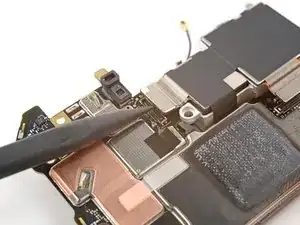

Кончиком лопатки подденьте и отключите разъём автофокусировки от материнской платы.

Вставьте одну лапку изогнутого пинцета под металлическую шейку коаксиального антенного кабеля платы антенны.

Поднимайте строго вертикально, чтобы отсоединить антенну.

Кончиком лопатки подденьте и отключите прижимной разъём передней камеры.

Кончиком лопатки подденьте и отключите два верхних прижимных разъёма межсоединительных кабелей от нижнего края материнской платы.

Снимите два винта, удерживающие материнскую плату:

Один винт Torx Plus 3IP длиной 2,9 мм

Один стоечный винт длиной 5 мм

Вставьте кончик лопатки под нижний правый угол материнской платы.

Поднимите лопаткой, чтобы отвести материнскую плату.

Поднимите материнскую плату, пока не сможете взять её пальцами.

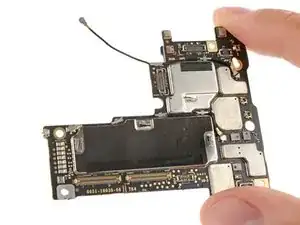

Снимите материнскую плату.

При сборке:

Проверьте состояние термопрокладки платы — она либо находится на нижней стороне платы, либо на рамке.

Если прокладка не повреждена, переходите к следующему шагу.

Если прокладка повреждена, используйте плоский конец лопатки, чтобы соскрести и удалить её.

Используйте изопропиловый спирт (более 90%) и микрофибровую салфетку, чтобы удалить все остатки термопрокладки с рамки и с нижней стороны платы.

Нанесите новую термопрокладку на её место на рамке.

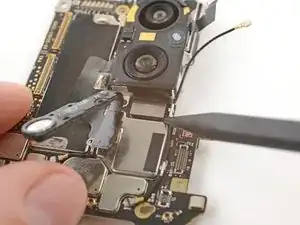

Кончиком лопатки подденьте и отключите разъём вспышки от материнской платы.

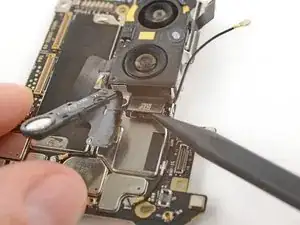

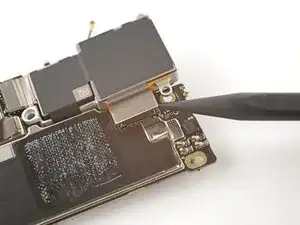

Кончиком лопатки подденьте и отключите широкоугольную камеру.

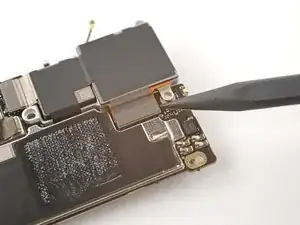

Кончиком лопатки подденьте и отключите сверхширокоугольную камеру.

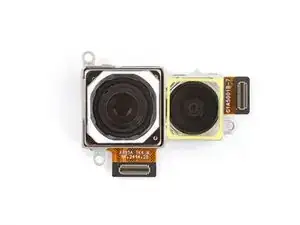

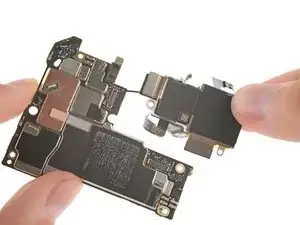

Снимите модуль задней камеры с материнской платы.

Осталась только материнская плата.

Проверьте, установлен ли датчик автофокуса на верхней части ваших запасных задних камер. Если нет, выполните оставшиеся шаги, чтобы снять и перенести датчик со старых камер.

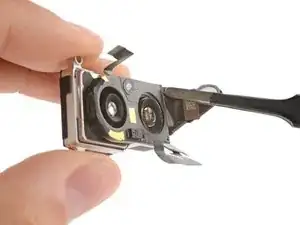

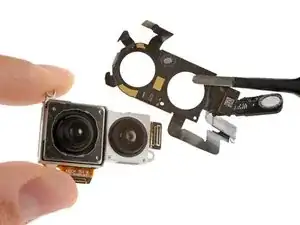

Используйте пинцет, чтобы аккуратно отодрать сборку автофокуса и вспышки с модуля задней камеры, очень осторожно, чтобы не повредить кабель или прижимные разъёмы.

Если возникают трудности, используйте iOpener или фен, чтобы слегка нагреть датчик.

Остался только модуль задней камеры.

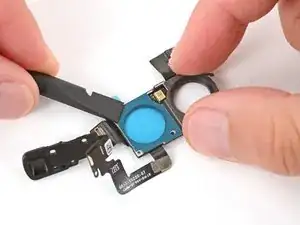

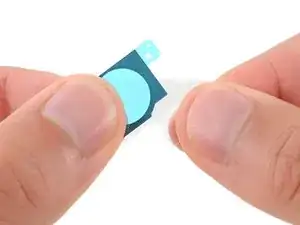

Используя лопатку и пинцет, удалите две полоски клея с нижней части модуля LDAF и вспышки.

Снимите большие прозрачные подложки с одного из клеевых слоёв вспышки.

Разместите клей на нижней части модуля и плотно прижмите плоским концом лопатки, чтобы зафиксировать клей.

Повторите процесс, чтобы нанести второй кусок клея для вспышки.

Удалите оставшиеся две синие подложки.

Будьте очень осторожны, чтобы не прикасаться к объективам камеры при выполнении этого шага. Если вы случайно коснётесь, протрите их чистой микрофибровой или безворсовой салфеткой.

Если у запасных задних камер есть защитные крышки или подложки, снимите их.

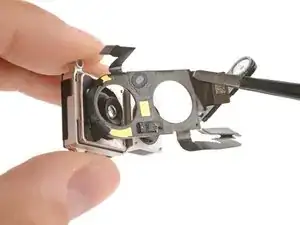

Осторожно расположите датчик над задней камерой и прижмите его на место, закрепив клеем.

Сторона с более длинным кабелем должна располагаться над меньшей камерой.
