Замена фронтальной камеры Google Pixel 5a

Вставьте инструмент для извлечения SIM-карты в маленькое отверстие на правом торце корпуса.

Стандартный инструмент для извлечения SIM-карты может быть слишком широк. Не засовывайте инструмент силой — используйте маленькую скрепку или правильно подобранный инструмент, например биту для извлечения SIM.

Нажмите с усилием до момента, пока не почувствуете, что лоток SIM-карты выдавился.

Удалите лоток SIM-карты из телефона.

Обязательно выключите устройство перед началом ремонта.

Чтобы снять экран, потребуется поддеть его. Внимательно прочитайте следующие замечания перед продолжением.

Обратите внимание на два шва по краю телефона:

Шов экрана: Этот шов отделяет экран от остальной части телефона. Не поддёргивайте в этом месте.

Шов рамки: Здесь пластиковая рамка, предназначенная для защиты экрана, соединяется с корпусом. Она удерживается пластиковыми защёлками. В этом месте следует поддевать.

Приложите нагретый iOpener к правому краю дисплея на одну минуту, чтобы размягчить клей.

В зависимости от прочности клея на вашем устройстве возможно потребуется несколько раз повторить нагрев iOpener, чтобы достаточно ослабить клей.

Можно также использовать фен, тепловую пушку или тёплую пластину, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к нагреву.

Чтобы снять экран, необходимо вставить пластинки для поддёма между чёрными защёлками, которые удерживают рамку на средней части корпуса.

Отметьте оптимальные точки входа перед продолжением.

Если экран сильно треснул, покрытие его слоем прозрачного упаковочного скотча может позволить присоске приклеиться. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. В крайнем случае можно приклеить присоску к разбитому экрану супер-клеем.

Поместите присоску как можно ближе к правому краю экрана.

Поднимайте присоску ровной, сильной тягой до появления небольшого зазора между рамкой и средней частью корпуса.

Рамка прикреплена к средней части корпуса рядом пластиковых защёлок, которые можно отсоединить, вставляя пластинку для поддёма по всему шву.

Вставьте наконечник пластинки для поддёма в шов рамки примерно в 4–5 см от нижней части телефона.

Вставьте наконечник пластинки для поддёма в шов рамки примерно в 3–4 см от верхней части телефона.

Вставьте наконечник пластинки для поддёма в шов рамки в верхней части телефона.

Если выполнить этот шаг затруднительно, проведите пластинкой вдоль верхнего правого угла телефона, пока не появится достаточный зазор вверху для пластинки.

Вставьте наконечник пластинки для поддёма в шов рамки в нижней части телефона.

Если выполнить этот шаг затруднительно, проведите пластинкой вдоль нижнего правого угла телефона, пока не появится достаточный зазор внизу для пластинки.

Вставьте наконечник пластинки для поддёма в шов рамки на левой стороне телефона примерно в 2 см от нижней части телефона.

Вставьте наконечник пластинки для поддёма в шов рамки примерно в 3–4 см ниже фронтальной камеры.

Убедитесь, что все защёлки отсоединены. Разрежьте оставшийся клей пластинкой для поддёма.

Откройте устройство с правой стороны, как книгу.

Используйте отвертку T3 Torx, чтобы вывернуть 4,6 мм винт, фиксирующий кронштейн разъёма экрана.

Во время всего ремонта следите за каждым винтом и убедитесь, что он возвращается на своё место.

С помощью пинцета снимите кронштейн разъёма экрана.

Используйте наконечник лопатки, чтобы приподнять и отсоединить гибкий кабель экрана.

Чтобы повторно подключить нажимные разъёмы вроде этого, аккуратно выровняйте и надавите на одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте по центру. При неверном выравнивании контакты могут погнуться, что приведёт к необратимому повреждению.

Задняя сторона экрана Pixel очень хрупкая. Даже небольшая царапина или вмятина могут повредить экран.

Чтобы не повредить экран или заменяемый экран:

При обращении с экраном держите его за края.

При размещении экрана на рабочей поверхности убедитесь, что нижняя часть экрана ни с чем не контактирует. Рассмотрите возможность размещения его на мягкой безворсовой ткани.

Снимите экран с телефона.

При сборке:

Если вы заменяли экран, проверьте отверстие под фронтальную камеру и снимите любые защитные плёнки, покрывающие его.

Не забудьте заново установить крепёжную планку разъёма экрана.

Если вы используете клей, вырезанный по шаблону, следуйте этому руководству для правильного нанесения нового клея для экрана.

Если вы используете ленту Tesa для прикрепления экрана, следуйте этому руководству.

Во время процесса загрузки после сборки экран пройдёт последовательность калибровки. Не касайтесь экрана в этот период, так как это может привести к неправильной калибровке сенсора и возникновению проблем с сенсорным вводом.

Используйте отвёртку Torx T3, чтобы выкрутить шесть винтов, фиксирующих среднюю рамку к плате:

Четыре винта 4,6 мм

Один винт 4,0 мм

Один винт 2,0 мм

Поскольку некоторые из этих винтов имеют разную длину, следите за каждым винтом и обязательно устанавливайте их на прежние места при обратной сборке.

Используйте остроконечную часть лопатки, чтобы приподнять чёрную пластиковую крышку в нижнем левом углу телефона.

Сдвиньте остроконечную часть лопатки влево, пока пластиковая крышка полностью не отделится от средней рамки.

Снимите пластиковую крышку со средней рамки.

Используйте пинцет, чтобы слегка отогнуть ленту, скрывающую два винта, фиксирующие крепёжную планку разъёма зарядного порта.

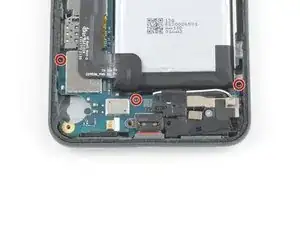

Используйте отвёртку Torx T3, чтобы выкрутить оставшиеся четыре винта, фиксирующие среднюю рамку к плате:

Три винта 4,6 мм

Один винт 4,0 мм

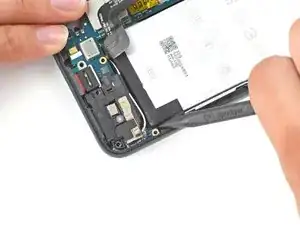

Используйте лопатку или пинцет, чтобы отогнуть ленту, фиксирующую планку разъёма зарядного порта к динамику.

Осторожно: не проколите и не согните аккумулятор инструментом — проколотый или деформированный аккумулятор может протечь или загореться.

Используйте тупой пинцет или пальцы, чтобы аккуратно отогнуть графитовую пластину, покрывающую аккумулятор.

Будьте осторожны, чтобы случайно не проколоть и не повредить аккумулятор при захвате графитовой пластины.

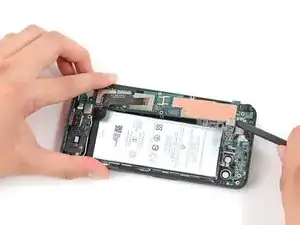

Вставьте остроконечную часть лопатки под верхний правый угол средней рамки.

На верхней части средней рамки есть чёрный пластиковый зажим, который фиксирует её к верхней части корпуса. Чтобы отсоединить, используйте лопатку, чтобы потянуть среднюю рамку вниз, а затем подденьте вверх.

Снимите среднюю рамку.

Есть две маленькие пластиковые детали, которые помогают удерживать среднюю рамку на месте. Не потеряйте их, так как без рамки они очень легко теряются.

Обязательно установите эти детали обратно в соответствующие углы до возвращения средней рамки при сборке устройства.

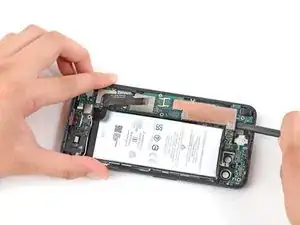

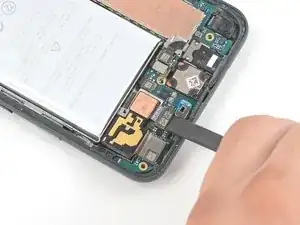

Используйте плоский конец лопатки, чтобы приподнять разъём аккумулятора и отключить его.

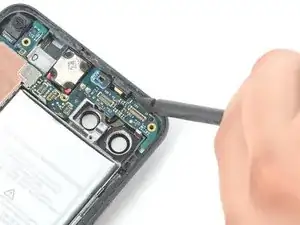

Используйте плоский конец лопатки, чтобы приподнять разъём 16 МП ультраширокоугольной камеры и отключить его.

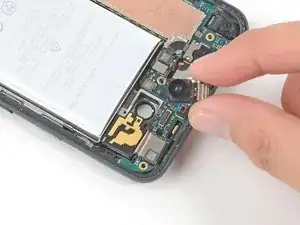

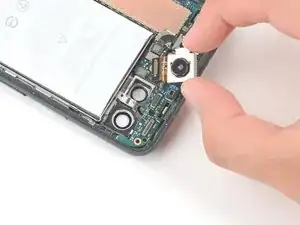

Снимите 16 МП ультраширокоугольную камеру.

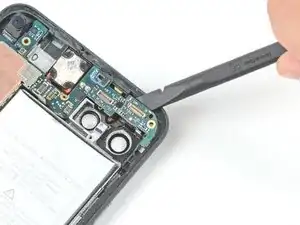

Используйте плоский конец лопатки, чтобы приподнять разъём 12,2 МП широкоугольной камеры и отключить его.

Снимите 12,2 МП широкоугольную камеру.

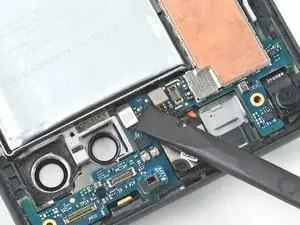

Используйте остроконечную часть лопатки, чтобы приподнять разъём разъёма для наушников и отключить его.

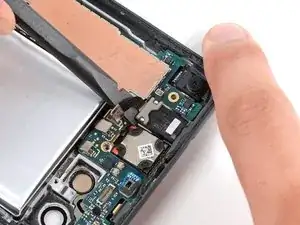

Используйте плоский конец лопатки, чтобы поддеть разъём для наушников и выдавить его из гнезда.

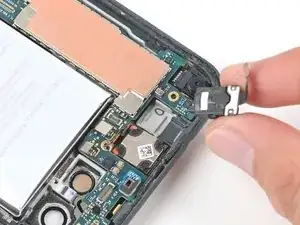

Снимите разъём для наушников.

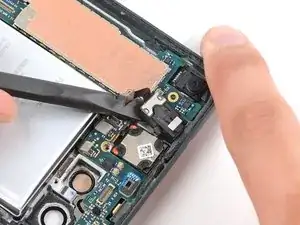

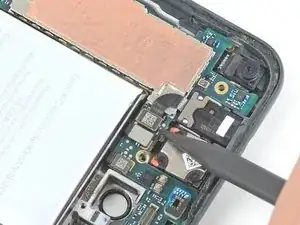

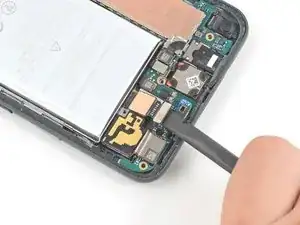

Используйте плоский конец лопатки, чтобы поддеть разъём сенсора отпечатка пальца и отключить его.

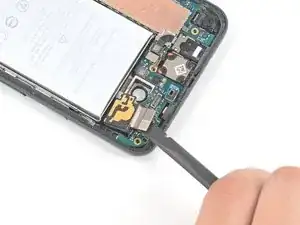

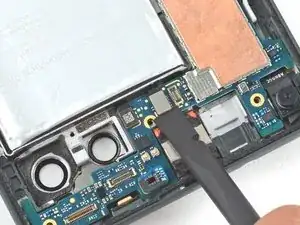

Используйте плоский конец лопатки, чтобы поддеть разъём вспышки камеры и отключить его.

Используйте отвертку T3 Torx, чтобы выкрутить три винта 2,9 мм, крепящие материнскую плату к раме.

Вставьте плоский конец лопатки под верхний правый угол материнской платы и приподнимите её от рамы.

Лоток SIM-карты также фиксирует материнскую плату в раме, поэтому перед этим шагом убедитесь, что он удалён.

Вставьте плоский конец лопатки под верхний левый угол материнской платы и приподнимите её от рамы.

Вставьте заострённый конец лопатки под паз винта в верхней правой части корпуса динамика, чтобы отщёлкнуть его от рамы.

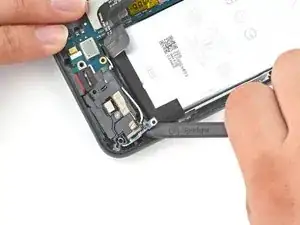

Будьте осторожны, чтобы не деформировать аккумулятор при поддевании корпуса динамика.

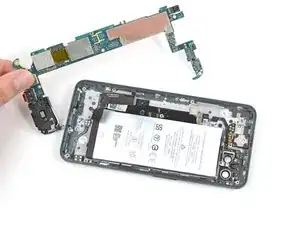

Снимите материнскую плату вместе с блоком динамика.

Переверните материнскую плату.

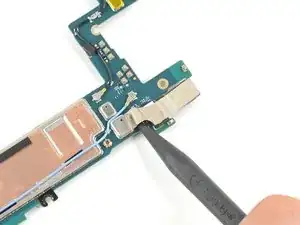

Используйте заострённый конец лопатки, чтобы отогнуть ленту, закрывающую разъём фронтальной камеры.

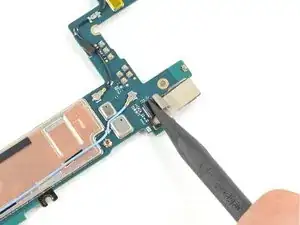

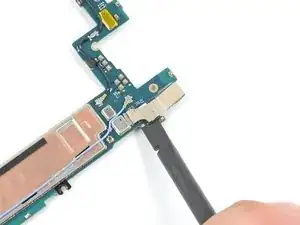

Используйте плоский конец лопатки, чтобы отключить фронтальную камеру.

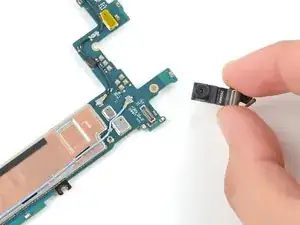

Снимите фронтальную камеру.
