Замена динамика телефонного разговорного канала Moto C

Перед началом разборки выключите телефон.

Вставьте ноготь или лопаточку в выемку в правом нижнем углу, чтобы начать отделять модуль телефона от задней крышки.

Переместите её в левый нижний угол и подденьте модуль телефона из задней крышки, пока не получите удобный захват.

Поднимите модуль телефона из задней крышки.

Используйте палец или лопаточку, чтобы поддеть аккумулятор в выемке и извлечь его.

Удалите шесть винтов Torx T5 длиной 3,5 мм.

Вставьте медиатор между крышкой и платой рядом с гнездом SIM 2, где расположены кнопки питания.

Сдвигайте и поворачивайте медиатор, чтобы отжать пластиковые защёлки, удерживающие крышку.

Вставьте медиатор между крышкой и платой с противоположной стороны рядом с гнездом карты памяти.

Поверните медиатор, чтобы отжать пластиковые защёлки, удерживающие крышку.

Снимите защитную крышку платы.

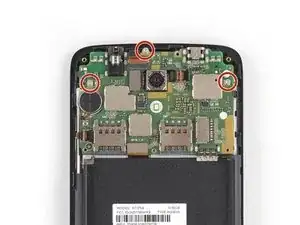

Удалите три винта Torx T5 длиной 2,5 мм.

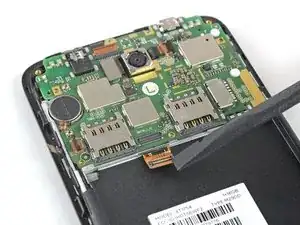

Используйте кончик медиатора, чтобы поддеть и открыть чёрный фиксатор ZIF-разъёма, расположенного внизу слева на плате.

Используйте пинцет, чтобы вынуть гибкий кабель кнопок питания и громкости из ZIF-разъёма.

Отогните гибкий кабель кнопок питания и громкости в сторону.

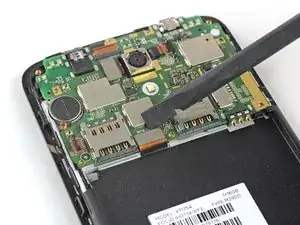

Используйте плоский конец лопаточки, чтобы поддеть и отключить гибкий кабель дисплея, расположенный в нижней части платы.

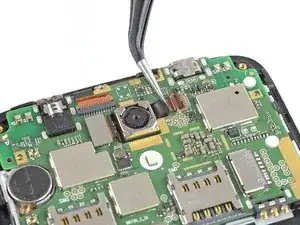

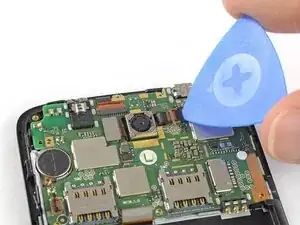

Используйте кончик медиатора, чтобы поддеть и открыть чёрный фиксатор ZIF-разъёма, расположенного в верхней части платы рядом с задней камерой.

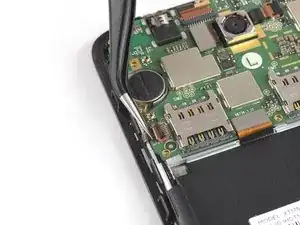

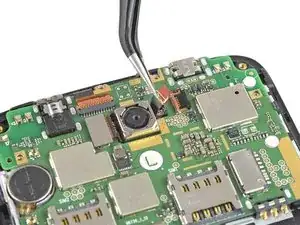

Используйте пинцет, чтобы вынуть гибкий кабель дигитайзера из ZIF-разъёма.

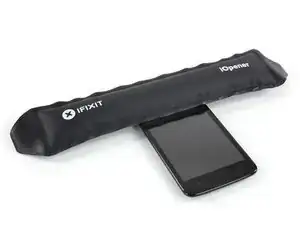

Подготовьте iOpener и приложите его к верхней части дисплея минимум на две минуты, чтобы ослабить клей под мотором вибрации и задней камерой.

Не пытайтесь полностью извлечь плату пока. Антенна всё ещё подключена к её задней стороне.

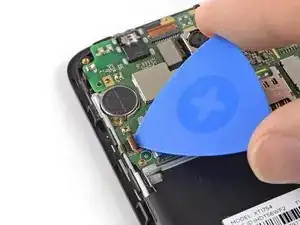

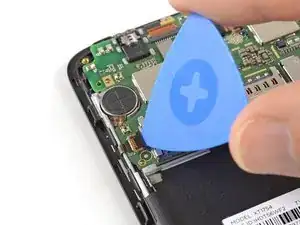

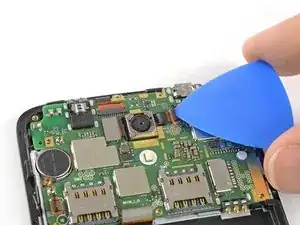

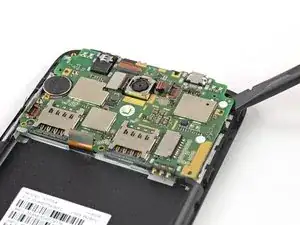

Используйте лопаточку, чтобы аккуратно приподнять плату, пока не получите удобный захват. Не повреждайте кабели рядом с платой.

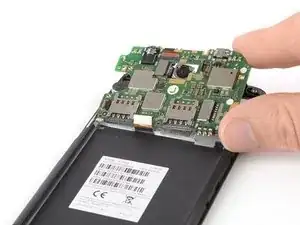

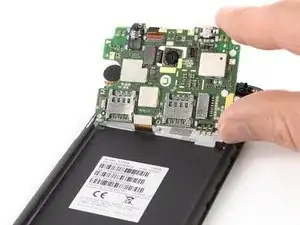

Отогните плату над отсеком аккумулятора, чтобы получить доступ к разъёмам коаксиальных кабелей.

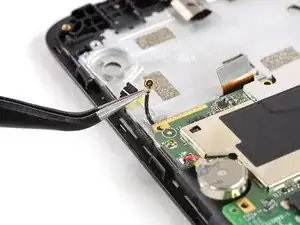

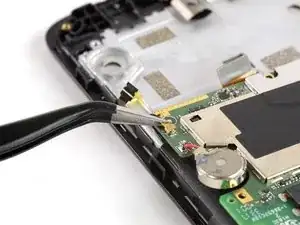

Используйте пинцет, чтобы поддеть и отключить антеннный кабель от задней стороны платы.

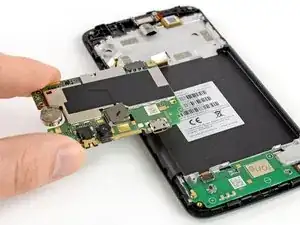

Удалите плату.

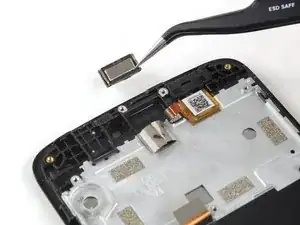

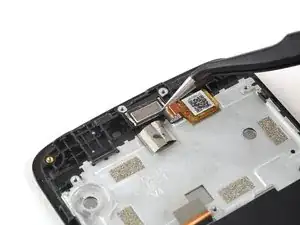

Снимите динамик телефонного разговорного канала.

При сборке убедитесь, что динамик ориентирован правильно — золотые контакты должны смотреть от верхнего края.
