Замена динамика разговорного громкоговорителя и переднего сенсорного модуля iPhone 11

Перед началом разрядите аккумулятор iPhone до уровня ниже 25%. Заряженный литий‑ионный аккумулятор может загореться и/или взорваться при случайном проколе.

Выключите iPhone перед началом разборки.

Удалите два пентагональных винта P2 длиной 6,7 мм на нижнем торце iPhone.

Открытие дисплея нарушит его водозащитные уплотнения. Приготовьте запасные уплотнения до перехода этого шага или избегайте воздействия жидкости, если вы собираете iPhone без замены уплотнений.

Если лезвие открыть слишком глубоко, оно может повредить устройство. Следуйте этому шагу, чтобы пометить лезвие и предотвратить повреждения.

Отмерьте 3 мм от кончика и отметьте лезвие постоянным маркером.

Вы также можете отметить другие углы лезвия с разными размерами.

Альтернативно, прилепите монету к лезвию лентой на расстоянии 3 мм от кончика.

Apple продаёт инструмент Adhesive Cutter для безопасной резки клея дисплея в своём магазине Self Repair Store.

Если у вашего iPhone треснул экран, предотвратите дальнейшее рассыпание стекла и возможные травмы, заклеив стекло перед ремонтом.

Наклейте перекрывающиеся полоски прозрачной упаковочной ленты по экрану iPhone до полного покрытия лицевой панели.

Наденьте защитные очки, чтобы уберечь глаза от осколков стекла, которые могут оторваться во время ремонта.

Если присоска не приклеивается на следующих шагах, сложите прочную ленту (например, армированную) в ручку и поднимайте экран с её помощью.

Если ничего не помогает, можете супер‑клеем приклеить присоску к экрану.

Следующие три шага демонстрируют Anti‑Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti‑Clamp, пропустите три шага вниз для альтернативного метода.

Полные инструкции по использованию Anti‑Clamp см. в руководстве по ссылке.

Оттяните синюю ручку назад, чтобы разблокировать рычаги Anti‑Clamp.

Наденьте рычаги на левый или правый край iPhone.

Расположите присоски ближе к нижнему краю iPhone — одна сверху, другая снизу.

Сожмите присоски вместе, чтобы создать вакуум на выбранной области.

Если поверхность iPhone слишком скользкая и Anti‑Clamp не держится, можно использовать ленту для придания сцепления.

Вытяните синюю ручку вперёд, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начнут сдвигаться, немного ослабьте присоски и выровняйте рычаги заново.

Нагрейте iOpener и пропустите его через рычаги Anti‑Clamp.

Вы также можете использовать фен, тепловую пушку или горячую пластину — но сильный нагрев может повредить дисплей и/или внутренний аккумулятор, поэтому действуйте осторожно.

Сложите iOpener так, чтобы он лежал на нижнем крае iPhone.

Подождите одну минуту, чтобы клей успел размягчиться и образовалась щель для открытия.

Вставьте лезвие для открытия в щель между экраном и пластиковым ободком, не под сам экран.

Если Anti‑Clamp не создаёт достаточной щели, добавьте нагрева в область и поверните ручку на четверть оборота.

Не крутьте более чем на четверть оборота за раз и ждите одну минуту между поворотами. Дайте Anti‑Clamp и времени выполнить работу за вас.

Пропустите следующие три шага.

Нагрев нижнего края iPhone помогает смягчить клей, удерживающий дисплей, и облегчает его открытие.

Используйте фен, тепловую пушку или подготовьте iOpener и приложите его к нижнему краю iPhone примерно на одну минуту.

Если вы используете одну присоску, прикрепите её к нижнему краю телефона, избегая изогнутой части стекла.

Потяните за присоску вверх с ровным, постоянным усилием, чтобы создать небольшой зазор между передней панелью и задним корпусом.

Вставьте медиатор для вскрытия в зазор под экраном и пластиковым ободком, не под сам экран.

Герметичный клей, удерживающий дисплей на месте, очень прочный; создание этого начального зазора требует значительной силы. Если вам трудно открыть зазор, примените больше тепла и осторожно покачивайте экран вверх-вниз, чтобы ослабить клей, пока не создадите достаточно места для вставки инструмента.

Просуньте медиатор вокруг нижнего левого угла и вдоль левого края iPhone, разрезая клей, удерживающий дисплей.

Не вставляйте медиатор глубже 3 мм, иначе вы можете повредить внутренние компоненты.

По правому краю iPhone проходят тонкие кабели. Не вставляйте медиатор здесь, чтобы не повредить кабели.

Вставьте медиатор снова в нижней кромке iPhone и проведите им вверх по правой стороне, продолжая отделять клей.

Не вставляйте медиатор глубже 3 мм, иначе вы можете повредить кабели дисплея.

Верхняя кромка дисплея закреплена как клеем, так и защёлками.

Осторожно потяните правый край дисплея немного вниз (в направлении порта Lightning).

Вставьте медиатор в правый верхний угол телефона.

Продолжайте тянуть дисплей вниз (в сторону порта Lightning) по мере необходимости, чтобы создать зазор достаточный для медиатора.

Проведите медиатором к левому верхнему углу и разрежьте оставшийся клей, удерживающий дисплей.

Не вставляйте медиатор глубже 3 мм, иначе вы можете повредить блок датчиков Face ID.

Потяните за маленький выступ на присоске, чтобы отделить её от передней панели.

Откройте iPhone, откинув дисплей от левой стороны, как обложку книги.

Не пытайтесь полностью отделить дисплей — несколько хрупких ленточных кабелей всё ещё соединяют его с логической платой.

Подпереть дисплей о чём‑то устойчивое.

При сборке положите дисплей на место, совместите защёлки по верхней кромке и аккуратно прижмите верхнюю кромку до фиксации, прежде чем защёлкнуть остальную часть дисплея. Если он не защёлкивается легко, проверьте состояние защёлок по периметру дисплея и убедитесь, что они не погнуты.

Чтобы добраться до винтов в следующем шаге, наклоните дисплей, слегка приподняв его нижний край.

Осторожно, чтобы не растянуть и не порвать кабели дисплея.

Используйте отвертку Y000, чтобы удалить три винта длиной 1,1 мм, удерживающие кронштейн разъёма аккумулятора.

В ходе этого ремонта следите за каждым винтом и убедитесь, что он возвращается точно на своё место.

При сборке это хорошее место, чтобы включить iPhone и проверить все функции перед тем, как запечатать дисплей. Обязательно полностью выключите iPhone перед продолжением работы.

Снимите кронштейн.

Используйте лопатку или чистый ноготь, чтобы приподнять разъём аккумулятора из его гнезда на логической плате.

Постарайтесь не повредить чёрное силиконовое уплотнение вокруг этого и других разъёмов на плате. Эти уплотнения обеспечивают дополнительную защиту от воды и пыли.

Слегка отогните разъём от логической платы, чтобы он случайно не коснулся гнезда.

Используйте отвертку Y000, чтобы удалить пять винтов длиной 1,1 мм, удерживающих кронштейн крышки логической платы.

Снимите кронштейн.

Используйте лопатку или ноготь, чтобы отсоединить разъём кабеля ЖК‑панели.

Затем отсоедините разъём дигитайзера рядом с ним.

Используйте острие лопатки или ноготь, чтобы отсоединить разъём модуля датчиков передней панели.

Снимите узел дисплея.

При сборке остановитесь здесь, если вы хотите заменить водостойкий клей по краям дисплея.

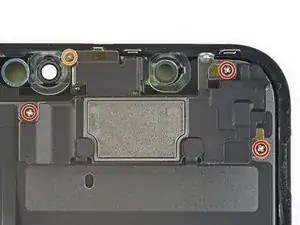

Снимите четыре винта, закрепляющие узел динамика/датчиков:

Три винта Phillips 1,6 мм

Один винт Y000 1,3 мм

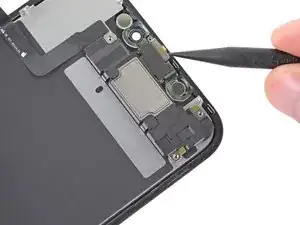

Используйте острый конец лопатки, чтобы аккуратно приподнять верхний край динамика.

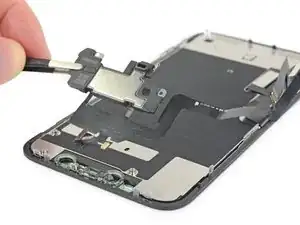

Переверните узел динамика — вниз и от верхнего края дисплея.

Динамик остаётся подключённым с помощью очень тонких ленточных кабелей. Будьте осторожны, чтобы не натянуть и не повредить кабели.

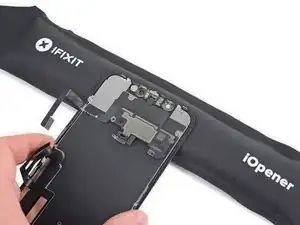

Используйте фен или тепловую пушку либо подготовьте iOpener и приложите его к верхней передней части дисплея на 1–2 минуты, чтобы размягчить клей, фиксирующий датчики.

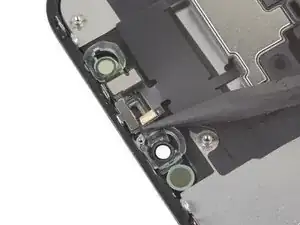

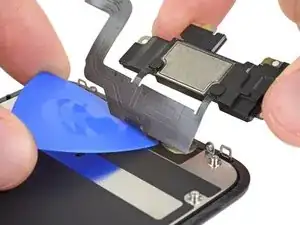

Осторожно подведите край медиатора под гибкий кабель под микрофоном.

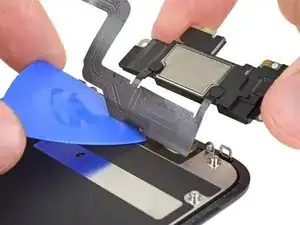

Аккуратно проверните, чтобы отделить микрофон, при этом следите, чтобы не натянуть и не повредить гибкий кабель.

При необходимости используйте острие лопатки, чтобы завершить отделение микрофона от его выемки в передней панели.

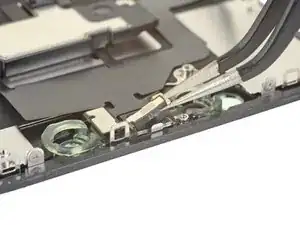

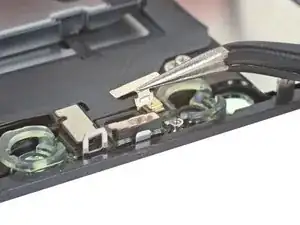

Используйте пинцет, чтобы сдвинуть маленький кронштейн строго вверх и снять его с датчика освещённости.

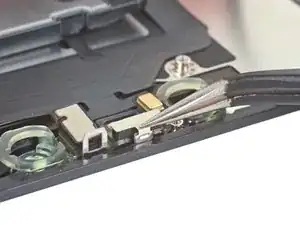

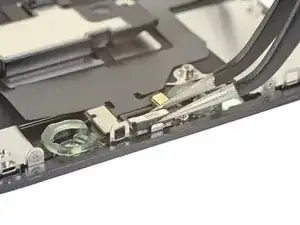

Используйте пинцет, чтобы покачать датчик освещённости и поднять его из выемки в дисплее.

Если датчик не выходит после нескольких секунд, примените больше нагрева и попробуйте снова.

Датчик остаётся подключён к остальной части узла датчиков через очень тонкий гибкий кабель. Будьте осторожны, чтобы не натянуть и не повредить кабель.

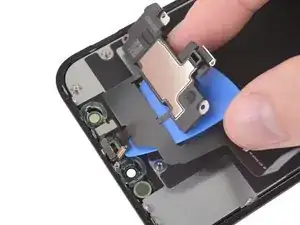

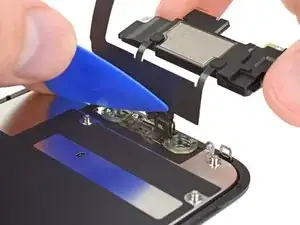

Работая слева направо, подведите медиатор под гибкий кабель и под модуль датчика приближения с подсветкой.

Осторожно покачивайте и приподнимайте, чтобы отделить модуль от его выемки в передней панели.

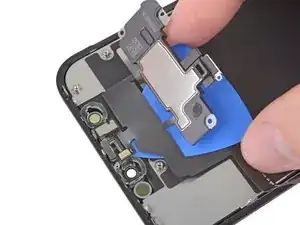

Удобно приподнимать и удерживать динамик в стороне для доступа. Просто будьте осторожны, чтобы не тянуть за тонкий гибкий кабель во время работы.

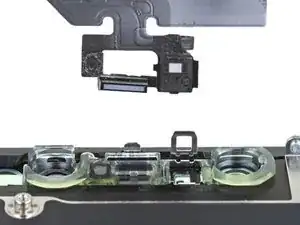

Снимите разговорный динамик и передний узел датчиков.

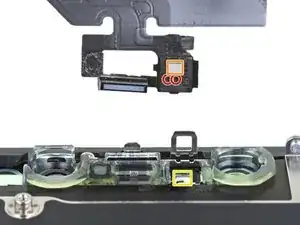

При сборке проверьте положение чёрного пластикового модуля, содержащего эти компоненты:

Датчик приближения

Подсветка

Модуль должен быть установлен так, чтобы эти компоненты не были закрыты клеем.
