Замена аккумулятора iPhone 11

Перед началом разрядите аккумулятор iPhone ниже 25%. Заряженный литий‑ионный аккумулятор при случайном проколе может загореться и/или взорваться.

Перед разборкой выключите iPhone.

Удалите два пенталобных винта P2 длиной 6,7 мм на нижнем торце iPhone.

Открытие дисплея нарушит водонепроницаемые уплотнения. Подготовьте запасные уплотнения до перехода к следующему шагу или будьте внимательны к попаданию жидкости, если вы собираете iPhone без замены уплотнений.

Если задвинуть медиатор слишком глубоко, он может повредить устройство. Выполните этот шаг, чтобы отметить медиатор и предотвратить повреждения.

Отмерьте 3 мм от кончика и отметьте медиатор перманентным маркером.

Вы также можете отметить другие углы медиатора разными расстояниями.

Альтернативно приклейте монету к медиатору в 3 мм от кончика.

Apple продаёт инструмент Adhesive Cutter для безопасной резки клейкого слоя дисплея в своём магазине Self Repair.

Если у iPhone треснут экран, чтобы предотвратить дальнейшее рассыпание стекла и защитить себя во время ремонта, заклейте стекло.

Наложите полосы прозрачного упаковочного скотча с перекрытием на экран iPhone до полного покрытия лицевой поверхности.

Наденьте защитные очки, чтобы уберечь глаза от осколков стекла во время ремонта.

Если присоска не пристаёт в следующих шагах, сложите прочный кусок ленты (например, армированного скотча) в ручку и используйте её, чтобы поднять экран.

В крайнем случае можно приклеить присоску к экрану суперклеем.

Следующие три шага демонстрируют Anti‑Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti‑Clamp, пропустите три шага дальше для альтернативного метода.

Полные инструкции по использованию Anti‑Clamp можно найти в этом руководстве.

Оттяните синюю ручку назад, чтобы разблокировать рычаги Anti‑Clamp.

Наденьте рычаги на левый или правый край iPhone.

Расположите присоски ближе к нижнему краю iPhone — одну сверху и одну снизу.

Сожмите присоски вместе, чтобы создать вакуум в выбранной области.

Если поверхность iPhone слишком скользкая и Anti‑Clamp не удерживается, можно приклеить ленту, чтобы создать более сцепляющую поверхность.

Отведите синюю ручку вперёд, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются совмещёнными друг с другом. Если они соскальзывают, слегка ослабьте присоски и выровняйте рычаги.

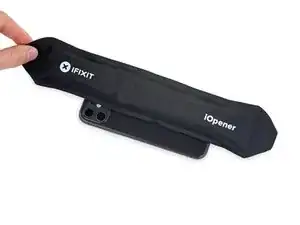

Разогрейте iOpener и проведите его через рычаги Anti‑Clamp.

Также можно использовать фен, тепловую пушку или горячую плитку, но сильный нагрев может повредить дисплей и/или внутренний аккумулятор, поэтому действуйте осторожно.

Сложите iOpener так, чтобы он лежал на нижнем крае iPhone.

Подождите минуту, чтобы клей успел размягчиться и образовалась щель для открытия.

Вставьте медиатор в щель между экраном и пластиковой рамкой, не под экран.

Если Anti‑Clamp не создаёт достаточной щели, подогрейте область сильнее и поверните ручку на четверть оборота.

Не поворачивайте более чем на четверть оборота за раз и выдерживайте минуту между поворотами. Дайте Anti‑Clamp и времени выполнить работу за вас.

Пропустите следующие три шага.

Нагрев нижнего края iPhone помогает размягчить клей, удерживающий дисплей, что облегчает его открытие.

Используйте фен или тепловую пушку или подготовьте iOpener и приложите его к нижнему краю iPhone примерно на минуту.

Если вы используете одиночную присоску, закрепите её на нижнем крае телефона, избегая изогнутой части стекла.

Тяните присоску вверх с сильным, постоянным давлением, чтобы создать небольшой зазор между передней панелью и задним корпусом.

Вставьте медиатор для вскрытия в зазор под экраном и пластиковым ободком, не под сам экран.

Герметичный клей, удерживающий дисплей на месте, очень прочен; создание этого начального зазора требует значительной силы. Если вам трудно открыть зазор, примените больше тепла и аккуратно покачивайте экран вверх и вниз, чтобы ослабить клей, пока не появится достаточно места для вставки инструмента.

Проведите медиатором вокруг нижнего левого угла и вдоль левого края iPhone, разрезая клей, удерживающий дисплей.

Не вставляйте медиатор глубже 3 мм, чтобы не повредить внутренние компоненты.

Вдоль правого края iPhone проходят тонкие кабели. Не вставляйте медиатор здесь, чтобы не повредить кабели.

Снова вставьте медиатор в нижний край iPhone и проведите им вверх по правой стороне, продолжая разъединять клей.

Не вставляйте медиатор глубже 3 мм, чтобы не повредить кабели дисплея.

Верхний край дисплея закреплён клеем и защёлками.

Аккуратно потяните правый край дисплея немного вниз (в направлении разъёма Lightning).

Вставьте медиатор в верхний правый угол телефона.

Продолжайте тянуть дисплей вниз (в сторону разъёма Lightning) по мере необходимости, чтобы увеличить зазор для медиатора.

Проведите медиатором к верхнему левому углу и отрежьте оставшийся клей, закрепляющий дисплей.

Не вставляйте медиатор глубже 3 мм, чтобы не повредить блок датчиков Face ID.

Оттяните маленький язычок на присоске, чтобы отделить её от передней панели.

Откройте iPhone, откинув дисплей вверх с левой стороны, как обложку книги.

Не пытайтесь полностью отделить дисплей пока — несколько хрупких ленточных кабелей всё ещё соединяют его с платой.

Подприте дисплей о чём‑то прочное.

При сборке установите дисплей на место, совместите защёлки вдоль верхнего края и аккуратно прижмите верхний край, после чего защёлкните остальную часть дисплея. Если он не защёлкивается легко, проверьте состояние защёлок по периметру дисплея и убедитесь, что они не погнуты.

Чтобы получить доступ к винтам в следующем шаге, наклоните дисплей, слегка поднимите его нижний край.

Осторожно, чтобы не растянуть и не порвать кабели дисплея.

Используйте отвёртку Y000, чтобы выкрутить три винта длиной 1.1 мм, удерживающие планку разъёма аккумулятора.

В ходе этого ремонта следите за каждым винтом и убедитесь, что он возвращается на своё место.

При сборке это хорошее место, чтобы включить iPhone и проверить все функции перед окончательной установкой дисплея. Обязательно полностью выключите iPhone, прежде чем продолжать работу.

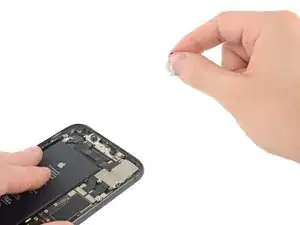

Снимите планку.

Используйте лопаточку или чистый ноготь, чтобы отжать разъём аккумулятора от его гнезда на плате.

Старайтесь не повредить чёрную силиконовую уплотнительную прокладку вокруг этого и других разъёмов платы. Эти прокладки обеспечивают дополнительную защиту от воды и пыли.

Немного отогните разъём от платы, чтобы он случайно не коснулся гнезда.

Используйте отвёртку Y000, чтобы выкрутить пять винтов длиной 1.1 мм, удерживающих планку крышки платы.

Снимите планку.

Используйте лопаточку или ноготь, чтобы отсоединить разъём кабеля ЖК‑панели.

Затем отсоедините разъём оцифровщика рядом с ним.

Используйте кончик лопаточки или ноготь, чтобы отсоединить разъём модуля датчиков передней панели.

Снимите сборку дисплея.

При сборке при необходимости остановитесь здесь, если хотите заменить водонепроницаемый клей по краям дисплея.

Используя крестовую отвертку, удалите пять винтов, крепящих скобу под Taptic-двигателем и динамиком:

Четыре винта 1,6 мм

Один винт 1,3 мм

Снимите нижнюю скобу.

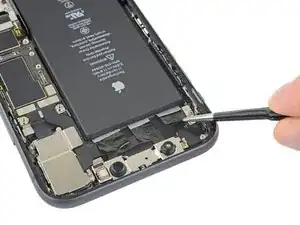

Используйте пинцет, чтобы поднять и снять черную ленту и резиновую накладку, закрывающие разъем Taptic-двигателя.

Немного нагрейте феном или iOpener, чтобы ленту было легче отлепить и затем приклеить обратно.

Удалите пять винтов, крепящих динамик и скобы:

Один крестовый винт 1,9 мм

Один крестовый винт 2,3 мм

Один стоечный винт 3,1 мм

Два крестовых винта 1,6 мм

Снимите маленькую заземляющую скобу в правом верхнем углу динамика.

Снимите крышку разъема Taptic-двигателя.

Поднимите и отодвиньте маленькую плату, закрывающую оставшийся винт динамика в нижнем правом углу iPhone.

Снимите стоечный винт 2,4 мм под ней.

Вставьте лопатку под верхний край динамика, рядом с кромкой корпуса iPhone.

Осторожно подденьте и приподнимите верхний край динамика.

Держите динамик за боковые кромки и покачивайте из стороны в сторону, чтобы отделить клей, фиксирующий его к нижнему краю iPhone.

Оттяните динамик от нижнего края iPhone, пока клейкая прокладка не разойдётся.

Снимите динамик.

По желанию, чтобы лучше защитить от воды и пыли, замените клейкую прокладку динамика при сборке:

Снимите оставшийся клей пинцетом.

Подготовьте поверхность под ним, очистив небольшим количеством изопропилового спирта и безворсовой тканью или кофейным фильтром, чтобы новая прокладка хорошо приклеилась.

Установите новую прокладку на динамик, затем установите динамик на место.

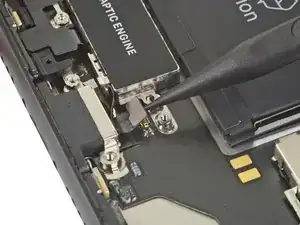

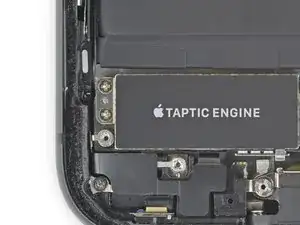

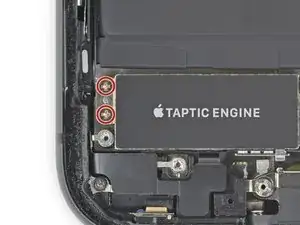

Используя крестовую отвертку, удалите два винта 1,8 мм, крепящие Taptic-двигатель.

Используйте лопатку, чтобы отсоединить гибкий кабель Taptic-двигателя, поддев его строго вверх от разъема.

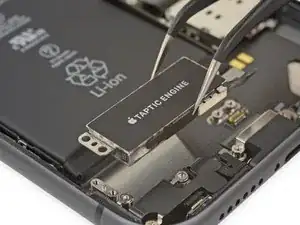

Снимите Taptic-двигатель.

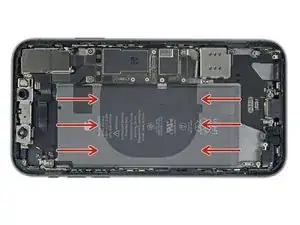

Шесть полос растягиваемого клея удерживают батарею на месте — три возле верхнего края и три возле нижнего.

Каждая полоса клея имеет черную вытяжную ленточку на одном конце, которая слабо приклеена и подогнута на верх батареи.

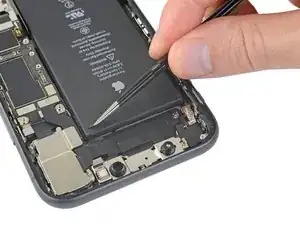

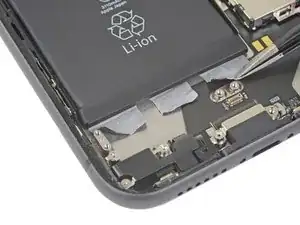

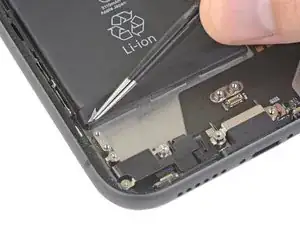

Отогните три вытяжные ленточки клея батареи от нижнего края батареи.

Будьте осторожны, не проткните батарею острыми инструментами — пробитая батарея может выделять опасные химикаты или воспламениться.

В следующих шагах вы будете тянуть каждую ленточку, чтобы медленно растянуть клей под батареей. Клей отпускает по мере растяжения.

Если полосы порвутся — не паникуйте! Читайте дальше — там есть дополнительные шаги для удаления сломанных полос.

Чтобы повысить шансы на успех:

Не нажимайте на батарею. Держите iPhone крепко за боковые стороны.

Держите полосы плоскими и без складок при вытягивании.

Тяните очень медленно, давая полосе время растянуться и отделиться. На удаление каждой полосы уходит около 30 секунд растяжения.

Тяните под низким углом, чтобы полоса не зацепилась за нижний край батареи.

Если полоса оборвется под батареей и её нельзя будет вытащить, перейдите к другим полосам, затем выполните дополнительные шаги ниже.

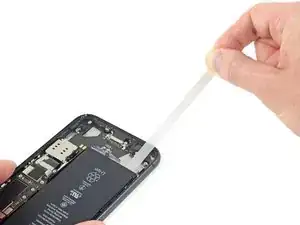

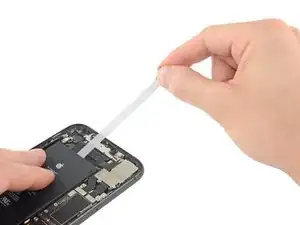

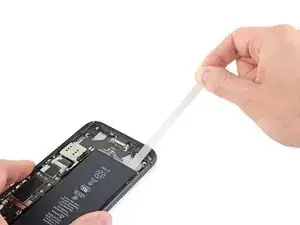

Медленно потяните одну вытяжную ленточку клея от батареи, вниз, в сторону нижнего края iPhone.

Тяните равномерно, поддерживая постоянное натяжение на полосе, пока она не выскользнет из-под батареи и задней крышки.

Полоса растянется во много раз от первоначальной длины. Продолжайте тянуть и при необходимости снова захватите полосу ближе к батарее.

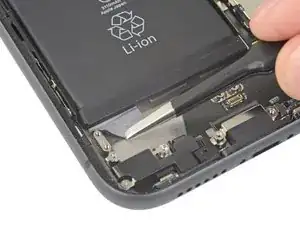

Если вытяжные ленточки клея порвутся в процессе удаления, используйте пальцы или пинцет, чтобы захватить оставшуюся длину клея и продолжайте тянуть.

Если какие-либо полосы клея порвутся под батареей и не могут быть извлечены, попытайтесь удалить остальные полосы, а затем продолжите согласно дальнейшим инструкциям.

Повторите описанные выше шаги, чтобы удалить ещё две клеевые ленты возле нижнего края iPhone.

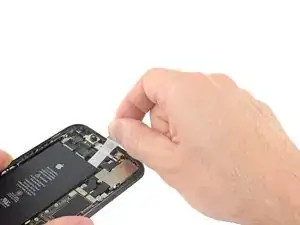

Отогните три клеевые вкладки аккумулятора от верхнего края аккумулятора.

Не касайтесь модулей Face ID в верхней части iPhone.

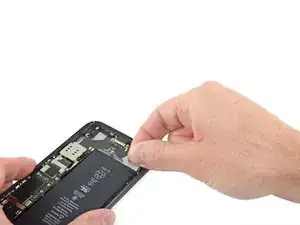

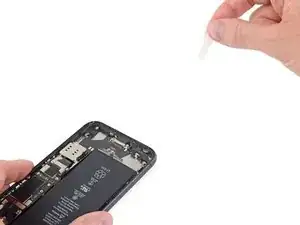

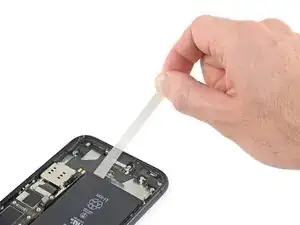

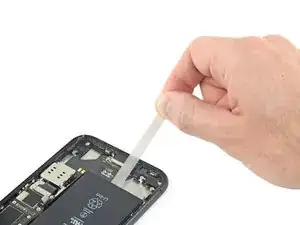

Вынимайте верхние клеевые полоски по одной, используя тот же метод, которым вы вытягивали нижние полоски.

Обязательно держите аккумулятор при удалении последней полоски, иначе он может неожиданно выскочить из iPhone.

Если вам удалось успешно извлечь все клеевые полоски, пропустите следующий шаг.

Если какие‑то клеевые полоски сломались под аккумулятором и не были извлечены, продолжайте со следующим шагом.

Если какие‑то клеевые полоски сломались и аккумулятор остался приклеенным к задней части корпуса, удалите его, капнув несколько капель изопропилового спирта (90% или выше) под аккумулятор рядом с прикипевшими полосками.

Через приблизительно минуту аккуратно приподнимите аккумулятор.

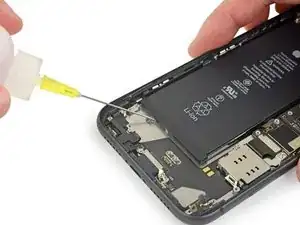

Аккумулятор должен отделиться с минимальным усилием. Если нет, добавьте немного изопропилового спирта и попробуйте снова. Не сгибайте и не прокалывайте аккумулятор.

Если аккумулятор застрял и подходящего жидкого растворителя нет, подготовьте iOpener или используйте фен, чтобы нагреть заднюю панель корпуса прямо за аккумулятором.

Нагревайте iPhone до состояния, когда задняя панель будет немного слишком горячей для комфортного прикосновения, но не более того.

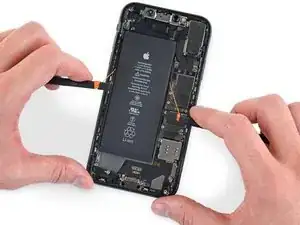

Переверните iPhone и проденьте прочную нить (например, зубную нить) под аккумулятор.

Наденьте перчатки для защиты пальцев или намотайте концы нити на инструмент.

Тяните нить из стороны в сторону пилящими движениями, чтобы отделить клей. Это может занять время, так как клей медленно деформируется, но при терпении аккумулятор освободится. Не деформируйте и не повредите аккумулятор.

Начинайте с верхнего или нижнего края аккумулятора и тяните в направлении к середине. Не тяните нить через центральную треть аккумулятора, иначе вы можете повредить ленточные кабели или катушку беспроводной зарядки непосредственно под ним.

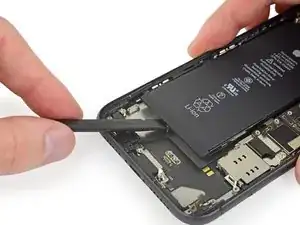

Если вы решите использовать монтажные инструменты, чтобы поддеть аккумулятор из iPhone, будьте чрезвычайно осторожны, иначе вы можете повредить ленточные кабели или катушку беспроводной зарядки непосредственно под аккумулятором.

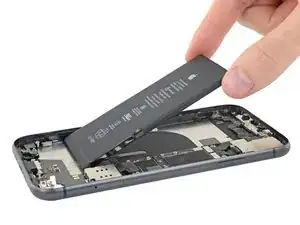

Удалите аккумулятор.

Перед установкой нового аккумулятора вновь установите тактильный мотор и динамик. Это поможет правильно выровнять аккумулятор при установке.

Перед приклеиванием запасного аккумулятора временно подключите разъём аккумулятора к материнской плате. Это гарантирует, что аккумулятор правильно размещён в посадочном гнезде.

Приклейте аккумулятор, отключите его и продолжите сборку устройства.

Если у вашего нового аккумулятора нет предварительно установленных клеевых полосок, обратитесь к этому руководству для замены клеевых полосок.

После сборки выполните жёсткую перезагрузку. Это может предотвратить несколько проблем и упростить устранение неполадок.
