Ремонт экрана iPhone 11 без подсветки

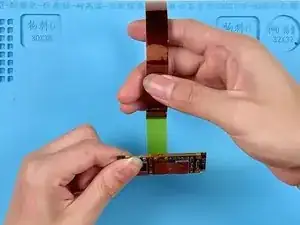

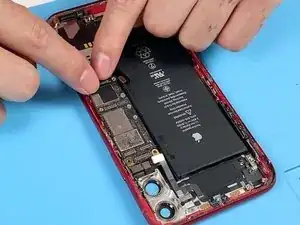

Для начала установите материнскую плату. Подключите экран и батарею к материнской плате.

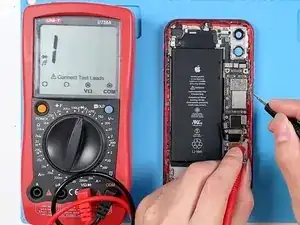

Нажмите кнопку питания, чтобы включить телефон. Логотип Apple слабо виден. Телефон может быть включен, но подсветка не работает.

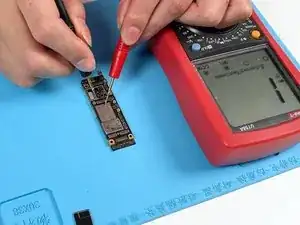

Снимите экран и отключите батарею. Измерьте значения диодов на пинах 26, 24, 22, 20, 18 и 16 на J8000 в режиме диода мультиметра. На пинах 24 и 18 нет значений диодов. Нормальное значение должно составлять около 400-500. Можно предварительно судить о том, что цепи двух пинов имеют обрывы.

Поскольку соответствующие компоненты двух пинов находятся под защитным экраном, необходимо удалить защитный экран. Защитите разъемы термостойким скotchем.

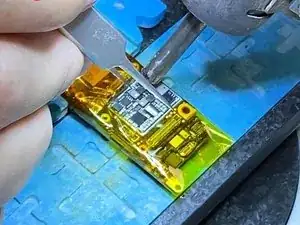

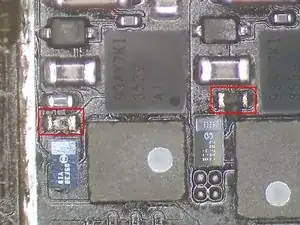

Нагрейте защитный экран с помощью фена при 380 °C и потоке воздуха 60. Подыщите защитный экран с помощью скульптурного ножа. Под микроскопом видно, что R5651 и R5661 сгорели.

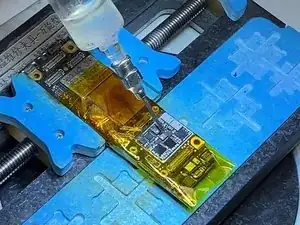

Нанесите немного флюса.

Удалите резисторы с помощью фена при 360 °C и потоке воздуха 40.

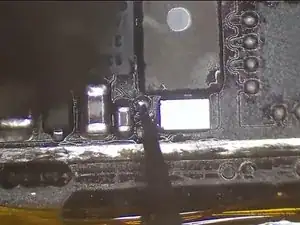

Нанесите немного паяльной пасты средней температуры. Продолжайте греть с помощью фена. Поскольку мы не нашли резисторы того же размера, мы используем индукторы защиты подсветки от iPhone 7 в качестве альтернативы. Нагрейте с помощью фена, чтобы припаять индукторы.

После того как материнская плата остынет, снимите термостойкий скotch. Измерьте мультиметром. Значения диодов на пинах 24 и 18 вернулись в норму.

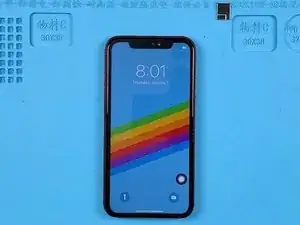

Следующим шагом установим материнскую плату. Телефон может быть включен. Дисплей работает исправно.

Р

Перевод руководства с ifixit.com
