Как починить iPhone 11 Pro, который не включается

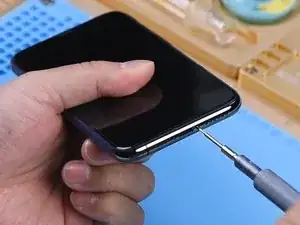

Снимите два винта типа pentalobe на нижнем торце и приподнимите экран.

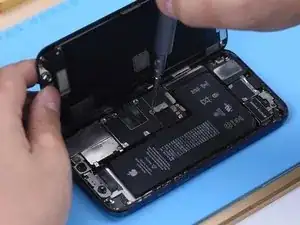

После приподнимания экрана снимите защитные крышки, отключите аккумулятор и полностью снимите экран.

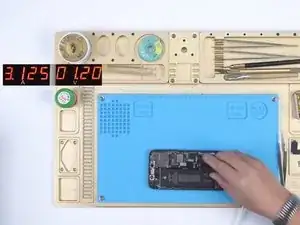

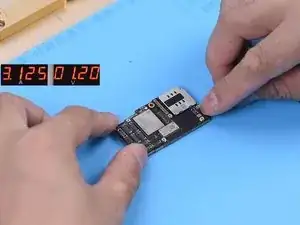

Подключите материнскую плату к источнику питания. Амперметр показывает большой ток 3,1 А.

Отсоедините материнскую плату и снова подключите её к источнику питания. Амперметр по-прежнему показывает большой ток 3,1 А.

Это указывает на то, что высокий ток не связан с другими шлейфами. Неисправность находится на материнской плате.

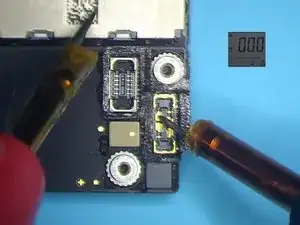

Выполните измерение в диодном режиме на контакте 1 разъёма J7010 аккумуляторного разъёма. Значение диода — 0, что указывает на короткое замыкание главной цепи питания на землю.

Поскольку цепь одновременно питает логику и сигнальную плату, необходимо разделить платы, чтобы локализовать неисправность.

Снимите поролон с материнской платы.

Затем нагрейте заднюю сторону материнской платы феном для пайки до 240℃, чтобы снять защитную бумагу.

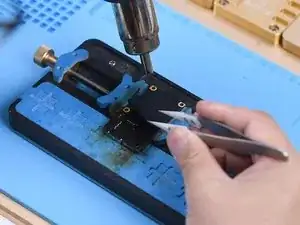

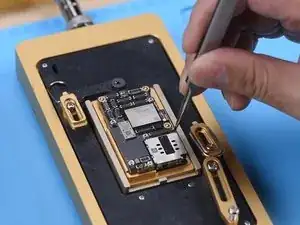

Поместите материнскую плату на нагревательную платформу. Чтобы было проще снять логическую плату после разделения, закрепите винт на логической плате.

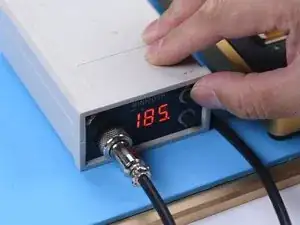

Установите температуру нагревательной платформы на 185℃.

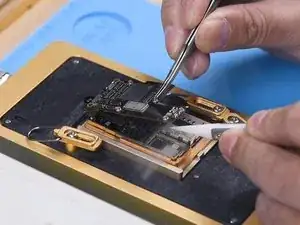

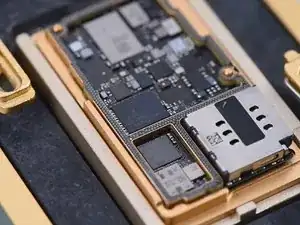

Зажмите винт, чтобы снять логическую плату, когда температура достигнет 185℃. Наконец, снимите сигнальную плату.

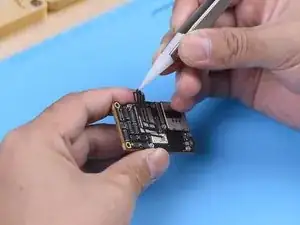

Выполните измерение в диодном режиме на контакте 286 на сигнальной плате. Значение диода — 0. Это указывает на короткое замыкание главного питания сигнальной платы на землю.

Измерьте контакт 286 на логической плате. Значение диода — 363, что означает, что логическая плата в норме.

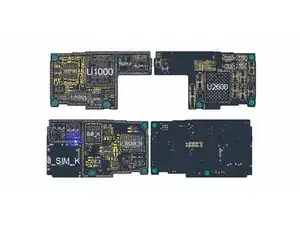

Откройте bitmap. Видно, что на цепи главного питания много сопряжённых компонентов.

Далее нужно локализовать неисправный компонент методом опознавания канифолью. Удалите термопасту скальпелем.

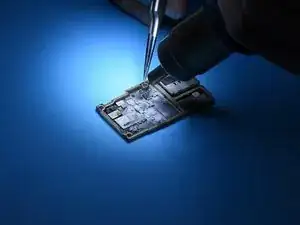

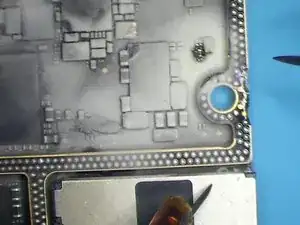

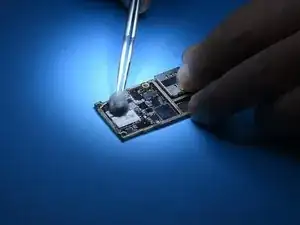

Затем окуните канифоль паяльником при 365℃ и нанесите дым канифоли на сигнальную плату.

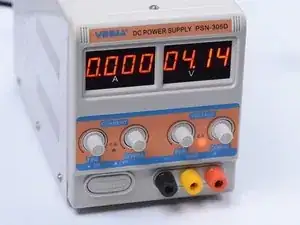

Установите источник постоянного тока на 4,1 В. Соедините положительный и отрицательный выводы источника постоянного тока с щупами мультиметра. Подключите чёрный щуп к земле и красный щуп к контакту 286 на сигнальной плате.

Мы видим, что канифоль на C1200_K расплавилась. Это указывает на повреждение конденсатора.

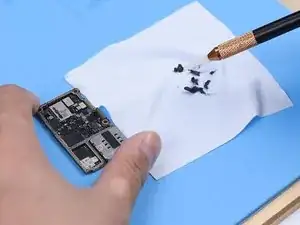

Затем нагрейте повреждённый конденсатор феном для пайки при 350℃ и удалите его пинцетом.

Очистите канифоль на сигнальной плате очистителем для плат.

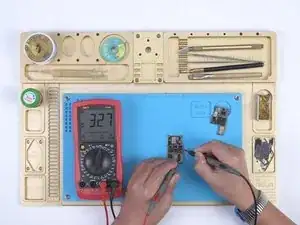

Выполните повторное измерение в диодном режиме. Значение диода вернулось к нормальному значению 327.

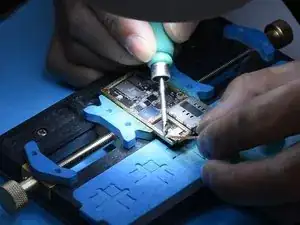

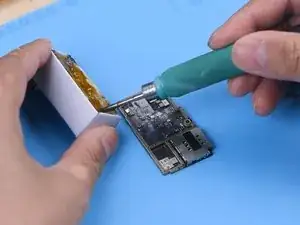

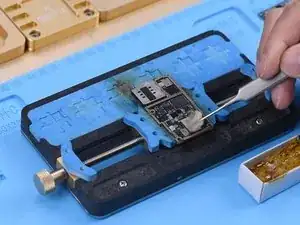

Нанесите канифоль паяльником и используйте оплётку при 365℃, чтобы удалить припой с контактной площадки.

Очистите сигнальную плату очистителем для плат. Удалите припой и таким же способом очистите логическую плату.

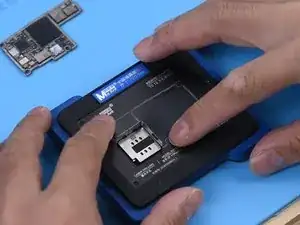

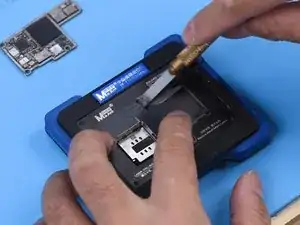

Прикрепите сигнальную плату к платформе для перебиндовки (Reballing Platform) и установите трафарет для перебиндовки. Чтобы предотвратить вытекание пасты в щели материнской платы, вставьте металлическую пластину.

Нанесите слой низкотемпературной паяльной пасты.

Снимите трафарет для перебиндовки и поместите сигнальную плату на нагревательную платформу при 185℃ для нагрева.

После формирования шариков припоя выключите питание и охладите материнскую плату в течение 5 минут.

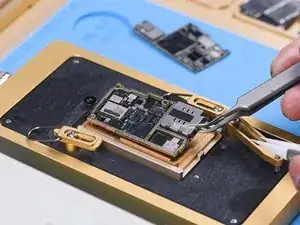

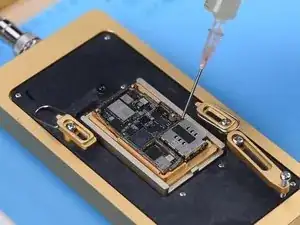

Нанесите немного флюсовой пасты и совместите логическую плату с сигнальной платой. Продолжайте нагрев на нагревательной платформе при 185℃.

Когда температура достигнет 185℃, поддерживайте нагрев ещё 1 минуту. Этот шаг нужен, чтобы логическая и сигнальная платы плотно соединились.

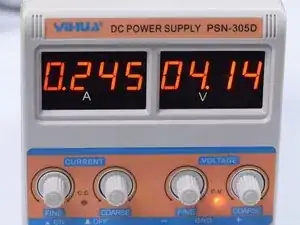

Подключите материнскую плату к источнику питания и замкните на землю контакт 12 разъёма J7700. Ток при загрузке нормализуется.

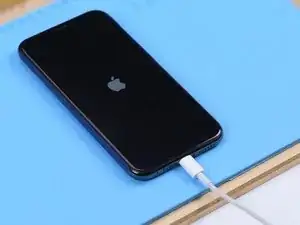

Установите материнскую плату в телефон. Подключите шлейфы, экран и аккумулятор. Поскольку аккумулятор разряжен, подключите зарядный кабель — телефон включается нормально.
