Замена динамика iPhone 6s

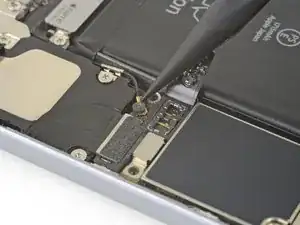

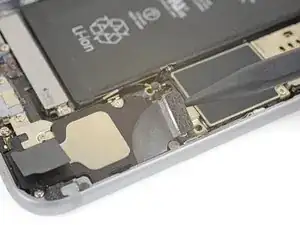

Используйте острый наконечник лопатки, чтобы приподнять и отключить антеннный кабель от нижнего конца платы логики.

Для повторного подключения таких антенных кабелей к разъему аккуратно совместите разъём с посадочным местом, затем используйте плоский конец лопатки, чтобы прижать его. Он должен защёлкнуться. Если этого не произошло, проверьте выравнивание. Не прикладывайте чрезмерную силу.

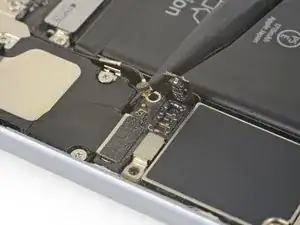

Используйте острый наконечник лопатки, чтобы приподнять и отключить шлейф разъёма Lightning от его разъёма на плате логики.

Если вы следуете этому руководству, чтобы заменить разъём Lightning, можно оставить антеннный кабель подключённым и пропустить этот и следующий шаги. Будьте очень осторожны, чтобы не растянуть деликатный антеннный кабель при перемещении громкоговорителя.

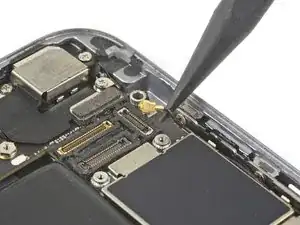

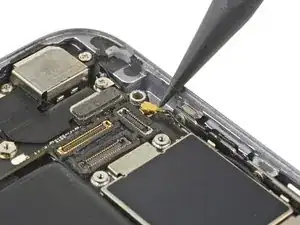

Используйте острый наконечник лопатки, чтобы приподнять и отключить антеннный кабель от его разъёма возле верхней части платы логики.

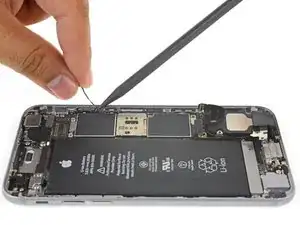

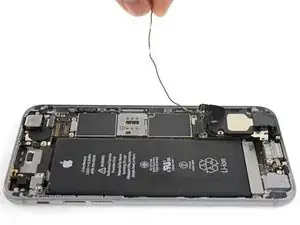

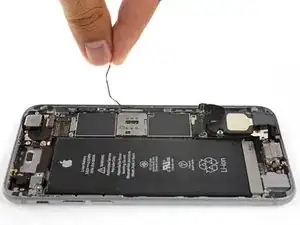

Аккуратно приподнимите антеннный кабель и освободите его от края телефона. Используйте острый наконечник лопатки, чтобы помочь приподнять кабель и освободить его из фиксаторов.

Если кабелю не хватает места для подъёма, ослабьте этот винт с крестообразной головкой, крепящий плату логики, чтобы плата получила больше свободы движения.

Обязательно затяните этот винт при повторной установке.

При сборке убедитесь, что антеннный кабель проложен под углом платы логики.

При сборке вы также можете снова вставить лоток для SIM-карты после перенаправления антеннного кабеля.

Если вы почувствуете сопротивление, прекратите и убедитесь, что лоток не зацепил антеннный кабель.

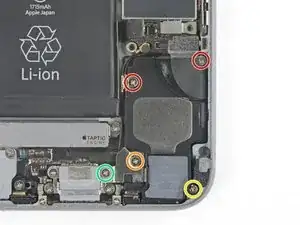

Удалите следующие винты с крестообразной головкой, крепящие динамик к задней крышке:

Два винта 2,6 мм

Один винт 2,3 мм

Этот винт может быть покрыт лентой.

Один винт 2,3 мм

Этот винт отличается от предыдущего. Обязательно не перепутайте их.

Один винт 3,0 мм

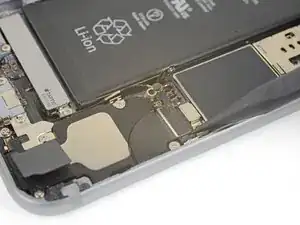

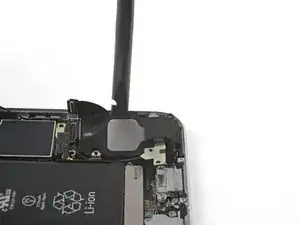

Вставьте плоский конец лопатки между длинным краем модуля динамика и стенкой корпуса.

Аккуратно подденьте, чтобы ослабить модуль динамика.

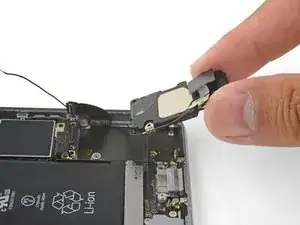

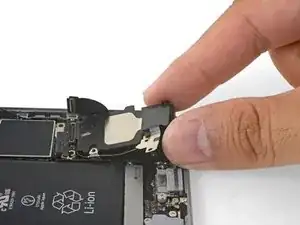

Когда модуль ослабнет, приподнимите и извлеките модуль динамика из телефона.
