Замена задней крышки iPhone 6s

Перед разборкой iPhone разрядите аккумулятор ниже 25%. Заряженная литий‑ионная батарея может загореться и/или взорваться при случайном проколе.

Перед началом разборки выключите iPhone.

Удалите два винта P2 Pentalobe длиной 3,4 мм на нижнем торце iPhone по обе стороны от разъёма Lightning.

Следующие два шага демонстрируют Anti‑Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti‑Clamp, перейдите вниз на три шага для альтернативного метода.

Полные инструкции по использованию Anti‑Clamp см. в этом руководстве.

Оттяните голубую рукоятку назад, чтобы разблокировать рычаги Anti‑Clamp.

Наденьте рычаги на левый или правый край iPhone.

Расположите присоски близко к нижнему краю iPhone прямо над кнопкой «Домой» — одну спереди и одну сзади.

Сожмите присоски вместе, чтобы создать всасывание в нужной области.

Если поверхность iPhone слишком скользкая для захвата Anti‑Clamp, вы можете использовать ленту, чтобы увеличить сцепление.

Толкните голубую рукоятку вперёд, чтобы зафиксировать рычаги.

Поверните рукоятку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают смещаться, немного ослабьте присоски и выровняйте рычаги.

Вставьте медиатор под экран, когда Anti‑Clamp создаст достаточно большой зазор.

Если Anti‑Clamp не создаёт достаточного зазора, поверните рукоятку ещё на четверть оборота.

Не проворачивайте более чем на четверть оборота за раз и делайте паузы в несколько секунд между поворотами. Дайте Anti‑Clamp и времени выполнять работу за вас.

Пропустите следующие три шага.

Если у вас нет Anti‑Clamp, выполните следующие три шага, чтобы использовать присоску‑ручку.

Нанесите небольшое тепло на нижний край iPhone с помощью iOpener или фена примерно на минуту.

Нагрев размягчает клей, фиксирующий дисплей, что облегчает открытие.

При открытии дисплея на 6s отделяется тонкая лента клея по периметру дисплея. Если вы планируете заменить клей, подготовьте комплект новых клейких лент до продолжения. Ремонт возможно завершить без замены клея, и вы, вероятно, не заметите разницы в функциональности.

Прикрепите присоску к левому нижнему углу дисплейного модуля.

Следите, чтобы присоска не закрывала кнопку «Домой».

Если дисплей сильно треснул, покрытие его слоем прозрачной упаковочной ленты может позволить присоске приклеиться. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, присоску можно прикрепить клеем к разбитому экрану.

Подтяните присоску вверх с равномерным постоянным давлением, чтобы создать небольшой зазор между передней панелью и задней крышкой.

Действуйте медленно и прикладывайте равномерную, постоянную силу. Дисплейный модуль сидит гораздо плотнее, чем в большинстве устройств, и приклеен.

Слишком сильное дергание может повредить дисплейный модуль. Прикладывайте ровно столько усилия, чтобы создать небольшой зазор между дисплеем и задней крышкой.

Если возникают трудности, нагрейте переднюю часть iPhone с помощью iOpener, фена или теплового пистолета до состояния, когда касаться будет чуть горячо. Это поможет размягчить клей по краям дисплея.

На нижней стороне дисплея, прямо над разъёмом для наушников, есть выемка. Это самое безопасное место для начала поддевания телефона.

Вставьте плоскую кромку лопатки в зазор между экраном и задней крышкой, прямо над разъёмом для наушников.

Поверните лопатку, чтобы расширить зазор между передним модулем и остальной частью телефона.

Вставьте плоский конец лопатки с левой стороны телефона между дисплейным модулем и задней крышкой.

Проведите лопаткой вверх по боковой стороне телефона, чтобы отделить клей и отщелкнуть фиксаторы.

Уберите лопатку и снова вставьте её на нижнем краю, где вы поддевали телефон.

Проведите лопаткой вправо вдоль нижнего края телефона.

Проведите лопаткой вверх по правому боку, чтобы продолжить отделение клея и отщелкивание защёлок дисплея от iPhone.

Используйте присоску, чтобы открыть дисплей, разорвав оставшийся клей.

Не открывайте дисплей более чем на 90º, он по-прежнему соединён вверху тремя кабелями, которые могут порваться при растяжении.

Потяните вверх за выступ на верхней части присоски, чтобы снять её с передней панели.

Аккуратно захватите узел дисплея и поднимите его, открывая телефон, используя защёлки в верхней части передней панели как петлю.

Откройте дисплей примерно на 90º и подпереть его чем‑то, чтобы он оставался зафиксированным, пока вы работаете с телефоном.

Добавьте резинку, чтобы надёжно зафиксировать дисплей во время работы. Это предотвращает чрезмерную нагрузку на кабели дисплея.

В крайнем случае можно использовать нераспечатанную консервированную банку, чтобы подпереть дисплей.

При сборке остановитесь на этом шаге, если вы хотите заменить клей по краям дисплея.

При сборке край экрана со стороны камеры должен зацепиться под кромку корпуса. Крючки рамки экрана должны располагаться под ободом основного корпуса и быть подтянуты в сторону камеры, чтобы крышка легко закрывалась и правильно защёлкивалась.

Эти крючки на самом деле не являются петлёй, а защёлками, которые должны находиться под ободом основной рамки корпуса!! Таким образом экран легко вернётся в закрытое состояние, плавно защёлкнувшись на место.

При сборке порядок фиксации экрана в обратный: нажимайте вдоль правой стороны сверху вниз, затем по левой стороне.

Удалите два винта Phillips, фиксирующих скобу разъёма аккумулятора, следующей длины:

Один винт 2.9 мм

Один винт 2.2 мм

В ходе ремонта следите за каждым винтом и возвращайте его на то же место, чтобы не повредить iPhone.

Снимите скобу разъёма аккумулятора с iPhone.

Используйте острие лопатки, чтобы отсоединить разъём аккумулятора, поддев его и подтолкнув прямо вверх от платы логики.

Отодвиньте разъём аккумулятора от платы логики так, чтобы он оставался разомкнутым от гнезда, чтобы избежать случайного подключения аккумулятора во время работы.

Удалите следующие четыре винта Phillips, фиксирующие скобу кабеля дисплея:

Три винта по 1.2 мм

Один винт 2.8 мм

Снимите скобу кабеля дисплея.

Используйте лопатку или чистый ноготь, чтобы отсоединить гибкий кабель фронтальной камеры, поддев его и подтолкнув прямо вверх от гнезда на плате логики.

Отсоедините кабель дигитайзера, поддев его и подтолкнув прямо вверх от гнезда на плате логики.

При повторном подключении кабеля дигитайзера не нажимайте по центру разъёма. Нажимайте на один конец разъёма, затем на противоположный конец. Нажатие по центру может согнуть компонент и повредить дигитайзер.

Убедитесь, что аккумулятор отключён, прежде чем отсоединять или снова подключать кабель на этом шаге.

Отсоедините кабель дисплея, поддев его и подтолкнув прямо вверх от гнезда на плате логики.

Снимите узел дисплея.

При сборке остановитесь на этом шаге, если вы хотите заменить клей по краям дисплея.

Используйте плоский конец лопатки, чтобы отсоединить заднюю камеру от её гнезда на плате логики.

Удалите следующие два винта Phillips над скобой задней камеры:

Один винт 1.6 мм

Один винт 2.0 мм

Снимите скобу камеры.

Вставьте лопатку рядом с камерой, между задним корпусом и модулем камеры.

Аккуратно подденьте камеру, чтобы выдвинуть её из гнезда.

Снимите камеру.

Вставьте инструмент для извлечения SIM‑карты или скрепку в маленькое отверстие в лотке SIM‑карты.

Нажмите, чтобы извлечь лоток.

Для этого может потребоваться значительная сила.

Извлеките лоток для SIM‑карты из iPhone.

При повторной установке SIM‑карты убедитесь, что она ориентирована правильно относительно лотка.

Удалите два винта Phillips 2,3 мм, фиксирующие кронштейн разъёма кабеля верхнего компонента.

Снимите кронштейн разъёма кабеля верхнего компонента.

Удалите следующие пять винтов Phillips, фиксирующих верхнюю левую антенну Wi‑Fi:

Два винта 1,5 мм

Один винт 2,3 мм

Один винт 1,9 мм

Один винт 2,0 мм

Снимите верхнюю левую антенну Wi‑Fi.

Используйте плоский край пластиковой лопатки, чтобы отсоединить кабель управления звуком от его разъёма на логической плате.

Используйте заострённый наконечник пластиковой лопатки, чтобы отсоединить коаксиальный кабель антенны от его разъёма в верхнем правом углу логической платы.

Используйте заострённый наконечник пластиковой лопатки, чтобы отсоединить коаксиальный кабель антенны от его разъёма в нижнем левом углу логической платы.

Вставьте плоский конец пластиковой лопатки под ленточный кабель разъёма Lightning. Поднимите вверх, чтобы отсоединить его от разъёма на логической плате.

Осторожно потяните вверх кабель антенны, чтобы вывести его из двух зажимов на правой стороне логической платы.

Удалите винт Phillips 1,3 мм, фиксирующий кронштейн NFC к логической плате.

Снимите кронштейн NFC.

Удалите следующие два винта Phillips:

Один винт 2,5 мм в верхней части логической платы

Один винт 1,4 мм, установленный по верхнему краю заднего корпуса

Снимите пластиковый зажим.

Удалите последние три винта, фиксирующие логическую плату к заднему корпусу:

Один винт Phillips 1,9 мм

Одна гайка 2,5 мм

Один винт Phillips 1,8 мм

Вставьте медиатор для вскрытия под нижний край логической платы, между платой и динамиком.

Используйте медиатор, чтобы аккуратно приподнять логическую плату из её посадочного места.

Извлеките логическую плату.

Удалите два винта Phillips 1,5 мм, удерживающие Taptic Engine.

Снимите Taptic Engine.

Используйте пинцет, чтобы отогнуть концы клеевых полосок батареи у нижнего края аккумулятора.

Старайтесь не смять полоски в процессе — они станут очень труднообрабатываемыми и не выпрямятся снова.

Тяните одну из клеевых полос прямо наружу, в направлении нижней части iPhone.

Для лучшего результата тяните полосу под углом 60º или меньше.

Полоса растянется во много раз по длине. Продолжайте тянуть плавно, при необходимости перехватывая полосу ближе к iPhone.

Продолжайте тянуть, пока полоса полностью не выйдет.

Если клеевые язычки батареи оторвутся в любой момент во время удаления, извлеките оставшуюся длину клея пальцами или тупым пинцетом и продолжите тянуть.

Если одна из клеевых полос порвётся под батареей и не может быть извлечена, удалите оставшуюся полосу и затем перейдите к Step 48.

Повторите предыдущий шаг для второй клеевой полосы.

Держите батарею одной рукой, пока удаляете вторую полосу, иначе полоса может выбросить батарею из телефона, когда отделится от заднего корпуса.

Если вы успешно удалили все три клейкие ленты, переходите к следующему шагу. В противном случае потребуется выдёрнуть аккумулятор из задней крышки.

Приготовьте iOpener и приложите его к задней части крышки, непосредственно над аккумулятором. В качестве альтернативы можно применить тепло с помощью теплового фена или фенa для волос.

Примерно через минуту переверните телефон и используйте пластиковую карту, чтобы разорвать оставшийся клей за аккумулятором.

Снимите аккумулятор.

При установке нового аккумулятора обратитесь к этому руководству для замены клейких лент аккумулятора.

Удалите один винт Phillips 1,3 мм, фиксирующий кронштейн вспышки.

Снимите кронштейн вспышки.

Используйте плоский конец лопатки, чтобы поддеть вспышку и вынуть её из посадочного места в задней крышке.

Удалите следующие пять винтов Phillips:

Два винта 2,5 мм, установленные в левой кромке задней крышки

Один винт Phillips #000 2,1 мм, установленный в левой кромке задней крышки

Два винта 2,1 мм, установленные в правой кромке задней крышки

Если вы перетянете эти винты при сборке, кнопки питания и регулировки громкости могут перестать нормально щёлкать. Проверьте действие каждой кнопки перед продолжением сборки.

Используйте заострённый наконечник лопатки, чтобы аккуратно отделить микрофон от задней крышки.

Просуньте медиатор между верхним шлейфом и задней крышкой.

Аккуратно отделите шлейф от задней крышки.

Продолжайте продвигать медиатор под шлейф до полного отделения шлейфа от задней крышки.

Снимите сборку верхнего шлейфа.

Если в вашей запасной детали не было крышки переключателя беззвучного режима, её нужно снять со старой детали и перенести.

Используйте плоский конец лопатки, чтобы прижать и зафиксировать старый кронштейн на месте.

Пинцетом или пальцами осторожно покачайте крышку переключателя так, чтобы штифты крышки вышли из защёлок.

Поднимите крышку переключателя строго вверх.

Для установки крышки переключателя на новый верхний шлейф выполните шаги в обратном порядке.

Штифты должны располагаться около отверстия защёлки. Не пытайтесь силой загнать штифты глубоко в защёлки. Крышка переключателя будет надёжно зафиксирована после того, как вы прикрутите кронштейн обратно к корпусу.

Крышка переключателя допускает только одну ориентацию установки. Если трудно надеть крышку на новую деталь, попробуйте переключить сам переключатель, чтобы чёрный выступающий рычажок занял другое положение.

Перед сборкой телефона проверьте все переключатели и кнопки на предмет их механической работоспособности.

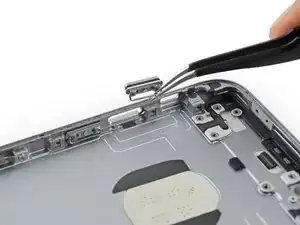

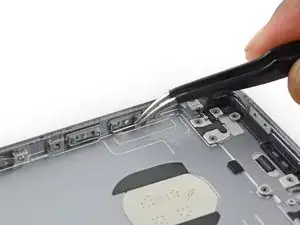

Схватите металлическую планку за одной из двух крышек кнопок регулировки громкости и вытащите крышку из её посадочного места в задней крышке.

Повторите для второй крышки кнопки регулировки громкости.

При обратной установке соблюдайте правильную ориентацию крышек. Металлическая планка должна отклоняться вниз, в сторону задней крышки iPhone.

Схватите металлическую планку на задней стороне крышки кнопки питания.

Снимите крышку кнопки питания.

При обратной установке соблюдайте правильную ориентацию крышки. Металлическая планка должна отклоняться вниз, в сторону задней крышки iPhone.

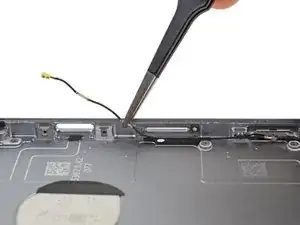

Выведите антенный кабель из его резиновой втулки на правой кромке задней крышки.

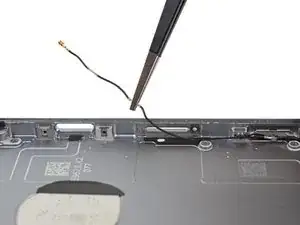

Снимите антенный кабель с металлической скобы на правой кромке задней крышки.

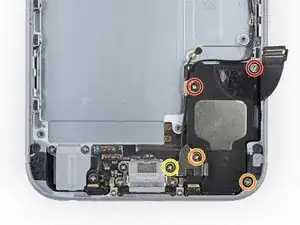

Удалите следующие пять винтов Phillips, фиксирующих динамик в задней крышке:

Два винта 2,6 мм

Два винта 2,3 мм

Один винт 3,0 мм

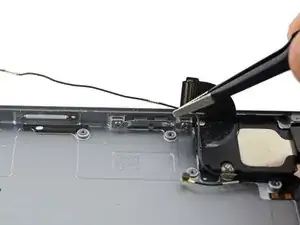

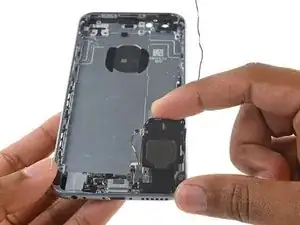

С помощью пальцев поднимите динамик из его посадочного места в задней крышке.

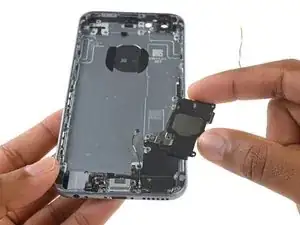

Снимите сборку динамика.

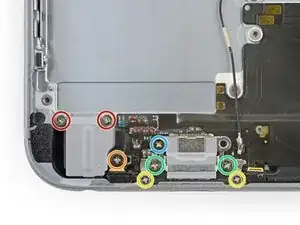

Удалите следующие восемь винтов Phillips:

Два винта 2,9 мм, фиксирующие разъём для наушников

Один винт 3,7 мм, фиксирующий кронштейн микрофона

Два винта 1,3 мм на нижней кромке iPhone

Два винта 1,9 мм по обе стороны разъёма Lightning

Один винт 3,0 мм слева от разъёма

Снимите пластиковый кронштейн микрофона.

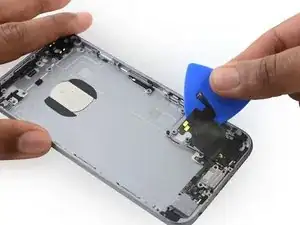

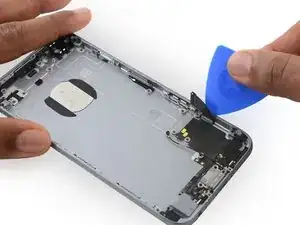

Вставьте медиатор для вскрытия между узлом разъёма Lightning и задней крышкой, чтобы начать разрушение клея, удерживающего гибкий кабель на месте.

Используйте плоский конец лопатки, чтобы продолжить отделение узла разъёма Lightning от задней крышки.

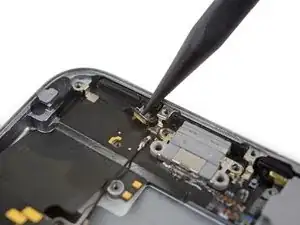

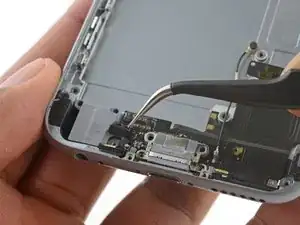

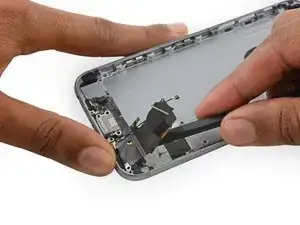

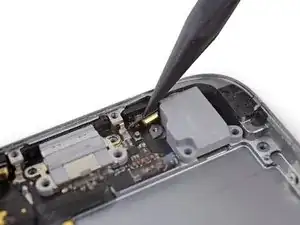

Используйте наконечник лопатки, чтобы отделить два микрофона от нижнего края задней крышки.

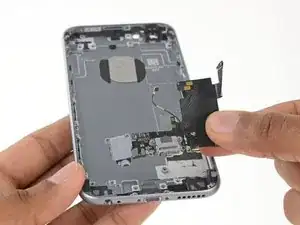

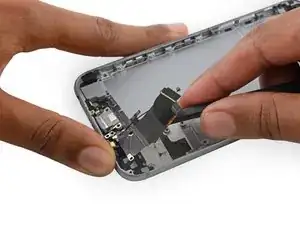

Снимите узел разъёма Lightning и разъёма для наушников.

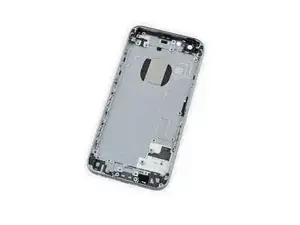

Остаётся только задняя крышка.
