Замена тактильного двигателя iPhone 6s

Перед разборкой iPhone разрядите аккумулятор ниже 25%. Заряженный литий-ионный аккумулятор может загореться и/или взорваться, если случайно его проколоть.

Выключите iPhone перед началом разборки.

Выкрутите два винта P2 Pentalobe длиной 3,4 мм, расположенных на нижнем крае iPhone по обе стороны от разъёма Lightning.

На следующих двух шагах описывается использование Anti-Clamp — инструмента, разработанного нами для упрощения процесса вскрытия. Если вы не используете Anti-Clamp, пропустите три шага вниз, чтобы перейти к альтернативному способу.

Подробные инструкции по использованию Anti-Clamp вы найдёте в этой статье.

Отодвиньте синюю рукоятку назад, чтобы разблокировать плечи Anti-Clamp.

Наденьте плечи на левый или правый край iPhone.

Установите присоски в нижней части iPhone, чуть выше кнопки «домой» — одну с лицевой стороны, другую — с задней.

Сожмите присоски, чтобы закрепить их в нужном месте.

Если поверхность iPhone слишком скользкая и Anti-Clamp не может зацепиться, вы можете использовать скотч, чтобы улучшить сцепление.

Сдвиньте синюю рукоятку вперёд, чтобы зафиксировать плечи.

Поверните рукоятку по часовой стрелке на 360 градусов или пока присоски не начнут растягиваться.

Следите, чтобы присоски оставались выровненными друг относительно друга. Если они начали смещаться, ослабьте прижим, немного ослабьте присоски и выровняйте плечи заново.

Вставьте инструмент для вскрытия под экран, когда Anti-Clamp образует достаточный зазор.

Если зазор недостаточен, поверните рукоятку на четверть оборота.

Не проворачивайте рукоятку более чем на четверть оборота за один раз, и делайте паузу в несколько секунд между вращениями. Позвольте Anti-Clamp и времени сделать работу за вас.

Перейдите к шагу 7.

Если у вас нет Anti-Clamp, выполните следующие три шага, используя обычную присоску.

Немного нагрейте нижний край iPhone с помощью iOpener или фена примерно на одну минуту.

Нагрев размягчает клей, который крепит экран, что облегчает его вскрытие.

Открытие экрана модели 6s разрывает тонкую полоску клея по периметру дисплея. Если вы хотите заменить клей, подготовьте набор новых клеевых полос перед продолжением. Возможно выполнить ремонт без замены клея, при этом вы вряд ли заметите различие в функциональности.

Установите присоску в левом нижнем углу сборки дисплея.

Следите, чтобы присоска не оказалась над кнопкой «домой».

Если экран сильно треснут, нанесение прозрачной упаковочной плёнки может обеспечить сцепление присоски. В качестве альтернативы можно использовать очень прочный скотч вместо присоски. Если ничего не помогает, приклейте присоску к разбитому экрану суперклеем.

Тяните за присоску с постоянным усилием, чтобы образовать небольшой зазор между лицевой панелью и задней крышкой.

Действуйте медленно и прилагайте постоянное усилие. Сборка дисплея зафиксирована значительно плотнее, чем в большинстве устройств, и закреплена клеем.

Чрезмерное усилие может повредить сборку дисплея. Прикладывайте ровно столько усилия, чтобы образовался небольшой зазор между сборкой дисплея и задней крышкой.

Если возникли трудности, нагрейте переднюю часть iPhone с помощью iOpener, фена или тепловой пушки до температуры, слегка превышающей комфортную для прикосновения. Это поможет размягчить клей по краям дисплея.

На внутренней стороне дисплея, сразу над разъёмом для наушников, расположена выемка. Это самое безопасное место для начала открытия корпуса.

Поместите плоский край лопатки в зазор между экраном и задней крышкой, точно над разъёмом для наушников.

Поверните лопатку, чтобы расширить зазор между лицевой панелью и остальной частью телефона.

Извлеките лопатку и снова вставьте её с левой стороны телефона, между сборкой дисплея и задней крышкой.

Проведите лопаткой вверх по боковому краю, чтобы отделить клей и освободить защёлки дисплея.

Извлеките лопатку и снова вставьте её в нижнюю часть, где вы начали открытие корпуса.

Проведите лопаткой вправо вдоль нижнего края телефона.

Проведите лопаткой вверх по правому краю, продолжая отделять клей и высвобождая защёлки дисплея от корпуса iPhone.

Используйте присоску, чтобы открыть дисплей и разорвать остатки клея.

Не открывайте дисплей более чем на 90º, так как в верхней части он всё ещё соединён тремя кабелями, которые могут порваться при чрезмерном натяжении.

Подтяните за выступ на верхней стороне присоски, чтобы снять её с передней панели.

Аккуратно возьмитесь за модуль дисплея и приподнимите его, чтобы открыть телефон, используя пазы в верхней части передней панели как шарнир.

Откройте дисплей примерно на угол 90º и уприте его в устойчивую опору, чтобы он оставался в таком положении во время работы.

Закрепите дисплей резинкой, чтобы он оставался на месте во время ремонта. Это снижает нагрузку на шлейфы дисплея.

В крайнем случае можно использовать закрытую банку с напитком, чтобы приоткрыть дисплей.

При сборке на этом этапе сделайте паузу, если планируете заменить клей по краям дисплея.

При сборке конец дисплея с камерой должен зацепиться за край корпуса. Крючки рамки дисплея должны находиться под кромкой основного корпуса и быть аккуратно поддвинуты в сторону камеры, чтобы крышка легко закрылась и надёжно защёлкнулась.

Эти крючки — не полноценный шарнир, а защёлки, которые должны быть полностью под кромкой основного корпуса! Благодаря этому дисплей легко вернётся в закрытое состояние, мягко щёлкая на место.

При сборке, чтобы защёлкнуть экран обратно, начинайте с нажатия сверху вниз по правому краю, затем сделайте то же самое с левым.

Выкрутите два винта с крестообразным шлицем, крепящих скобу разъёма батареи, следующей длины:

Один винт длиной 2,9 мм

Один винт длиной 2,2 мм

На всём протяжении ремонта следите за тем, где какой винт был установлен, и устанавливайте каждый винт точно на своё место, чтобы не повредить iPhone.

Снимите скобу разъёма батареи с iPhone.

Используйте острый конец лопатки, чтобы отключить разъём батареи, отжав его прямо вверх от материнской платы.

Отодвиньте разъём батареи в сторону от материнской платы, пока он не останется отсоединённым от разъёма, чтобы предотвратить случайное подключение батареи во время работы.

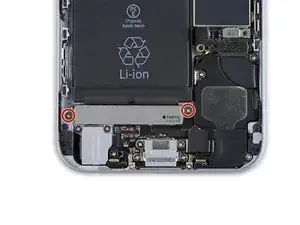

Выкрутите два винта с крестообразным шлицем длиной 1,5 мм, удерживающих тактильный двигатель на месте.

Извлеките тактильный двигатель из iPhone.
