Замена крышки кнопки питания iPhone 6s

Перед разборкой iPhone разрядите батарею до уровня ниже 25%. Заряженная литий-ионная батарея может загореться и/или взорваться при случайном проколе.

Перед началом разборки выключите iPhone.

Снимите два винта P2 Pentalobe длиной 3,4 мм на нижнем торце iPhone по обе стороны разъёма Lightning.

Следующие два шага демонстрируют Anti-Clamp — инструмент, который мы разработали, чтобы облегчить процедуру открытия. Если вы не используете Anti-Clamp, пропустите три шага вниз для альтернативного метода.

Для полного руководства по использованию Anti-Clamp ознакомьтесь с этим руководством.

Потяните синюю рукоятку назад, чтобы разблокировать рычаги Anti-Clamp.

Наденьте рычаги на левый или правый край iPhone.

Разместите присоски близко к нижнему краю iPhone сразу над кнопкой «Домой» — одну на передней стороне, одну на задней.

Сожмите присоски вместе, чтобы создать вакуум в нужной области.

Если поверхность iPhone слишком скользкая и Anti-Clamp не держится, вы можете использовать ленту для создания более цепкой поверхности.

Потяните синюю рукоятку вперёд, чтобы зафиксировать рычаги.

Поверните рукоятку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают смещаться, ослабьте присоски немного и выровняйте рычаги заново.

Вставьте медиатор для вскрытия под экран, когда Anti-Clamp создаст достаточно большой зазор.

Если Anti-Clamp не создаёт достаточного зазора, поверните рукоятку на четверть оборота.

Не поворачивайте более чем на четверть оборота за раз, и ждите несколько секунд между поворотами. Позвольте Anti-Clamp и времени выполнить работу за вас.

Пропустите следующие три шага.

Если у вас нет Anti-Clamp, выполните следующие три шага, чтобы использовать присоску.

Нанесите лёгкое тепло на нижний край iPhone с помощью iOpener или фена примерно в течение минуты.

Нагрев размягчает клей, фиксирующий дисплей, облегчая его открытие.

Открытие дисплея на 6s разделяет тонкую полоску клея по периметру дисплея. Если вы предпочитаете заменить клей, подготовьте комплект новых клеевых полос перед продолжением. Ремонт можно выполнить и без замены клея — скорее всего вы не заметите разницы в работе.

Прикрепите присоску к нижнему левому углу сборки дисплея.

Будьте осторожны, **не** размещайте присоску над кнопкой «Домой».

Если дисплей сильно разбит, накрытие его слоем прозрачной упаковочной ленты может позволить присоске приклеиться. Альтернативно можно использовать очень прочную ленту вместо присоски. В крайнем случае можно приклеить присоску суперклеем к разбитому экрану.

Подтяните присоску вверх с равномерным, постоянным давлением, чтобы создать небольшой зазор между передней панелью и задним корпусом.

Действуйте медленно и прилагайте равномерную, постоянную силу. Сборка дисплея установлена плотнее, чем в большинстве устройств, и удерживается клеем.

Сильная тяга может повредить сборку дисплея. Приложите всего столько силы, чтобы создать небольшой зазор между дисплеем и задним корпусом.

Если возникают трудности, нагрейте переднюю часть iPhone с помощью iOpener, фена или теплового пистолета до состояния, когда она станет слегка горячей на ощупь. Это поможет размягчить клей по краям дисплея.

Под экраном, прямо над разъёмом для наушников, есть выемка. Это самое безопасное место для начала продвижения лопатки при открытии телефона.

Поместите плоский край лопатки в зазор между экраном и задним корпусом, непосредственно над разъёмом для наушников.

Поверните лопатку, чтобы расширить зазор между сборкой передней панели и остальной частью телефона.

Вставьте плоский конец лопатки с левой стороны телефона, между сборкой дисплея и задним корпусом.

Проведите лопатку вверх по боковой стороне телефона, чтобы отделить клей и отщёлкнуть защёлки.

Удалите лопатку и вставьте её заново на нижнем краю, где вы поддевали телефон.

Проведите лопатку вправо вдоль нижнего края телефона.

Проведите лопатку вверх по правой стороне, чтобы продолжить отделение клея и отщёлкивание защёлок дисплея от iPhone.

Используйте присоску, чтобы открыть дисплей, оторвав последние участки клея.

Не открывайте дисплей более чем на 90º, он всё ещё соединён в верхней части тремя кабелями, которые могут порваться при растяжении.

Подденьте выступ на верхней стороне присоски и снимите её с лицевой панели.

Аккуратно захватите узел дисплея и поднимите его, чтобы открыть телефон, используя защёлки в верхней части лицевой панели в качестве петли.

Откройте дисплей примерно до угла 90º и прислоните его к чему‑то, чтобы зафиксировать во время работы с телефоном.

Добавьте резинку, чтобы надёжно зафиксировать дисплей во время работы. Это предотвращает чрезмерную нагрузку на кабели дисплея.

В крайнем случае можно использовать неоткрытую банку напитка, чтобы подпереть дисплей.

При сборке остановитесь на этом шаге, если хотите заменить клей по краям дисплея.

При сборке конец экрана со стороны камеры должен зацепиться под кромку корпуса. Крепления рамки экрана должны находиться под ободком основного корпуса и быть поджаты в сторону камеры, чтобы крышка легко закрывалась и правильно защёлкивалась.

Эти крепления по сути не являются петлёй, а защёлками, которые должны быть под кромкой основной рамки корпуса! Так экран легко вернётся в закрытое положение, аккуратно защёлкнувшись на место.

При сборке порядок защёлкивания экрана обратный — нажимайте вдоль правой стороны сверху вниз, затем слева.

Снимите два винта Phillips, фиксирующие крепление разъёма аккумулятора, следующих размеров:

Один винт 2.9 мм

Один винт 2.2 мм

В ходе ремонта отслеживайте каждый винт и возвращайте его на то же место, чтобы не повредить iPhone.

Снимите крепление разъёма аккумулятора с iPhone.

Используйте острый конец лопатки, чтобы отсоединить разъём аккумулятора, поддев его и поднимая прямо вверх от платы логики.

Оттолкните разъём аккумулятора от платы логики, чтобы он оставался разъединённым с гнездом и исключал случайное подключение аккумулятора во время работы.

Снимите следующие четыре винта Phillips, фиксирующие крепление кабеля дисплея:

Три винта 1.2 мм

Один винт 2.8 мм

Снимите крепление кабеля дисплея.

Используйте лопатку или чистый ноготь, чтобы отсоединить гибкий кабель фронтальной камеры, поддев его и поднимая прямо вверх из разъёма на плате логики.

Отсоедините кабель дигитайзера, поддев его и поднимая прямо вверх из разъёма на плате логики.

При повторном подключении кабеля дигитайзера не нажимайте в центре разъёма. Нажимайте на один край разъёма, затем на противоположный. Нажатие в центре может деформировать компонент и повредить дигитайзер.

Убедитесь, что аккумулятор отсоединён, прежде чем отсоединять или подключать кабель на этом шаге.

Отсоедините кабель дисплея, поддев его и поднимая прямо вверх из разъёма на плате логики.

Снимите узел дисплея.

При сборке остановитесь на этом шаге, если вы хотите заменить клей по краям дисплея.

Используйте плоский конец лопатки, чтобы отсоединить основную камеру от её разъёма на плате логики.

Снимите следующие два винта Phillips над кронштейном основной камеры:

Один винт 1.6 мм

Один винт 2.0 мм

Снимите кронштейн камеры.

Вставьте лопатку сбоку от камеры, между задней крышкой и модулем камеры.

Аккуратно подденьте камеру, чтобы подтолкнуть её из посадочного места.

Снимите камеру.

Вставьте инструмент для извлечения SIM‑карты или скрепку в маленькое отверстие лотка SIM‑карты.

Нажмите, чтобы извлечь лоток.

Для этого может потребоваться значительное усилие.

Извлеките лоток для SIM‑карты из iPhone.

При повторной установке SIM‑карты убедитесь, что она ориентирована правильно относительно лотка.

Удалите два винта Phillips длиной 2,3 мм, фиксирующие кронштейн разъёма кабеля верхнего компонента.

Снимите кронштейн разъёма кабеля верхнего компонента.

Удалите следующие пять винтов Phillips, фиксирующих верхнюю левую антенну Wi‑Fi:

Два винта 1,5 мм

Один винт 2,3 мм

Один винт 1,9 мм

Один винт 2,0 мм

Снимите верхнюю левую антенну Wi‑Fi.

Используйте плоский конец лопатки, чтобы отключить кабель управления аудио от его разъёма на плате.

Используйте заострённый наконечник лопатки, чтобы отключить антенный кабель от его разъёма в верхнем правом углу платы.

Используйте заострённый наконечник лопатки, чтобы отключить антенный кабель от его разъёма в нижнем левом углу платы.

Вставьте плоский конец лопатки под ленточный кабель разъёма Lightning. Поднимите вверх, чтобы отключить его от разъёма на плате.

Осторожно потяните вверх антенный кабель, чтобы освободить его из двух защёлок на правой стороне платы.

Удалите винт Phillips 1,3 мм, фиксирующий кронштейн NFC к плате.

Снимите кронштейн NFC.

Удалите следующие два винта Phillips:

Один винт 2,5 мм в верхней части платы

Один винт 1,4 мм, ввернутый в верхний край задней крышки

Снимите пластиковую защёлку.

Удалите последние три винта, фиксирующие плату к задней крышке:

Один винт Phillips 1,9 мм

Одна гайка‑шестигранник 2,5 мм

Один винт Phillips 1,8 мм

Вставьте медиатор для вскрытия под нижний край платы, между платой и динамиком.

Используйте медиатор, чтобы аккуратно приподнять плату из её посадочного места.

Снимите плату.

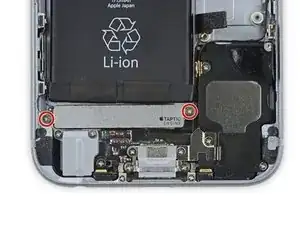

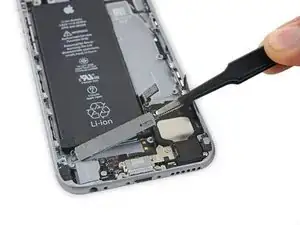

Удалите два винта Phillips 1,5 мм, удерживающие Taptic Engine.

Снимите Taptic Engine.

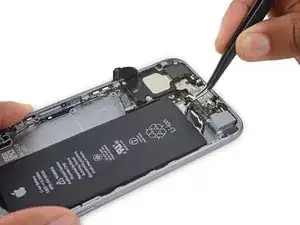

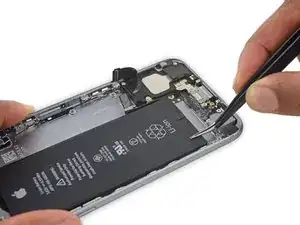

С помощью пинцета отогните концы липких полосок батареи у нижнего края аккумулятора.

Старайтесь не помять полоски во время этой операции — они станут очень трудными для работы и не распрямятся.

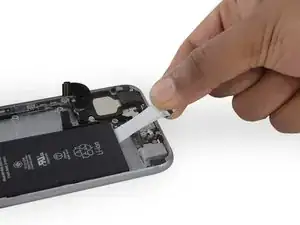

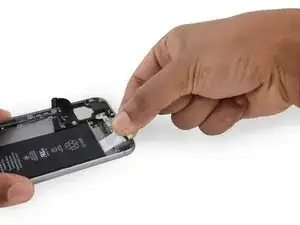

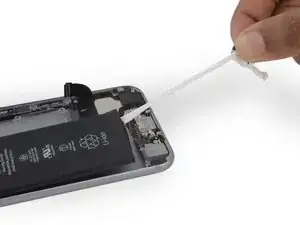

Потяните одну из липких полос прямо наружу, в сторону нижней части iPhone.

Для наилучшего результата тяните полосу под углом 60° или меньше.

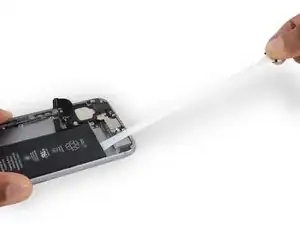

Полоска растянется во много раз по сравнению с первоначальной длиной. Продолжайте тянуть равномерно, при необходимости перехватывая полосу ближе к iPhone.

Продолжайте тянуть, пока полоса полностью не удалится.

Если липкие язычки аккумулятора оторвутся в любом месте процесса, используйте пальцы или тупой пинцет, чтобы достать оставшуюся часть клеевой полосы, и продолжайте тянуть.

Если одна из липких полосок порвётся под аккумулятором и не может быть извлечена, удалите оставшуюся полоску и затем перейдите к Step 48.

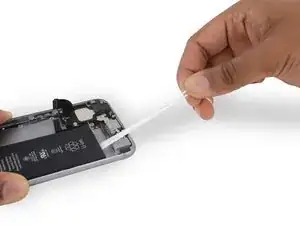

Повторите предыдущий шаг для второй липкой полоски.

Держите батарею одной рукой при удалении второй полоски, иначе полоска может выбить аккумулятор из телефона, когда отделится от задней крышки.

Если вы успешно сняли все три липкие ленты, переходите к следующему шагу. В противном случае вам потребуется поддеть аккумулятор от задней крышки.

Подготовьте iOpener и приложите его к задней поверхности крышки, непосредственно над аккумулятором. В качестве альтернативы можно нагреть место с помощью теплового фена или фена для волос.

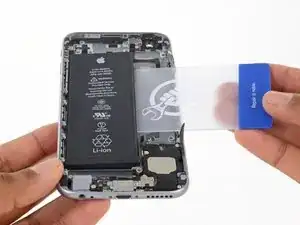

Примерно через минуту переверните телефон и используйте пластиковую карту, чтобы разорвать оставшийся клей за аккумулятором.

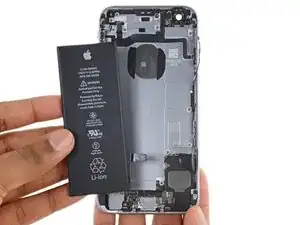

Снимите аккумулятор.

При установке нового аккумулятора воспользуйтесь этим руководством, чтобы заменить клейкие ленты аккумулятора.

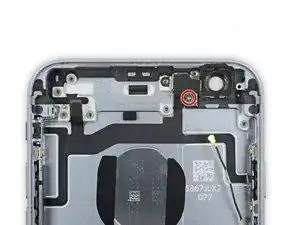

Удалите один винт Phillips 1,3 мм, фиксирующий кронштейн вспышки.

Снимите кронштейн вспышки.

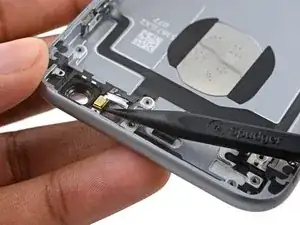

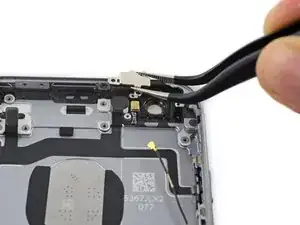

Используйте плоский конец лопатки, чтобы поднять вспышку из её посадочного места в задней крышке.

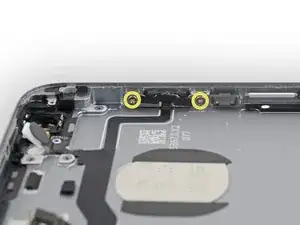

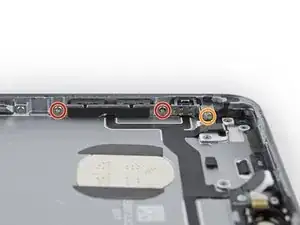

Удалите следующие пять винтов Phillips:

Два винта 2,5 мм, вкрученные в левый край задней крышки

Один винт Phillips #000 2,1 мм, вкрученный в левый край задней крышки

Два винта 2,1 мм, вкрученные в правый край задней крышки

Если вы перетянете эти винты при сборке, кнопки питания и громкости могут работать без характерного щелчка. Проверьте ход каждой кнопки перед продолжением сборки.

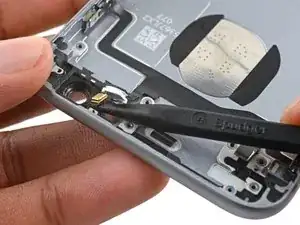

Используйте заострённый конец лопатки, чтобы аккуратно отделить микрофон от задней крышки.

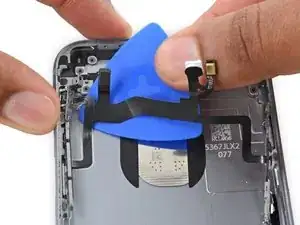

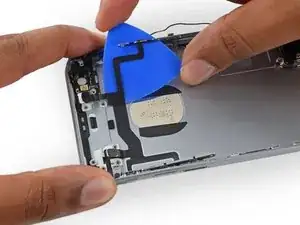

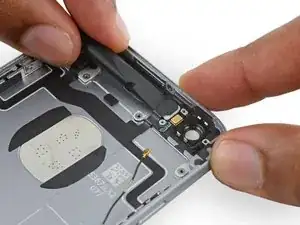

Просуньте открывающий медиатор между верхним кабелем компонента и задней крышкой.

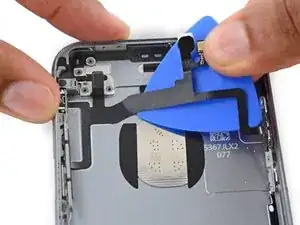

Осторожно отделите кабель от задней крышки.

Продолжайте подталкивать медиатор под кабель, пока он полностью не отделится от задней крышки.

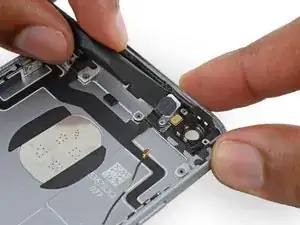

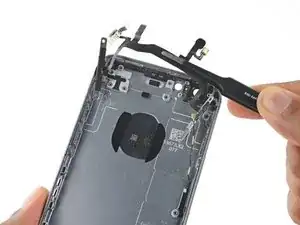

Снимите узел верхнего кабеля компонента.

Если у вашего запасного компонента нет крышки переключателя без звука, вам нужно снять крышку переключателя и перенести её.

Используйте плоский конец лопатки, чтобы прижать и удерживать старый кронштейн плотно на месте.

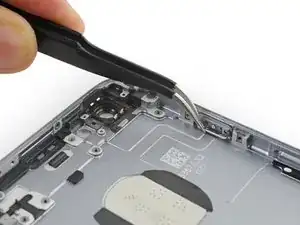

Пинцетом или пальцами осторожно покачивайте крышку переключателя так, чтобы выступы крышки вышли из своих защёлок.

Поднимите крышку переключателя строго вверх.

Для установки крышки переключателя на новый узел верхнего кабеля выполните указанные действия в обратном порядке.

Выступы должны располагаться у входа защёлки. Не пытайтесь сильно вдавливать выступы глубоко в защёлки. Крышка переключателя будет надёжно зафиксирована после того, как вы прикрутите кронштейн обратно к корпусу.

Крышка переключателя устанавливается только в одной ориентации. Если у вас возникают трудности при установке крышки на новую деталь, попробуйте переключить положение рычага так, чтобы чёрный выступающий рычажок оказался в другом положении.

Перед сборкой телефона проверьте все переключатели и кнопки на их механическую работоспособность.

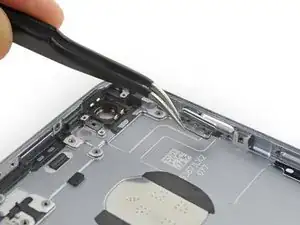

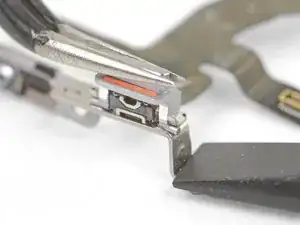

Возьмитесь за металлическую планку на задней стороне крышки кнопки питания.

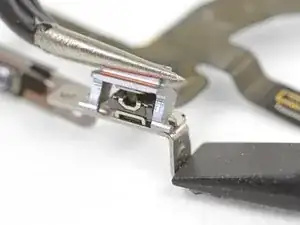

Снимите крышку кнопки питания.

При повторной установке крышки кнопки проверьте правильную ориентацию. Металлическая планка должна располагаться вниз, в направлении задней крышки iPhone.
