Замена антенны Wi‑Fi Diversity в iPhone 6s

Вставьте инструмент для извлечения SIM‑карты или скрепку в маленькое отверстие в лотке для SIM‑карты.

Нажмите, чтобы извлечь лоток.

Для этого может потребоваться значительное усилие.

Удалите сборку лотка SIM‑карты из iPhone.

При повторной установке SIM‑карты убедитесь, что она расположена в правильной ориентации относительно лотка.

Перед разборкой iPhone разрядите батарею ниже 25%. Заряженная литий‑ионная батарея может загореться и/или взорваться при случайном проколе.

Выключите iPhone перед началом разборки.

Удалите два винта P2 Pentalobe длиной 3,4 мм на нижнем торце iPhone по обе стороны от разъема Lightning.

Следующие два шага демонстрируют Anti‑Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti‑Clamp, пропустите три шага ниже для альтернативного метода.

Полные инструкции по использованию Anti‑Clamp можно найти в этом руководстве: проверить это руководство.

Потяните синюю ручку назад, чтобы разблокировать рычаги Anti‑Clamp.

Наденьте рычаги на левый или правый край iPhone.

Расположите присоски ближе к нижнему краю iPhone чуть выше кнопки «Домой» — одну на передней панели и одну на задней.

Сожмите присоски вместе, чтобы создать всасывание в выбранной области.

Если поверхность iPhone слишком скользкая и Anti‑Clamp не держится, можно использовать ленту для создания более цепкой поверхности.

Потяните синюю ручку вперед, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровнены друг с другом. Если они начинают смещаться, слегка ослабьте присоски и выровняйте рычаги.

Вставьте медиатор под экран, когда Anti‑Clamp создаст достаточно большой зазор.

Если Anti‑Clamp не создает достаточного зазора, поверните ручку на четверть оборота.

Не закручивайте больше четверти оборота за раз, и подождите несколько секунд между поворотами. Дайте Anti‑Clamp и времени выполнить работу за вас.

Пропустите следующие три шага.

Если у вас нет Anti‑Clamp, выполните следующие три шага, чтобы использовать ручку‑присоску.

Нанесите умеренное тепло на нижний край iPhone с помощью iOpener или фена примерно в течение минуты.

Нагрев смягчает клей, удерживающий дисплей, что упрощает его открытие.

При открытии дисплея на 6s отрывается тонкая полоса клея по периметру дисплея. Если вы планируете заменить клей, приготовьте комплект новых клеевых полос перед продолжением. Ремонт можно выполнить и без замены клея, и функциональных различий, вероятно, не будет заметно.

Прикрепите присоску к левому нижнему углу сборки дисплея.

Берегитесь, чтобы не размещать присоску поверх кнопки «Домой».

Если дисплей сильно треснут, покрытие его слоем прозрачной упаковочной ленты может позволить присоске приклеиться. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, можно приклеить присоску суперклеем к разбитому экрану.

Поднимите присоску с постоянным, ровным усилием, чтобы создать небольшой зазор между передней панелью и задней крышкой.

Не торопитесь и применяйте ровное, постоянное усилие. Сборка дисплея сидит намного плотнее, чем у большинства устройств, и зафиксирована клеем.

Сильное рывковое действие может повредить сборку дисплея. Применяйте только достаточное усилие, чтобы создать небольшой зазор между сборкой дисплея и задней крышкой.

Если возникают трудности, нагрейте переднюю часть iPhone с помощью iOpener, фена или теплового пистолета до температуры чуть выше приятной на ощупь. Это поможет смягчить клей по краям дисплея.

На нижней стороне дисплея, прямо над разъемом для наушников, есть выемка. Это самое безопасное место, чтобы начать поддевать телефон.

Поместите плоский край лопатки (spudger) в зазор между экраном и задней крышкой, прямо над разъемом для наушников.

Поверните лопаткой, чтобы увеличить зазор между сборкой передней панели и остальной частью телефона.

Вставьте плоский конец лопатки слева от телефона, между сборкой дисплея и задней крышкой.

Проведите лопаткой вверх по боковой стороне телефона, чтобы отделить клей и отщелкнуть защёлки.

Удалите лопатку и снова вставьте её в нижний край, там, где вы поддевали телефон.

Проведите лопаткой вправо вдоль нижнего края телефона.

Просуньте лопатку вверх по правой стороне, чтобы продолжить отделение клея и освободить защёлки дисплея от iPhone.

Используйте присоску, чтобы открыть дисплей, разрушив оставшийся клей.

Не открывайте дисплей более чем на 90º, так как в верхней части он всё ещё соединён тремя кабелями, которые могут оборваться при растяжении.

Потяните вверх выступ на верхней стороне присоски, чтобы снять её с передней панели.

Аккуратно захватите сборку дисплея и поднимите её, чтобы открыть телефон, используя защёлки в верхней части передней панели в качестве петли.

Откройте дисплей примерно под углом 90º и опёрните его о что‑то, чтобы зафиксировать в таком положении во время работы с телефоном.

Добавьте резинку, чтобы надёжно зафиксировать дисплей во время работы. Это предотвращает излишнюю нагрузку на кабели дисплея.

В крайнем случае для фиксации дисплея можно использовать нераспечатанную банку с напитком.

При повторной сборке остановитесь на этом этапе, если хотите заменить клей по краям дисплея.

При повторной сборке край экрана со стороны камеры должен застопориться под кромкой корпуса. Крючки рамки экрана должны оказаться под ободом основного корпуса и быть подтянуты в сторону камеры, чтобы крышка легко закрывалась и правильно защёлкивалась.

Эти крючки по сути не являются полноценной петлёй, а застёжками, которые должны находиться под кромкой основного каркаса телефона!! Так экран легко вернётся в закрытое состояние, аккуратно щёлкнув на место.

При повторной сборке порядок защёлкивания экрана обратный: нажимайте вдоль правой стороны сверху вниз. Затем — слева.

Снимите два винта Phillips, удерживающие кронштейн разъёма батареи, следующих длин:

Один винт 2,9 мм

Один винт 2,2 мм

В ходе ремонта отслеживайте каждый винт и убедитесь, что он возвращается туда, откуда был вынут, чтобы не повредить iPhone.

Снимите кронштейн разъёма батареи с iPhone.

Используйте наконечник лопатки, чтобы отключить разъём батареи, поддев его вертикально вверх от логической платы.

Отодвиньте разъём батареи от логической платы так, чтобы он оставался отделённым от гнезда, чтобы избежать случайного подключения батареи во время работы.

Снимите следующие четыре винта Phillips, удерживающие кронштейн кабеля дисплея:

Три винта 1,2 мм

Один винт 2,8 мм

Снимите кронштейн кабеля дисплея.

Используйте лопатку или чистый ноготь, чтобы отключить гибкий кабель фронтальной камеры, поддев его вертикально вверх из гнезда на логической плате.

Отключите кабель дигитайзера, поддев его вертикально вверх из гнезда на логической плате.

При повторном подключении кабеля дигитайзера не нажимайте по центру разъёма. Нажимайте на один край разъёма, затем на противоположный. Нажатие по центру может согнуть компонент и повредить дигитайзер.

Убедитесь, что батарея отключена, прежде чем отключать или подключать кабель на этом этапе.

Отключите кабель дисплея, поддев его вертикально вверх из гнезда на логической плате.

Снимите сборку дисплея.

При повторной сборке остановитесь на этом этапе, если хотите заменить клей по краям дисплея.

Используйте наконечник лопатки, чтобы поднять и отключить антенный кабель от нижнего конца логической платы.

Для повторного подключения антенных кабелей, подобных этим, аккуратно совместите разъём с гнездом, затем используйте плоский конец лопатки, чтобы прижать его вниз. Он должен защёлкнуться. Если нет — проверьте совмещение. Не прилагайте чрезмерную силу.

Используйте наконечник лопатки, чтобы приподнять и отключить ленту разъёма Lightning от её гнезда на логической плате.

Если вы следуете этому руководству для замены разъёма Lightning, можно сохранить подключённым антенный кабель и пропустить этот и следующий шаг. Будьте очень осторожны, чтобы не натянуть хрупкий антенный кабель при перемещении динамика.

Используйте наконечник лопатки, чтобы приподнять и отключить антенный кабель от его гнезда рядом с верхней частью логической платы.

Осторожно поднимите антенный кабель и выведите его с края телефона. Используйте острый конец лопатки, чтобы приподнять кабель и освободить его из фиксирующих защёлок.

Если кабелю не хватает места для подъёма, ослабьте этот винт Phillips, фиксирующий плату, чтобы плата получила дополнительное пространство для перемещения.

Обязательно вновь затяните этот винт при повторной установке.

При обратной сборке обязательно проложите антенный кабель под углом платы.

При повторной установке вы также можете вновь вставить лоток для SIM-карты после прокладки антенного кабеля.

Если вы почувствуете сопротивление, прекратите и убедитесь, что лоток не зацепляет антенный кабель.

Удалите следующие винты Phillips, которые крепят динамик к задней части корпуса:

Два винта 2.6 мм

Один винт 2.3 мм

Этот винт может быть закрыт лентой.

Один винт 2.3 мм

Этот винт отличается от предыдущего. Обязательно не перепутайте их.

Один винт 3.0 мм

Вставьте плоский конец лопатки между длинным краем модуля динамика и стенкой корпуса.

Аккуратно подденьте, чтобы ослабить модуль динамика.

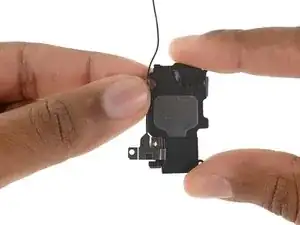

Когда модуль ослабнет, поднимите и снимите модуль динамика с телефона.

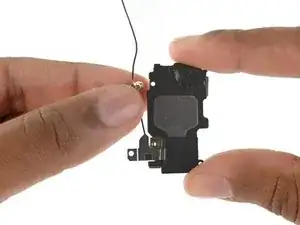

Снимите ленту, закрывающую антенный кабель на краю динамика.

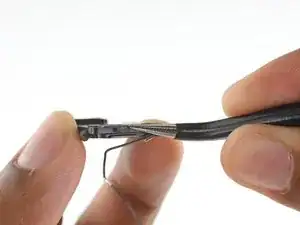

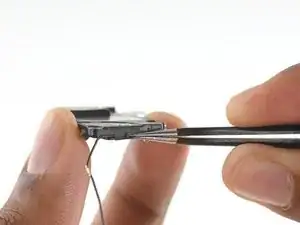

Снимите зажим кабеля с левой стороны динамика.

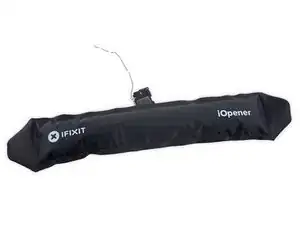

Подготовьте iOpener и положите его поверх антенны, чтобы размягчить клей, фиксирующий её к динамику.

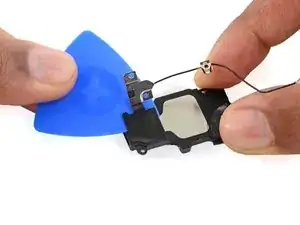

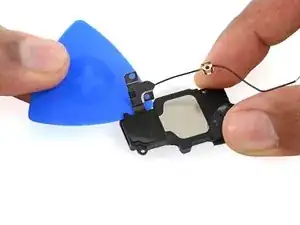

Используйте пластиковую лопатку для вскрытия, чтобы разрушить клей, фиксирующий антенну к динамику.

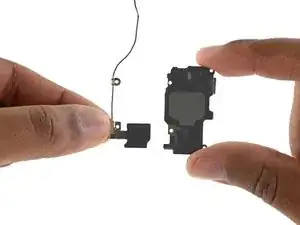

Снимите антенну с динамика.
