Замена ЖК-дисплея и дигитайзера iPhone 6s

Перед разборкой iPhone разрядите аккумулятор ниже 25%. Заряженный литий-ионный аккумулятор может загореться и/или взорваться при случайном проколе.

Перед началом разборки выключите iPhone.

Удалите два винта P2 Pentalobe длиной 3,4 мм на нижнем торце iPhone, по обе стороны от разъёма Lightning.

Если стекло дисплея треснуло, предотвратите дальнейшее разрушение и защитите себя от травм во время ремонта, заклеив стекло.

Наклейте перекрывающиеся полосы прозрачной упаковочной ленты на экран iPhone, пока вся передняя панель не будет покрыта.

Это удержит осколки стекла и обеспечит структурную целостность при поддевании и подъёме дисплея.

Наденьте защитные очки, чтобы защитить глаза от отскакивающих кусков стекла во время ремонта.

Если разбитое стекло мешает присоске держаться в следующих шагах, попробуйте сложить прочную ленту (например, армированную) в ручку и поднимать дисплей с её помощью.

Следующие два шага демонстрируют Anti-Clamp — инструмент, который мы разработали, чтобы облегчить процедуру открытия. Если вы не используете Anti-Clamp, пропустите три шага вниз для альтернативного метода.

Полные инструкции по использованию Anti-Clamp смотрите в этом руководстве.

Оттяните синюю рукоятку назад, чтобы разблокировать рычаги Anti-Clamp.

Наденьте рычаги на левый или правый край iPhone.

Разместите присоски рядом с нижним краем iPhone прямо над кнопкой «Домой» — одну на передней панели, другую на задней.

Сожмите присоски вместе, чтобы создать вакуум в выбранной области.

Если поверхность iPhone слишком скользкая и Anti-Clamp не держится, можно использовать ленту для создания более сцепляющей поверхности.

Потяните синюю рукоятку вперёд, чтобы зафиксировать рычаги.

Поверните рукоятку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают соскальзывать из положения, слегка ослабьте присоски и выровняйте рычаги.

Вставьте лезвие для вскрытия под экран, когда Anti-Clamp создаст достаточный зазор.

Если Anti-Clamp не создаёт достаточного зазора, поверните рукоятку на четверть оборота.

Не проворачивайте более чем на четверть оборота за раз и делайте паузы между поворотами. Дайте Anti-Clamp и времени выполнить работу.

Пропустите следующие три шага.

Если у вас нет Anti-Clamp, выполните следующие три шага, чтобы использовать присоску с ручкой.

Нанесите слабое тепло на нижний край iPhone с помощью iOpener или фена примерно в течение минуты.

Нагрев размягчает клей, крепящий дисплей, что облегчает его открытие.

При открытии дисплея на 6s отделяется тонкая полоска клея по периметру дисплея. Если вы предпочитаете заменить клей, подготовьте набор новых клеевых полос перед продолжением. Ремонт можно завершить и без замены клея, и вы, вероятно, не заметите разницы в функциях.

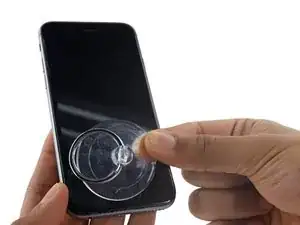

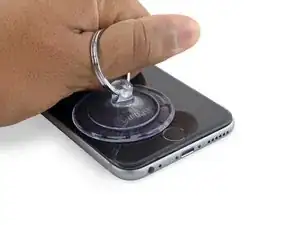

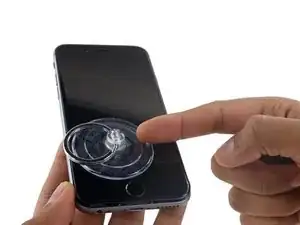

Прикрепите присоску к нижнему левому углу сборки дисплея.

Будьте внимательны, не размещайте присоску над кнопкой «Домой».

Если ваш дисплей сильно треснул, покрытие его слоем прозрачной упаковочной ленты может позволить присоске приклеиться. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, можно аккуратно приклеить присоску суперклеем к разбитому экрану.

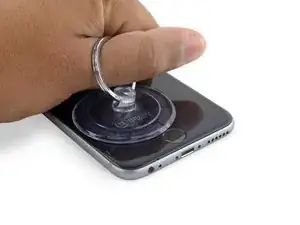

Потяните присоску вверх с ровным, постоянным усилием, чтобы создать небольшой зазор между передней панелью и задней крышкой.

Делайте это медленно и прикладывайте ровную, постоянную силу. Сборка дисплея подогнана плотнее, чем у большинства устройств, и держится на клее.

Сильное рывковое движение может повредить сборку дисплея. Прилагайте лишь достаточное усилие, чтобы создать небольшой зазор между дисплеем и задней крышкой.

Если возникают трудности, нагрейте переднюю часть iPhone с помощью iOpener, фена или тепловой пушки до состояния, когда поверхность станет чуть слишком горячей для прикосновения. Это поможет размягчить клей по краям дисплея.

На нижней стороне дисплея, прямо над разъёмом для наушников, есть выемка. Это самое безопасное место, чтобы начать поддевать телефон.

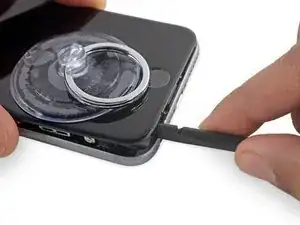

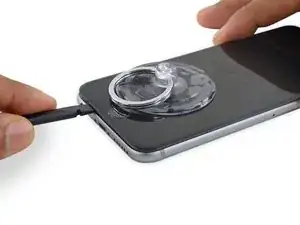

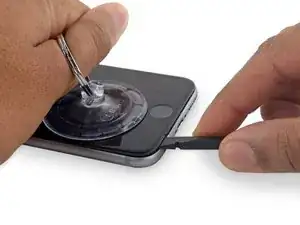

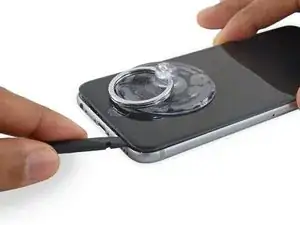

Поместите плоский край лопатки в зазор между экраном и задней крышкой прямо над разъёмом для наушников.

Поверните лопатку, чтобы расширить зазор между модулем передней панели и остальной частью телефона.

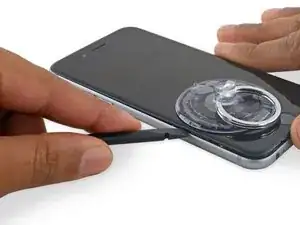

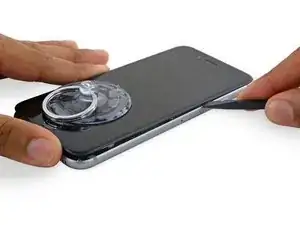

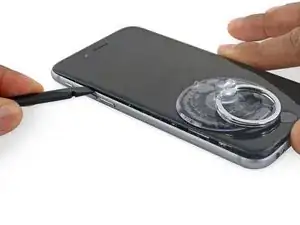

Вставьте плоский конец лопатки с левой стороны телефона, между модулем дисплея и задней крышкой.

Проводите лопаткой вверх по боковой стороне телефона, чтобы разъединить клей и отжать защёлки.

Удалите лопатку и снова вставьте её по нижнему краю, где Вы поддевали телефон при открытии.

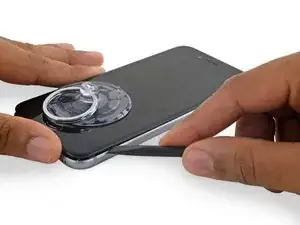

Проводите лопаткой вправо вдоль нижнего края телефона.

Проводите лопаткой вверх по правой стороне, продолжая разъединять клей и отщёлкивать защёлки дисплея от iPhone.

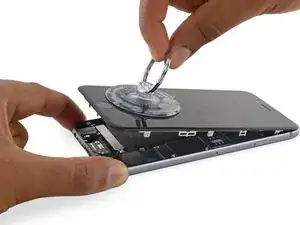

Используйте присоску, чтобы открыть дисплей, разорвав последние участки клея.

Не открывайте дисплей более чем на 90º, так как он по-прежнему соединён сверху тремя кабелями, которые могут порваться при растяжении.

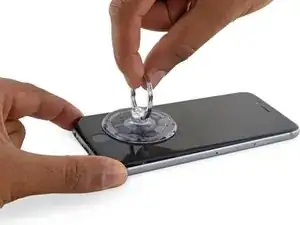

Поднимите выступ на верхней стороне присоски, чтобы снять её с передней панели.

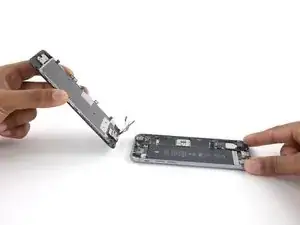

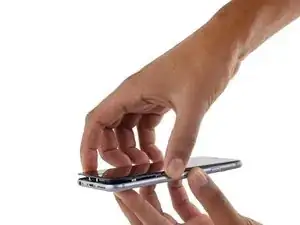

Аккуратно возьмитесь за модуль дисплея и приподнимите его, открывая телефон, используя защёлки в верхней части передней панели в качестве петли.

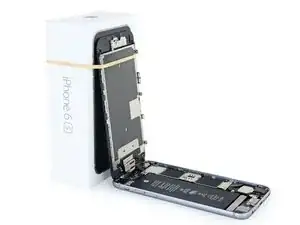

Откройте дисплей примерно на 90º и опереть его о подставку, чтобы он оставался закреплённым во время работы с телефоном.

Добавьте резинку, чтобы надёжно зафиксировать дисплей во время работы. Это предотвращает излишнюю нагрузку на кабели дисплея.

В крайнем случае можно использовать неоткрытую банку напитка для подпорки дисплея.

При сборке остановитесь на этом этапе, если вы хотите заменить клей по краям дисплея.

При сборке край корпуса у камеры должен зацепиться под кромку корпуса. Крюки рамки экрана должны оказаться под бортиком основного корпуса и быть подтянутыми в сторону конца с камерой, чтобы крышка легко закрывалась и правильно защёлкивалась.

Эти крюки на самом деле не являются петлёй, а защёлками, которые должны оказаться под бортиком основной рамки телефона/края. Таким образом экран легко возвращается в закрытое положение, аккуратно щёлкая на место.

При сборке порядок защёлкивания экрана обратен: нажимайте вдоль правой стороны сверху вниз, затем слева.

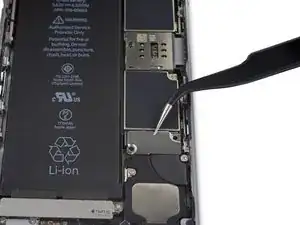

Удалите два винта Phillips, фиксирующие скобу коннектора батареи, следующих длин:

Один винт 2.9 мм

Один винт 2.2 мм

На протяжении всего ремонта отслеживайте каждый винт и убедитесь, что он возвращается на своё место, чтобы не повредить iPhone.

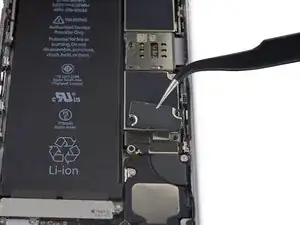

Снимите скобу коннектора батареи с iPhone.

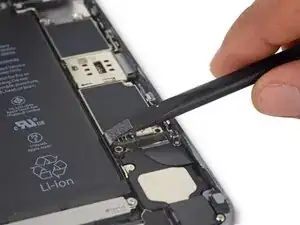

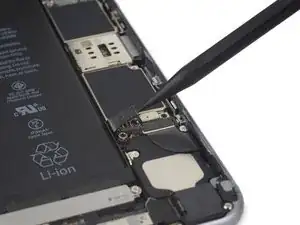

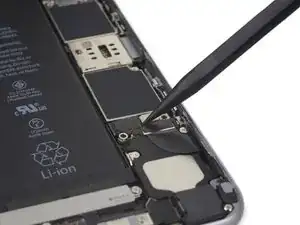

Используйте острый конец лопатки, чтобы отключить коннектор батареи, поддев его и поднимая строго вверх от платы логики.

Отодвиньте коннектор батареи от платы логики так, чтобы он оставался отделённым от своего гнезда, чтобы избежать случайного подключения батареи во время работы.

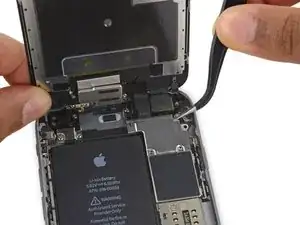

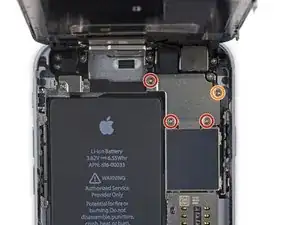

Удалите следующие четыре винта Phillips, фиксирующие скобу кабеля дисплея:

Три винта по 1.2 мм

Один винт 2.8 мм

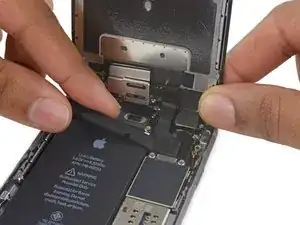

Снимите скобу кабеля дисплея.

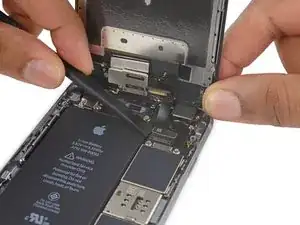

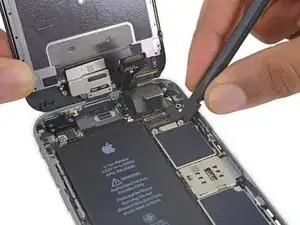

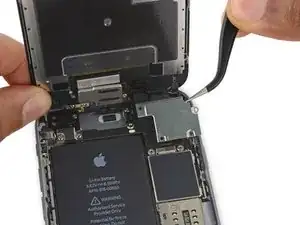

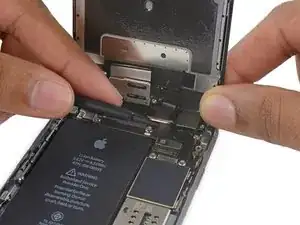

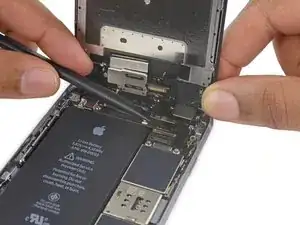

Используйте лопатку или чистый ноготь, чтобы отключить шлейф фронтальной камеры, поддев его и поднимая строго вверх от его разъёма на плате логики.

Отключите кабель сенсорного слоя, поддев его и поднимая строго вверх от его разъёма на плате логики.

При повторном подключении кабеля сенсорного слоя не нажимайте по центру разъёма. Нажимайте на один край разъёма, затем на противоположный край. Нажатие посередине может погнуть компонент и повредить сенсорный слой.

Убедитесь, что батарея отключена, прежде чем отключать или подключать кабель на этом шаге.

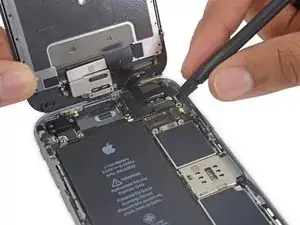

Отключите кабель дисплея, поддев его и поднимая строго вверх от его разъёма на плате логики.

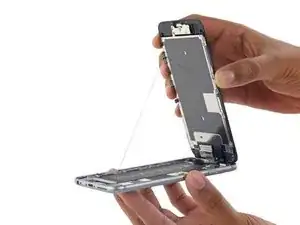

Снимите модуль дисплея.

При сборке остановитесь на этом этапе, если вы хотите заменить клей по краям дисплея.

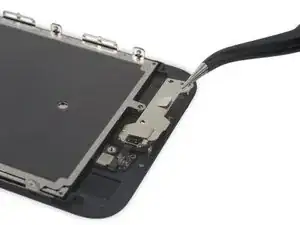

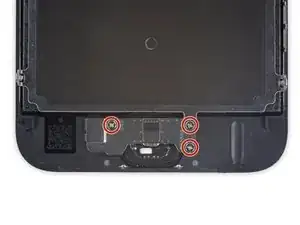

Удалите три винта Phillips 1.7 мм, фиксирующие скобу кнопки «Домой».

Не затягивайте эти винты чрезмерно, так как это может повредить переднюю часть дисплея.

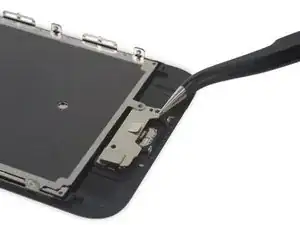

Поднимите нижний край кронштейна кнопки «Домой», пока он не отойдет от маленького штырька с правой стороны.

Выдвиньте кронштейн из-под экранирующей пластины EMI, чтобы снять его.

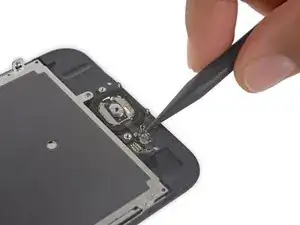

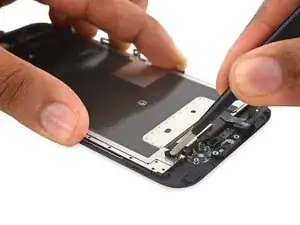

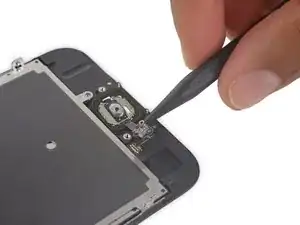

Используйте лопаточку, чтобы отсоединить разъем кнопки «Домой», поддев его из гнезда на задней стороне панели дисплея.

Резиновая прокладка вокруг кнопки «Домой» очень тонкая и легко рвётся.

Примените лёгкое тепло (iOpener, тепловой пистолет или фен), чтобы размягчить клей, который фиксирует прокладку кнопки «Домой».

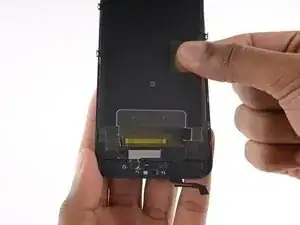

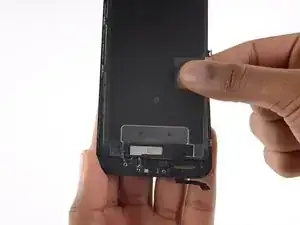

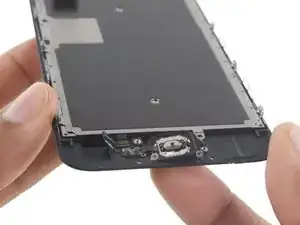

Пальцем аккуратно надавите вверх на кнопку «Домой» с передней стороны сборки дисплея. Применяйте сильное, постоянное давление, чтобы постепенно отделить резиновую прокладку кнопки «Домой» от передней панели.

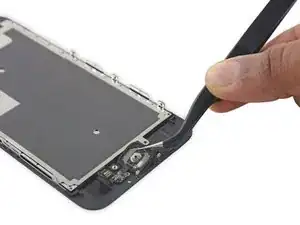

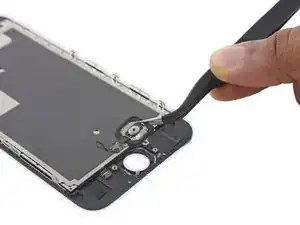

Используйте заостренный наконечник лопаточки, чтобы аккуратно отделить гибкий кабель кнопки «Домой» от задней стороны панели дисплея.

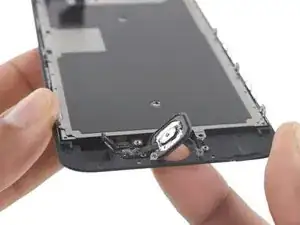

Снимите узел кнопки «Домой».

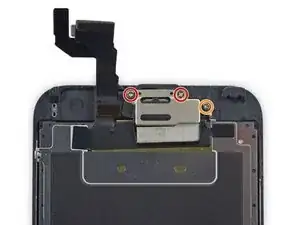

Удалите следующие три винта Phillips, удерживающие кронштейн разговорного динамика:

Два винта по 2,3 мм

Один винт 1,9 мм

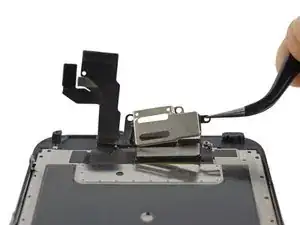

Поднимите и снимите кронштейн разговорного динамика, приподнимая уплотнитель кронштейна по ходу удаления.

Осторожно приподнимайте уплотнитель, он тонкий и может легко порваться.

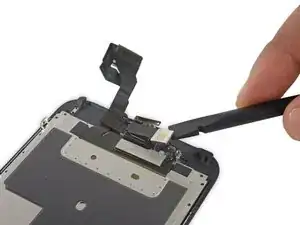

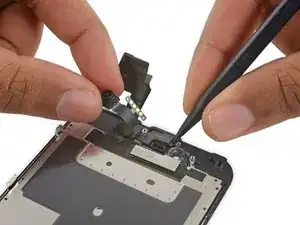

Используйте плоский конец лопаточки, чтобы поддеть фронтальную камеру в её посадочном месте.

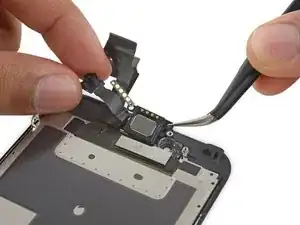

Отодвиньте фронтальную камеру, чтобы получить доступ к разговорному динамику.

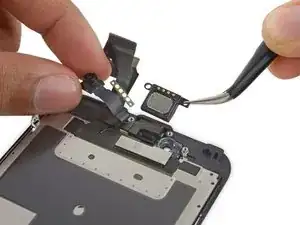

Снимите разговорный динамик.

Старайтесь не прикасаться к золотым контактам при снятии и установке динамика. Масло с кожи может повредить контакты и нарушить соединение. Если вы случайно прикоснулись к ним, протрите их немного изопропиловым спиртом перед повторной установкой.

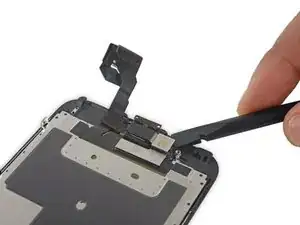

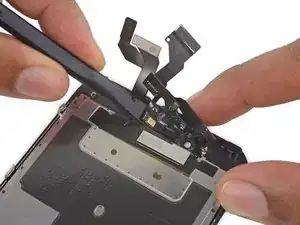

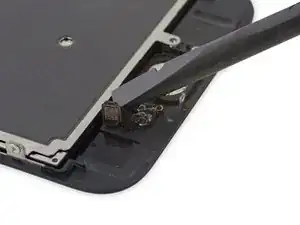

Держа фронтальную камеру в стороне, используйте кончик лопаточки, чтобы выдавить датчик освещённости из его углубления в передней панели.

Отогните кабель фронтальной камеры и датчика, чтобы получить доступ к микрофону.

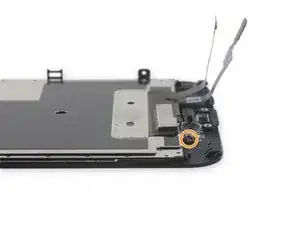

Используйте плоский конец лопаточки, чтобы аккуратно размягчить клей, который фиксирует микрофон к передней панели.

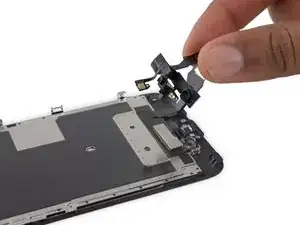

Снимите кабель фронтальной камеры и датчиков.

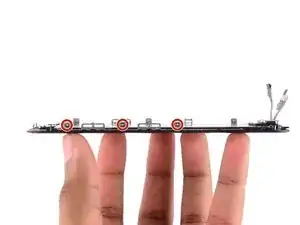

Удалите следующие семь винтов Phillips 1,3 мм:

По три винта с левой и правой кромок панели дисплея.

Один винт, утопленный на 1,5 см от правой кромки экрана.

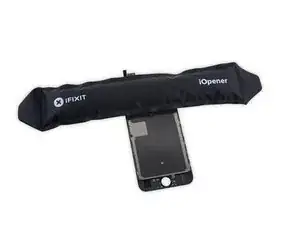

Подготовьте iOpener и положите его поверх верхнего края телефона, чтобы размягчить ленту, соединяющую экранную EMI-пластину с передней панелью.

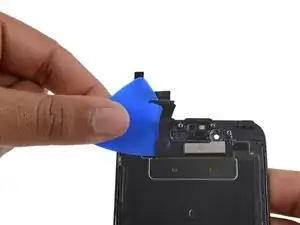

Через минуту вставьте инструмент для открытия между лентой и кабелем данных дисплея.

Протолкните инструмент вниз, пока он не станет заподлицо с верхним краем EMI-пластины.

Используйте пинцет, чтобы оторвать кусочек ленты от EMI-пластины рядом с посадочным местом передней камеры.

Снимите EMI-пластину.

При установке EMI-пластины ориентируйте её так, чтобы металлический вырез (показан внизу по центру) лежал поверх верхней части сборки кабеля дисплея, а кусочек ленты сдвигался за неё.

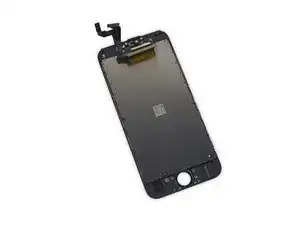

Остаются только ЖК-матрица и сенсорная панель.
