Идентификация микросхем iPhone 14 Pro Max
Если вам любопытно узнать обо всех микросхемах в новом iPhone 14 Pro Max, вы попали по адресу.
Фотографии платы сделаны на американском iPhone 14 Pro Max — модель A2651. Эта модель не имеет лотка для физической SIM-карты, но содержит оборудование для поддержки 5G mmWave диапазонов, а также спутниковой связи.
Подробнее смотрите наше полное разборка iPhone 14 Pro Max.
Особая благодарность нашему участнику сообщества Chunglin Chin за вклад в этот материал!
Шаг 1

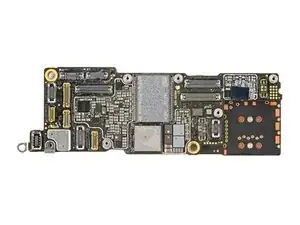

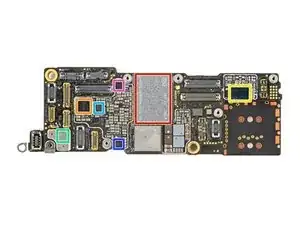

Идентификация микросхем — часть 1:
SanDisk SDMVGKLK2 128G 128 ГБ NAND флэш-память
Apple/Dialog Semiconductor 338S00819-A1 управление питанием
Вероятно Apple/Cirrus Logic 338S00843 процессор голосовой обработки
Apple/Cirrus Logic 338S00537 усилитель звука
Вероятно Apple/Dialog Semiconductor 338S0081C ? управление питанием
Texas Instruments TPS61280H DC-DC преобразователь
Возможный EEPROM от STMicroelectronics
Шаг 2
Идентификация микросхем — часть 2:
Возможно нагрузочный переключатель от Infineon
NXP Semiconductor NTB0101GS1 1-битный трансивер с преобразованием уровней
Texas Instruments LSF0101 1-битный двунаправленный преобразователь уровней напряжения

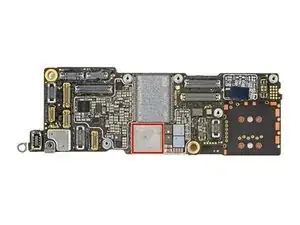

Шаг 3
Идентификация микросхем — часть 3:
Модуль Wi‑Fi/Bluetooth (возможно)

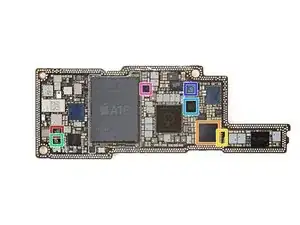

Шаг 4

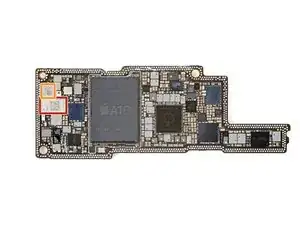

Идентификация микросхем — часть 1:
Apple APL1W10/339S01104 A16 64‑битный шестиядерный процессор приложений с пятиъядерным графическим процессором, расположенным под ним; вероятно Samsung K3LK2K20CM-EGCP 6 ГБ LPDDR5 SDRAM
Apple APL109A/338S00942 управление питанием
Apple/Dialog Semiconductor 338S00839-B0 управление питанием
Broadcom BCM59365EA1IUBG приемник беспроводной зарядки
STMicroelectronics STB601A05 управление питанием
Apple/Dialog Semiconductor 338S00819-A1 управление питанием
Texas Instruments TPS65657B0 питание дисплея
Шаг 5
Идентификация микросхем — часть 2:
Texas Instruments LM3567A1 драйвер светодиодной вспышки
Apple/Cirrus Logic 338S00738 аудиокодек
Вероятно драйвер тактильного двигателя от Analog Devices
Texas Instruments CD3710A1 драйвер массива VCSEL
NXP Semiconductor CBTL1618A0 мультиплексор DisplayPort
Texas Instruments USB 2.0 двойной репитер
onsemi DC-DC преобразователь
Шаг 6
Идентификация микросхем — часть 3:
Вероятно onsemi DC-DC преобразователь
Возможно последовательная EEPROM от STMicroelectronics
Шаг 7
Идентификация микросхем — часть 4:
Вероятно модуль UWB от USI
Front‑end модуль Broadcom AFEM‑8245
Шаг 8

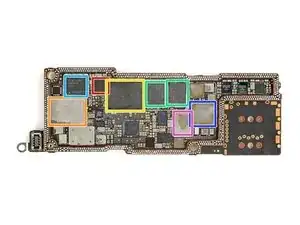

Идентификация микросхем — часть 1:
STMicroelectronics ST33J элемент безопасности
Apple/Cirrus Logic 338S00537 усилитель звука
Qualcomm PMX65 управление питанием
Qualcomm QET7100 конвертер огибающей (envelope tracker)
Вероятно Qualcomm PMK65 генератор тактовых частот
Вероятно Qorvo конвертер огибающей
Возможно управление питанием от STMicroelectronics
Шаг 9

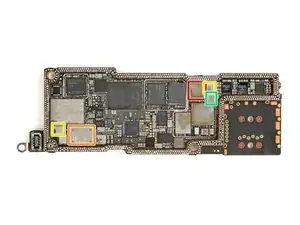

Идентификация микросхем — часть 2:
NXP Semiconductor SN210V контроллер NFC с элементом безопасности
Спутниковый модуль (возможно)
Qualcomm SDX65M X65 модем 5G
Qualcomm SDR735 RF трансивер
Qualcomm SMR546 RF трансивер
Front‑end модуль Broadcom AFEM‑8231
Skyworks SKY58290-20 front‑end модуль
Шаг 10
Идентификация микросхем — часть 3:
Front‑end модуль Broadcom AFEM‑8240
Вероятно Skyworks SKY58853-17 ? front‑end модуль
Возможно Skyworks SKY52628 переключатель антенн
Возможно Skyworks SKY5xx92-16 усилитель мощности
Шаг 11

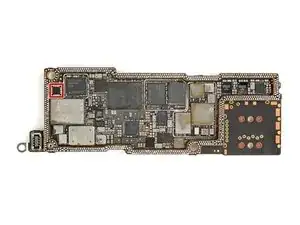

Идентификация микросхем — часть 4 — датчики:
Bosch Sensortec 6‑осевой акселерометр/гироскоп
Шаг 12

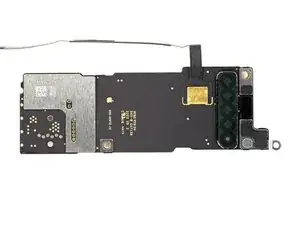

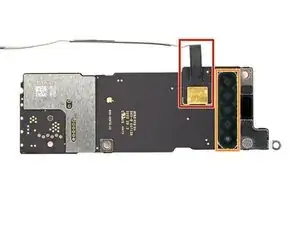

Антенны:
Разъём, возможно, для спутниковой антенны
Патч‑антенна 5G mmWave
