Замена экрана iPhone 14 Pro

Перед началом разборки выключите iPhone.

Удалите два пентаграммных винта P2 длиной 6,8 мм в нижней кромке iPhone.

Если вставить слишком глубоко, медиатор для открытия может повредить устройство. Выполните этот шаг, чтобы пометить медиатор и предотвратить повреждение.

Отмерьте 3 мм от кончика и отметьте медиатор для открытия перманентным маркером.

Вы также можете пометить другие углы медиатора с разными размерами.

В качестве альтернативы приклейте монету к медиатору на расстоянии 3 мм от кончика.

Apple продаёт инструмент Нож для клея для безопасного разрезания клея дисплея в своём магазине по самостоятельному ремонту.

Если экран iPhone треснул, предотвратите дальнейшее разрушение стекла и защитите себя во время ремонта, заклеив стекло.

Наклейте полосы прозрачной упаковочной ленты внахлёст на экран iPhone, пока всё лицо устройства не будет покрыто.

Носите защитные очки, чтобы защитить глаза от осколков стекла, которые могут оторваться во время ремонта.

Если присоска не приклеивается в следующих шагах, сложите прочную ленту (например, клейкую ленту) в ручку и подденьте экран с её помощью.

Если ничего не помогает, вы можете приклеить присоску к экрану суперклеем.

Следующие три шага демонстрируют Anti-Clamp — инструмент, который мы разработали, чтобы облегчить процедуру открытия. Если Вы не используете Anti-Clamp, пропустите три шага вниз для альтернативного метода.

Для полной инструкции по использованию Anti-Clamp ознакомьтесь с этим руководством.

Оттяните синюю рукоятку назад, чтобы разблокировать рычаги Anti-Clamp.

Наденьте рычаги по левому или правому краю iPhone.

Разместите присоски около нижнего края iPhone — одну на передней панели и одну на задней.

Сожмите присоски вместе, чтобы создать вакуум в нужной области.

Если поверхность iPhone слишком скользкая и Anti-Clamp не может удержаться, Вы можете использовать ленту, чтобы создать более цепкую поверхность.

Толкните синюю рукоятку вперёд, чтобы зафиксировать рычаги.

Поверните рукоятку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начнут смещаться, ослабьте присоски немного и выровняйте рычаги.

Поддержите iPhone на чем-то прочном, например, на твердой книге, так чтобы он стоял без помощи рук и параллельно земле; это облегчит работу на следующих шагах.

Используйте фен, чтобы прогреть вдоль нижнего края iPhone. Экран должен быть слегка слишком горячим для прикосновения.

Для полной инструкции по использованию фена ознакомьтесь с этим руководством.

Подождите одну минуту, чтобы клей успел ослабеть и образовалась зазор для открытия.

Вставьте медиатор для открытия под пластиковую окантовку экрана, когда Anti-Clamp создаст достаточный зазор.

Если Anti-Clamp не создаёт достаточного зазора, нагрейте область сильнее и поверните рукоятку на четверть оборота.

Не поворачивайте более чем на четверть оборота за раз и ждите одну минуту между поворотами. Дайте Anti-Clamp и времени делать свою работу.

Пропустите следующие два шага.

Если Вы используете присосную ручку, выполните следующие два шага, чтобы ослабить экран.

Используйте фен или тепловую пушку, чтобы нагреть нижний край iPhone в течение 90 секунд или пока экран не станет слегка слишком горячим для прикосновения.

Никогда не держите фен в одной точке длительное время.

Прикрепите присоску к нижнему краю экрана, избегая непосредственного края стекла.

Поднимайте присоску с помощью уверенного, постоянного усилия, чтобы создать небольшой зазор между экраном и рамкой.

Вставьте плоский инструмент для вскрытия в зазор под пластиковой окантовкой экрана.

Водонепроницающий клей, удерживающий экран на месте, очень прочный; создание этого начального зазора требует значительной силы. Если вам трудно открыть зазор, примените больше тепла и аккуратно покачайте экран вверх и вниз, чтобы ослабить клей, пока не появится достаточно зазора для вставки инструмента.

Используйте фен, чтобы нагреть правый край iPhone (край с кнопкой питания) в течение 90 секунд или до тех пор, пока экран не станет слегка слишком горячим для прикосновения.

Проведите плоским инструментом вокруг правого нижнего угла iPhone, чтобы отделить клей.

Продолжайте проводить вверх по правому краю iPhone, пока не дойдёте до правого верхнего угла.

Не вставляйте инструмент глубже 3 мм, так как вы можете повредить внутренние компоненты.

Оставьте инструмент в верхнем правом углу перед продолжением.

Используйте фен, чтобы нагреть верхний край iPhone в течение 90 секунд или до тех пор, пока экран не станет слегка слишком горячим для прикосновения.

Проведите плоским инструментом вокруг правого верхнего угла iPhone, чтобы отделить верхний клей.

Не вставляйте инструмент глубже 3 мм, так как вы можете повредить верхние датчики.

Оставьте инструмент в верхнем левом углу перед продолжением.

Используйте фен, чтобы нагреть левый край iPhone в течение 90 секунд или до тех пор, пока экран не станет слегка слишком горячим для прикосновения.

По левому краю iPhone проходят деликатные кабели. Не вставляйте здесь инструмент, так как вы можете повредить кабели.

Кабели по левому краю очень легко повредить инструментом. Выполните эту альтернативную процедуру, чтобы отделить левый клей.

Вставьте второй плоский инструмент в левый нижний угол iPhone.

Поверните оба инструмента одновременно, пока защёлки левого края не отпустят.

Прилагайте вращающее усилие постепенно.

Если вам трудно отделить клей, повторно нагрейте левый край.

Снимите присоску с экрана.

Поверните iPhone так, чтобы правый край был обращён к вам.

Откройте iPhone, поднимая экран с правой стороны, как переднюю крышку книги.

Уприте экран во что-нибудь, чтобы он оставался подпертым, пока вы работаете с телефоном.

Если под рукой нет ничего, чем можно подпереть экран, сгодится и присоска.

При сборке положите экран на место, совместите защёлки вдоль верхнего края и аккуратно прижмите верхний край на место, затем защёлкните остальную часть экрана. Если он не защёлкивается легко, проверьте состояние защёлок по периметру экрана и убедитесь, что они не погнуты.

Используйте отвёртку Y000, чтобы вынуть восемь винтов, удерживающих крышку разъёма батареи:

Пять винтов длиной 1,3 мм

Два винта длиной 1,6 мм

Один винт длиной 1,9 мм

В ходе ремонта отслеживайте каждый винт и убедитесь, что он возвращается на своё место, чтобы не повредить iPhone.

При повторной сборке это хорошее место, чтобы включить iPhone и проверить все функции перед запечатыванием экрана. Обязательно полностью выключите iPhone перед продолжением работы.

Возьмите крышку разъёма пинцетом и сдвиньте её вниз, чтобы освободить гибкие кабели.

Снимите крышку разъёма.

Используйте заострённый конец лопатки, чтобы отсоединить кабель батареи, поддев разъём прямо вверх от его гнезда.

Старайтесь не повредить чёрную силиконовую прокладку вокруг этого и других соединений на плате. Эти уплотнения обеспечивают дополнительную защиту от проникновения воды и пыли.

Слегка отогните разъём от логической платы, чтобы он случайно не коснулся гнезда и не подал питание на телефон во время ремонта.

Используйте заострённый конец лопатки, чтобы отсоединить первый кабель дисплея, поддев разъём прямо вверх от его гнезда.

Чтобы повторно присоединить такие разъёмы, аккуратно совместите и прижмите одну сторону до щелчка, затем повторите с другой стороной. Не нажимайте посередине. Если разъём смещён, контакты могут погнуться, что приведёт к необратимому повреждению.

Используйте заострённый конец лопатки, чтобы отсоединить второй кабель дисплея, поддев разъём прямо вверх от его гнезда.

Снимите экран.

Нанесите новый клей там, где это необходимо, после очистки соответствующих участков изопропиловым спиртом (>90%).

При сборке приостановитесь на этом шаге, если вы хотите заменить клеевые ленты экрана.

Оставшиеся шаги показывают, как перенести блок передних датчиков на новый экран. Если в заменяемом экране блок уже установлен, пропустите эти шаги.

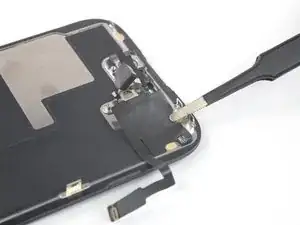

Используйте отвертку PH000, чтобы вывернуть два винта длиной 1,4 мм, фиксирующие кронштейн блока датчиков.

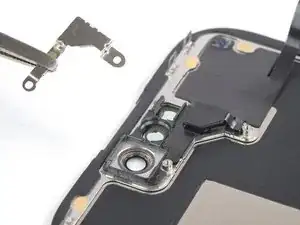

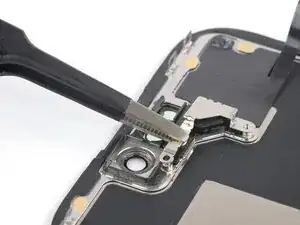

С помощью пинцета или пальцев снимите кронштейн блока передних датчиков.

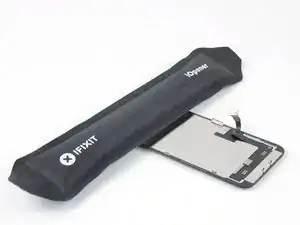

Нагрейте iOpener и приложите его к верхнему краю экрана на две минуты.

Можно также использовать фен, тепловую пушку или нагревательную плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей чувствителен к нагреву.

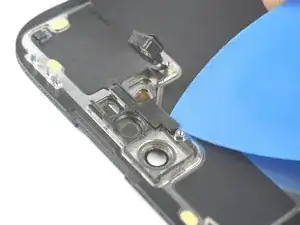

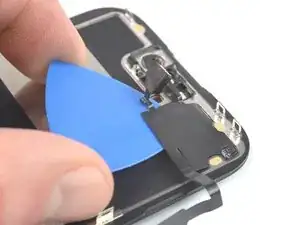

Вставьте медиатор между датчиком приближения и его посадочным местом на экране.

Подденьте медиатором, чтобы отделить датчик приближения от экрана.

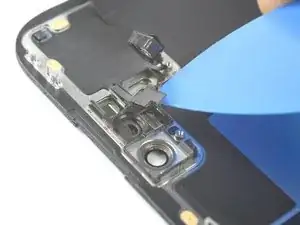

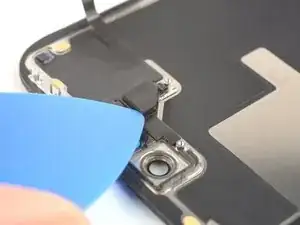

Вставьте медиатор между датчиком окружающего освещения и его посадочным местом на экране.

Подденьте медиатором, чтобы отделить датчик окружающего освещения от экрана.

В этот момент клей мог остыть. Если да, приложите нагретый iOpener к блоку на одну минуту перед продолжением.

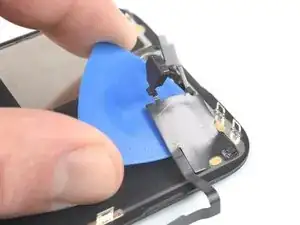

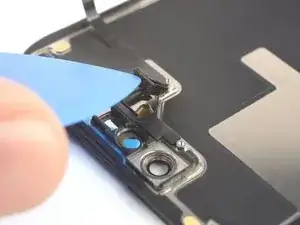

Вставьте медиатор под левую сторону блока передних датчиков.

Проведите медиатором под блоком, чтобы отделить его от рамки.

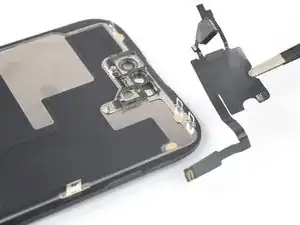

Снимите блок передних датчиков.

При переносе блока на новый экран выполните следующие действия:

Подключите датчики к их посадочным местам в рамке, чтобы выровнять основную часть блока.

Используйте клейкую ленту Tesa, чтобы заново приклеить участки блока, которые потеряли липкость.
