Замена датчика LiDAR iPhone 14 Pro

Выключите iPhone перед началом разборки.

Удалите два пентагональных винта P2 длиной 6,8 мм на нижнем торце iPhone.

Если инструмент для поддевания вставлен слишком глубоко, он может повредить устройство. Следуйте этому шагу, чтобы отметить инструмент и предотвратить повреждение.

Отмерьте 3 мм от наконечника и отметьте инструмент для поддевания перманентным маркером.

Вы также можете отметить другие углы инструмента с разными размерами.

Альтернативно — приклейте монету к инструменту на 3 мм от наконечника.

Apple продаёт инструмент Adhesive Cutter для безопасного разрезания клея дисплея в своём магазине для самостоятельного ремонта.

Если у iPhone треснул экран, заклейте стекло, чтобы предотвратить дальнейшее разрушение и травмы во время ремонта.

Наложите перекрывающиеся полоски прозрачной упаковочной ленты на экран iPhone до полного покрытия передней панели.

Наденьте защитные очки, чтобы защитить глаза от осколков стекла, которые могут оторваться во время ремонта.

Если на следующих шагах присоска не цепляется, сложите прочный кусок ленты (например, клейкую ленту) в ручку и поднимайте экран с её помощью.

Если ничего не помогает, можно приклеить присоску к экрану суперклеем.

Следующие три шага демонстрируют Anti-Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если Вы не используете Anti-Clamp, пропустите следующие три шага и перейдите к альтернативному методу.

Полные инструкции по использованию Anti-Clamp можно найти в этом руководстве: посмотрите это руководство.

Оттяните синюю ручку назад, чтобы разблокировать рычаги Anti-Clamp.

Наденьте рычаги на левый или правый край iPhone.

Расположите присоски примерно у нижнего края iPhone — одну спереди и одну сзади.

Сожмите присоски вместе, чтобы обеспечить сцепление с выбранной областью.

Если поверхность iPhone слишком скользкая и Anti-Clamp не держится, можно использовать ленту для создания более грубой поверхности.

Переместите синюю ручку вперёд, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начнут смещаться, слегка ослабьте присоски и выровняйте рычаги заново.

Подложите под iPhone что‑то прочное, например твёрдую книгу, чтобы он удерживался без рук и был параллелен поверхности — это упростит работу на следующих шагах.

Используйте фен, чтобы прогреть нижний край iPhone. Экран должен стать слегка слишком горячим для прикосновения.

Полные инструкции по использованию фена можно найти в этом руководстве: посмотрите это руководство.

Подождите одну минуту, чтобы клей успел ослабиться и образовался зазор для открытия.

Вставьте инструмент для поддевания под пластиковую окантовку экрана, когда Anti-Clamp создаст достаточный зазор.

Если Anti-Clamp не создаёт достаточного зазора, добавьте нагрева в эту область и поверните ручку на четверть оборота.

Не крутите более чем на четверть оборота за раз и ждите одну минуту между поворотами. Дайте Anti-Clamp и времени выполнить работу.

Пропустите следующие два шага.

Если Вы используете ручку‑присоску, выполните следующие два шага, чтобы ослабить экран.

Используйте фен или тепловую пушку, чтобы прогреть нижний край iPhone в течение 90 секунд или до тех пор, пока экран не станет слегка слишком горячим для прикосновения.

Не держите фен в одной точке слишком долго.

Прикрепите ручку‑присоску к нижнему краю экрана, избегая самой кромки стекла.

Потяните присоску вверх с ровным, постоянным усилием, чтобы создать небольшой зазор между экраном и рамой.

Вставьте инструмент для поддевания в зазор под пластиковую окантовку экрана.

Водонепроницающий клей, удерживающий экран на месте, очень прочен; создание начального зазора требует значительной силы. Если Вам трудно открыть зазор, добавьте нагрева и аккуратно покачивайте экран вверх‑вниз, чтобы ослабить клей до тех пор, пока не появится достаточно пространства для вставки инструмента.

Используйте фен, чтобы прогреть правый край iPhone (где расположена кнопка питания) в течение 90 секунд или пока экран не станет слегка слишком горячим для прикосновения.

Проведите медиатором для вскрытия по нижнему правому углу iPhone, чтобы разъединить клей.

Продолжайте проводить вдоль правого края iPhone вверх, пока не достигнете верхнего правого угла.

Не вставляйте медиатор глубже 3 мм, чтобы не повредить внутренние компоненты.

Оставьте медиатор в верхнем правом углу перед продолжением.

Используйте фен для нагрева верхнего края iPhone в течение 90 секунд или до тех пор, пока экран не станет слегка слишком горячим для касания.

Проведите медиатором вокруг верхнего правого угла iPhone, чтобы разъединить верхний клей.

Не вставляйте медиатор глубже 3 мм, чтобы не повредить верхние датчики.

Оставьте медиатор в верхнем левом углу перед продолжением.

Используйте фен для нагрева левого края iPhone в течение 90 секунд или до тех пор, пока экран не станет слегка слишком горячим для касания.

По левому краю iPhone проходят хрупкие шлейфы. Не вставляйте здесь медиатор, чтобы не повредить шлейфы.

Шлейфы вдоль левого края очень легко повредить медиатором. Следуйте этой альтернативной процедуре, чтобы отделить левый клей.

Вставьте второй медиатор для вскрытия в нижний левый угол iPhone.

Одновременно проверните оба медиатора до освобождения защёлок левого края.

Прилагайте крутящий момент постепенно.

Если трудно отделить клей, снова разогрейте левый край.

Снимите присоску со экрана.

Поверните iPhone так, чтобы правый край был перед вами.

Откройте iPhone, поднимая экран с правой стороны, как переднюю обложку книги.

Подпереть экран чем‑либо, чтобы он оставался в приподнятом положении, пока вы работаете с телефоном.

Если под рукой нет ничего, чем можно поддержать экран, присоска подойдёт.

При сборке положите экран на место, совместите защёлки вдоль верхнего края и аккуратно приожмите верхний край, затем защёлкните остальную часть экрана. Если экран не защёлкивается легко, проверьте состояние защёлок по периметру и убедитесь, что они не деформированы.

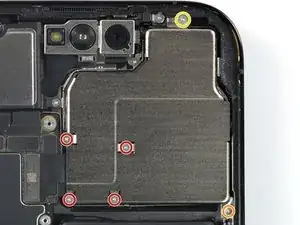

Используйте Y000‑отвёртку, чтобы отвить восемь винтов, крепящих крышку разъёма аккумулятора:

Пять винтов длиной 1.3 мм

Два винта длиной 1.6 мм

Один винт длиной 1.9 мм

В ходе ремонта следите за каждым винтом и возвращайте его в то же отверстие, чтобы не повредить iPhone.

Во время сборки это удобный момент включить iPhone и проверить все функции перед окончательной установкой экрана. Обязательно полностью выключите iPhone перед продолжением работы.

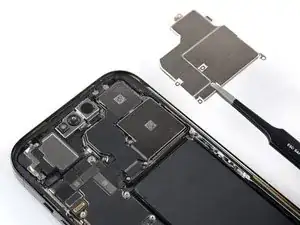

Возьмите крышку разъёма пинцетом и сдвиньте её вниз, чтобы освободить гибкие шлейфы.

Снимите крышку разъёма.

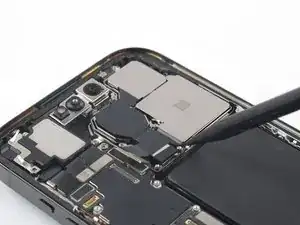

Используйте острый конец лопатки, чтобы отсоединить кабель аккумулятора, поддев разъём вверх от его гнезда.

Старайтесь не повредить чёрную силиконовую прокладку вокруг этого и других соединений на плате. Эти прокладки обеспечивают дополнительную защиту от влаги и пыли.

Слегка отогните разъём от платы, чтобы он случайно не коснулся гнезда и не подал питание на телефон во время ремонта.

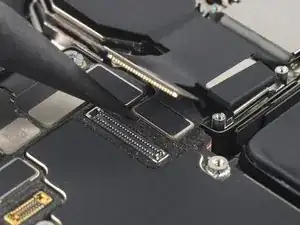

Используйте острый конец лопатки, чтобы отсоединить первый дисплейный кабель, поддев разъём вверх от его гнезда.

Чтобы снова прикрепить подобные разъёмы, аккуратно совместите и нажмите на одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте посередине. Если разъём выставлен неправильно, контакты могут согнуться и получить необратимое повреждение.

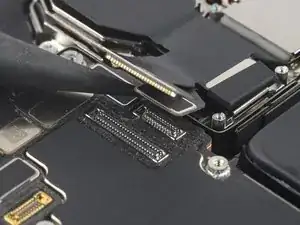

Используйте острый конец лопатки, чтобы отсоединить второй дисплейный кабель, поддев разъём вверх от его гнезда.

Снимите экран.

Нанесите новый клей там, где это необходимо, после очистки соответствующих областей изопропиловым спиртом (>90%).

При сборке остановитесь здесь, если вы хотите заменить уплотнители экрана.

Используйте Y000‑отвёртку, чтобы отвинтить пять винтов, крепящих крышку узла основной камеры:

Четыре Y000 винта длиной 1.5 мм

Один Y000 винт длиной 1.3 мм

Используйте крестообразную отвёртку, чтобы отвинтить один винт длиной 1.7 мм.

В верхнем правом углу крышки блока тыльной камеры есть небольшой металлический выступ, зафиксированный рамкой телефона.

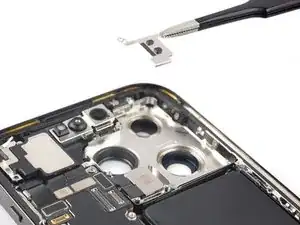

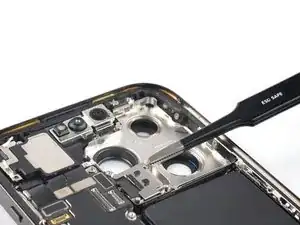

Возьмите крышку блока тыльной камеры пинцетом.

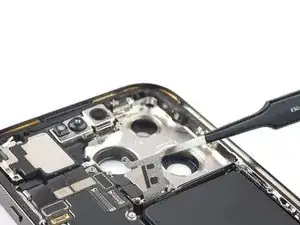

Сдвиньте крышку блока тыльной камеры в направлении кнопок громкости, чтобы освободить её небольшой металлический выступ из рамки.

Снимите крышку блока тыльной камеры.

При обратной сборке убедитесь, что крышка блока тыльной камеры правильно выровнена и аккуратно вдавите её металлический выступ обратно в паз рамки.

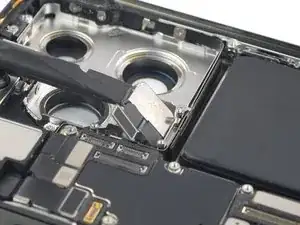

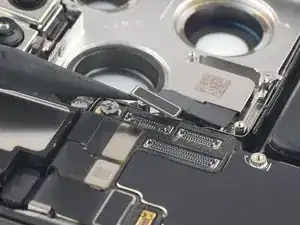

Используйте лопатку, чтобы отсоединить кабель сверхширокого и телефото объектива, поддев разъём прямо вверх из его гнезда.

Используйте лопатку, чтобы отсоединить кабель широкоугольного объектива, поддев разъём прямо вверх из его гнезда.

Вставьте заострённый конец лопатки под нижний край блока тыльной камеры.

Подденьте лопаткой, чтобы ослабить блок тыльной камеры.

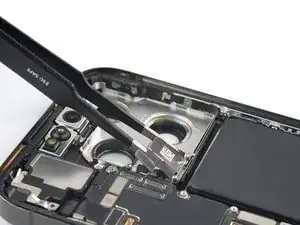

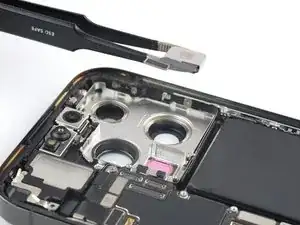

Используйте пинцет или пальцы, чтобы снять блок тыльной камеры.

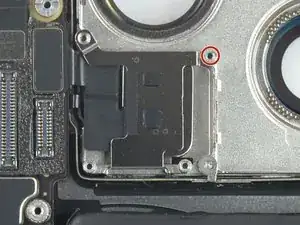

Используйте отвёртку для стоек, чтобы выкрутить стойковый винт длиной 2,8 мм, фиксирующий крышку датчика LiDAR.

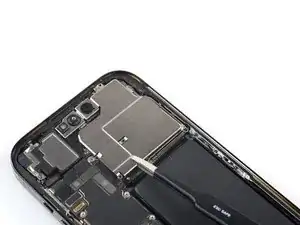

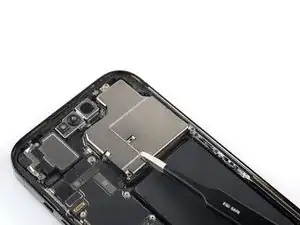

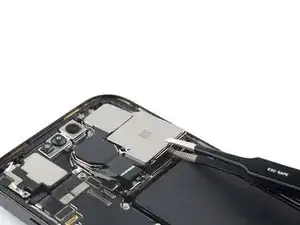

Используйте пинцет, чтобы снять крышку датчика LiDAR.

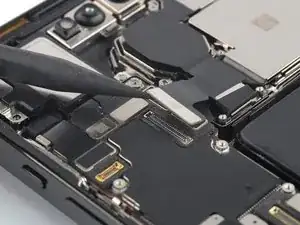

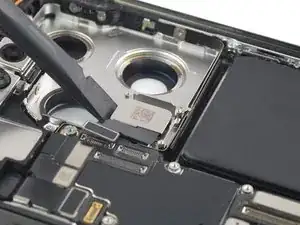

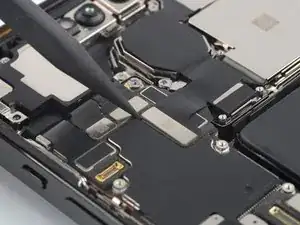

Используйте лопатку, чтобы отсоединить кабель датчика LiDAR, поддев разъём прямо вверх из его гнезда.

Вставьте плоский конец лопатки под верхний край датчика LiDAR.

Подденьте лопаткой, чтобы ослабить датчик LiDAR.

Используйте пинцет, чтобы снять датчик LiDAR.
