Замена модуля фронтальной камеры iPhone 14 Pro

Выключите iPhone перед началом разборки.

Удалите два винта типа пенталоб P2 длиной 6,8 мм на нижнем торце iPhone.

Если вставить слишком глубоко, металлическая лопатка может повредить устройство. Следуйте этому шагу, чтобы пометить лопатку и избежать повреждений.

Отмерьте 3 мм от наконечника и отметьте лопатку перманентным маркером.

Вы также можете отметить другие углы лопатки с разными размерами.

Альтернативно — приклейте монету к лопатке на расстоянии 3 мм от наконечника.

Apple продаёт инструмент Adhesive Cutter для безопасного разрезания клея по периметру дисплея в своём магазине Self Repair Store.

Если у вашего iPhone разбит экран, чтобы удержать дальнейшее рассыпание стекла и предотвратить травмы при ремонте, заклейте стекло лентой.

Наложите налегающие полосы прозрачной упаковочной ленты на экран iPhone, пока вся лицевая часть не будет покрыта.

Наденьте защитные очки, чтобы уберечь глаза от осколков стекла, которые могут отвалиться во время ремонта.

Если присоска не приклеивается на следующих шагах, сложите прочную ленту (например, армированную) в ручку и поднимите экран с её помощью.

Если ничего не помогает, можно закрепить присоску на экране суперклеем.

Следующие три шага демонстрируют Anti-Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti-Clamp, пропустите три шага вниз для альтернативного метода.

Полные инструкции по использованию Anti-Clamp можно найти в этом руководстве: посмотреть руководство.

Потяните синюю рукоятку назад, чтобы разблокировать рычаги Anti-Clamp.

Надвиньте рычаги на левый или правый край iPhone.

Разместите присоски возле нижнего края iPhone — одна на фронтальной стороне и одна на задней.

Сожмите присоски вместе, чтобы создать вакуум в выбранной области.

Если поверхность iPhone слишком скользкая и Anti-Clamp не держится, можно использовать ленту для создания более цепкой поверхности.

Потяните синюю рукоятку вперёд, чтобы зафиксировать рычаги.

Поверните рукоятку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают соскальзывать, немного ослабьте присоски и выровняйте рычаги.

Поддержите iPhone на прочной подставке, например на твёрдой обложке книги, чтобы он стоял без рук и параллельно полу; это облегчит работу на следующих шагах.

Используйте фен, чтобы прогреть нижний край iPhone. Экран должен быть чуть горячее, чем можно терпеть при касании.

Полные инструкции по использованию фена можно найти в этом руководстве: посмотреть руководство.

Подождите одну минуту, чтобы клей начал ослабевать и образовалась щель.

Вставьте лопатку под пластиковый молдинг экрана, когда Anti-Clamp создаст достаточную щель.

Если Anti-Clamp не создаёт достаточной щели, нагрейте область сильнее и поверните рукоятку на четверть оборота.

Не поворачивайте больше чем на четверть оборота за раз и ждите одну минуту между поворотами. Дайте Anti-Clamp и времени выполнить работу за вас.

Пропустите следующие два шага.

Если вы используете ручку-присоску, выполните следующие два шага, чтобы ослабить экран.

Используйте фен или тепловую пушку, чтобы нагреть нижний край iPhone в течение 90 секунд или пока экран не станет немного горячим на ощупь.

Никогда не держите фен в одной точке длительное время.

Прикрепите ручку-присоску к нижнему краю экрана, избегая самого края стекла.

Тяните присоску вверх с равномерным постоянным усилием, чтобы создать небольшую щель между экраном и рамкой.

Вставьте лопатку в щель под пластиковым молдингом экрана.

Водонепроницаемый клей, удерживающий экран на месте, очень прочен; создание начальной щели требует значительной силы. Если вам трудно открыть щель, добавьте нагрева и аккуратно покачайте экран вверх и вниз, чтобы ослабить клей, пока не появится достаточно щели для вставки инструмента.

Используйте фен, чтобы прогреть правый край iPhone (край с кнопкой питания) в течение 90 секунд или до тех пор, пока экран не станет слегка слишком горячим для прикосновения.

Проведите плоскую лопатку вокруг правого нижнего угла iPhone, чтобы отделить клей.

Продолжайте проводить по правому краю iPhone вверх, пока не дойдёте до правого верхнего угла.

Не вставляйте лопатку глубже 3 мм — вы можете повредить внутренние компоненты.

Оставьте лопатку в правом верхнем углу перед продолжением работы.

Используйте фен, чтобы прогреть верхний край iPhone в течение 90 секунд или до тех пор, пока экран не станет слегка слишком горячим для прикосновения.

Проведите лопатку вокруг правого верхнего угла iPhone, чтобы отделить верхний клей.

Не вставляйте лопатку глубже 3 мм — вы можете повредить верхние датчики.

Оставьте лопатку в левом верхнем углу перед продолжением работы.

Используйте фен, чтобы прогреть левый край iPhone в течение 90 секунд или до тех пор, пока экран не станет слегка слишком горячим для прикосновения.

Вдоль левого края iPhone проходят деликатные кабели. Не вставляйте лопатку здесь, вы можете повредить кабели.

Кабели вдоль левого края очень легко повредить лопаткой. Следуйте этой альтернативной процедуре, чтобы отделить левый клей.

Вставьте вторую лопатку в левый нижний угол iPhone.

Одновременно проверните обе лопатки, пока защёлки левого края не освободятся.

Прикладывайте скручивающее усилие постепенно.

Если трудно отделить клей, снова прогрейте левый край.

Снимите присоску со экрана.

Поверните iPhone так, чтобы передний правый край был обращён к вам.

Откройте iPhone, подняв экран с правой стороны, как обложку книги.

Подпереть экран чем-нибудь, чтобы он держался, пока вы работаете с телефоном.

Если под рукой нет ничего, чтобы подпереть экран, присоска подойдёт для этой цели.

При сборке положите экран на место, совместите защёлки вдоль верхнего края и аккуратно прижмите верхний край, затем защёлкните остальную часть экрана. Если он не защёлкивается легко, проверьте состояние защёлок по периметру экрана и убедитесь, что они не погнуты.

Используйте отвертку Y000, чтобы удалить восемь винтов, удерживающих крышку разъёма аккумулятора:

Пять винтов длиной 1,3 мм

Два винта длиной 1,6 мм

Один винт длиной 1,9 мм

В ходе этого ремонта следите за каждым винтом и возвращайте его на то же место, чтобы не повредить iPhone.

При сборке на этом этапе можно включить iPhone и проверить все функции до того, как вы окончательно закроете экран. Обязательно полностью выключите iPhone перед продолжением работы.

Схватите крышку разъёма пинцетом и сдвиньте её вниз, чтобы освободить гибкие кабели.

Снимите крышку разъёма.

Используйте заострённый конец лопатки, чтобы отключить кабель аккумулятора, поддев соединитель прямо вверх из его гнезда.

Старайтесь не повредить чёрное силиконовое уплотнение вокруг этого и других разъёмов платы. Эти уплотнения обеспечивают дополнительную защиту от воды и пыли.

Слегка отогните соединитель от платы, чтобы он случайно не соприкоснулся с гнездом и не подал питание на телефон во время ремонта.

Используйте заострённый конец лопатки, чтобы отключить первый кабель дисплея, поддев соединитель прямо вверх из его гнезда.

Чтобы снова подключить такие защёлкивающиеся разъёмы, аккуратно совместите и нажмите на одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте по центру. Если разъём смещён, контакты могут погнуться и получить необратимое повреждение.

Используйте заострённый конец лопатки, чтобы отключить второй кабель дисплея, поддев соединитель прямо вверх из его гнезда.

Снимите экран.

Нанесите новый клей там, где это необходимо, после очистки соответствующих участков изопропиловым спиртом (>90%).

При сборке сделайте паузу здесь, если вы хотите заменить клеи экрана.

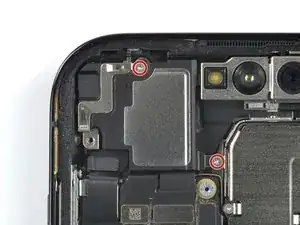

Используйте крестовую отвёртку, чтобы удалить два винта длиной 1,6 мм, удерживающих динамик слухового отверстия.

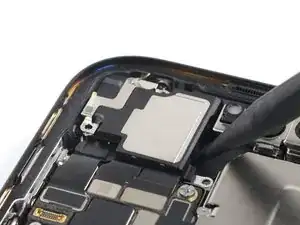

Подведите острый конец лопатки под правый край динамика разговорного устройства.

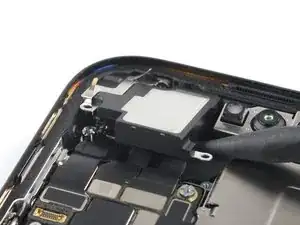

Подденьте лопаткой, чтобы ослабить динамик разговорного устройства.

В верхнем правом углу динамика разговорного устройства находится резиновая прокладка. При сборке убедитесь, что прокладка правильно совмещена со своим посадочным местом в раме.

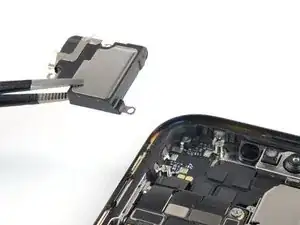

Снимите динамик разговорного устройства пинцетом или пальцами.

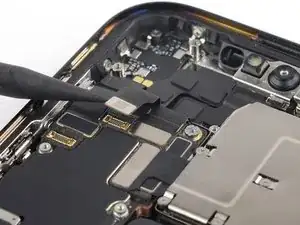

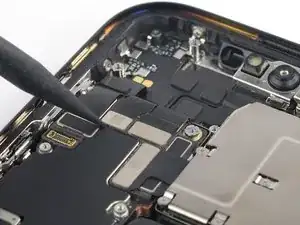

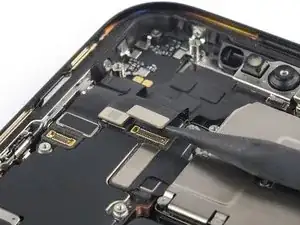

С помощью лопатки отключите кабели камеры и датчиков, поддев разъёмы вертикально вверх из их гнёзд.

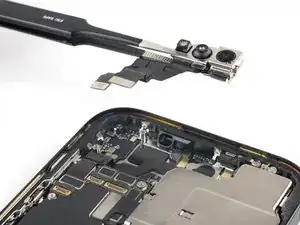

Снимите модуль фронтальной камеры пинцетом или пальцами.
