Замена тыльной камеры Moto Z

Нагрейте iOpener и приложите его к левой кромке телефона минимум на 90 секунд.

Можно также использовать фен, тепловую пушку или нагревательную плиту, но будьте осторожны, чтобы не перегреть телефон — OLED-дисплей и внутренний аккумулятор чувствительны к теплу.

Пока клей размягчается, перейдите к следующему шагу, чтобы понять, где вставлять инструмент для поддевания.

В следующих шагах вы будете прорезать клей по периметру сборки дисплея.

Чтобы избежать повреждений, не прорезайте в следующих местах:

Панель OLED

Кнопка «Домой»

Модуль вспышки

Прикрепите присоску как можно ближе к нагретому краю.

Поднимите присоску и вставьте кончик инструмента для вскрытия в зазор.

Не вставляйте инструмент глубже 1/16" (1,5 мм). Слишком глубокое втыкание может повредить панель OLED.

Аккуратно проведите кончиком инструмента вдоль стороны телефона, не прорезая глубже 1/16" (1,5 мм).

По мере продвижения вы почувствуете, как кончик инструмента упирается в край панели OLED. Это предел, до которого инструмент можно вставлять без риска повредить панель.

После отделения клея оставьте инструмент в стороне, чтобы клей не склеился снова.

Повторите процедуры нагрева, подъёма и прорезания для оставленного длинного края телефона.

Прикладывайте нагретый iOpener к верхнему краю телефона минимум на 90 секунд.

Вставьте инструмент в угол со стороны вспышки и аккуратно прорежьте вокруг модуля вспышки.

Не вставляйте инструмент глубже 1/16" (1,5 мм) в край.

После прорезания оставьте инструмент в углу, чтобы клей не слипся.

Вставьте инструмент в оставшийся верхний угол телефона.

Аккуратно прорежьте клей по верхнему краю телефона.

Не вставляйте инструмент дальше 1/2" (12,5 мм).

Прикладывайте нагретый iOpener к нижнему краю телефона минимум на 90 секунд.

Вставьте инструмент в нижний угол и проведите к кнопке «Домой», останавливаясь перед ней.

После обработки угла оставьте инструмент на месте, чтобы клей не схватился снова.

Повторите процедуру для другого нижнего угла.

Аккуратно поверните первый вставленный инструмент немного, чтобы ослабить клей по краю.

Повторите то же действие для каждого оставшегося инструмента, перемещая их по мере необходимости и слегка поворачивая, чтобы отделить клей.

Поднимите верхнюю часть дисплея со стороны слухового динамика, чтобы получить доступ к шлейфам дисплея.

Не открывайте дисплей шире 90 градусов и всегда поддерживайте панель дисплея.

Используйте острый конец лопатки, чтобы поддеть экранный экран (щит) шлейфа дисплея.

Снимите экранный щит шлейфа дисплея.

Используйте острый конец лопатки, чтобы приподнять и отключить коннектор шлейфа дисплея от его разъёма.

Снимите сборку дисплея.

Сравните новый заменяемый элемент с оригинальной деталью. Возможно, потребуется перенести оставшиеся компоненты (например, линзу вспышки) или удалить защитные покрытие клея с новой детали перед установкой.

Перед повторной установкой дисплея тщательно удалите остатки клея и стекла с рамки.

После удаления всех следов клея и стекла очистите места приклеивания изопропиловым спиртом 90% (или выше) и безворсовой тканью или кофейным фильтром.

Обязательно включите телефон и протестируйте ремонт перед установкой нового клея и повторным запечатыванием телефона.

Используйте специальный клей для дисплея Motorola Moto Z для повторного запечатывания телефона. Следуйте этому руководству для инструкций по нанесению клея на заменяемый экран.

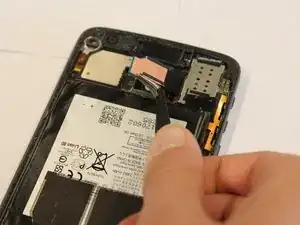

Поместите пинцет под медную планку сверху устройства.

Убедитесь, что пинцет надежно захватил планку.

Не прокалывайте аккумулятор металлическим пинцетом — это представляет опасность возгорания.

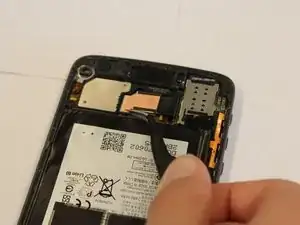

Медленно и осторожно поднимайте планку, пока она не выйдет из корпуса телефона и не останется соединённой только чёрной лентой.

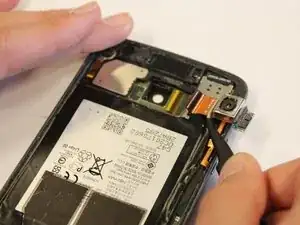

Захватите пинцетом чёрную соединительную ленту как можно ближе к модулю камеры.

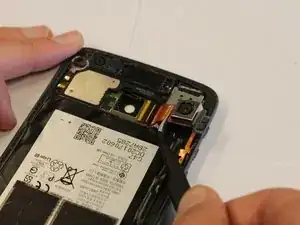

Аккуратно потяните вправо, пока камера (линза и чёрная лента) не отсоединится от устройства.
