Замена динамика Moto Z

Нагрейте iOpener и приложите его к левой кромке телефона минимум на 90 секунд.

Можно также использовать фен для волос, тепловую пушку или нагревательную плиту, но будьте осторожны, чтобы не перегреть телефон — OLED-дисплей и внутренняя батарея чувствительны к повреждению от тепла.

Пока клей размягчается, перейдите к следующему шагу, чтобы понять, где поддевать.

На следующих шагах вы будете разрезать клей по краю сборки дисплея.

Чтобы избежать повреждений, не режьте в следующих областях:

OLED-панель

Кнопка «Домой»

Вспышка

Прикрепите присоску как можно ближе к нагретому краю.

Поднимите присоску и вставьте наконечник медиатора для открытия в образовавшийся зазор.

Не вставляйте медиатор глубже, чем на 1/16" (1,5 мм). Слишком глубокое вставление может повредить OLED-панель.

Осторожно проведите наконечником медиатора вниз и вверх по боковой стороне телефона, следя за тем, чтобы не резать глубже 1/16" (1,5 мм).

Когда вы ведете медиатор по краю, вы почувствуете, как его наконечник упирается в край OLED-панели. Это максимально допустимая глубина, чтобы не повредить панель.

После отделения клея оставьте медиатор в боку, чтобы клей не закрылся снова.

Повторите нагревание, поддевание и разрезание для оставленного длинного края телефона.

Приложите нагретый iOpener к верхнему краю телефона минимум на 90 секунд.

Вставьте медиатор в угол телефона со стороны вспышки и осторожно разрежьте вокруг блока вспышки.

Не вставляйте медиатор глубже, чем на 1/16" (1,5 мм) в край.

После завершения разреза оставьте медиатор в углу, чтобы клей не закрылся снова.

Вставьте медиатор в оставшийся верхний угол телефона.

Осторожно разрежьте клей по верхнему краю телефона.

Не вставляйте медиатор глубже 1/2" (12,5 мм).

Приложите нагретый iOpener к нижнему краю телефона минимум на 90 секунд.

Вставьте медиатор в нижний угол и разрежьте к нему в направлении кнопки «Домой», остановившись перед ней.

После выполнения в углу оставьте медиатор, чтобы клей не запечатался.

Повторите процесс для другого нижнего угла.

Осторожно слегка поверните первый медиатор, чтобы помочь отслоить краевой клей.

Повторите ту же операцию для каждого оставшегося медиатора, перемещая их по мере необходимости и слегка повернув, чтобы отделить клей.

Поднимите верхнюю часть дисплея со стороны разговорного динамика, чтобы получить доступ к кабелям дисплея.

Не открывайте дисплей более чем на 90 градусов и всегда поддерживайте панель дисплея.

Используйте острый конец лопатки, чтобы поддеть экранный щиток кабеля дисплея.

Снимите щиток кабеля дисплея.

Используйте острый конец лопатки, чтобы приподнять и отсоединить разъем кабеля дисплея от его гнезда.

Снимите сборку дисплея.

Сравните новую запасную деталь с оригинальной. Возможно, потребуется перенести оставшиеся компоненты (например, линзу вспышки) или снять защитные ленты с новой детали перед установкой.

Перед повторной установкой дисплея тщательно удалите остатки клея и стекла с рамки.

После удаления всех следов клея и стекла очистите зоны приклеивания с помощью изопропилового спирта 90% (или выше) и безворсовой салфетки или кофейного фильтра.

Обязательно включите телефон и проверьте ремонт перед установкой нового клея и повторной герметизацией телефона.

Используйте клей для дисплея Motorola Moto Z, чтобы снова запечатать телефон. Следуйте этому руководству для инструкции по нанесению клея на заменяемый экран.

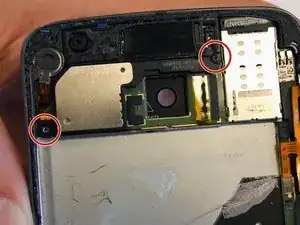

Удалите два винта Torx T4 (1,28 мм), удерживающие динамик.

Эти винты легко сорвать; посмотрите руководство iFixit по удалению сорванного винта.

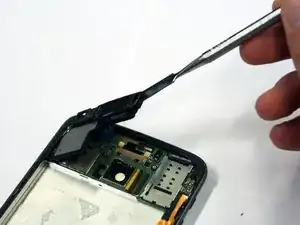

Подденьте и снимите динамик при помощи лопатки.

Лучше всего использовать синюю лопатку iFixit для поддевания динамика. Металлические инструменты могут быть опасны.
