Замена аккумулятора iPhone 12 Pro Max

Внимание: Перед началом разрядите аккумулятор iPhone до уровня ниже 25%. Заряженный литий-ионный аккумулятор при случайном проколе может загореться и/или взорваться.

Перед началом разборки выключите iPhone.

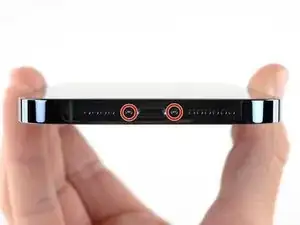

Удалите два винта типа пенталоба P2 длиной 6,7 мм на нижнем торце iPhone.

Открытие дисплея нарушит водонепроницаемые уплотнения iPhone. Подготовьте запасные уплотнения перед тем, как продолжать после этого шага, либо соблюдайте осторожность с попаданием жидкостей, если вы собираете iPhone без замены уплотнений.

Если вставить пика для открытия слишком глубоко, она может повредить устройство. Выполните этот шаг, чтобы отметить пику и избежать повреждений.

Отмерьте 3 мм от кончика и отметьте пику постоянным маркером.

Вы также можете отметить другие углы пики разными расстояниями.

Альтернативно можно приклеить монету скотчем к пике на расстоянии 3 мм от кончика.

Apple продаёт инструмент Adhesive Cutter для безопасной резки клейкой ленты дисплея в их Службе самостоятельного ремонта.

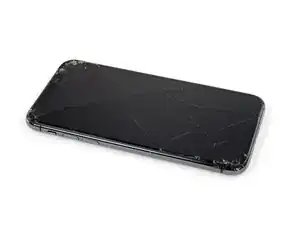

Если экран iPhone треснул, закрепите осколки и предотвратите травмы при ремонте, заклеив стекло.

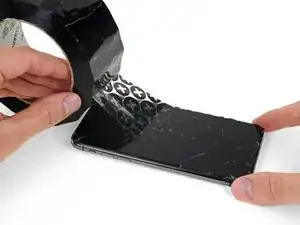

Наложите переплетающиеся полосы прозрачной упаковочной ленты на экран iPhone, пока вся передняя панель не будет покрыта.

Наденьте защитные очки, чтобы защитить глаза от отломившихся осколков стекла во время ремонта.

Если вам не удаётся закрепить присоску на следующих шагах, сложите прочный кусок ленты (например, армированную ленту) в ручку и используйте её для подъёма экрана вместо присоски.

Если ничего не помогает, можно приклеить присоску к экрану супер-клеем.

Следующие три шага демонстрируют Anti-Clamp — инструмент, разработанный нами, чтобы упростить процедуру открытия. Если вы не используете Anti-Clamp, пропустите три шага вниз для альтернативного метода.

Полные инструкции по использованию Anti-Clamp см. в этом руководстве.

Оттяните синюю рукоятку назад, чтобы разблокировать рычаги Anti-Clamp.

Надвиньте рычаги на левый или правый край iPhone.

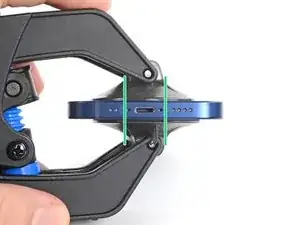

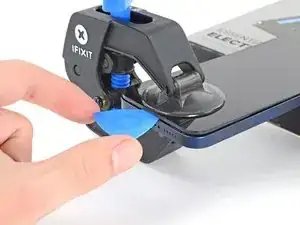

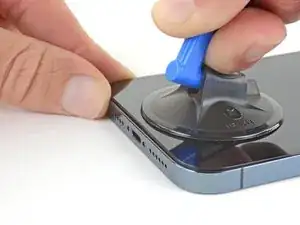

Расположите присоски у нижнего края iPhone — одну на передней панели, вторую на задней.

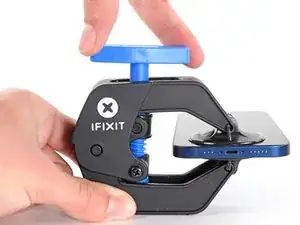

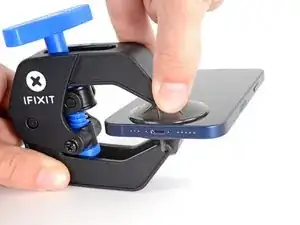

Сожмите присоски вместе, чтобы создать вакуум в нужной зоне.

Если поверхность iPhone слишком скользкая и Anti-Clamp не удерживается, можно использовать ленту, чтобы сделать поверхность более цепкой.

Вытяните синюю рукоятку вперёд, чтобы зафиксировать рычаги.

Поверните рукоятку по часовой стрелке на 360 градусов или пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются совмещёнными друг с другом. Если они начинают смещаться, слегка ослабьте присоски и выровняйте рычаги.

Поддержите iPhone чем‑то прочным, например твердой книгой, чтобы он стоял без рук и был параллелен земле; так с ним удобнее работать на следующих шагах.

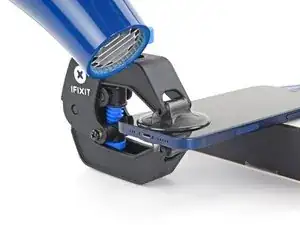

Используйте фен, чтобы прогреть вдоль нижнего края iPhone. Экран должен стать ощутимо слишком горячим для касания.

Полные инструкции по использованию фена см. в этом руководстве.

Подождите одну минуту, чтобы клей имел шанс ослабнуть и образовалась щель для открытия.

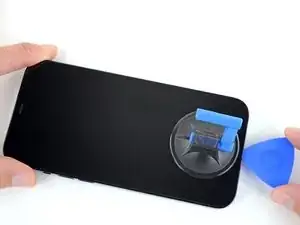

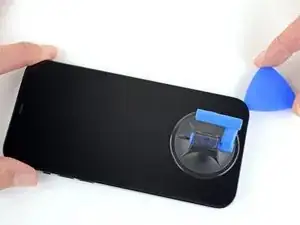

Вставьте пику для открытия под пластиковую рамку экрана, когда Anti-Clamp создаст достаточно большую щель.

Если Anti-Clamp не создаёт достаточной щели, примените дополнительное тепло в этой области и поверните рукоятку на четверть оборота.

Не проворачивайте более чем на четверть оборота за раз и делайте перерыв в одну минуту между поворотами. Дайте Anti-Clamp и времени выполнить работу.

Пропустите следующие три шага.

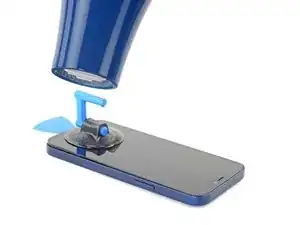

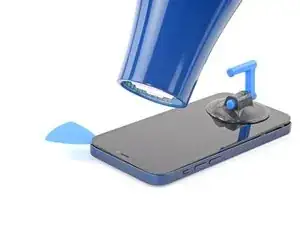

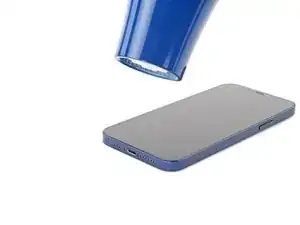

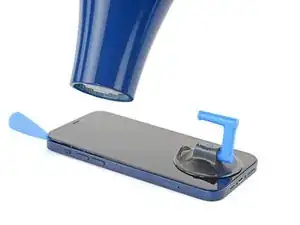

Используйте фен или тепловую пушку, чтобы прогреть нижний край iPhone в течение 90 секунд или пока экран не станет ощутимо слишком горячим для касания.

Никогда не держите фен в одном месте продолжительное время.

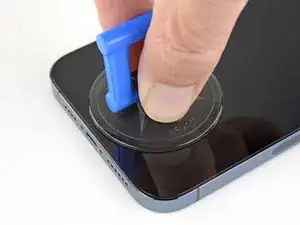

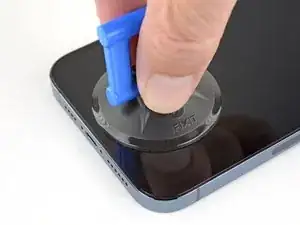

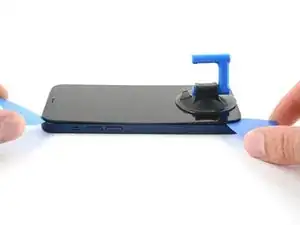

Если вы используете одиночную ручку‑присоску, прикрепите её к нижнему краю телефона, избегая самого края стекла.

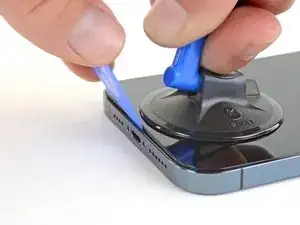

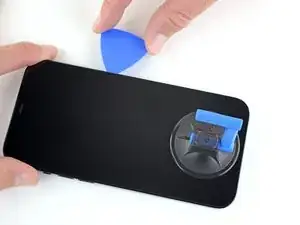

Потяните присоску вверх с плотным, постоянным усилием, чтобы создать небольшой зазор между экраном и рамкой.

Вставьте лопатку для открывания под острым углом в зазор.

Убедитесь, что лопатка вставлена под толстую пластиковую окантовку, чтобы не повредить экран. Вы должны видеть визуальный зазор, и лопатка не должна зацепляться за что-либо. Если вы не видите зазора, нужно сильнее приподнять экран.

Герметичный клей, удерживающий экран на месте, очень прочен; создание этого начального зазора требует значительного усилия. Если вам трудно открыть зазор, примените дополнительный нагрев и аккуратно покачайте экран вверх-вниз, чтобы ослабить клей, пока не получится вставить инструмент.

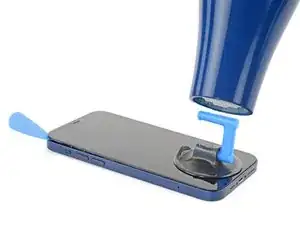

Нагрейте правый край iPhone (ребро с кнопкой питания) феном в течение 90 секунд или до тех пор, пока экран не станет слегка слишком горячим для касания.

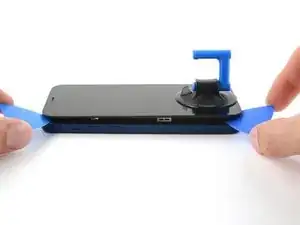

Проведите лопаткой вокруг нижнего правого угла iPhone, чтобы отделить клей.

Продолжайте двигать лопатку вверх по правому краю iPhone, пока не достигнете верхнего правого угла.

Не вставляйте лопатку более чем на 3 мм, так как вы можете повредить внутренние компоненты.

Оставьте лопатку в верхнем правом углу перед продолжением.

Нагрейте верхний край iPhone феном в течение 90 секунд или до тех пор, пока экран не станет слегка слишком горячим для касания.

Проведите лопаткой вокруг верхнего правого угла iPhone, чтобы отделить верхний клей.

Не вставляйте лопатку более чем на 3 мм, так как вы можете повредить верхние датчики.

Оставьте лопатку в верхнем левом углу перед продолжением.

Нагрейте левый край iPhone феном в течение 90 секунд или до тех пор, пока экран не станет слегка слишком горячим для касания.

По левому краю iPhone проходят деликатные шлейфы. Не вставляйте лопатку здесь, так как вы можете повредить шлейфы.

Вставьте вторую лопатку в нижний левый угол iPhone.

Поверните обе лопатки одновременно, пока защёлки левого края не освободятся.

Прилагайте крутящий момент постепенно.

Если вам трудно отделить клей, повторно нагрейте левый край.

Поверните iPhone так, чтобы правый край был обращён к вам.

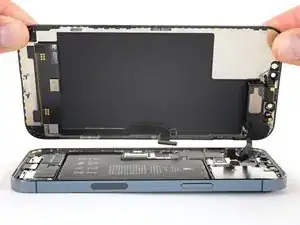

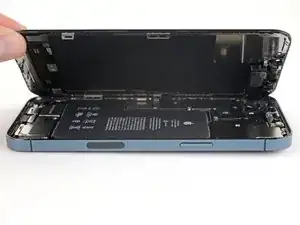

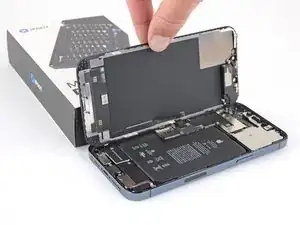

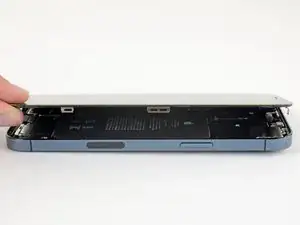

Откройте iPhone, поднимая дисплей с правой стороны, как обложку книги.

Пока не пытайтесь полностью отделить дисплей, так как несколько хрупких ленточных кабелей всё ещё соединяют его с платой.

Подперегите дисплей чем‑то, чтобы он оставался в поднятом положении, пока вы работаете с телефоном.

При повторной сборке положите дисплей на место, выровняйте защёлки по верхнему краю и аккуратно надавите на верхний край, затем защёлкните остальную часть дисплея. Если он не защёлкивается легко, проверьте состояние защёлок по периметру дисплея и убедитесь, что они не погнуты.

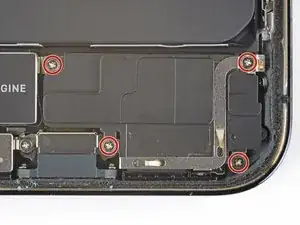

Удалите четыре винта Y000 длиной 1.1 мм, фиксирующие крышку разъёмов батареи и дисплея.

В ходе этого ремонта отслеживайте каждый винт и убеждайтесь, что он возвращается именно на своё место, чтобы не повредить iPhone.

При повторной сборке это хорошее место, чтобы включить iPhone и протестировать все функции перед тем, как запечатать дисплей на месте. Обязательно полностью выключите iPhone перед продолжением работы.

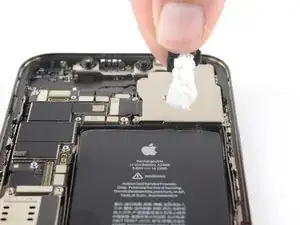

Снимите крышку разъёмов батареи и дисплея.

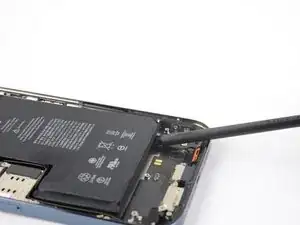

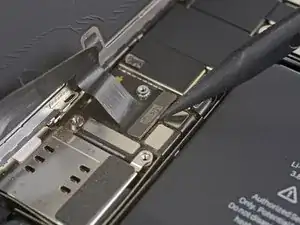

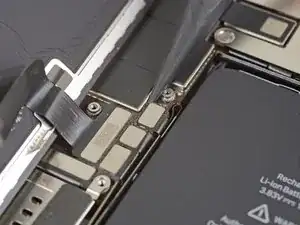

Используйте медиатор или чистый ноготь, чтобы поддеть разъём аккумулятора и приподнять его из разъёма на плате.

Старайтесь не повредить чёрную силиконовую прокладку вокруг этого и других соединений платы. Эти прокладки обеспечивают дополнительную защиту от проникновения воды и пыли.

Слегка отогните разъём от платы, чтобы он случайно не соприкоснулся с гнездом и не подал питание на телефон во время ремонта.

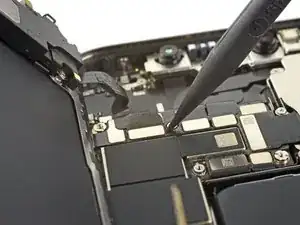

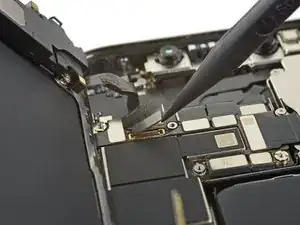

Используйте медиатор или ноготь, чтобы отсоединить разъём шлейфа дисплея.

Чтобы снова подключить такие нажимные разъёмы, аккуратно выровняйте и нажмите одну сторону до щелчка, затем повторите с другой стороной. Не нажимайте по центру. Если разъём смещён, контакты могут согнуться, что приведёт к необратимому повреждению.

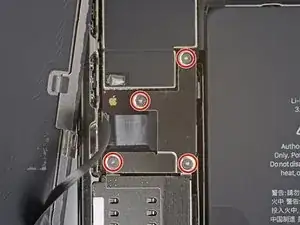

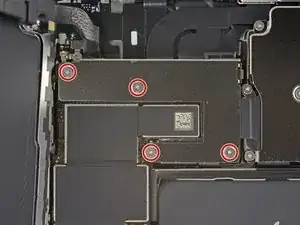

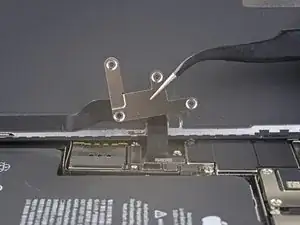

Используйте отвёртку Y000, чтобы отвинтить четыре винта длиной 1.1 мм, фиксирующие крышку разъёма передних датчиков.

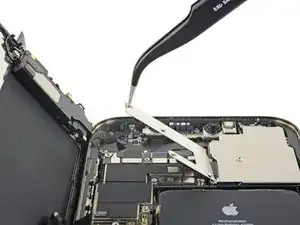

Поднимите крышку слева, пока маленькая защёлка справа не отстегнется.

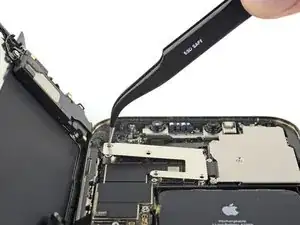

Снимите крышку.

При повторной сборке вставьте защёлку на правом краю в её паз первой, затем защёлкните остальную часть крышки на место.

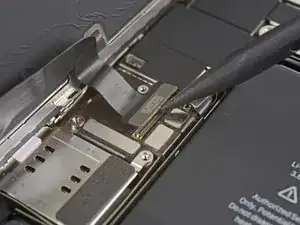

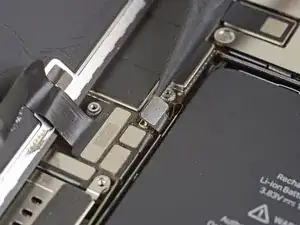

Используйте лопатку или ноготь, чтобы отсоединить разъём кабеля переднего сенсора.

Снимите узел дисплея.

При обратной сборке приостановитесь на этом этапе, если хотите заменить водонепроницаемый клей по краям дисплея.

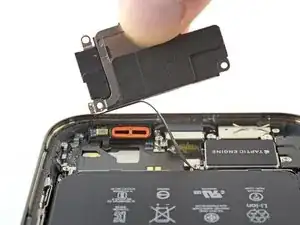

С помощью отвертки Phillips отверните четыре винта 1,4 мм, фиксирующие динамик.

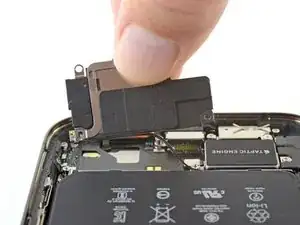

Медленно поднимите динамик из его гнезда, аккуратно отделяя его от клейкой ленты. Перенесите эту ленту на новый динамик.

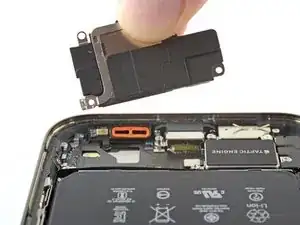

Снимите динамик.

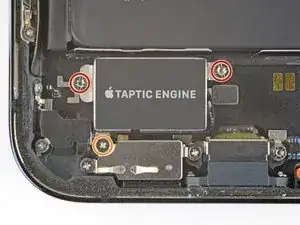

С помощью отвертки Phillips отверните винт 1,4 мм, фиксирующий пластиковую крышку Taptic Engine.

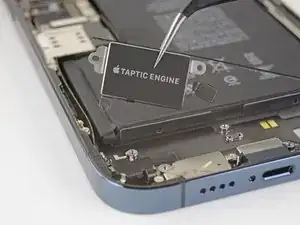

Снимите пластиковую крышку.

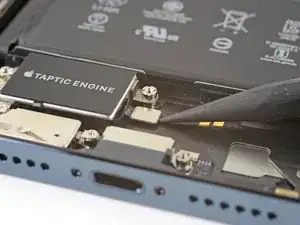

Используйте наконечник лопатки, чтобы поддеть разъём Taptic Engine прямо вверх и вывести его из гнезда.

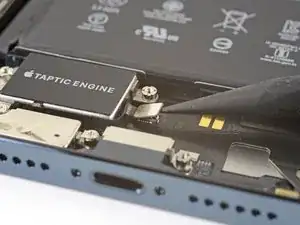

Снимите три винта, фиксирующие Taptic Engine:

Два винта 2,8 мм с выступом standoff

Винты с выступом лучше всего снимать с помощью специальной отвертки или биты для таких винтов.

В крайнем случае можно использовать маленькую плоскую отвертку — действуйте очень осторожно, чтобы она не соскользнула и не повредила соседние компоненты.

Один винт Phillips 1,6 мм

Снимите Taptic Engine.

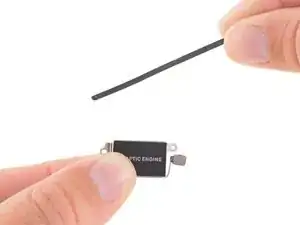

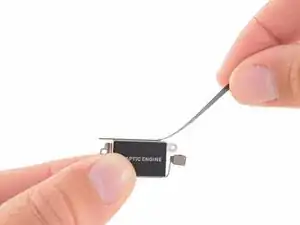

Если вы заменяете Taptic Engine, снимите клейкую ленту и перенесите её на новый модуль перед началом обратной сборки.

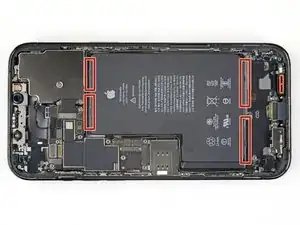

Батарея приклеена к задней крышке четырьмя кусками растягивающегося клея — два на нижнем краю батареи и два на верхнем краю.

Каждый кусок клея имеет чёрную вытяжную бирку на конце, которая слабо приклеена к краю батареи.

На следующих шагах вы будете тянуть каждую бирку, чтобы постепенно растянуть клей под батареей. Эти клеи теряют сцепление при растяжении, поэтому вы сможете легко снять батарею.

Если полосы порвутся, не паникуйте! Они не всегда срабатывают как задумано. Читайте дальше для советов по удалению сломанных полос.

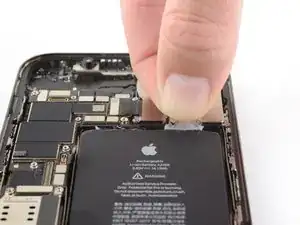

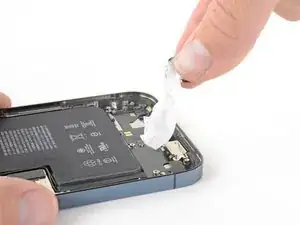

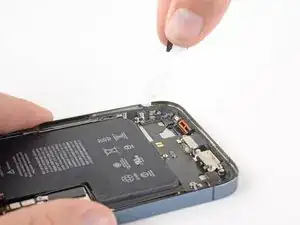

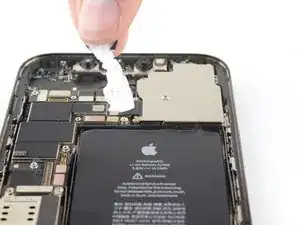

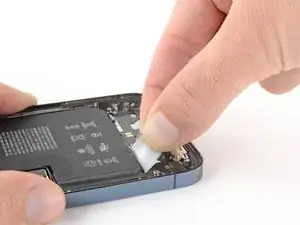

Отогните первую вытяжную бирку клея батареи, чтобы отклеить её от нижнего края батареи.

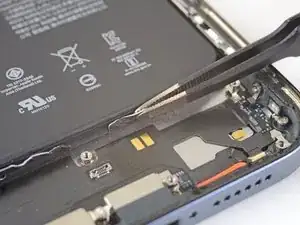

В некоторых областях вокруг батареи мало места. Может помочь вставить медиатор между батареей и клеем, чтобы отделить клей.

Внимание: Не прокалывайте батарею острыми инструментами. Прокол может привести к вытеканию опасных химикатов или возгоранию.

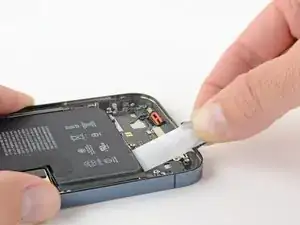

Отогните вторую вытяжную бирку клея батареи, чтобы отклеить её от нижнего края батареи.

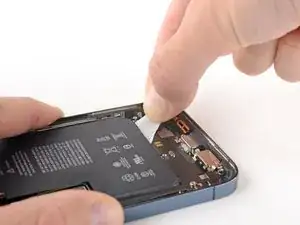

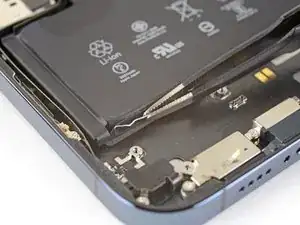

Возьмите первую бирку пальцами и медленно потяните её от батареи в направлении нижней части iPhone.

Тяните достаточно сильно, чтобы сохранять натяжение на полосе, но не применяйте силу. Дайте полосе время растянуться и отклеиться из-под батареи.

Не нажимайте на батарею. Удерживайте iPhone крепко за боковые стороны.

Держите полосу ровной и без складок. Старайтесь тянуть равномерно по всей длине полосы, а не только по середине или с одной стороны.

Тяните под небольшим углом, чтобы полоса не зацепилась за край батареи.

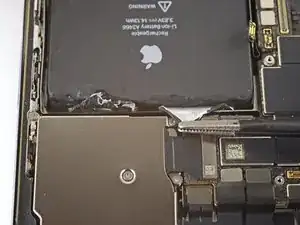

Если клейкая полоса порвётся, попытайтесь достать её пальцами или тупыми пинцетами и продолжайте тянуть, но не подденьте под батарею.

Если какие‑то полосы оторвутся и останутся под батареей и их нельзя будет достать, попытайтесь удалить остальные полосы и затем действуйте согласно инструкциям ниже.

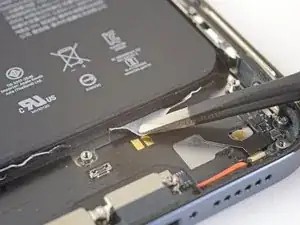

Возьмите вторую бирку пальцами и потяните её от батареи в направлении нижней части iPhone.

Следуйте той же процедуре, что и с предыдущей полосой: не нажимайте на батарею, держите полосу ровной и без складок, тяните под небольшим углом.

Если клейкая полоса порвётся, попытайтесь достать её пальцами или тупыми пинцетами и продолжайте тянуть, но не подденьте под батарею.

Если клей оторвётся и останется под батареей и его нельзя будет достать, продолжайте к следующему шагу.

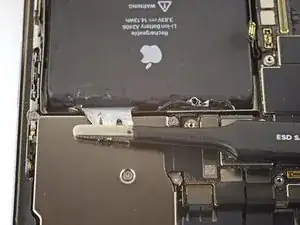

Отогните две оставшиеся вытяжные бирки клея, чтобы отклеить их от верхнего края батареи.

Захватить эти полосы бывает сложно — поможет использовать медиатор, чтобы отделить их от батареи перед тем, как взять пинцетом.

Используя ту же процедуру, что и ранее, потяните оставшиеся две ленты по одной, чтобы растянуть и удалить оставшийся клеевой элемент, фиксирующий батарею. Старайтесь не зацепить клей за что-либо.

Будьте осторожны, чтобы батарея не выскочила из iPhone, когда выйдет последняя клеевая лента.

Если вы успешно сняли все клеевые ленты, пропустите следующий шаг.

В противном случае, продолжайте с следующим шагом ниже.

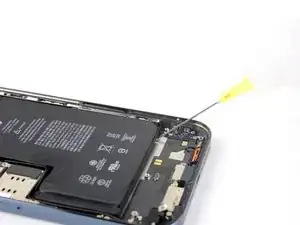

Если у вас всё ещё возникают трудности с извлечением батареи, капните несколько капель изопропилового спирта высокой концентрации (свыше 90%) под край батареи в зоне повреждённой клеевой ленты.

Подождите около минуты, чтобы спиртовой раствор ослабил клей.

Используйте медиатор для вскрытия или плоский конец лопатки, чтобы осторожно приподнять батарею.

Не пытайтесь силой поддеть батарею. При необходимости нанесите ещё несколько капель спирта для дальнейшего ослабления клея. Никогда не деформируйте и не прокалывайте батарею инструментом для поддёма.

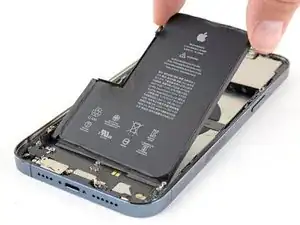

Удалите батарею.

Если в телефоне остался спиртовой раствор, аккуратно протрите его или дайте высохнуть на воздухе перед установкой новой батареи.

Если к вашей новой батарее не была предустановлена клеевая основа, обратитесь к этом руководству для помощи в замене клеевых лент.

После повторной сборки выполните принудительную перезагрузку. Это может предотвратить несколько проблем и упростить поиск неисправностей.
