Замена считывателя SIM-карты iPhone 12 Pro Max

Вставьте инструмент для извлечения SIM-карты или скрепку в маленькое отверстие в лотке SIM-карты, расположенном на кромке iPhone со стороны кнопок громкости.

Нажмите уверенно, чтобы извлечь лоток.

Извлеките лоток SIM-карты из iPhone.

SIM-карта легко выпадет из лотка.

При повторной установке SIM-карты убедитесь, что она размещена в лотке в правильной ориентации.

Тонкая резиновая прокладка вокруг лотка SIM обеспечивает защиту от воды и пыли. Если эта прокладка повреждена или отсутствует, замените прокладку или весь лоток SIM для защиты внутренних компонентов iPhone.

Внимание: Перед началом разрядите батарею iPhone ниже 25%. Заряженная литий‑ионная батарея может загореться и/или взорваться при случайном проколе.

Выключите iPhone перед началом разборки.

Удалите два пентагранных винта P2 длиной 6,7 мм на нижней кромке iPhone.

Открытие дисплея нарушит его водозащитные уплотнения. Подготовьте запасные уплотнения перед выполнением следующих шагов или избегайте воздействия жидкости при повторной сборке iPhone без замены уплотнений.

Если вставлять инструмент слишком глубоко, лезвие может повредить устройство. Выполните этот шаг, чтобы обозначить инструмент и предотвратить повреждение.

Отмерьте 3 мм от кончика и отметьте лезвие инструмента постоянным маркером.

Вы также можете отметить другие углы лезвия разными размерами.

Альтернативно, приклейте монету к лезвию на 3 мм от кончика.

Apple продаёт инструмент Adhesive Cutter для безопасного разрезания клея дисплея в их магазине Self Repair.

Если у вашего iPhone треснул экран, зафиксируйте дальнейшее разрушение и предотвратите травмы, заклеив стекло перед ремонтом.

Наклейте перекрывающиеся полосы прозрачной пакувальной ленты на экран iPhone, пока вся лицевая часть не будет закрыта.

Наденьте защитные очки, чтобы защитить глаза от осколков стекла, которые могут оторваться в процессе ремонта.

Если присоска не приклеивается в следующих шагах, сложите прочную ленту (например, армированную) в ручку и поднимите экран с её помощью.

Если ничего не помогает, можно приклеить присоску к экрану суперклеем.

Следующие три шага демонстрируют Anti-Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti-Clamp, пропустите три шага вниз для альтернативного метода.

Полные инструкции по использованию Anti-Clamp см. в этом руководстве: посмотреть руководство.

Оттяните синюю ручку назад, чтобы разблокировать рычаги Anti-Clamp.

Надвиньте рычаги на левый или правый край iPhone.

Расположите присоски возле нижней кромки iPhone — одну спереди и одну сзади.

Сожмите присоски вместе, чтобы создать всасывание в выбранной зоне.

Если поверхность iPhone слишком скользкая и Anti-Clamp не держится, вы можете использовать ленту для создания более сцепляющей поверхности.

Подвиньте синюю ручку вперёд, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают смещаться, ослабьте присоски немного и выровняйте рычаги.

Поддержите iPhone на чём‑то твёрдом, например на переплёте книги, чтобы он стоял самостоятельно и был параллелен земле; это облегчит работу в следующих шагах.

Используйте фен, чтобы нагреть вдоль нижней кромки iPhone. Экран должен быть слегка слишком горячим для прикосновения.

Полные инструкции по использованию фена см. в этом руководстве: посмотреть руководство.

Подождите одну минуту, чтобы клей мог ослабнуть и образовалась щель для вскрытия.

Вставьте лезвие для вскрытия под пластиковую рамку экрана, когда Anti-Clamp создаст достаточно большую щель.

Если Anti-Clamp не создаёт достаточной щели, нанесите больше тепла в эту зону и поверните ручку на четверть оборота.

Не поворачивайте более чем на четверть оборота за раз и делайте паузу в одну минуту между поворотами. Дайте Anti-Clamp и времени сделать работу за вас.

Пропустите следующие три шага.

Используйте фен или термофен, чтобы нагреть нижнюю кромку iPhone в течение 90 секунд или до тех пор, пока экран не станет слегка слишком горячим для прикосновения.

Никогда не держите фен в одной точке длительное время.

Если вы используете одиночную присоску, прикрепите её к нижней кромке телефона, избегая самой кромки стекла.

Потяните присоску вверх с увереным, постоянным давлением, чтобы создать небольшой зазор между экраном и рамкой.

Вставьте пластинку для поддевания под острым углом в образовавшийся зазор.

Убедитесь, что вставляете пластинку под толстую пластиковую окантовку, чтобы не повредить экран. Вы должны видеть визуальный зазор, и пластинка не должна зацепляться за что-либо. Если зазор не видно, нужно сильнее поднять экран.

Гидроизоляционный клей, удерживающий экран на месте, очень прочный; создание начального зазора требует значительной силы. Если вам трудно открыть зазор, примените больше тепла и осторожно раскачивайте экран вверх и вниз, чтобы ослабить клей, пока не появится достаточно зазора для вставки инструмента.

Нагрейте правый край iPhone (край с кнопкой питания) феном в течение 90 секунд или до тех пор, пока экран не станет слегка слишком горячим для касания.

Проведите пластинкой для поддевания вокруг нижнего правого угла iPhone, чтобы разъединить клей.

Продолжайте сдвигать пластинку вверх по правому краю iPhone до верхнего правого угла.

Не вставляйте пластинку глубже 3 мм, так как вы можете повредить внутренние компоненты.

Оставьте пластинку в верхнем правом углу перед продолжением.

Нагрейте верхний край iPhone феном в течение 90 секунд или до тех пор, пока экран не станет слегка слишком горячим для касания.

Проведите пластинкой для поддевания вокруг верхнего правого угла iPhone, чтобы отделить верхний клей.

Не вставляйте пластинку глубже 3 мм, так как вы можете повредить верхние датчики.

Оставьте пластинку в верхнем левом углу перед продолжением.

Нагрейте левый край iPhone феном в течение 90 секунд или до тех пор, пока экран не станет слегка слишком горячим для касания.

По левому краю iPhone проходят хрупкие шлейфы. Не вставляйте сюда пластинку, так как вы можете повредить шлейфы.

Вставьте вторую пластинку для поддевания в нижний левый угол iPhone.

Одновременно поверните обе пластинки до освобождения защёлок левого края.

Применяйте крутящий момент постепенно.

Если вам трудно отделить клей, снова подогрейте левый край.

Поверните iPhone так, чтобы правый край был обращён к вам.

Откройте iPhone, подняв дисплей с правой стороны, как обложку книги.

Пока не пытайтесь полностью отделить дисплей — несколько хрупких ленточных кабелей всё ещё соединяют его с платой.

Подпереть дисплей о чем‑то, чтобы он оставался в приподнятом положении, пока вы работаете с телефоном.

При сборке установите дисплей на место, совместите защёлки вдоль верхнего края и аккуратно нажмите верхний край, затем защёлкните остальную часть дисплея. Если он не встаёт легко на место, проверьте состояние защёлок по периметру дисплея и убедитесь, что они не погнуты.

Удалите четыре винта Y000 длиной 1,1 мм, фиксирующие крышку разъёмов батареи и дисплея.

В течение всего ремонта отслеживайте каждый винт и возвращайте его точно в то же место, чтобы не повредить iPhone.

При сборке сейчас хорошее время включить iPhone и проверить все функции перед закрытием дисплея. Обязательно полностью выключите iPhone перед продолжением работ.

Снимите крышку разъёмов батареи и дисплея.

Используйте лопаточку или чистый ноготь, чтобы приподнять разъём батареи от гнезда на плате.

Старайтесь не повредить чёрную силиконовую прокладку вокруг этого и других разъёмов платы. Эти прокладки обеспечивают дополнительную защиту от воды и пыли.

Слегка отогните разъём от платы, чтобы он случайно не коснулся гнезда и не подал питание на телефон во время ремонта.

Используйте лопаточку или ноготь, чтобы отсоединить разъём шлейфа дисплея.

Чтобы снова подсоединить такие нажимные разъёмы, аккуратно совместите и надавите с одной стороны до щелчка, затем повторите с другой стороны. Не нажимайте по центру. Если разъём смещён, контакты могут согнуться, что приведёт к необратимому повреждению.

Используйте отвёртку Y000, чтобы удалить четыре винта длиной 1,1 мм, фиксирующие крышку разъёма переднего сенсора.

Откиньте крышку вверх от левой стороны, пока маленькая защёлка справа не отщелкнется.

Снимите крышку.

При сборке сначала вставьте защёлку на правом краю в слот, затем заведите остальную часть крышки на место.

Используйте лопатку или ноготь, чтобы отсоединить разъём кабеля переднего сенсорного модуля.

Снимите модуль дисплея.

При сборке приостановитесь на этом шаге, если вы хотите заменить водозащитный клей по краям дисплея.

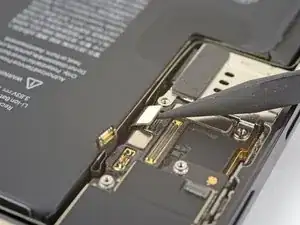

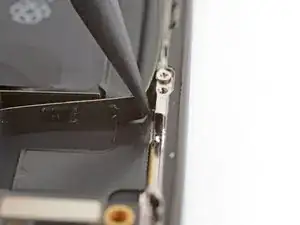

Используйте острие лопатки, чтобы подтолкнуть разъём порта зарядки прямо вверх и вынуть его из гнезда на плате.

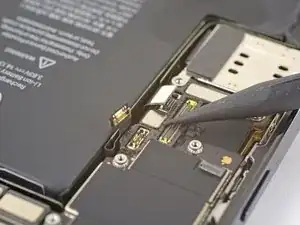

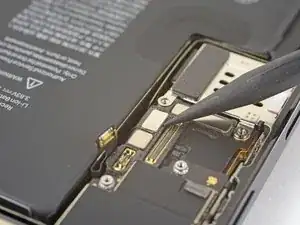

Используйте острие лопатки, чтобы подтолкнуть разъём кабеля считывателя SIM-карты прямо вверх и вынуть его из гнезда на плате.

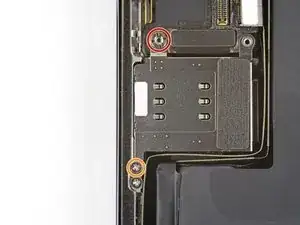

Удалите два винта, крепящие считыватель SIM-карт.

Один винт-стойка 3,8 мм standoff

Винты-стойки лучше всего вынимать с помощью отвёртки или биты для стоек.

В крайнем случае можно использовать маленькую шлицевую отвёртку — действуйте осторожно, чтобы она не соскользнула и не повредила соседние компоненты.

Один винт Phillips 1,3 мм

Осторожно поднимите считыватель SIM-карт из его гнезда. Следите, чтобы кабель считывателя не зацепился за другие кабели.

Перед повторной установкой убедитесь, что толкатель извлечения SIM-карты вставлен в край корпуса телефона.
