Замена фронтальных камер iPhone 12 Pro Max

Внимание: Перед началом разрядите аккумулятор iPhone ниже 25%. Заряженный литий-ионный аккумулятор может загореться и/или взорваться при случайном проколе.

Выключите iPhone перед началом разборки.

Снимите два винта P2 с пенталобой длиной 6,7 мм на нижнем торце iPhone.

Открытие дисплея нарушит его водонепроницаемые уплотнения. Подготовьте запасные уплотнители до перехода к следующему шагу или избегайте попадания жидкости при сборке iPhone без замены уплотнений.

Если вставить медиатор слишком глубоко, он может повредить устройство. Выполните этот шаг, чтобы разметить медиатор и предотвратить повреждения.

Отмерьте 3 мм от кончика и отметьте медиатор перманентным маркером.

Можно также отметить другие углы медиатора разными размерами.

Альтернативно приклейте монету к медиатору на расстоянии 3 мм от кончика.

Apple продаёт инструмент Adhesive Cutter для безопасного разрезания клейкой ленты дисплея в их магазине саморемонта.

Если экран iPhone треснул, заклейте стекло, чтобы предотвратить дальнейшее разрушение и избежать травм при ремонте.

Наложите полосы прозрачной упаковочной ленты с нахлестом на экран iPhone, пока вся передняя панель не будет покрыта.

Наденьте защитные очки, чтобы уберечь глаза от осколков стекла, которые могут оторваться во время ремонта.

Если присоска не прилипает на следующих шагах, сложите прочную ленту (например, клейкую ленту) в ручку и поднимайте экран с её помощью.

Если ничего не помогает, можно приклеить присоску к экрану суперклеем.

Следующие три шага демонстрируют Anti-Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti-Clamp, пропустите три шага ниже для альтернативного метода.

Для полной инструкции по использованию Anti-Clamp ознакомьтесь с этим руководством.

Оттяните синюю ручку назад, чтобы разблокировать рычаги Anti-Clamp.

Наденьте рычаги на левый или правый край iPhone.

Расположите присоски ближе к нижнему краю iPhone — одну спереди и одну сзади.

Сожмите присоски вместе, чтобы создать вакуум в выбранной области.

Если поверхность iPhone слишком скользкая и Anti-Clamp не держится, можно использовать ленту для повышения сцепления.

Вытяните синюю ручку вперёд, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они соскальзывают, слегка ослабьте присоски и выровняйте рычаги.

Подперните iPhone чем-то прочным, например толстой книгой, чтобы он стоял без участия рук и был параллелен поверхности; так с ним удобнее работать на следующих шагах.

Используйте фен, чтобы нагреть нижний край iPhone. Экран должен стать слегка горячим на ощупь.

Для полной инструкции по использованию фена ознакомьтесь с этим руководством.

Подождите одну минуту, чтобы клей немного ослаб и образовалась щель для открытия.

Вставьте медиатор под пластиковую окантовку экрана, когда Anti-Clamp создаст достаточную щель.

Если Anti-Clamp не создаёт достаточной щели, приложите больше тепла и поверните ручку на четверть оборота.

Не прокручивайте более чем на четверть оборота за раз и ждите одну минуту между поворотами. Дайте Anti-Clamp и времени выполнить работу.

Пропустите следующие три шага.

Используйте фен или тепловую пушку, чтобы нагреть нижний край iPhone в течение 90 секунд или до тех пор, пока экран не станет слегка горячим на ощупь.

Никогда не держите фен в одном месте продолжительное время.

Если вы используете одиночную присоску, разместите её на нижнем крае телефона, избегая самой кромки стекла.

Потяните присоску вверх с сильным, постоянным нажимом, чтобы создать небольшой зазор между экраном и рамкой.

Вставьте медиатор под большим углом в этот зазор.

Убедитесь, что медиатор вставлен под толстую пластиковую окантовку, чтобы не повредить экран. Вы должны видеть визуальный зазор, и медиатор не должен зацепляться за что‑либо. Если зазор не виден, потребуется сильнее приподнять экран.

Герметичный клей, удерживающий экран, очень прочен; создание начального зазора требует значительной силы. Если вам трудно открыть зазор, примените больше тепла и аккуратно покачивайте экран вверх‑вниз, чтобы ослабить клей, пока не появится достаточно зазора для инструмента.

Нагрейте правый край iPhone (край с кнопкой питания) феном в течение 90 секунд или до тех пор, пока экран не станет слегка слишком горячим для прикосновения.

Проведите медиатором по нижнему правому углу iPhone, чтобы разъединить клей.

Продолжайте вести медиатор вверх по правому краю iPhone до верхнего правого угла.

Не вставляйте медиатор глубже 3 мм, чтобы не повредить внутренние компоненты.

Оставьте медиатор в верхнем правом углу перед продолжением.

Нагрейте верхний край iPhone феном в течение 90 секунд или до тех пор, пока экран не станет слегка слишком горячим для прикосновения.

Проведите медиатором вокруг верхнего правого угла iPhone, чтобы разъединить верхний клей.

Не вставляйте медиатор глубже 3 мм, чтобы не повредить верхние датчики.

Оставьте медиатор в верхнем левом углу перед продолжением.

Нагрейте левый край iPhone феном в течение 90 секунд или до тех пор, пока экран не станет слегка слишком горячим для прикосновения.

По левому краю iPhone проходят тонкие шлейфы. Не вставляйте здесь медиатор, чтобы не повредить шлейфы.

Вставьте второй медиатор в нижний левый угол iPhone.

Одновременно поверните оба медиатора, пока защелки левого края не освободятся.

Прилагайте крутящий момент постепенно.

Если трудно разъединить клей, подогрейте левый край снова.

Поверните iPhone так, чтобы передний правый край оказался перед вами.

Откройте iPhone, поднимая дисплей с правой стороны, как обложку книги.

Пока не пытайтесь полностью отсоединять дисплей — он всё ещё соединён несколькими хрупкими шлейфами к плате.

Подперните дисплей чем‑то, чтобы он оставался приподнятым во время работы с телефоном.

При сборке положите дисплей на место, совместите защелки вдоль верхнего края и аккуратно прижмите верхний край, затем защёлкните остальную часть дисплея. Если он не защёлкивается легко, проверьте состояние защёлок по периметру дисплея и убедитесь, что они не погнуты.

Удалите четыре винта Y000 длиной 1,1 мм, фиксирующие крышку разъемов аккумулятора и дисплея.

В ходе ремонта следите за каждым винтом и возвращайте его на то же место, чтобы не повредить iPhone.

Во время сборки это хорошее место, чтобы включить iPhone и проверить все функции перед герметизацией дисплея. Обязательно полностью выключите iPhone перед продолжением работы.

Снимите крышку разъемов аккумулятора и дисплея.

Используйте лопатку или чистый ноготь, чтобы приподнять разъем аккумулятора из его гнезда на плате.

Старайтесь не повредить черную силиконовую прокладку вокруг этого и других разъемов платы. Эти прокладки обеспечивают дополнительную защиту от воды и пыли.

Слегка отогните разъем от платы, чтобы он случайно не соприкоснулся с гнездом и не подал питание на телефон во время ремонта.

Используйте лопатку или ноготь, чтобы отсоединить разъем шлейфа дисплея.

Для повторного соединения таких защёлкивающихся разъемов аккуратно совместите и прижмите одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте в центре. Если разъем смещён, контакты могут погнуться, что приведёт к необратимому повреждению.

Используйте отвертку Y000, чтобы убрать четыре винта длиной 1,1 мм, фиксирующие крышку разъема переднего датчика.

Откиньте крышку вверх с левой стороны, пока маленькая защёлка справа не отойдёт.

Снимите крышку.

При сборке сначала вставьте защёлку на правом краю в её паз, затем поднимите остальную часть крышки на место.

Используйте лопатку или ноготь, чтобы отсоединить разъём кабеля переднего сенсорного блока.

Снимите сборку дисплея.

При сборке остановитесь на этом шаге, если хотите заменить водостойкий клей по краям дисплея.

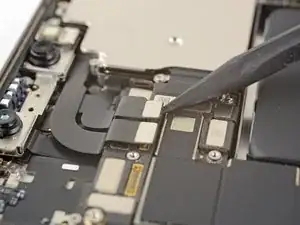

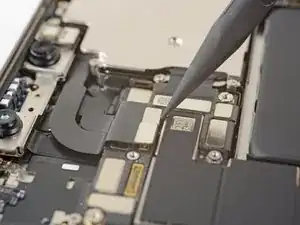

Используйте лопатку или ноготь, чтобы отсоединить кабель датчика Face ID от его гнезда на плате.

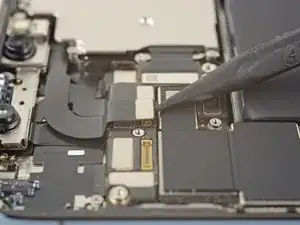

Используйте лопатку или ноготь, чтобы отсоединить кабель проектора точек Face ID от его гнезда на плате.

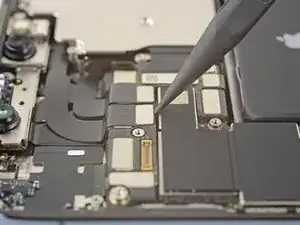

Осторожно отодвиньте разъёмы кабелей Face ID от платы, чтобы получить доступ к разъёму фронтальной камеры под ними.

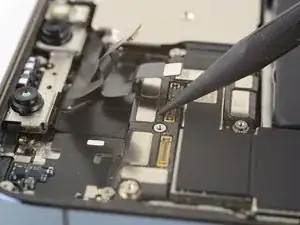

Отсоедините фронтальную камеру, приподняв её разъём вертикально вверх.

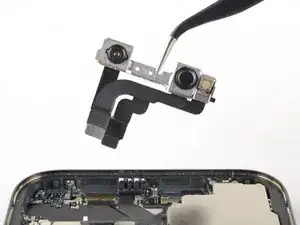

Снимите модуль фронтальной камеры.
