Замена динамика разговорного трубки и переднего сенсорного блока iPhone 12 Pro Max

Внимание: Перед началом разрядите аккумулятор iPhone до уровня ниже 25%. Заряженный литий-ионный аккумулятор может загореться и/или взорваться при случайном проколе.

Выключите iPhone перед началом разборки.

Удалите два 6,7 мм винта pentalobe P2 на нижнем торце iPhone.

Открытие дисплея нарушит водонепроницаемые уплотнения iPhone. Подготовьте заменяемые уплотнения до перехода к следующему шагу или примите меры предосторожности, чтобы избежать попадания жидкости, если Вы собираетесь собрать устройство обратно без замены уплотнений.

Если инструмент для поддевания вставить слишком глубоко, он может повредить устройство. Выполните этот шаг, чтобы отметить инструмент и предотвратить повреждение.

Отмерьте 3 мм от кончика и отметьте инструмент маркером.

Вы также можете отметить другие углы инструмента с разными измерениями.

В качестве альтернативы прикрепите монету скотчем к инструменту на расстоянии 3 мм от кончика.

Apple продаёт инструмент Adhesive Cutter для безопасного разрезания клея дисплея в своём магазине Self Repair.

Если у iPhone треснул экран, чтобы предотвратить дальнейшее разрушение стекла и избежать травм, заклейте его перед ремонтом.

Наклейте накладывающиеся полоски прозрачной упаковочной ленты на экран iPhone до полного покрытия лицевой части.

Наденьте защитные очки, чтобы защитить глаза от осколков стекла, которые могут оторваться во время ремонта.

Если присоска не прилипает на следующих шагах, сложите прочный кусок ленты (например, армированную) в ручку и подденьте экран с её помощью.

Если ничего не помогает, можно приклеить присоску к экрану супер-клеем.

Следующие три шага демонстрируют Anti-Clamp — инструмент, который мы разработали, чтобы облегчить процесс открытия. Если Вы не используете Anti-Clamp, пропустите три шага вниз для альтернативного метода.

Полные инструкции по использованию Anti-Clamp смотрите в руководстве по ссылке.

Оттяните синюю ручку назад, чтобы разблокировать рычаги Anti-Clamp.

Надвиньте рычаги на левый или правый край iPhone.

Расположите присоски рядом с нижним краем iPhone — одну спереди, одну сзади.

Сожмите присоски вместе, чтобы создать вакуум в нужной области.

Если поверхность iPhone слишком скользкая и Anti-Clamp не удерживается, можно использовать ленту для повышения сцепления.

Подвиньте синюю ручку вперёд, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают смещаться, слегка ослабьте присоски и выровняйте рычаги.

Подложите iPhone на что-то устойчивое, например на твёрдую книгу, чтобы он стоял без удержания и был параллелен поверхности — это облегчит дальнейшую работу.

Используйте фен, чтобы прогреть нижний край iPhone. Экран должен быть немного слишком горячим, чтобы к нему можно было прикоснуться.

Полные инструкции по использованию фена смотрите в руководстве по ссылке.

Подождите одну минуту, чтобы клей ослабил сцепление и образовалась щель для открытия.

Вставьте инструмент для поддевания под пластиковую окантовку экрана, когда Anti-Clamp создаст достаточно большую щель.

Если Anti-Clamp не создаёт достаточно щели, нагрейте область сильнее и поверните ручку на четверть оборота.

Не крутите более чем на четверть оборота за раз и ждите одну минуту между поворотами. Дайте Anti-Clamp и времени выполнить работу.

Пропустите следующие три шага.

Используйте фен или тепловую пушку, чтобы прогреть нижний край iPhone в течение 90 секунд или пока экран не станет чуть слишком горячим для касания.

Никогда не держите фен на одном месте длительное время.

Если Вы используете одиночную присоску, прикрепите её к нижнему краю телефона, избегая самого края стекла.

Потяните присоску вверх, удерживая равномерное, постоянное давление, чтобы создать небольшой зазор между экраном и рамкой.

Вставьте открывающую лопатку под крутым углом в зазор.

Убедитесь, что лопатка вставлена под толстую пластиковую окантовку, чтобы не повредить экран. Вы должны видеть визуальный зазор, и лопатка не должна зацепляться ни за что. Если зазор не виден, нужно подтянуть экран сильнее.

Водонепроницающий клей, удерживающий экран на месте, очень прочен; создание начального зазора требует значительной силы. Если трудно открыть зазор, нанесите больше тепла и аккуратно покачайте экран вверх-вниз, чтобы ослабить клей, пока не получится вставить инструмент.

Используйте фен, чтобы нагреть правый край iPhone (край с кнопкой питания) в течение 90 секунд или пока экран не станет слегка слишком горячим для прикосновения.

Проведите лопаткой по правому нижнему углу iPhone, чтобы отделить клей.

Продолжайте подниматься по правому краю iPhone, пока не доберётесь до верхнего правого угла.

Не вставляйте лопатку более чем на 3 мм, чтобы не повредить внутренние компоненты.

Оставьте лопатку в верхнем правом углу прежде чем продолжить.

Используйте фен, чтобы нагреть верхний край iPhone в течение 90 секунд или пока экран не станет слегка слишком горячим для прикосновения.

Проведите лопаткой вокруг верхнего правого угла iPhone, чтобы отделить верхний клей.

Не вставляйте лопатку более чем на 3 мм, чтобы не повредить верхние датчики.

Оставьте лопатку в верхнем левом углу прежде чем продолжить.

Используйте фен, чтобы нагреть левый край iPhone в течение 90 секунд или пока экран не станет слегка слишком горячим для прикосновения.

По левому краю iPhone проходят тонкие кабели. Не вставляйте лопатку здесь, чтобы не повредить кабели.

Вставьте вторую лопатку в левый нижний угол iPhone.

Поверните обе лопатки одновременно, пока защёлки левого края не освободятся.

Прилагайте вращающую силу постепенно.

Если сложно отделить клей, снова нагрейте левый край.

Поверните iPhone так, чтобы правый край был обращён к вам.

Откройте iPhone, откидывая дисплей вверх с правой стороны, как обложку книги.

Пока что не пытайтесь полностью отделить дисплей — несколько хрупких ленточных кабелей всё ещё соединяют его с платой логики.

Опирайте дисплей о что-нибудь, чтобы он оставался подпертым, пока вы работаете с телефоном.

При сборке положите дисплей на место, совместите защёлки по верхнему краю и аккуратно прижмите верхний край на место перед тем, как защёлкнуть остальную часть дисплея. Если он не защёлкивается легко, проверьте состояние защёлок по периметру дисплея и убедитесь, что они не погнуты.

Удалите четыре винта Y000 длиной 1.1 мм, крепящие крышку разъёма батареи и дисплея.

В ходе ремонта следите за каждым винтом и возвращайте его на то же место, чтобы не повредить iPhone.

При сборке это хорошее место, чтобы включить iPhone и проверить все функции до полного запечатывания дисплея. Перед продолжением работы обязательно полностью выключите iPhone.

Снимите крышку разъёма батареи и дисплея.

Используйте лопатку или чистый ноготь, чтобы поддеть разъём батареи и приподнять его из разъёма на плате.

Старайтесь не повредить чёрное силиконовое уплотнение вокруг этого и других соединений платы. Эти уплотнения обеспечивают дополнительную защиту от воды и пыли.

Немного отогните разъём от платы, чтобы он случайно не коснулся разъёма и не подал питание на телефон во время ремонта.

Используйте лопатку или ноготь, чтобы отсоединить разъём кабеля дисплея.

Чтобы снова подключить такие защёлкивающиеся разъёмы, аккуратно совместите и нажмите на одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте в середине. Если разъём смещён, контакты могут погнуться и получить необратимое повреждение.

Отвинтите четыре винта длиной 1.1 мм с помощью отвертки Y000, крепящие крышку разъёма переднего датчика.

Откиньте крышку вверх слева, пока небольшой защёлкивающий крючок справа не освободится.

Снимите крышку.

При сборке сначала вставьте крючок правого края в его паз, затем заверните остальную часть крышки на место.

Используйте лопатку или ноготь, чтобы отсоединить разъём кабеля сборки переднего датчика.

Снимите сборку дисплея.

При обратной сборке остановитесь здесь, если вы хотите заменить водонепроницающий клей по краям дисплея.

Удалите четыре винта, фиксирующие динамик/сборку датчиков к задней части дисплея.

Два филипс-винта 1,3 мм

Один винт Y000 с опорной втулкой 1,8 мм

Один винт Y000 1,1 мм

Динамик/телефонный разговорный динамик слегка приклеен на месте.

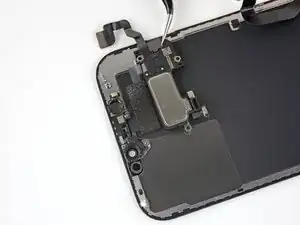

Используйте пинцет или острый кончик лопатки, чтобы аккуратно приподнять верхний край динамика.

Переверните сборку динамика — вниз и от верхнего края дисплея.

Динамик остаётся подключённым через очень тонкий ленточный кабель. Будьте осторожны, чтобы не натянуть и не повредить кабель.

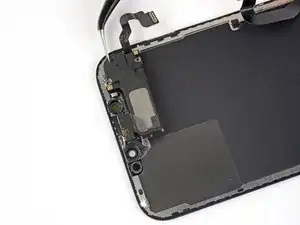

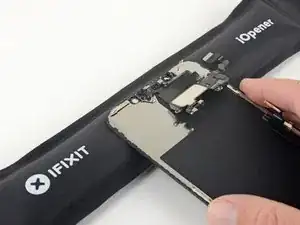

Приготовьте iOpener и приложите его к верхней передней части дисплея на 1–2 минуты, чтобы размягчить клей, фиксирующий датчики.

Можно также использовать фен, тепловой пистолет или тёплую плиту, но будьте осторожны, чтобы не перегреть дисплей.

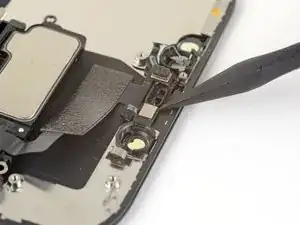

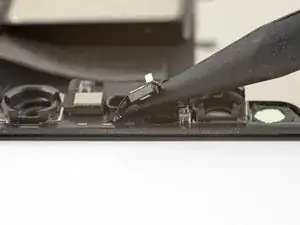

Используйте острый кончик лопатки, чтобы приподнять и отделить датчик окружающего освещения от его выемки в передней панели.

Осторожно, чтобы не повредить ленточные кабели датчика освещённости при поддевании.

Продолжайте сдвигать лопатку под датчик освещённости и его кабель, чтобы оторвать клей, фиксирующий кабель.

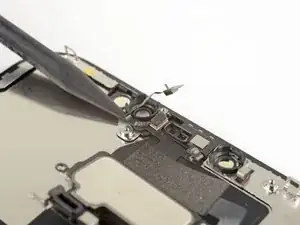

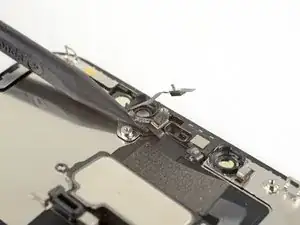

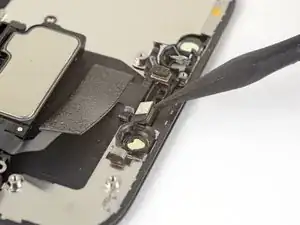

Используйте острый кончик лопатки, чтобы приподнять и отделить микрофон от его выемки в передней панели.

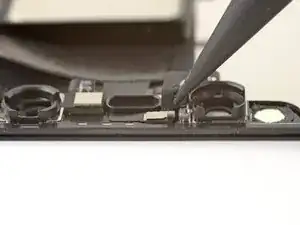

Используйте острый кончик лопатки, чтобы вынуть модуль датчика приближения и подсветки из его выемки в передней панели.

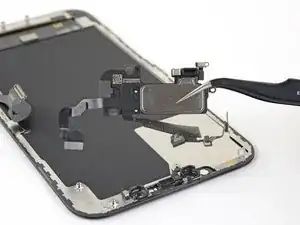

Снимите разговорный динамик и сборку передних датчиков.

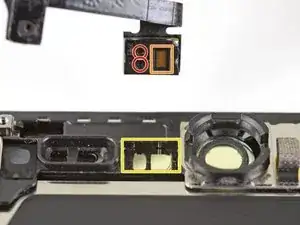

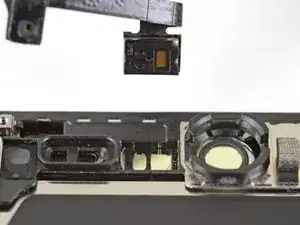

При обратной сборке проверьте положение чёрного пластикового модуля, в котором расположены эти компоненты:

Датчик приближения

Подсветка

Модуль должен быть установлен так, чтобы эти компоненты не были перекрыты клеем.
