Замена узла зарядки Google Pixel 2

Если стекло дисплея треснуло, заклейте его, чтобы ограничить дальнейшее разрушение и предотвратить травмы при ремонте. Это также создаст ровную поверхность, обеспечивая сцепление присоски.

Прикрепите присоску как можно ближе к краю телефона со стороны кнопки громкости, избегая изогнутого края.

Присоска не создаст хорошего герметичного прилегания на изогнутой части стекла.

Тяните присоску вверх с равномерным, постоянным усилием и вставьте медиатор между передней панелью и задней крышкой.

Не вставляйте медиатор глубже 1,5 мм — вы рискуете повредить OLED-панель.

Это требует значительной силы и терпения. Если возникают трудности, покачайте присоску и экран, чтобы ослабить клей, или примените тепло с помощью iOpener, фена для ремонта или обычного фена для волос.

Панель дисплея хрупкая. Если вы планируете повторно использовать экран, аккуратно вставляйте инструмент только настолько, чтобы разъединить клей. Глубокое проникновение может повредить OLED-панель под стеклом.

На следующих шагах требуется повышенная осторожность в некоторых местах, чтобы избежать повреждений телефона:

Не вставляйте медиатор более чем на 9 мм в нижний край телефона. Если медиатор коснётся сложенной части OLED-панели, это может повредить экран.

Делайте очень неглубокие надрезы в верхнем левом углу — глубокое поддевание может повредить фронтальную камеру.

Вставка монтажного инструмента глубже 1,5 мм по бокам устройства или 9 мм в верхней и нижней частях может привести к необратимому повреждению дисплея.

На следующих шагах используйте плоскую часть медиатора, а не угол, чтобы разрезать клей здесь. Это поможет предотвратить слишком глубокое вхождение медиатора.

Проденьте медиатор вверх по правой стороне телефона, чтобы разъединить клей дисплея.

Особенно осторожно обращайтесь с боковыми рамками, их глубина всего 1,5 мм.

Проведите медиатор вокруг верхнего правого угла и вдоль верхнего края телефона.

На верхнем крае экрана имеется сетка, закрывающая разговорный динамик. Если у вас нет запасной сетки, берегите эту деталь от повреждения или потери.

Проденьте медиатор вокруг верхнего левого угла телефона и вниз по левой стороне.

Проденьте медиатор вокруг нижнего левого угла и вдоль нижнего края телефона. Держите медиатор под небольшим углом от экрана, чтобы не повредить углы OLED.

Очень аккуратно следите, чтобы не вставлять медиатор более чем на 9 мм, чтобы избежать повреждения OLED-панели.

Вставьте медиатор снова в верхнем крае телефона и аккуратно подденьте дисплей.

Если дисплей не поднимается легко, дополнительно подденьте, чтобы отделить последние участки клея. Клей возле верхнего динамика толще, чем в других местах.

Не пытайтесь полностью отделить дисплей — он всё ещё подключён к материнской плате хрупким шлейфом.

Осторожно положите дисплей сверху на заднюю крышку, как показано, следя, чтобы не согнуть и не порвать шлейф дисплея.

Снимите два винта T5 длиной 4,0 мм, которые фиксируют крепление шлейфа дисплея.

Во время ремонта следите за каждым винтом и возвращайте его на то же место, откуда он был снят.

Снимите крепление шлейфа дисплея.

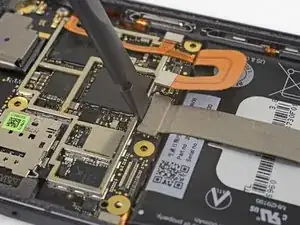

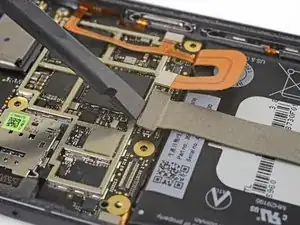

Используйте острый конец лопатки, чтобы приподнять разъём шлейфа дисплея и вывести его из гнезда на материнской плате.

Избегайте касания материнской платы наконечником лопатки. Компоненты вокруг гнезда хрупкие.

Чтобы снова подключить такие защёлкивающиеся разъёмы, аккуратно совместите и нажмите на одну сторону, пока не услышите щелчок, затем повторите для другой стороны. Не нажимайте по центру. При неправильном совмещении выводы могут погнуться и повредиться окончательно.

Если после ремонта часть экрана не реагирует на прикосновения, снова установите этот разъём, удостоверившись, что он полностью защёлкнулся и в гнезде нет пыли или другой преграды.

При сборке остановитесь на этом этапе и замените клей по периметру дисплея.

Приложите разогретый iOpener к датчику приближения на верхнем крае средней рамки на две минуты, чтобы размягчить его клей.

Подведите остриё лопатки под кабель датчика приближения, начиная со стороны, ближайшей к фронтальной камере.

Осторожно приподнимите край кабеля датчика до тех пор, пока датчик не станет перпендикулярен средней рамке.

Оторвите небольшой кусочек ленты, закрывающий винт под разговорным динамиком. Отогните любую ленту, закрывающую другие винты.

Удалите следующие винты, фиксирующие среднюю рамку:

Одиннадцать винтов Phillips 3.7 мм

Один винт T5 Torx 4 мм

В процессе ремонта следите за каждым винтом и обязательно возвращайте его на то же место, откуда он был снят.

Вставьте инструмент для вскрытия в выемку в средней рамке рядом с кнопкой блокировки.

Подденьте среднюю рамку так, чтобы между ней и корпусом телефона образовался зазор. Среднюю рамку пока нельзя полностью снять.

Поднимите среднюю рамку, начиная с нижнего края.

Когда средняя рамка образует примерно 45° с остальной частью телефона, поднимите её прямо вверх и отведите от телефона.

При поднятии средней рамки аккуратно проведите датчик приближения через маленький слот в рамке.

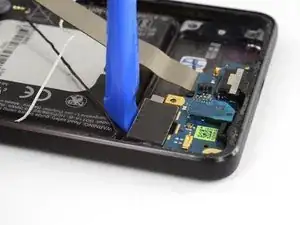

Используйте плоскую часть лопатки, чтобы отключить разъём аккумулятора.

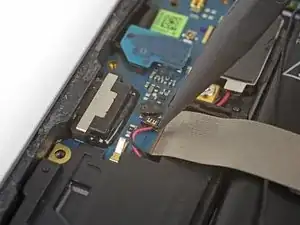

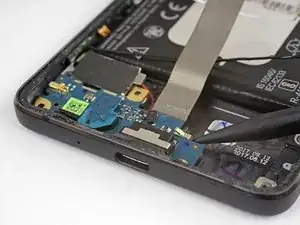

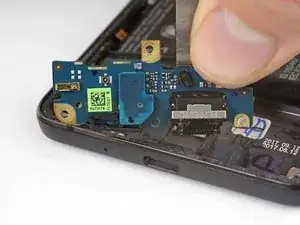

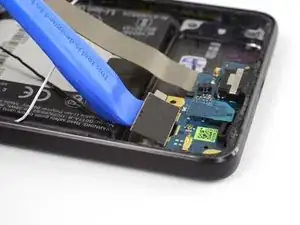

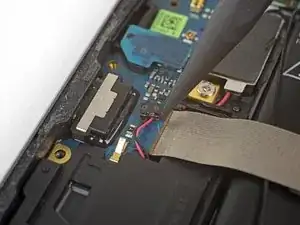

Используйте плоскую часть лопатки, чтобы отключить разъём платы зарядного узла.

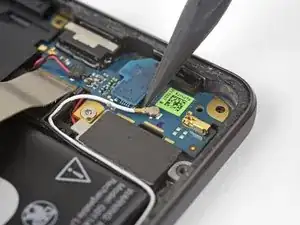

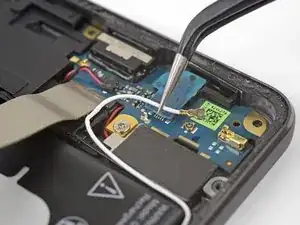

Используйте острие лопатки, чтобы поддеть белый разъём антенного кабеля вертикально вверх и отсоединить его от платы зарядного узла.

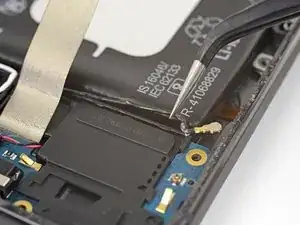

Используйте пинцет, чтобы тянуть белый антенный кабель прямо вверх и вытащить его из металлических зажимов на плате и из канала на громкоговорителе.

Сдвиньте кабель влево от телефона, чтобы он не мешал громкоговорителю.

При сборке устройства аккуратно верните антенный кабель на место.

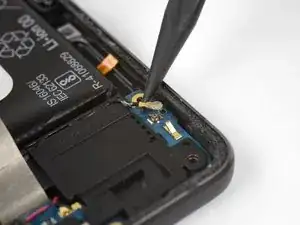

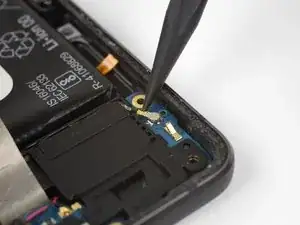

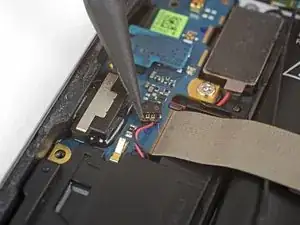

Используйте остриё лопатки, чтобы поддеть чёрный разъём антенного кабеля и отсоединить его вертикально вверх.

Используйте пинцет, чтобы поднять чёрный антенный кабель из его канала на громкоговорителе.

Переместите кабель к верхней части телефона, чтобы он не мешал громкоговорителю.

Используйте остриё лопатки, чтобы аккуратно выдавить разъём кабеля динамика из гнезда по горизонтали, поочерёдно подталкивая то одну, то другую сторону разъёма небольшими шагами.

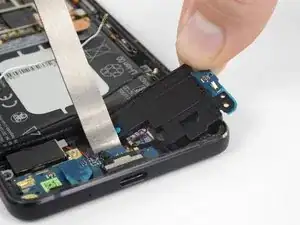

Используйте инструмент для вскрытия, чтобы слегка приподнять сборку громкоговорителя из её углубления в телефоне.

Удерживайте серебряный кабель зарядного узла в стороне, пока работаете, но будьте осторожны, чтобы не перегнуть его и не создать излишнее напряжение в месте соединения с платой зарядного узла.

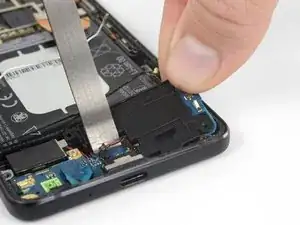

Поверните верхний правый угол громкоговорителя в сторону верхней части телефона, одновременно сдвигая всю сборку вправо.

Снимите громкоговоритель.

Удалите один винт Phillips 2.4 мм.

Используйте инструмент для вскрытия, чтобы аккуратно приподнять мотор вибрации и отделить его от клея, крепящего его к телефону.

Не пытайтесь полностью снять мотор — он всё ещё прикреплён к плате зарядного узла.

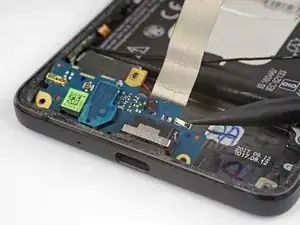

Используйте остриё лопатки, чтобы приподнять верхнюю часть платы зарядного узла от телефона.

Пока не снимайте плату зарядного узла полностью. Она всё ещё прикреплена к мотору вибрации.

Убедитесь, что мотор вибрации не приклеен к телефону, затем аккуратно выньте плату зарядного узла из телефона, одновременно подняв мотор.

Снимите плату микрофона и перенесите её на новую плату зарядного узла.

Если вы хотите снять мотор вибрации, вам потребуется распаять его провода с платы зарядного узла.
