Замена модуля экрана и аккумулятора Samsung Galaxy S20+

Вставьте инструмент для извлечения SIM-карты, биту или выпрямлённую скрепку в отверстие на лотке SIM-карты, расположенное на верхнем торце телефона рядом с пластиковой антенной полосой.

Если вы вставили инструмент в другое отверстие, не волнуйтесь — микрофон и уплотнение от проникновения располагаются в безопасности.

Нажмите крепко, чтобы извлечь лоток.

Снимите лоток SIM-карты.

SIM-карта легко выпадет из лотка.

При повторной установке SIM-карты убедитесь, что она ориентирована правильно относительно лотка.

Тонкое резиновое уплотнение вокруг лотка SIM обеспечивает защиту от воды и пыли. Если это уплотнение повреждено или отсутствует, замените уплотнение или весь лоток SIM-карты, чтобы защитить внутренние компоненты телефона.

Перед началом отключите телефон от питания и выключите его.

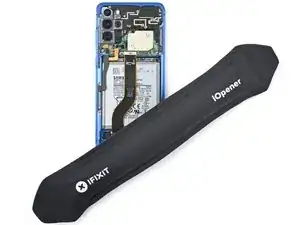

Разогрейте iOpener и приложите его к нижнему краю задней крышки на две минуты.

Можно также использовать фен, тепловую пушку или плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к нагреву.

Прикрепите присоску к задней части телефона как можно ближе к центру нижнего края.

Если экран сильно треснул, покрытие его слоем прозрачной упаковочной ленты может позволить присоске прилипнуть. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, можно приклеить присоску к разбитому стеклу суперклеем.

Резко и равномерно тяните присоску, чтобы создать зазор между задней крышкой и рамой.

Вставьте кончик пластикового лома в образовавшийся зазор.

Из-за плотных зазоров может потребоваться несколько попыток с повторным нагревом iOpener и отделением присоской, прежде чем вы добьётесь результата.

Если вам сложно создать зазор, примените больше нагрева к краю и попробуйте снова.

Не прикладывайте чрезмерную силу лезвием, иначе вы рискуете треснуть заднее стекло.

Проводите ломом взад и вперёд вдоль нижнего края, чтобы разрезать клей.

Не пытайтесь резать клей вблизи углов телефона, где стекло изогнуто, иначе вы рискуете трещинами на стеклянной панели.

Оставьте лом в шве, чтобы клей не смог снова сцепиться.

Приложите разогретый iOpener к левому краю задней крышки на две минуты.

Прикрепите присоску к задней части телефона как можно ближе к центру левого края.

Резко и равномерно тяните присоску, чтобы создать зазор между задней крышкой и рамой.

Вставьте кончик пластикового лома в зазор.

Поскольку стекло на этом краю изогнуто, вы не сможете вставить лом очень глубоко. Пока самая острая часть лома находится под краем стекла, вы сможете продолжить.

Из-за плотных зазоров может потребоваться несколько попыток.

Если вам сложно создать зазор, примените больше нагрева к краю и попробуйте снова.

Вы также можете попробовать капнуть несколько капель изопропилового спирта высокой концентрации (свыше 90%) в шов, чтобы ослабить клей.

Не прикладывайте чрезмерную силу лезвием, иначе вы рискуете треснуть заднее стекло.

Когда лом окажется под краем стекла, наклоните его вниз и вставьте дальше, чтобы полностью отделить клей задней крышки.

Проводите ломом вдоль всего левого края телефона, чтобы отделить клей задней крышки.

Будьте осторожны при движении через выступ в рамке вокруг клавиш регулировки громкости и питания — вырез в стекле может сделать его более склонным к трещинам.

Оставьте лом под левым краем стекла, чтобы клей не смог снова сцепиться.

Приложите разогретый iOpener к правому краю задней крышки на две минуты.

Можно также использовать фен, тепловую пушку или плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к нагреву.

Наложите присоску на заднюю панель телефона как можно ближе к центру правого края.

Потяните за присоску сильной, равномерной силой, чтобы создать зазор между задней крышкой и рамкой.

Вставьте остриё открывающей лопатки в зазор.

Как и на предыдущем крае, вам потребуется наклонить открывающую лопатку вниз, чтобы полностью вставить её под заднюю крышку.

Проведите лопатку вдоль всего правого края телефона, чтобы разъединить клей задней крышки.

Оставьте лопатку под правым краем стекла возле верхней части устройства, чтобы клей не склеился снова.

При этом задняя крышка может освободить одну или обе другие лопатки, и они выпадут. Если это случится, отложите эти лопатки — нижний край после этого не должен снова склеиться.

Приложите нагретый нагреватель iOpener к верхнему краю задней крышки на две минуты.

Стекло вблизи углов задней крышки изогнуто и очень склонно к растрескиванию. Будьте осторожны на этом шаге, чтобы не повредить заднюю крышку.

Постепенно проведите лопатку от правого края устройства вокруг верхнего правого угла.

Продолжайте разрезать вдоль верхнего края, обходя до левого края, чтобы полностью разъединить клей задней крышки.

Если в какой-то момент резание станет затруднительным, остановитесь и повторно примените тепло перед продолжением.

Медленно поднимите заднюю крышку. Используйте открывающие лопатки, чтобы разрезать оставшийся клей.

Снимите заднюю крышку.

При сборке:

Это хорошее место, чтобы включить телефон и проверить все функции перед герметизацией. Обязательно полностью выключите телефон перед продолжением работы.

Удалите куски клея пинцетом или пальцами. При затруднении отделения клея примените тепло.

Если вы используете самодельные клейкие заготовки, следуйте этому руководству.

Если вы используете двустороннюю ленту, следуйте этому руководству.

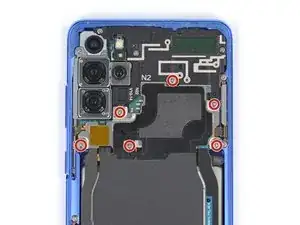

Используйте крестовую отвертку Phillips #00, чтобы вынуть шесть винтов длиной 4 мм, удерживающих кронштейн материнской платы.

На протяжении всего ремонта следите за каждым винтом и убедитесь, что он возвращается именно туда, откуда был удалён.

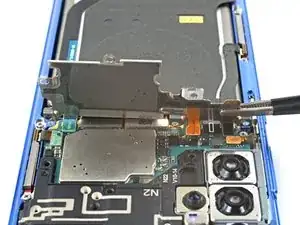

Используйте пинцет, чтобы аккуратно подтянуть и отщелкнуть кронштейн материнской платы от пластикового среднего корпуса.

Не снимайте кронштейн полностью, так как он всё ещё прикреплён к катушке беспроводной зарядки.

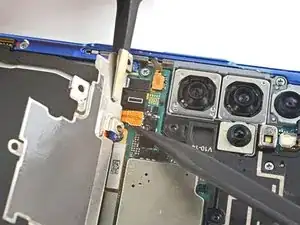

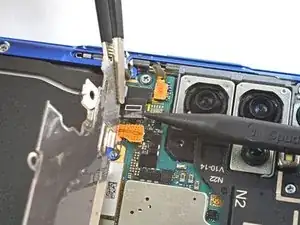

Осторожно поднимите кронштейн материнской платы, чтобы сделать видимым оранжевый разъём батареи.

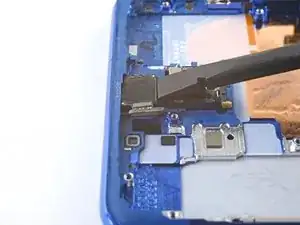

Используйте лопатку, чтобы отжать и отсоединить разъём батареи.

При отсоединении таких разъёмов будьте осторожны, чтобы не сдвинуть мелкие поверхностно-монтируемые компоненты вокруг гнезда.

Используйте лопатку, чтобы отжать и отсоединить разъём катушки беспроводной зарядки.

Используйте крестовую отвертку Phillips #00, чтобы вынуть пять винтов длиной 4 мм, удерживающих динамик и нижнюю часть среднего корпуса.

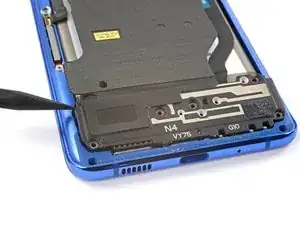

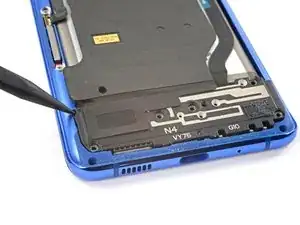

Вставьте остриё лопатки в вырез в верхнем левом углу среднего корпуса и подденьте, чтобы освободить защёлки, удерживающие его на месте.

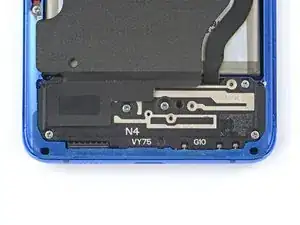

Снимите динамик и нижнюю часть среднего корпуса.

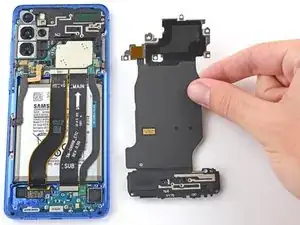

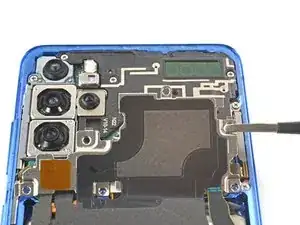

Используйте пинцет с тупым носиком, чтобы аккуратно отслоить катушку беспроводной зарядки от устройства.

Снимите катушку беспроводной зарядки.

При сборке сначала снова подключите разъёмы катушки зарядки и батареи и закрепите винты кронштейна материнской платы, чтобы правильно выровнять всё на месте, затем плотно прижмите прокладку катушки, чтобы она приклеилась.

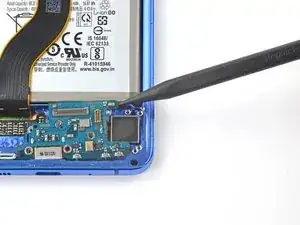

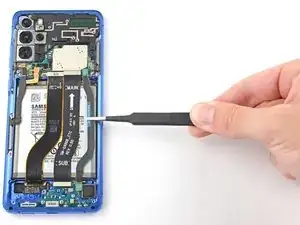

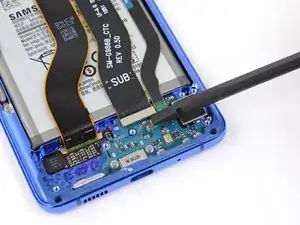

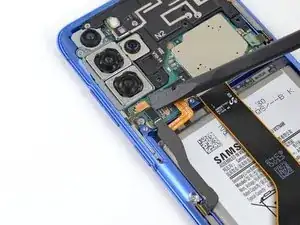

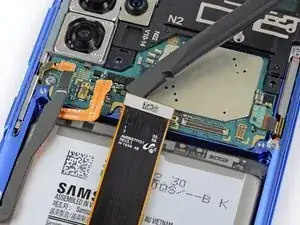

Используйте лопатку, чтобы отжать и отсоединить основной и вспомогательный гибкие кабели от дочерней платы внизу устройства.

Чтобы заново подключить такие защёлки-разъёмы, аккуратно совместите и нажмите на одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте посередине. Если разъём смещён, контакты могут погнуться и получить необратимое повреждение.

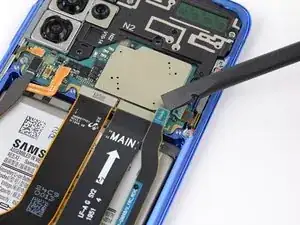

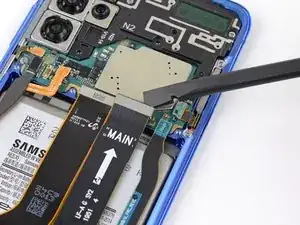

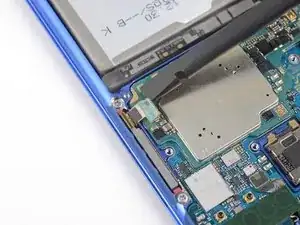

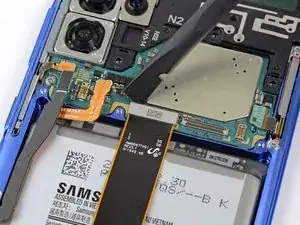

Используйте лопатку, чтобы отжать и отсоединить основной и вспомогательный гибкие кабели от материнской платы.

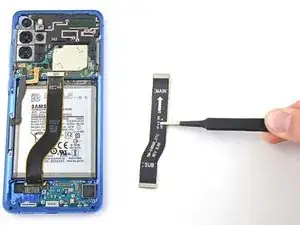

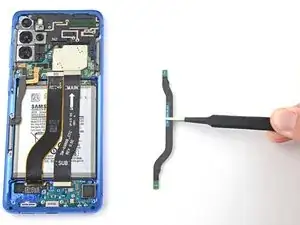

Осторожно отслойте и снимите основной и вспомогательный гибкие кабели.

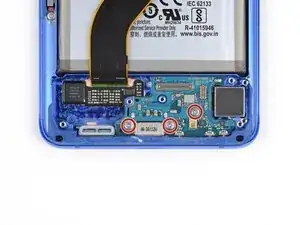

Используйте крестовую отвертку Phillips #00, чтобы выкрутить три винта длиной 3,4 мм, крепящие порт USB-C и дочернюю плату.

Вставьте заострённый конец лопатки под левый край дочерней платы и подденьте, чтобы освободить её из посадочного места.

Используйте пинцет с притуплёнными концами, чтобы поднять дочернюю плату и отвести её от нижней части устройства, затем снимите её.

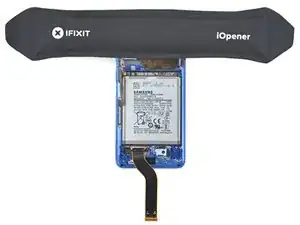

Приложите нагретый iOpener к нижнему правому углу устройства на 90 секунд.

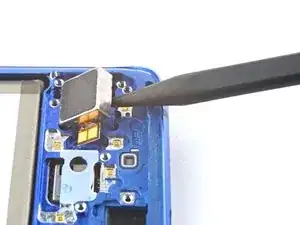

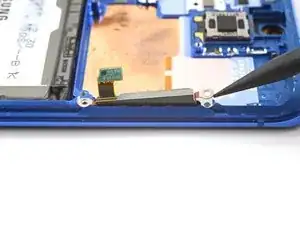

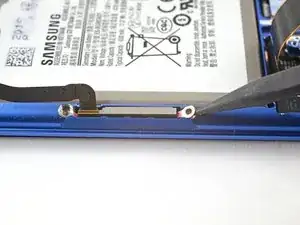

Вставьте наконечник лопатки между рамкой и выемкой на кромке вибромотора, рядом с нижним краем устройства.

Подденьте лопаткой, чтобы отделить вибромотор от рамки.

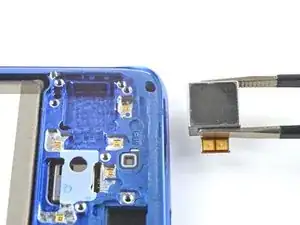

Снимите вибромотор.

Отложите вибромотор в сторону. Он будет повторно использован при сборке.

При сборке выполните следующие действия для повторной установки вибромотора:

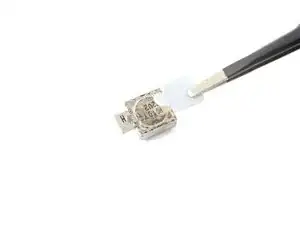

Снимите защитную подложку с клейкой ленты вибромотора и приклейте липкую сторону к дну вибромотора.

Используйте пинцет или пальцы, чтобы приподнять белую подложку и открыть верхний слой клея.

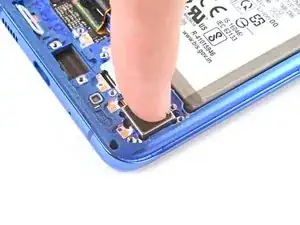

Вставьте вибромотор и прижмите, чтобы закрепить его на рамке.

Клей очень тонкий и трудно отличим от подложки. Проверьте пальцами, правильно ли переклеился клей.

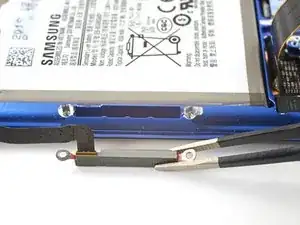

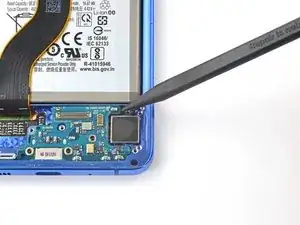

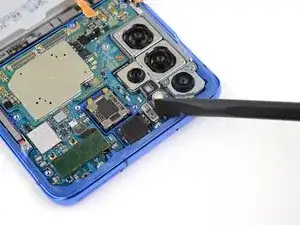

Подденьте и отсоедините кабель левой 5G mmWave антенны от материнской платы.

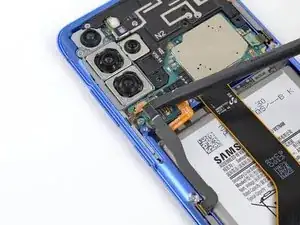

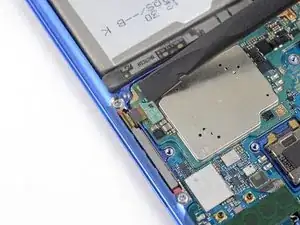

С помощью лопатки подденьте и отсоедините шлейф основного дисплея от материнской платы.

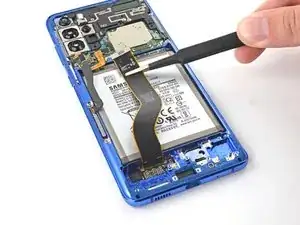

Осторожно приподнимите и отогните шлейфы дисплея и левой 5G mmWave антенны в сторону от материнской платы и аккумулятора.

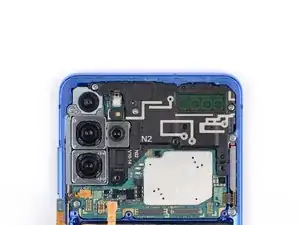

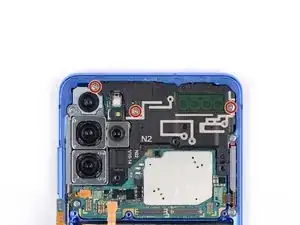

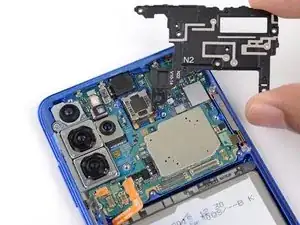

Используйте крестовую отвертку Phillips #00, чтобы выкрутить три винта длиной 4 мм, крепящие верхнюю среднюю рамку.

Вставьте наконечник лопатки в выемку на правой стороне верхней средней рамки и подденьте, чтобы освободить защёлки, держащие её на месте.

Снимите верхнюю среднюю рамку.

Отложите верхнюю среднюю рамку в сторону. Она будет повторно использована при сборке.

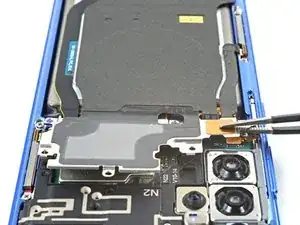

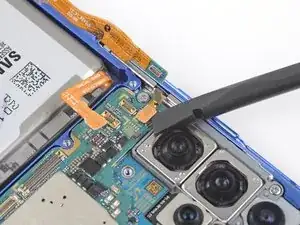

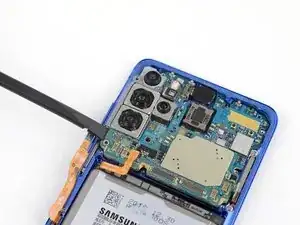

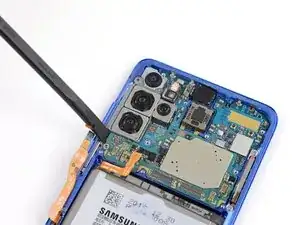

С помощью лопатки подденьте и отсоедините правый шлейф 5G mmWave антенны от материнской платы.

Отогните шлейф в сторону от материнской платы.

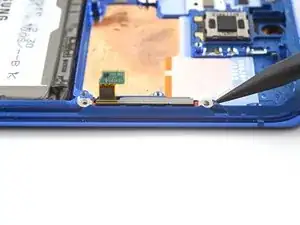

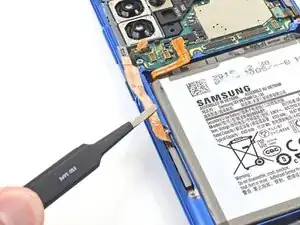

Подденьте и отсоедините шлейф боковых кнопок от материнской платы.

Отогните шлейф в сторону от материнской платы.

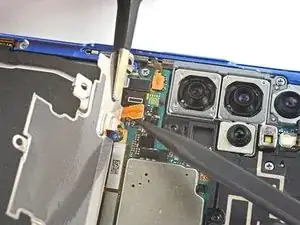

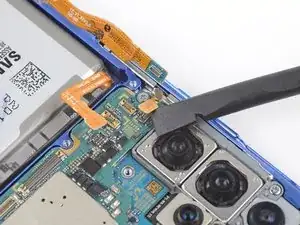

Подденьте и отсоедините шлейф фронтальной камеры от материнской платы.

Отогните шлейф в сторону от материнской платы.

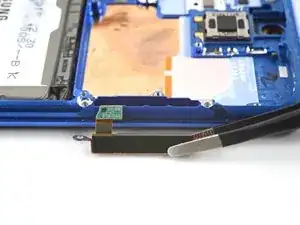

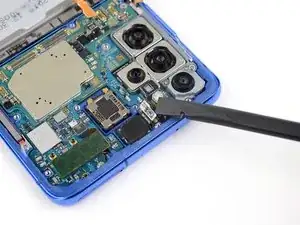

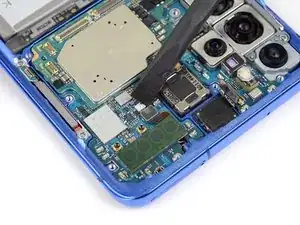

Используйте плоский конец лопатки, чтобы поддеть и отсоединить модуль 5G mmWave антенны.

Используйте плоский конец лопатки, чтобы поддеть угол модуля антенны.

Модуль закреплён небольшим количеством клея, но должен легко отойти.

Снимите модуль mmWave антенны.

При сборке сначала подсоедините разъём антенны для правильной установки, затем плотно прижмите остальную часть модуля, чтобы приклеить её.

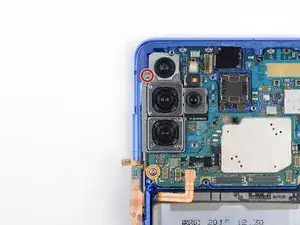

Используйте крестовую отвертку Phillips #00, чтобы выкрутить два винта, крепящие материнскую плату и блок камеры:

Один винт длиной 4 мм

Один винт длиной 3,4 мм

Вставьте плоский конец лопатки в нижний левый угол сборки материнской платы и подденьте, чтобы освободить её от корпуса телефона.

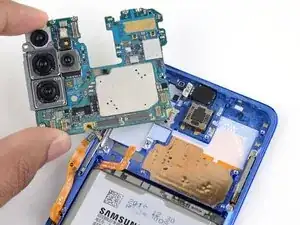

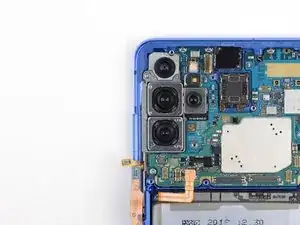

Снимите сборку материнской платы.

Приложите нагретый iOpener к передней камере на 90 секунд.

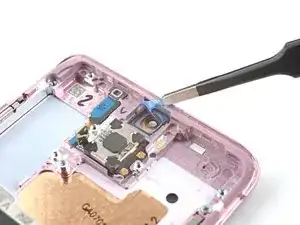

Вставьте лопатку в зазор между рамкой и передней камерой.

Подденьте лопаткой, чтобы отделить переднюю камеру от рамки.

Если трудно отделить переднюю камеру от рамки, примените больше тепла.

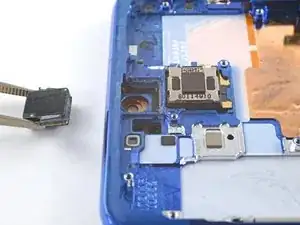

Используйте пинцет или пальцы, чтобы снять переднюю камеру.

Отложите камеру в сторону. Она будет повторно использована при сборке.

При повторной сборке следуйте этим инструкциям, чтобы установить переднюю камеру:

Снимите клейкую прокладку передней камеры с подложки и приклейте липкую сторону к рамке.

Используйте пинцет или пальцы, чтобы потянуть за язычок и открыть верхний слой клея.

Вставьте переднюю камеру и прижмите, чтобы она приклеилась к рамке.

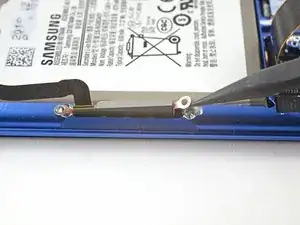

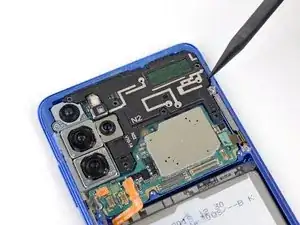

С помощью отвертки Phillips отвинтите четыре винта длиной 3,4 мм, удерживающие 5G mmWave антенны.

Используйте остриё лопатки, чтобы поддеть нижнюю защёлку винта кронштейна 5G антенны.

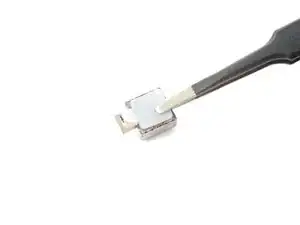

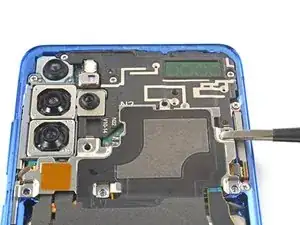

Используйте пинцет или пальцы, чтобы снять 5G антенну.

Используйте остриё лопатки, чтобы поддеть верхний край кронштейна 5G антенны.

Используйте пинцет или пальцы, чтобы снять 5G антенну.

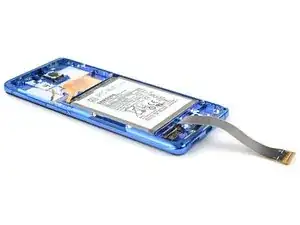

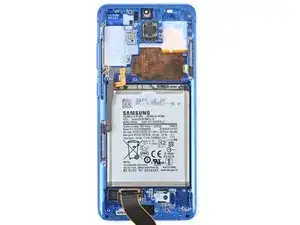

Теперь у вас осталась сборка экрана и аккумулятора.
