Замена USB-C порта и дочерней платы Samsung Galaxy S20 Plus

Перед началом отключите телефон и выключите питание.

Нагрейте iOpener и приложите его к нижнему краю задней крышки на две минуты.

Можно также использовать фен, тепловую пушку или горячую плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея чувствительны к тепловому повреждению.

Прикрепите присоску к задней части телефона как можно ближе к центру нижнего края.

Если экран сильно треснул, покрытие его слоем прозрачной упаковочной ленты может позволить присоске приклеиться. В качестве альтернативы вместо присоски можно использовать очень прочную ленту. Если ничего не помогает, можно приклеить присоску к разбитому стеклу суперклеем.

Резко и равномерно потяните за присоску, чтобы создать зазор между задней крышкой и рамкой.

Вставьте острие пластиковой лопатки в зазор.

Из‑за плотных допусков это может потребовать нескольких попыток с повторным нагревом iOpener и отделением присоской, прежде чем получится.

Если вам трудно создать зазор, дополнительно нагрейте край и попробуйте снова.

Не прикладывайте чрезмерную силу лопаткой — вы рискуете треснуть заднее стекло.

Проводите лопаткой взад‑вперёд вдоль нижнего края, чтобы разрезать клей.

Не пытайтесь прорезать клей вблизи углов телефона, где стекло изогнуто, — вы рискуете треснуть стеклянную панель.

Оставьте лопаточку в щели, чтобы клей не слипся снова.

Приложите нагретый iOpener к левому краю задней крышки на две минуты.

Прикрепите присоску к задней части телефона как можно ближе к центру левого края.

Резко и равномерно потяните за присоску, чтобы создать зазор между задней крышкой и рамкой.

Вставьте острие пластиковой лопатки в зазор.

Поскольку на этом крае стекло изогнуто, вы не сможете вставить лопаточку глубоко. Пока самый кончик лопатки находится под краем стекла, вы сможете продолжить работу.

Из‑за плотных допусков это может потребовать нескольких попыток.

Если вам трудно создать зазор, дополнительно нагрейте край и попробуйте снова.

Можно также капнуть несколько капель изопропилового спирта высокой концентрации (более 90%) в шов, чтобы помочь размягчить клей.

Не прикладывайте чрезмерную силу лопаткой — вы рискуете треснуть заднее стекло.

Как только лопатка окажется под краем стекла, наклоните её вниз и вставьте глубже, чтобы полностью отделить клей задней крышки.

Проводите лопаткой вдоль всего левого края телефона, чтобы отделить клей задней крышки.

Будьте осторожны при прохождении выступа в рамке вокруг кнопок громкости и питания — вырез в стекле делает это место более подверженным трещинам.

Оставьте лопаточку под левым краем стекла, чтобы клей не слипся снова.

Приложите нагретый iOpener к правому краю задней крышки на две минуты.

Можно также использовать фен, тепловую пушку или горячую плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея чувствительны к тепловому повреждению.

Прикрепите присоску к задней части телефона как можно ближе к центру правого края.

Резко и равномерно потяните за присоску, чтобы создать зазор между задней крышкой и рамкой.

Вставьте острие пластиковой лопатки в зазор.

Как и на предыдущем крае, вам потребуется наклонить лопаточку вниз, чтобы полностью вставить её под заднюю крышку.

Проводите лопаткой вдоль всего правого края телефона, чтобы отделить клей задней крышки.

Оставьте лопаточку под правым краем стекла возле верхней части устройства, чтобы клей не слипся снова.

В процессе задняя крышка может освободить одну или обе другие лопатки и позволить им упасть. В таком случае отложите лопатки в сторону, так как нижний край после этого не должен снова склеиться.

Приложите нагретый iOpener к верхнему краю задней крышки на две минуты.

Стекло возле углов задней крышки изогнуто и очень подвержено растрескиванию. Будьте осторожны на этом этапе, чтобы не повредить заднюю крышку.

Постепенно проведите медиатором от правого края устройства вокруг верхнего правого угла.

Продолжайте прорезать вдоль верхнего края по кругу до левого края, чтобы полностью отделить клей задней крышки.

Если в какой-то момент прорезание станет затруднительным, остановитесь и повторно нагрейте перед продолжением.

Медленно приподнимите заднюю крышку. Используйте медиаторы, чтобы прорезать оставшийся клей.

Снимите заднюю крышку.

При повторной сборке:

Это хорошая точка, чтобы включить телефон и проверить все функции перед окончательной герметизацией. Обязательно полностью выключите телефон перед продолжением работы.

Удалите куски клея пинцетом или пальцами. При затруднениях отделения клея примените нагрев.

Если вы используете клейкие ленты, вырезанные по шаблону, следуйте этому руководству.

Если вы используете двустороннюю ленту, следуйте этому руководству.

Отверткой Phillips #00 отвинтите шесть винтов длиной 4 мм, крепящих кронштейн платы.

В ходе ремонта отслеживайте каждый винт и убедитесь, что он возвращается на своё исходное место.

Пинцетом аккуратно приподнимите и отщёлкните кронштейн платы от пластикового среднего каркаса.

Не снимайте кронштейн полностью — он всё ещё прикреплён к катушке беспроводной зарядки.

Осторожно приподнимите кронштейн платы, чтобы получить доступ к оранжевому разъёму аккумулятора.

Используйте лопатку, чтобы поддеть и отключить разъём аккумулятора.

При отключении таких разъёмов будьте осторожны, чтобы не сместить мелкие поверхностно-монтируемые компоненты вокруг гнезда.

Используйте лопатку, чтобы поддеть и отключить разъём катушки беспроводной зарядки.

Пинцетом аккуратно оторвите катушку беспроводной зарядки от устройства.

Снимите катушку беспроводной зарядки.

При сборке сначала снова подключите катушку зарядки и разъём аккумулятора и закрепите винты кронштейна платы, чтобы правильно выровнять всё на месте, затем плотно прижмите прокладку катушки, чтобы она приклеилась.

Отверткой Phillips #00 отвинтите пять винтов длиной 4 мм, крепящих динамик и нижний средний каркас.

Вставьте наконечник лопатки или кончик пинцета в выемку в верхнем левом углу среднегο каркаса и подденьте, чтобы освободить защёлки, удерживающие его на месте.

Снимите динамик и нижний средний каркас.

Используйте лопатку, чтобы поддеть и отключить основные и вспомогательные гибкие шлейфы от дочерней платы внизу устройства.

Для повторного подключения таких защёлкивающихся разъёмов аккуратно совместите и надавите на одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте по центру. Если разъём установлен неправильно, контакты могут согнуться и повредиться окончательно.

Используйте лопатку, чтобы поддеть и отключить основные и вспомогательные гибкие шлейфы от материнской платы.

Осторожно отогните и снимите основные и вспомогательные гибкие шлейфы.

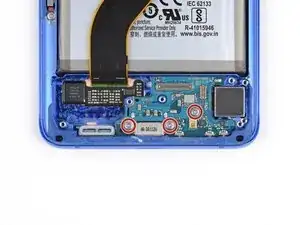

Отверткой Phillips #00 отвинтите три винта длиной 3,4 мм, крепящих порт USB-C и дочернюю плату.

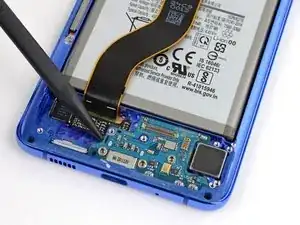

Вставьте острие лопатки под левый край дочерней платы и подденьте, чтобы высвободить её из гнезда.

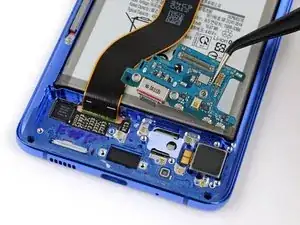

Пинцетом вытяните дочернюю плату вверх и отведите от нижней части устройства, затем снимите её.
