Ремонт камеры iPhone

Сегодня REWA LAB поделится с вами случаем ремонта камеры iPhone и расскажет некоторые особенности ремонта камеры iPhone.

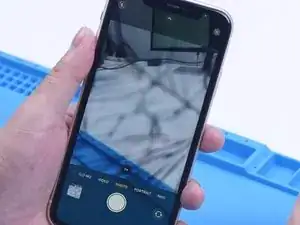

Откройте камеру телефона. При съёмке на широкоугольную камеру появляются трещины на изображении. У ультраширокоугольной камеры функционирование нормальное. По этому мы можем судить, что оптический фильтр широкоугольной камеры повреждён.

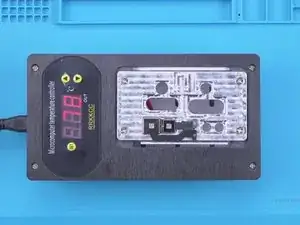

Мы определили, что оптический фильтр широкоугольной камеры повреждён. Затем разбираем телефон и приступаем к ремонту камеры. Прежде всего поместите камеру на специализированную нагревательную платформу при 100 °C.

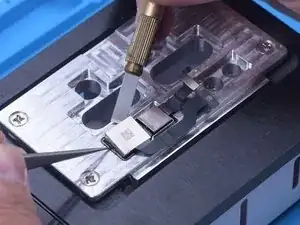

Когда температура достигнет 100 °C, удалите чёрный клей вокруг камеры скульптурным ножом. Затем подденьте широкоугольную камеру.

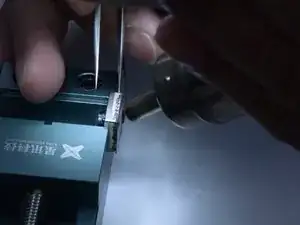

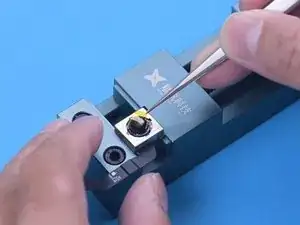

Закрепите камеру в специализированном держателе. Перед ремонтом нанесите защитную ленту на камеру.

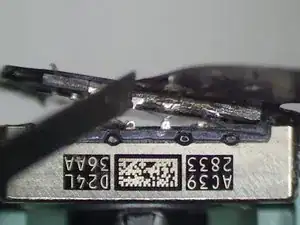

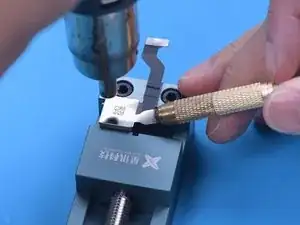

Отделите кромки камеры скульптурным ножом. Далее снимите металлическую крышку с помощью тепловой пушки при 120 °C.

Продолжайте нагревать тепловой пушкой при 120 °C. Удалите чёрный клей пинцетом. Нанесите немного флюса-пасты.

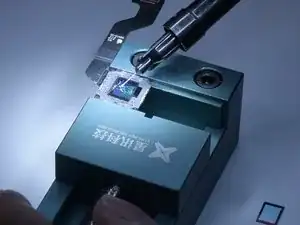

Отсоедините мотор от CMOS ультратонким паяльником при 380 °C.

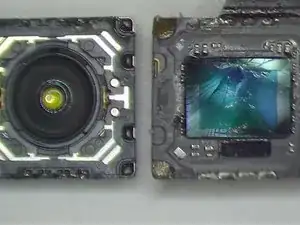

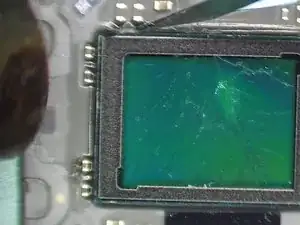

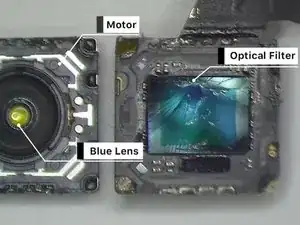

Видно, что оптический фильтр разбит, тогда как мотор и синяя линза в порядке. Если мотор повреждён, камера будет не фокусироваться или будет дрожать. Замена мотора может решить проблему.

Средняя часть мотора — синяя линза. Если синяя линза повреждена, изображение станет размытым. Решение — заменить синюю линзу.

Далее мы заменяем треснутый оптический фильтр на новый.

Нанесите немного УФ-адгезива на повреждённый оптический фильтр.

Установите новый оптический фильтр на место.

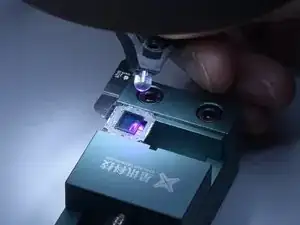

Полимеризуйте с помощью УФ-лампы.

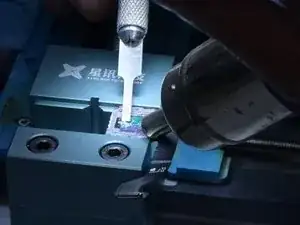

Удалите боковой клей с помощью тепловой пушки.

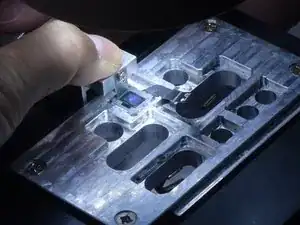

Затем выдавите треснутый оптический фильтр специализированным держателем.

Удалите остатки осколков и чёрный клей тепловой пушкой.

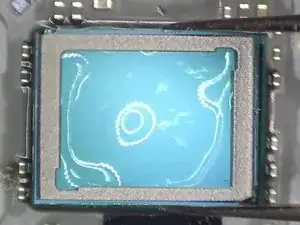

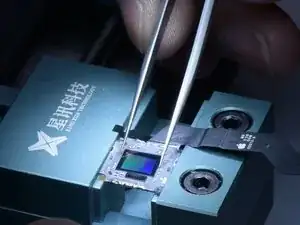

Затем удалите пылевые пятна специализированным тампоном. Будьте крайне осторожны, чтобы не повредить CMOS во время работы. Если CMOS повреждён, камера станет непригодной для ремонта.

Далее нанесите немного УФ-адгезива и установите новый оптический фильтр. Полимеризуйте с помощью УФ-лампы.

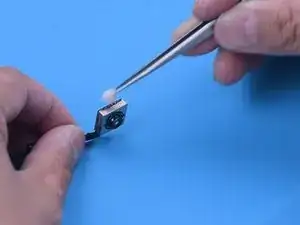

Затем собираем камеру. Нанесите немного флюса-пасты вокруг мотора. Припаяйте мотор к CMOS паяльником. Очистите камеру спиртом.

Далее устанавливаем широкоугольную камеру для тестирования. Камера работает нормально. Нанесите B7000 для фиксации широкоугольной камеры. На этом замена оптического фильтра камеры iPhone завершена.
