Замена слушателя (earpiece) и модуля передних датчиков iPhone XR

Прежде чем начать, разрядите аккумулятор iPhone до уровня ниже 25%. Заряженный литий‑ионный аккумулятор может загореться и/или взорваться при случайном проколе.

Перед началом разборки отключите питание iPhone.

Удалите два пенталобных винта длиной 6,7 мм на нижнем торце iPhone.

Открытие iPhone нарушит герметичность от влаги. Подготовьте заменяющие уплотнения перед тем, как переходить дальше, либо избегайте попадания жидкости при повторной сборке без замены уплотнений.

Под головкой каждого пенталобного винта находится чёрная резиновая прокладка. Для максимальной защиты от пыли и влаги проверьте состояние прокладок или замените винты при сборке.

Если вставить медиатор слишком глубоко, он может повредить устройство. Следуйте этому шагу, чтобы разметить медиатор и избежать повреждений.

Отмерьте 3 мм от кончика и отметьте медиатор перманентным маркером.

Вы также можете отметить другие углы медиатора различными размерами.

Альтернативно приклейте монету к медиатору на расстоянии 3 мм от кончика.

Apple продаёт инструмент Adhesive Cutter для безопасной резки клея дисплея в своём магазине саморемонта.

Если у вашего iPhone разбит экран, закрепите оставшиеся осколки и предотвратите травмы, заклеив стекло лентой.

Наклейте полосы прозрачной упаковочной ленты внахлёст на экран iPhone, пока вся передняя панель не будет покрыта.

Наденьте защитные очки, чтобы защитить глаза от осколков стекла, которые могут оторваться в процессе ремонта.

Если присоска не будет держаться на следующих шагах, сложите прочную ленту (например, клейкую ленту) в ручку и поднимайте экран с её помощью.

Если ничего не помогает, можно приклеить присоску к экрану супер‑клеем.

Следующие три шага демонстрируют Anti‑Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti‑Clamp, пропустите три шага вниз для альтернативного метода.

Для полного руководства по использованию Anti‑Clamp ознакомьтесь с этим руководством.

Потяните синюю рукоятку назад, чтобы разблокировать рычаги Anti‑Clamp.

Наденьте рычаги на левый или правый край iPhone.

Расположите присоски возле нижнего края iPhone — одну спереди, одну сзади.

Сожмите присоски вместе, чтобы создать вакуум в нужной области.

Если поверхность iPhone слишком скользкая и Anti‑Clamp не держится, вы можете использовать ленту для создания более сцепляющей поверхности.

Потяните синюю рукоятку вперёд, чтобы зафиксировать рычаги.

Поверните рукоятку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начнут смещаться, немного ослабьте присоски и выровняйте рычаги.

Нагрейте iOpener и проденьте его через рычаги Anti‑Clamp.

Вы также можете использовать фен, тепловую пушку или горячую плиту, но сильный нагрев может повредить дисплей и/или внутренний аккумулятор, поэтому действуйте осторожно.

Сложите iOpener так, чтобы он лег на нижний торец iPhone.

Подождите одну минуту, чтобы клей размягчился и образовалась зазор для открытия.

Вставьте медиатор под экран и пластиковую рамку, не под сам экран.

Если Anti‑Clamp не образовал достаточного зазора, приложите больше тепла в эту область и поверните рукоятку на четверть оборота.

Не поворачивайте более чем на четверть оборота за раз и ждите одну минуту между поворотами. Пусть Anti‑Clamp и время сделают свою работу.

Пропустите следующие три шага.

Нагрев нижнего края iPhone помогает размягчить клей, фиксирующий дисплей, что облегчает его открытие.

Используйте фен или тепловую пушку, или подготовьте iOpener и приложите его к нижнему краю iPhone примерно на минуту, чтобы размягчить клей под ним.

Если вы используете одиночную присоску, прикрепите её к нижнему краю телефона, избегая изогнутой части стекла.

Потяните присоску вверх с уверенным, постоянным усилием, чтобы создать небольшой зазор между передней панелью и задним корпусом.

Вставьте лезвие для вскрытия под экран и пластиковую рамку, не под сам экран.

Водонепроницающий клей, удерживающий дисплей, очень прочный; создание этого начального зазора требует значительной силы. Если вам трудно открыть зазор, примените больше тепла и аккуратно покачивайте экран вверх и вниз, чтобы ослабить клей, пока не появится достаточный зазор для вставки инструмента.

Просуньте лезвие для вскрытия по нижнему левому углу и вдоль левого края iPhone, разрезая клей, удерживающий дисплей.

Не вставляйте лезвие более чем на 3 мм, чтобы не повредить внутренние компоненты.

Вдоль правого края iPhone проходят хрупкие кабели. Не вставляйте лезвие в отмеченных местах, так как вы можете повредить кабели.

Вставьте лезвие снова в нижнюю кромку iPhone и проведите им вверх по правой стороне, продолжая отделять клей.

Не вставляйте лезвие более чем на 3 мм, чтобы не повредить кабели дисплея.

Верхний край дисплея закреплён как клеем, так и защёлками.

Проведите лезвием по верхнему углу дисплея, одновременно аккуратно тянув или покачивая дисплей вниз в направлении порта Lightning.

Защёлки сломаются при чрезмерной силе. Работайте осторожно и терпеливо.

Не вставляйте лезвие более чем на 3 мм, чтобы не повредить сенсорный модуль передней панели.

Проведите лезвием к противоположному углу и отрежьте оставшийся клей, удерживающий дисплей.

Потяните за небольшую выступающую часть на присоске, чтобы снять её с передней панели.

Откройте iPhone, поднимая дисплей с левой стороны, как обложку книги.

Не пытайтесь полностью отделить дисплей пока: несколько хрупких ленточных кабелей всё ещё соединяют его с платой логики.

Подперните дисплей чем-нибудь, чтобы он оставался в приподнятом положении, пока вы работаете с телефоном.

При сборке положите дисплей на место, выровняйте защёлки вдоль верхнего края и аккуратно прижмите верхний край до щелчка, а затем защёлкните остальную часть дисплея. Если он не защёлкивается легко, проверьте состояние защёлок по периметру дисплея и убедитесь, что они не согнуты.

Удалите три винта Y000 длиной 1,2 мм, фиксирующие защитный кронштейн разъёма батареи.

Снимите кронштейн.

В ходе этого ремонта следите за каждым винтом и возвращайте его ровно на то же место, откуда он был извлечён, чтобы не повредить iPhone.

При сборке это хорошее место включить iPhone и проверить все функции до того, как закрыть дисплей. Обязательно полностью выключите iPhone перед продолжением работы.

Используйте острый конец лопатки, чтобы поднять разъём батареи вертикально вверх из его гнезда.

Постарайтесь не повредить чёрную силиконовую прокладку вокруг этого и других соединений на плате. Эти прокладки добавляют дополнительную защиту от попадания воды и пыли.

Слегка отогните разъём от платы логики, чтобы предотвратить случайный контакт с гнездом и подачу питания на телефон во время ремонта.

Удалите два винта Y000 длиной 1,2 мм, фиксирующие кронштейн разъёма дисплея.

Снимите кронштейн.

Используйте наконечник лопатки, чтобы приподнять и отсоединить кабель цифроизмерителя.

Для повторного присоединения пресс-коннекторов, подобных этому, аккуратно совместите и нажмите одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте посередине. Если коннектор смещён, контакты могут погнуться и получить необратимое повреждение.

Если какая-либо часть экрана не реагирует на касания после ремонта, отключите аккумулятор и затем заново установите этот коннектор, убедившись, что он полностью защёлкнулся и в гнезде нет пыли или других препятствий.

Используйте наконечник лопатки, чтобы отсоединить разъём кабеля дисплея.

Снимите пять винтов, фиксирующих кронштейн разъёмов платы логики к заднему корпусу:

Один винт Phillips #000 длиной 1,3 мм

Один винт Phillips #000 длиной 1,5 мм

Три винта Y000 длиной 1,2 мм

Снимите кронштейн.

Будьте осторожны, чтобы не потерять меньший кронштейн, защёлкнутый на краю. Он закреплён маленькой защёлкой и легко случайно отвалиться от большего кронштейна.

Экран состоит из двух частей; меньшая часть очень легко повреждается. Если она сломается, NFC телефона работать не будет. Смотрите комментарии ниже для разных советов по избеганию повреждений.

Используйте наконечник лопатки, чтобы подтолкнуть разъём переднего сенсорного блока вверх, выводя его из гнезда.

Снимите узел дисплея.

При сборке приостановитесь на этом шаге, если вы хотите заменить водоотталкивающий клей по краям дисплея.

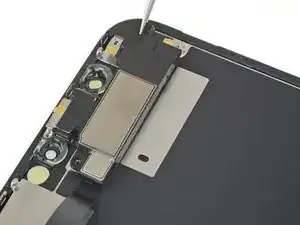

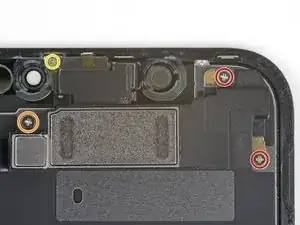

Удалите четыре винта, крепящие узел динамика/датчиков к задней части дисплея:

Два винта Phillips 1,6 мм

Один винт Phillips 2,3 мм

Один винт Y000 1,2 мм

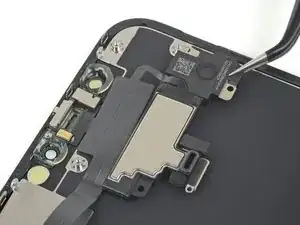

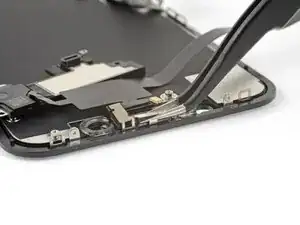

Пинцетом аккуратно переверните узел динамика — вниз и от верхнего края дисплея.

Динамик остаётся подключён очень тонким гибким кабелем. Будьте осторожны, чтобы не натянуть и не повредить кабель.

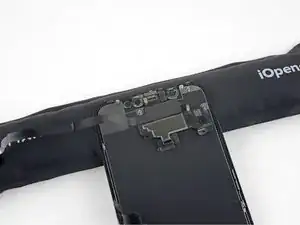

Нагрейте верхнюю переднюю часть дисплея феном, термофеном или разогретым iOpener примерно в течение минуты, чтобы размягчить клей, фиксирующий датчики.

Аккуратно подведите плоский край лопатки под гибкий кабель под микрофоном.

Осторожно прокрутите, чтобы отделить микрофон, стараясь не натянуть и не повредить гибкий кабель.

При необходимости используйте наконечник лопатки, чтобы закончить отделение микрофона от выемки в передней панели. Если микрофон всё ещё трудно отделяется, примените дополнительное нагревание.

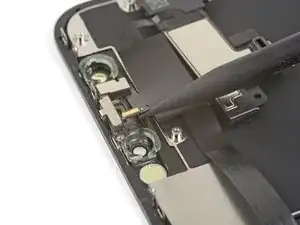

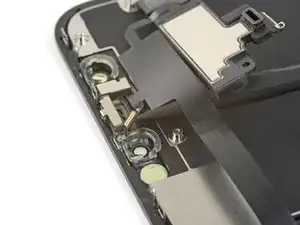

Работая слева направо, подведите медиатор для вскрытия под гибкий кабель и под модуль датчика приближения с подсветкой.

Осторожно покачайте и поднимите, чтобы отделить модуль от его выемки в передней панели.

Для удобства при доступе полезно приподнять и удерживать динамик в стороне. Только следите, чтобы не тянуть тонкий гибкий кабель во время работы.

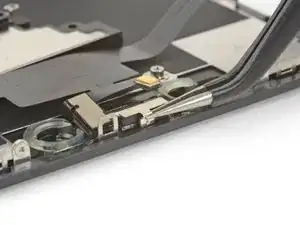

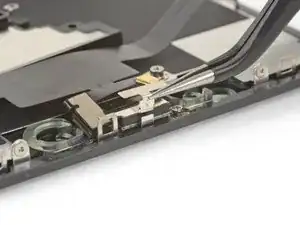

Пинцетом сдвиньте маленький кронштейн строго вверх и снимите его с датчика освещённости.

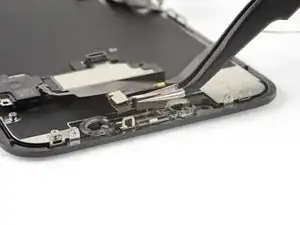

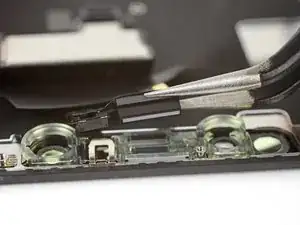

Пинцетом пошевелите датчик освещённости и поднимите его из выемки в дисплее.

Если датчик не выходит после нескольких секунд, примените дополнительное нагревание и попробуйте снова.

Датчик остаётся соединён с остальной частью сенсорного модуля очень тонким гибким кабелем. Будьте осторожны, чтобы не натянуть и не повредить кабель.

Если вам удалось снять весь датчик освещённости, как показано на первой фотографии, переходите к следующему шагу ниже.

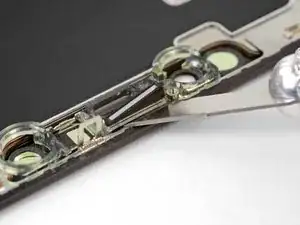

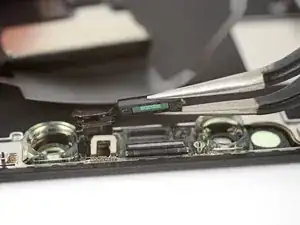

Если белая рассеивающая полоска оторвалась и осталась вмурованной в дисплей, как показано на второй фотографии, аккуратно подденьте её вдоль верхнего края тонким лезвием или инструментом для поддёма. Предварительное нагревание может облегчить эту операцию.

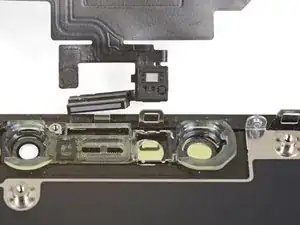

При сборке сначала установите рассеивающую полоску в дисплей, убедившись, что она ориентирована в правильную сторону (передняя сторона показана на первой фотографии, а задняя — на третьей).

Затем установите датчик освещённости сверху на рассеивающую полоску. Вам нужно будет удерживать датчик в положении при закручивании винтов, крепящих узел слухового динамика/датчиков. После затяжки винтов датчик останется на месте и будет работать нормально.

Снимите слуховой динамик и передний сенсорный модуль.

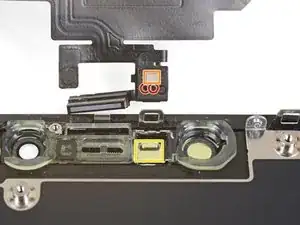

При сборке проверьте положение чёрного пластикового модуля, содержащего эти компоненты:

Датчик приближения

Подсветка (flood illuminator)

Модуль должен быть установлен так, чтобы эти компоненты не заслонялись клеем.
